Kényszervezérelt relé RF1V érintkezőkkel 24 V/DC 2 záró/2 nyitó 6 A 30 V/DC/250 V/AC, Idec RF1V-2A2BL-D24 vásárlása

Egy téglalap alakú, átlátszó relé réztekerccsel és több fémcsatlakozóval. Jelölések és számok láthatók rajta.

Műszaki rajz egy téglalap alakú elektronikai alkatrészről, maximális méretekkel milliméterben: 40 x 24 x 13.

Műszaki rajz egy téglalap alakú alkatrészről több furattal és pontos méretmegadásokkal milliméterben.

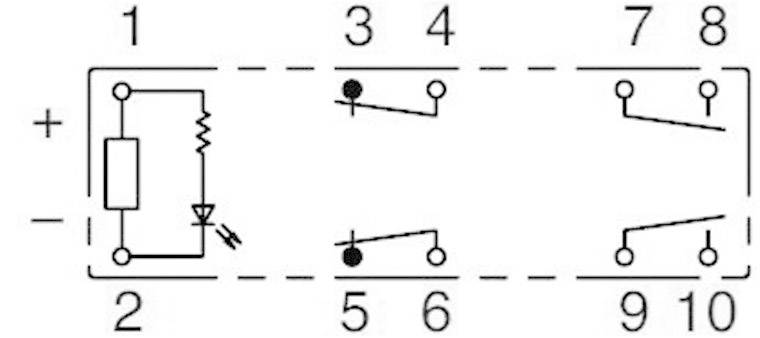

Egy relé elektromos kapcsolási rajza, tekercs csatlakozásokkal, ellenállással, bal oldalon egy diódával és jobb oldalon két átkapcsolóval.

1/4

Termék típus

Nyák relé

Névleges feszültség tekercs

24 V/DC

Vezérlés

monostabil, 1 tekercs

Érintkező típus

2 záró

2 nitó

Kapcsolási feszültség (max.)

30 V/DC

250 V/AC

Szállítás: 10. 2. P.

138 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (8654Ft / Darab)

8654Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Nyák relé

Gyártói szám: RF1V-2A2BL-D24

Névleges feszültség tekercs: 24 V/DC

Vezérlés: monostabil, 1 tekercs

Ellenállás (tekercs): 1600 Ω

Érintkező típus: 2 záró
2 nitó

Érintkezőanyag: AgSnO2

Kapcsolási feszültség (max.): 30 V/DC
250 V/AC

Max. kapcsolási áram: 6 A

Kapcsolási teljesítmény (max.): 180 W
1500 VA

Csatlakozó: Forrcsúcsok

Megszólalási idő: 8 ms

Hanyatlási idő: 20 ms

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +85 °C

Hossz: 40 mm

Szélesség: 13 mm

Magasság: 24 mm

Méret: (H x Sz x Ma) 40 x 13 x 24 mm

Tartalom: 1 db

Teljesítményfelvét: 0,36 W

Megszólalási idő: 8 ms

Szigetelési ellenállás: 1000 MΩ

Névleges feszültség: 24 V/DC

Kapcsolási teljesítmény: 1500 VA/180 W

Kapcsolási feszültség: 30 V/DC/250 V/AC

Kapcsolóáram: (ohmos terhelés) 6 A

Típus: RF1V-2A2BL-D24

Hőmérséklettartomány: -40 - +85 °C

Üzemi feszültség: 24 V/DC

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 504690 Kényszervezérelt relé RF1V érintkezőkkel 24 V/DC 2 záró/2 nyitó 6 A 30 V/DC/250 V/AC, Idec RF1V-2A2BL-D24

Leírás

Relék kényszervezérlésű érintkezőkkel biztonsági áramkörökbe kerülnek beszerelésre, hogy a biztonsági kapcsolókat (pl. IDEC HS5B, HS5D, HS6B), fényfüggönyöket és vész-tartó kapcsolókat (pl. IDEC XA1E, XW1E, YW1B) felügyeljék. Ezen kívül felhasználhatók biztonsági relék és biztonsági vezérlő készülékek (pl. IDEC FS1A) kimeneteinek bővítésére Szabványok és engedélyek: TÜV, EN50205, EN61810-1, UL508, CSA C22.2 No.14.
