Kis teljesítményrelé 24 V/DC 2 záró, 5 A, 125 V/DC/380 V/AC, 1250 VA/150 W, Omron G6B-2214P-US 24 VDC vásárlása

Egy fekete, téglalap alakú relé négy tűvel, amelyen a 'G6B-1114P' felirat olvasható, valószínűleg ipari vagy elektronikai felhasználásra.

Hasonló kivitel

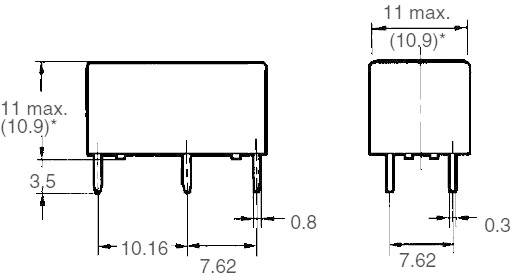

Elektronikai alkatrész műszaki rajza méretekkel: szélesség 10,16 mm, magasság 11 mm, mélység 7,62 mm.

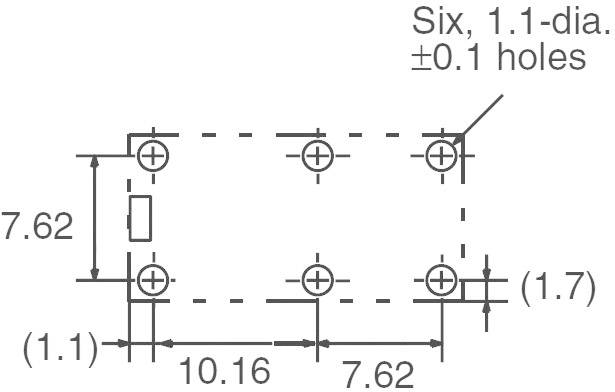

Műszaki rajz egy téglalap alakú alkatrészről hat furattal, átmérő 1,1 ±0,1. Méretek: teljes hosszúság 17,78, szélesség 7,62.

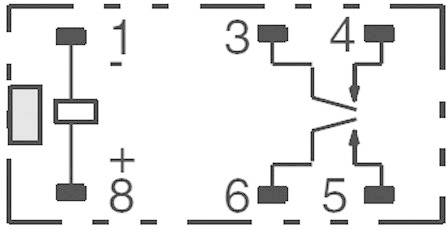

'Egy elektromos relé kapcsolási rajza. Balra: tekercs 1 és 8 pontján. Jobbra: érintkezők 3, 4, 5, 6 pontján. Áramkör kapcsolási útvonal által vezérelve.'

1/4

Hasonló kivitel

Termék típus

Nyák relé

Névleges feszültség tekercs

24 V/DC

Vezérlés

monostabil, 1 tekercs

Érintkező típus

2 záró

Kapcsolási feszültség (max.)

125 V/DC

380 V/AC

Adatlap (PDF)

Szállítás: 10. 2. P.

81 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (2354Ft / Darab)

2354Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kúszóárammal szembeni ellenállás: PTI (CTI) > 100
Mosásálló: RTIII

Termék típus: Nyák relé

Gyártói szám: G6B-2214P-US 24 VDC

Névleges feszültség tekercs: 24 V/DC

Vezérlés: monostabil, 1 tekercs

Ellenállás (tekercs): 1920 Ω

Érintkező típus: 2 záró

Érintkezőanyag: AgNi

Kapcsolási feszültség (max.): 125 V/DC
380 V/AC

Max. kapcsolási áram: 5 A

Kapcsolási teljesítmény (max.): 150 W
1250 VA

Kúszóút távolság: 3.2 mm

Csatlakozó: Forrcsúcsok

Élettartam (elektromos): 100000 kapcsolási ciklus

Élettartam (mechanikus): 50 x 10^{6 kapcsolási ciklus}

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Hossz: 20 mm

Szélesség: 11 mm

Magasság: 11 mm

Méret: (H x Sz x Ma) 20 x 11 x 11 mm

Tartalom: 1 db

Engineering Part No: G6B2214PUSDC24

Szigetelési ellenállás: (500 V/DC) 1000 MΩ

Névleges feszültség: 24 V/DC

Kapcsolási teljesítmény: 250 V/AC/30 V/DC/5 A, 1250 VA/150 W

Kapcsolási feszültség: 125 V/DC/380 V/AC

Kapcsolóáram: 5 A

Feszítőszilárdság: (Tekercs/érintkező) 3000 V/AC/(nyitott érintkező) 1000 V/AC

Típus: G6B-2214P-US 24 VDC

Környezeti hőmérséklet: -25 - +70 °C

Dokumentumok és letöltések

Adatlap

Adatlap 503831 Kis teljesítményrelé 24 V/DC 2 záró, 5 A, 125 V/DC/380 V/AC, 1250 VA/150 W, Omron G6B-2214P-US 24 VDC

Leírás

Monostabil, nagyon kompakt és lapos nyáklap relé, egy elválasztott záró és nyitó előnyével! Polarizált, csekély teljesítményfelvét és kis mágneses sugárzási mező! Alkalmazás: Méréstechnika, irodai alkalmazások, automatizálás és ipari vezérlés.
