Kis teljesítményrelé 5 V/DC 1 záró, 5 A, 125 V/DC/380 V/AC, 1250 VA/150 W, Omron G6B-1114P-US 5 VDC vásárlása

Egy fekete, téglalap alakú relé négy tűvel, amelyen a 'G6B-1114P' felirat olvasható, valószínűleg ipari vagy elektronikai felhasználásra.

Hasonló kivitel

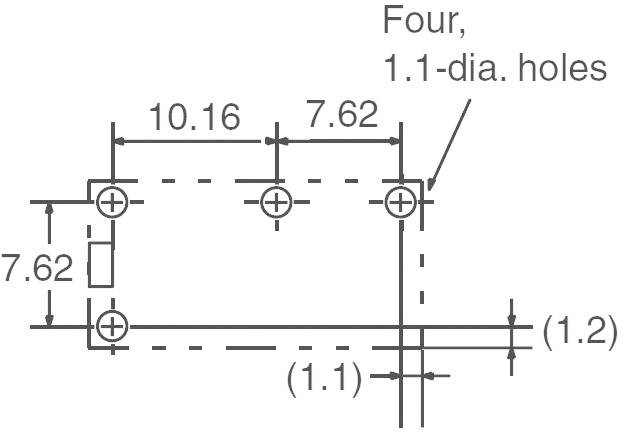

Műszaki rajz négy lyukkal, 1,1 mm átmérőjű lyukakkal. Méret: 10,16 cm és 7,62 cm. A vonalak jelölik a lyukak helyzetét és távolságát.

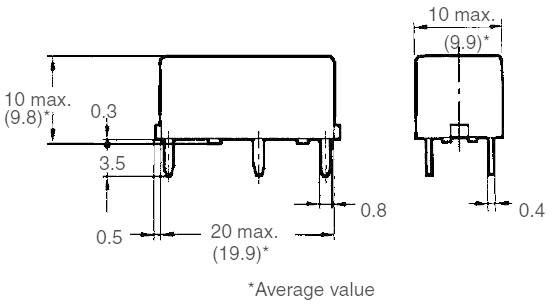

Egy elektronikai alkatrész ábrázolása két nézetben. Mérete: hosszúság 20 mm, szélesség 10 mm, magasság 10 mm; csatlakozótűk részletesen.

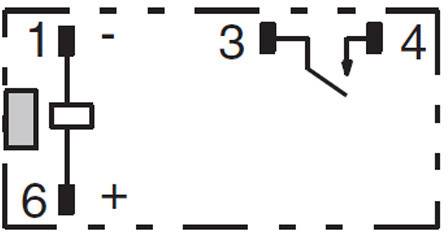

Elektromos relé vázlatos kapcsolási rajza az 1., 3., 4. és 6. csatlakozási pontokkal.

1/4

Hasonló kivitel

Termék típus

Nyák relé

Névleges feszültség tekercs

5 V/DC

Vezérlés

monostabil, 1 tekercs

Érintkező típus

1 záró

Kapcsolási feszültség (max.)

125 V/DC

380 V/AC

Adatlap (PDF)

Szállítás: 10. 2. P.

101 db (Csak a készlet erejéig)

Szám

Összesen (642Ft / Darab)

642Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kúszóárammal szembeni ellenállás: PTI (CTI) > 100
Mosásálló: RTIII

Termék típus: Nyák relé

Gyártói szám: G6B-1114P-US 5 VDC

Névleges feszültség tekercs: 5 V/DC

Vezérlés: monostabil, 1 tekercs

Ellenállás (tekercs): 125 Ω

Érintkező típus: 1 záró

Érintkezőanyag: AgNi

Kapcsolási feszültség (max.): 125 V/DC
380 V/AC

Max. kapcsolási áram: 5 A

Kapcsolási teljesítmény (max.): 150 W
1250 VA

Kúszóút távolság: 5 mm

Csatlakozó: Forrcsúcsok

Élettartam (elektromos): 100000 kapcsolási ciklus

Élettartam (mechanikus): 50 x 10^{6 kapcsolási ciklus}

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Hossz: 20 mm

Szélesség: 10 mm

Magasság: 10 mm

Méret: (H x Sz x Ma) 20 x 10 x 10 mm

Tartalom: 1 db

Engineering Part No: G6B1114PUS5DC

Engineering Series No: G6B1114PUS5DC

Szigetelési ellenállás: (500 V/DC) 1000 MΩ

Névleges feszültség: 5 V/DC

Kapcsolási teljesítmény: 250 V/AC/30 V/DC/5 A, 1250 VA/150 W

Kapcsolási feszültség: 125 V/DC/380 V/AC

Kapcsolóáram: 5 A

Feszítőszilárdság: (Tekercs/érintkező) 3000 V/AC/(nyitott érintkező) 1000 V/AC

Típus: G6B-1114P-US 5 VDC

Környezeti hőmérséklet: -25 - +70 °C

Dokumentumok és letöltések

Adatlap

Adatlap 503821 Kis teljesítményrelé 5 V/DC 1 záró, 5 A, 125 V/DC/380 V/AC, 1250 VA/150 W, Omron G6B-1114P-US 5 VDC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 503821 Kis teljesítményrelé 5 V/DC 1 záró, 5 A, 125 V/DC/380 V/AC, 1250 VA/150 W, Omron G6B-1114P-US 5 VDC

Leírás

Monostabil, nagyon kompakt és lapos nyáklap relé, egy elválasztott záró és nyitó előnyével! Polarizált, csekély teljesítményfelvét és kis mágneses sugárzási mező! Alkalmazás: Méréstechnika, irodai alkalmazások, automatizálás és ipari vezérlés.
