Name: Lágyindító Siemens 3RW3013-2BB04
Brand: Siemens
SKU: 1746684
Availability: BackOrder

A Siemens-logóval ellátott elektronikai alkatrész több csatlakozóval és rögzítő elemmel, oldalnézetben.

Egy nyitott elosztószekrény több polcot mutat elektromos alkatrészekkel és kábelezéssel, amelyek vezérlési és elosztási célokat szolgálnak.

'A 3RW30 típusú lágyindító ábrázolása számozott komponensekkel: csatlakozóelemek, burkolatok, segédkapcsok, tápbemenet.'

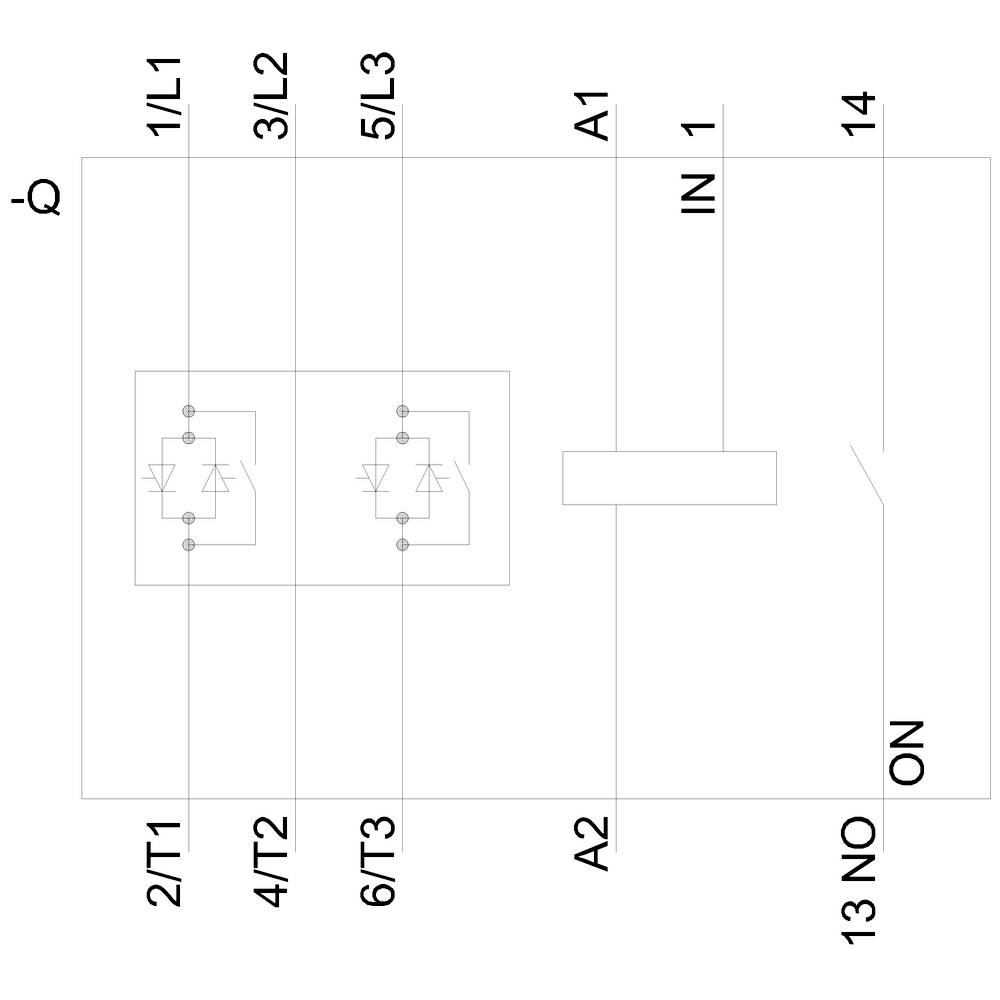

A kapcsolási rajz egy teljesítménymegszakítót mutat a következő csatlakozókkal: 1/L1, 3/L2, 5/L3 (bemenet); 2/T1, 4/T2, 6/T3 (kimenet); A1, A2 (vezérlőcsatlakozók); IN 1, 13 NO, 14 ON.

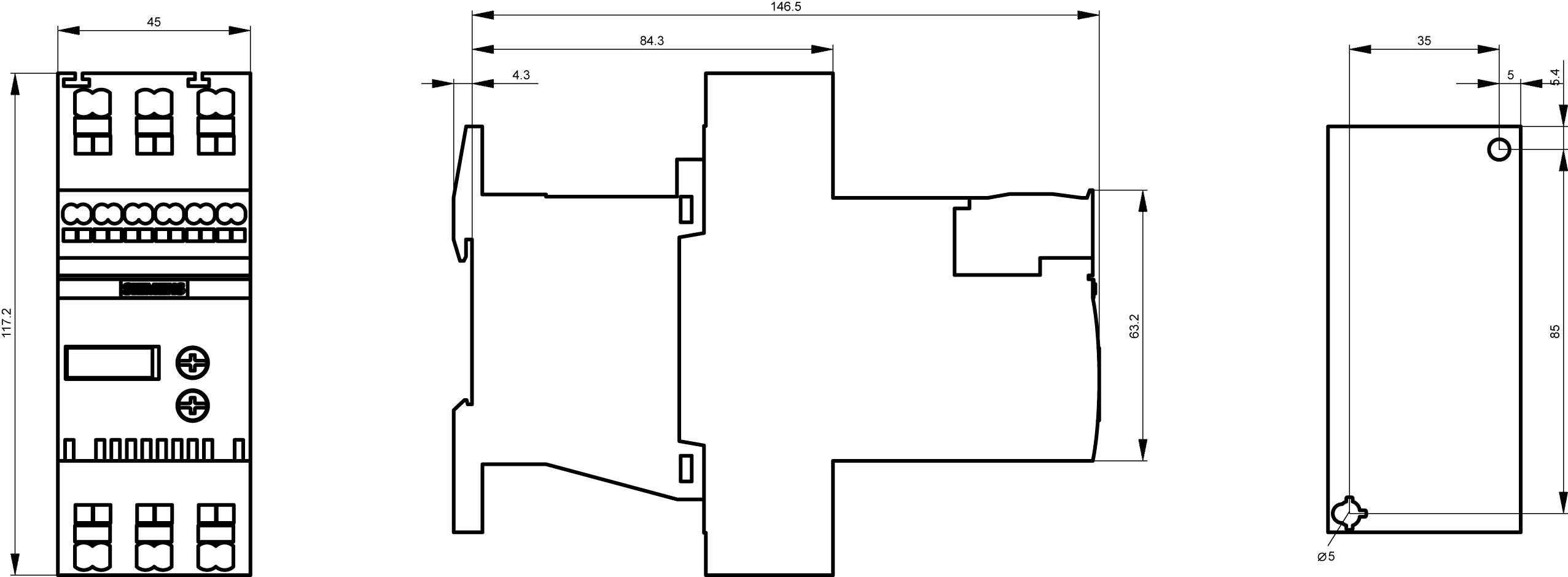

Egy elektronikus eszköz műszaki rajza, amely elölnézetet, oldalnézetet és felülnézetet mutat méretmegjelölésekkel.

1/5

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (89 990 Ft / Darab)

89 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Rögzítés típusa: csavaros és rögzíthető
NEM érintkezők száma: 1
Építési méret S00
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 600 V

Motorfeszültség: 480 V

Termék típus: Lágyindító

Csatlakozási áram: 3.6 A

Motorteljesítmény 400 V-nál: 1.5 kW

Névleges feszültség: 480 V

Kivitel: Húzórugó csatlakozó

Gyártói szám: 3RW30132BB04

Névleges áram: 3.6 A

Névleges áramerősség, kerekítve: 3.6 A

Gyártói szám: 3RW3013-2BB04

Motorteljesítmény 230 V/400 V-nál: 1.5 kW

Méret: (Sz x Ma x Mé) 45 x 120 x 150 mm

Csatlakozó: Húzórugós csatlakozó

Szélesség: 45 mm

Magasság: 120 mm

Mélység: 150 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP20

: Other

: 3.6 A

: 0.75 kW

: 1.5 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1746684 Lágyindító Siemens 3RW3013-2BB04

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1746684 Lágyindító Siemens 3RW3013-2BB04

Leírás

SIRIUS lágyindítók S00 3,6 A, 1,5 kW / 400 V, 40 ° C AC 200-480 V, 24 V AC / DC Rugós csatlakozók SIRIUS 3RW30 lágy indítók, standard alkalmazásokhoz, háromfázisú aszinkronmotorok egyenletes indításához. Folyamatos indítás, az áramcsúcsok csökkentése, a hálózati feszültség ingadozásának elkerülése az indításkor, a tápegység hálózatának enyhítése, a meghajtó mechanikai terhelésének csökkentése, jelentős tér és vezetékezési megtakarítás a csillag-delta startokhoz és a frekvenciaváltókhoz képest, karbantartásmentes váltás és egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, és kevesebb fűtést biztosít a vezérlőszekrényben. Világszerte jóváhagyások (pl. IEC és UL / CSA). A 3RW lágyindítók 690 V-os hálózatokhoz állnak rendelkezésre széles tápfeszültség tartományban, különböző vezérlőfeszültségekkel és a csavaros és rugós csatlakozással együtt. A 3RW30 / 40 esetében további változatok vannak a 24 V-os vezérlőfeszültséggel. Néhány 3RW40 méret az S3 méretig, valamint az összes 3RW44 szintén termisztoros motorvédelmet kínál. Az opcionális csatlakozómodullal a lágy indítók szerelhetők fel a megszakítókra, még rugós csatlakozású változatok esetén is. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
