Name: Lágyindító Siemens 3RW3016-1BB04
Brand: Siemens
SKU: 1746687
Availability: BackOrder

Egy Siemens-kontaktor, elektromosan működtetve, szürke, ipari házegységben. Alkalmas vezérlési alkalmazásokhoz.

Egy nyitott elosztószekrény különböző elektromos alkatrészeket mutat. A kábelek és csatlakozók több szinten rendezetten vannak elhelyezve.

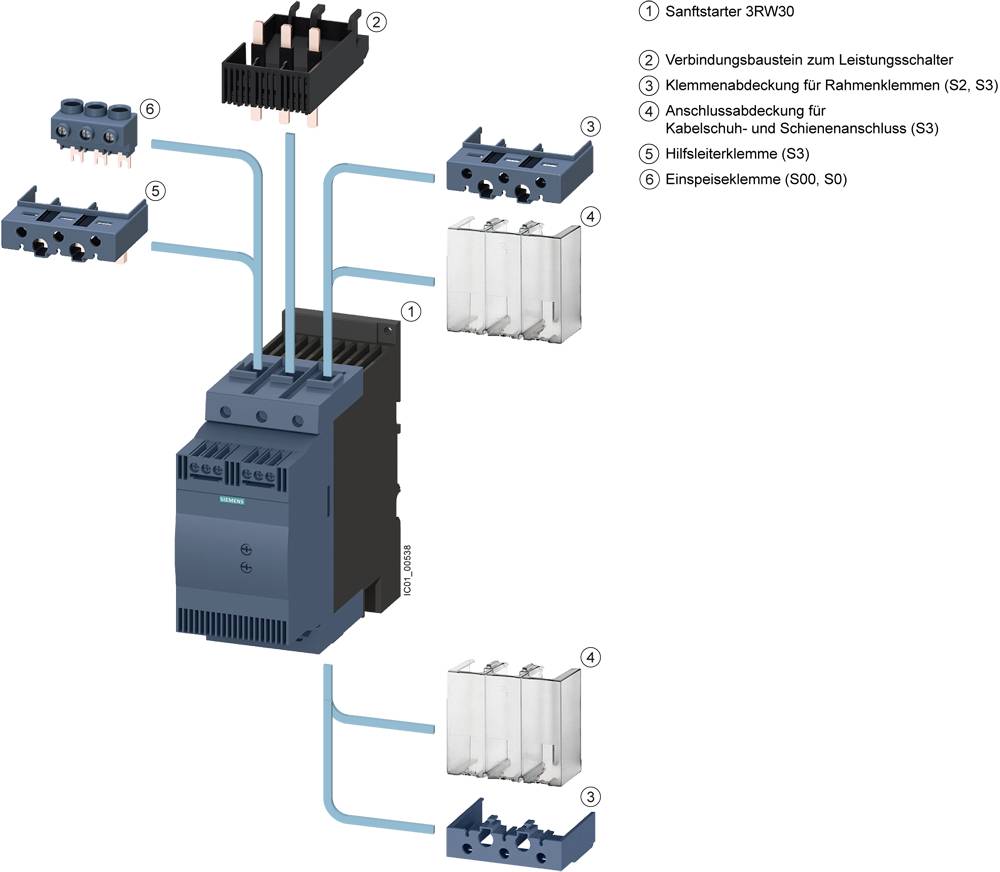

"Schaltstarter 3RW30" a következő feliratozású komponensekkel: csatlakozó alkatrészek, kapocstakarók, csatlakozófedél, segédkapcsok, betáplálási kapocs. A villamos bekötés illusztratív ábrázolása.

Egy kapcsolási rajz diagramja érintkezőkkel 1/L1, 3/L2, 5/L3, A1, A2 valamint kimenetekkel 2/T1, 4/T2, 6/T3, 13 NO, 14 ON és bemenettel IN.

Műszaki rajz egy elektromos készülékről, milliméteres méretekkel ellátva elölnézeti, oldalnézeti és alsó nézeti nézetben.

1/5

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (111 990 Ft / Darab)

111 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Rögzítés típusa: csavaros és rögzíthető
NEM érintkezők száma: 1
Építési méret S00
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 600 V

Motorfeszültség: AC 200-480 V

Termék típus: Lágyindító

Csatlakozási áram: 9 A

Motorteljesítmény 400 V-nál: 4 kW

Névleges feszültség: 480 V

Kivitel: Csavaros csatlakozó

Gyártói szám: 3RW30161BB04

Névleges áram: 9 A

Névleges áramerősség, kerekítve: 9 A

Gyártói szám: 3RW3016-1BB04

Motorteljesítmény 230 V/400 V-nál: 4 kW

Méret: (Sz x Ma x Mé) 45 x 95 x 150 mm

Csatlakozó: Csavaros kapocs

Szélesség: 45 mm

Magasság: 95 mm

Mélység: 150 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

: Single direction

: IP20

: Other

: 9 A

: 2.2 kW

: 4 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1746687 Lágyindító Siemens 3RW3016-1BB04

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1746687 Lágyindító Siemens 3RW3016-1BB04

Leírás

SIRIUS lágyindító S00 9 A, 4 kW/400 V, 40 °C AC 200-480 V, AC/DC 24 V csavaros csatlakozók SIRIUS 3RW30 lágyindító standard alkalmazásokhoz háromfázisú aszinkron motorok lágyindításához.
Fokozatmentes indítás, áramcsúcsok csökkentése, hálózati feszültségingadozások elkerülése indításkor, a táphálózat tehermentesítése, a hajtás mechanikai igénybevételének csökkentése, jelentős hely- és vezetékezési megtakarítás a csillag-delta indítókhoz és frekvenciaváltókhoz képest, karbantartásmentes kapcsolás és rendkívül egyszerű kezelés. Az integrált bypass nagyon kompakt kialakítást tesz lehetővé, és kevesebb felmelegedést biztosít a vezérlőszekrényben. Világszerte érvényes jóváhagyások (pl. IEC és UL/CSA).
A 3RW lágyindítók akár 690 V-os hálózatokhoz is kaphatók széles teljesítménytartományban, különböző vezérlőfeszültségekkel, valamint következetesen csavaros és rugós csatlakozásokkal. A 3RW30/40 típushoz további, 24 V-os vezérlőfeszültséggel rendelkező változatok is kaphatók. Néhány 3RW40 típus S3 méretig, valamint az összes 3RW44 típus termisztoros motorvédelmet is kínál.
Az opcionális csatlakozómodullal a lágyindítók a megszakítókhoz csatlakoztathatók, még a rugós csatlakozókkal ellátott változatok esetében is.
Egyszerű, hatékony, mindig naprakész – a SIRIUS moduláris rendszer.
