Name: Lágyindító Siemens 3RW3017-2BB04
Brand: Siemens
SKU: 1746690
Availability: BackOrder

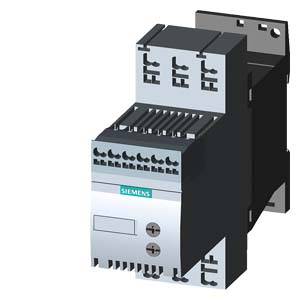

Egy oldalnézetben látható Siemens elektromos mágneskapcsoló, tartószerkezetre szerelve, felső részén látható csatlakozókapcsokkal.

Egy nyitott elosztószekrény több sorban elhelyezett elektromos komponensekkel és kábelezéssel az áram irányítása és elosztása céljából.

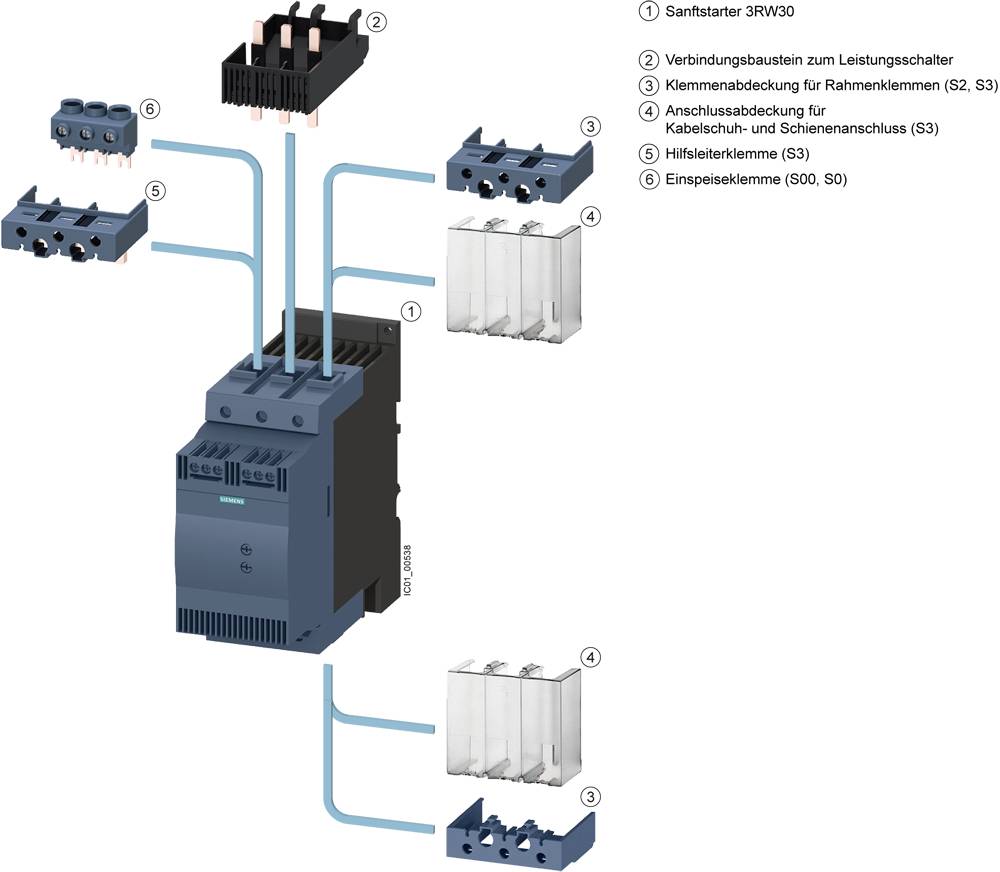

A 'Schaltstarter 3RW30' ábrázolás különböző komponenseket mutat: csatlakozóelemet, sorkapocs-fedőket, segédsorkapcsokat és betáplálási sorkapcsot, mindegyiket felcímkézett vezetékekkel.

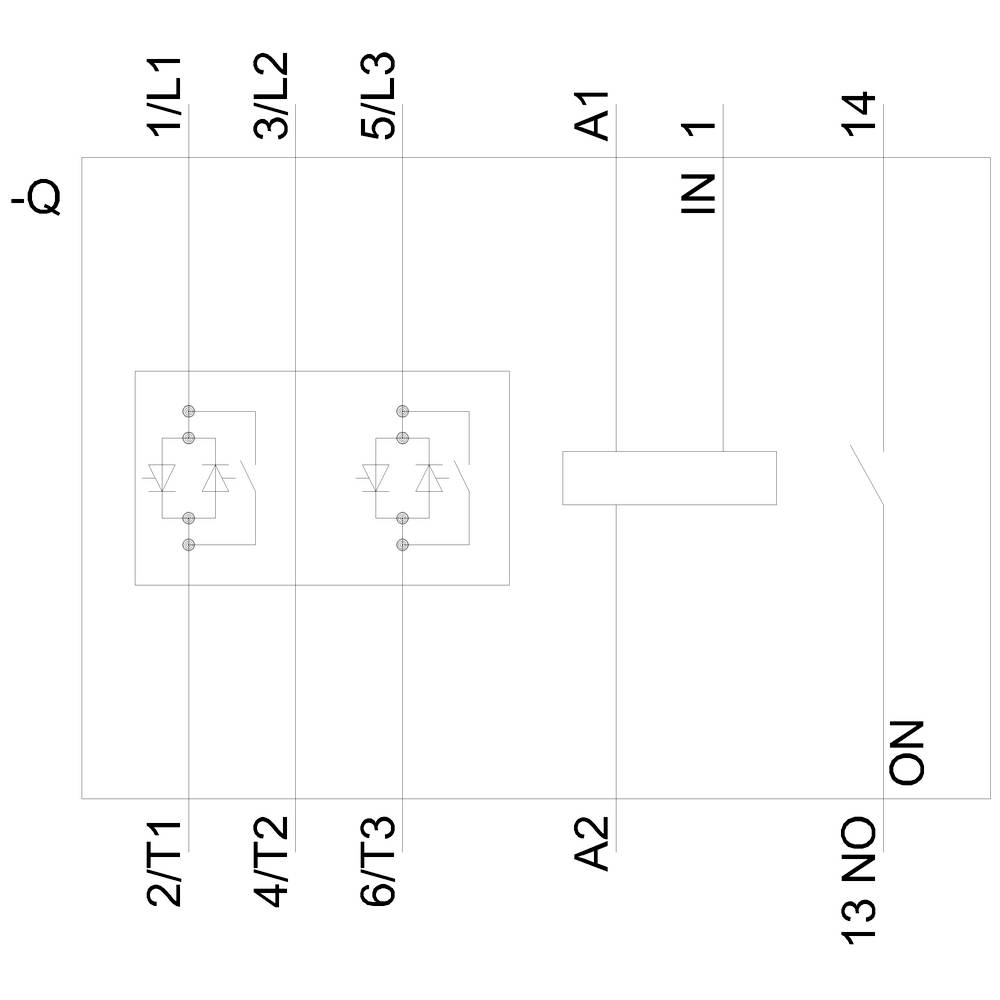

Háromfázisú motor vázlatos kapcsolási rajza segédcsatlakozókkal; bemutatja a relékeket, diódákat és csatlakozási jelöléseket.

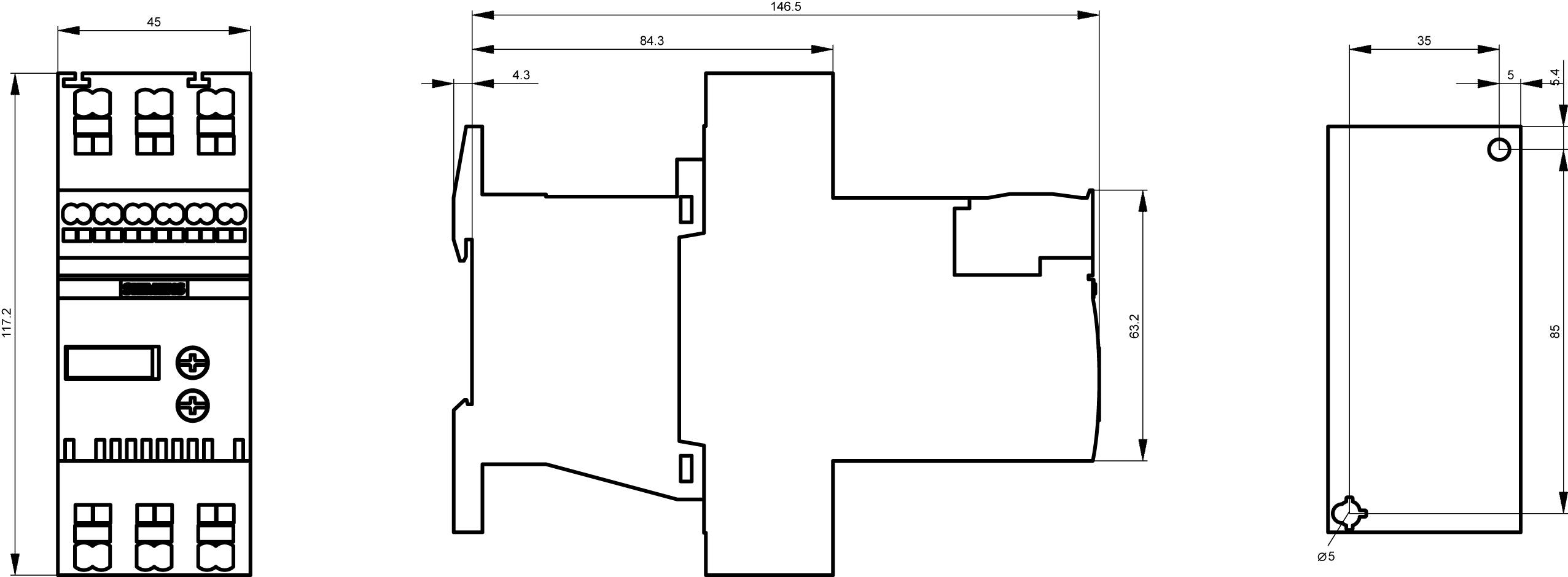

Egy elektromos relé műszaki rajza háromoldalú nézetben. Előlnézetet, oldalnézetet és hátulnézetet mutat részletes méretezéssel.

1/5

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 3. [K.]

Szám

Összesen (125 990 Ft / Darab)

125 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Rögzítés típusa: csavaros és rögzíthető
NEM érintkezők száma: 1
Építési méret S00
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 600 V

Motorfeszültség: 400 V

Termék típus: Lágyindító

Csatlakozási áram: 12.5 A

Motorteljesítmény 400 V-nál: 5.5 kW

Névleges feszültség: 480 V

Kivitel: Húzórugó csatlakozó

Gyártói szám: 3RW30172BB04

Névleges áram: 12.5 A

Névleges áramerősség, kerekítve: 12.5 A

Gyártói szám: 3RW3017-2BB04

Motorteljesítmény 230 V/400 V-nál: 5.5 kW

Méret: (Sz x Ma x Mé) 45 x 120 x 150 mm

Csatlakozó: Húzórugós csatlakozó

Szélesség: 45 mm

Magasság: 120 mm

Mélység: 150 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP20

: Other

: 12.5 A

: 3 kW

: 5.5 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1746690 Lágyindító Siemens 3RW3017-2BB04

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1746690 Lágyindító Siemens 3RW3017-2BB04

Leírás

SIRIUS lágyindítók S00 12,5 A, 5,5 kW / 400 V, 40 ° C AC 200-480 V, 24 V AC / DC SIRIUS 3RW30 lágyindítók a standard alkalmazásokhoz a háromfázisú aszinkron motorok zökkenőmentes indításához. Folyamatos indítás, az áramcsúcsok csökkentése, a hálózati feszültség ingadozásának elkerülése az indításkor, a tápegység hálózatának enyhítése, a meghajtó mechanikai terhelésének csökkentése, jelentős tér és vezetékezési megtakarítás a csillag-delta startokhoz és a frekvenciaváltókhoz képest, karbantartásmentes váltás és egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, és kevesebb fűtést biztosít a vezérlőszekrényben. Világszerte jóváhagyások (pl. IEC és UL / CSA). A 3RW lágyindítók 690 V-os hálózatokhoz állnak rendelkezésre széles tápfeszültség tartományban, különböző vezérlőfeszültségekkel és a csavaros és rugós csatlakozással együtt. A 3RW30 / 40 esetében további változatok vannak a 24 V-os vezérlőfeszültséggel. Néhány 3RW40 méret az S3 méretig, valamint az összes 3RW44 szintén termisztoros motorvédelmet kínál. Az opcionális csatlakozómodullal a lágy indítók szerelhetők fel a megszakítókra, még rugós csatlakozású változatok esetén is. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
