Name: Lágyindító Siemens 3RW3017-2BB14
Brand: Siemens
SKU: 1699570
Availability: BackOrder

Egy Siemens gyártmányú háromfázisú megszakító, szürke színben fekete részletekkel, elektromos berendezések vezérlésére.

Egy nyitott kapcsolószekrény különböző elektromos komponenseket és kábelezéseket mutat.

'3RW30 lágyindító' diagram. Felépítés: 1) Csatlakozóegység, 2) Sorkapocs-takaró, 3) Kábelvédő burkolat, 4) Segédkapcsok, 5) Betáplálási kapocs.

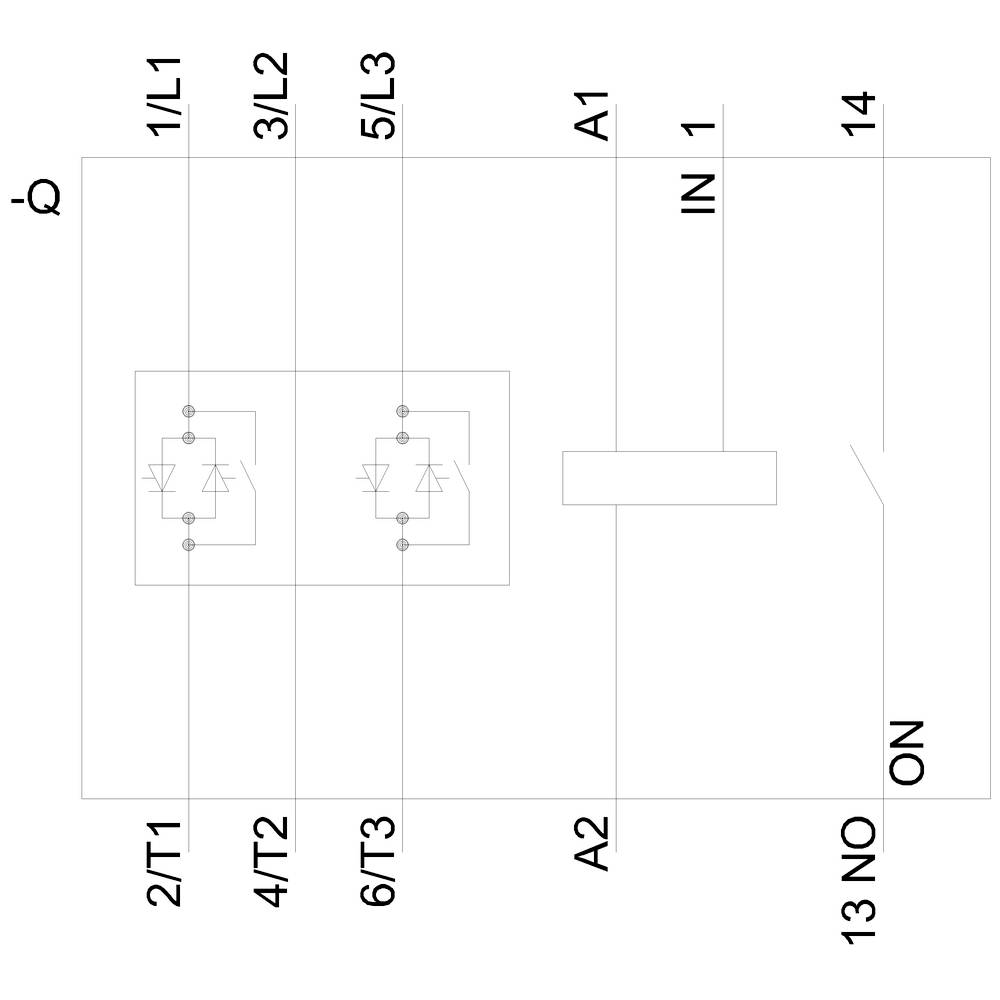

Egy elektromos rendszer kapcsolási rajza. Bemutatja a biztosítékokat, a fázis- és nullavezetékek csatlakozóit, valamint a be-ki kapcsolás vezérlőérintkezőit.

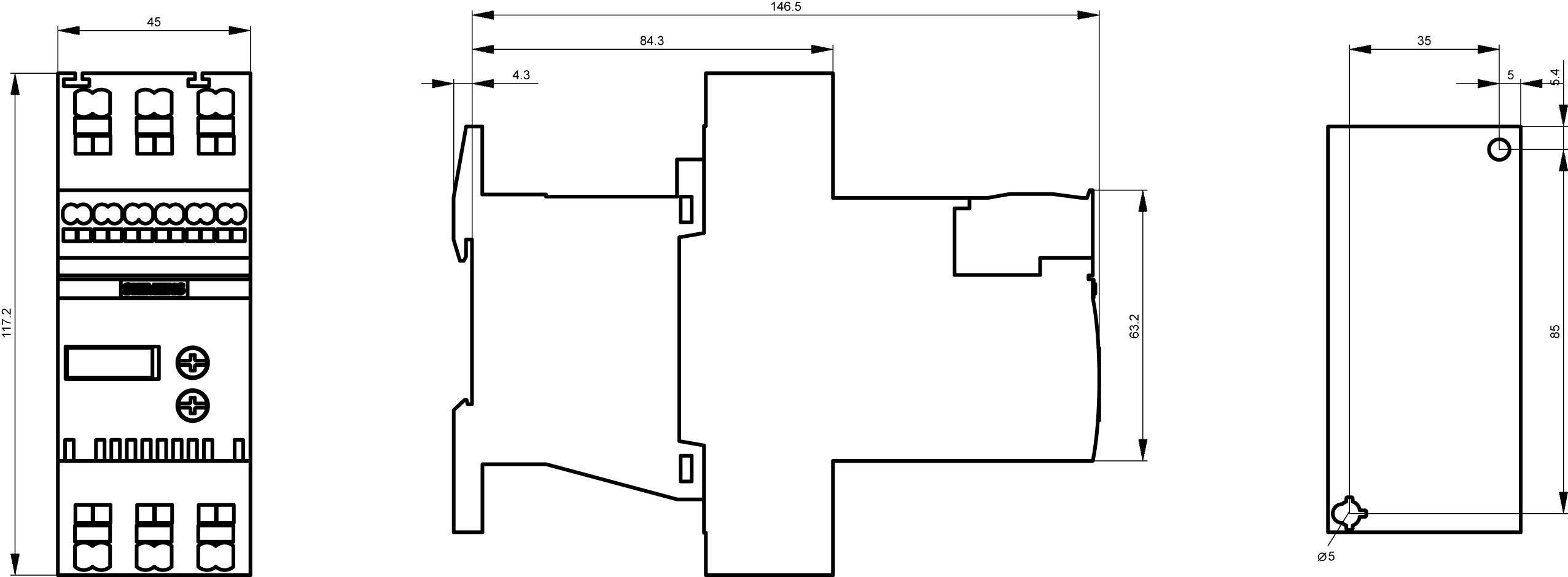

Egy elektromos alkatrész műszaki rajza elöl-, oldal- és felülnézettel, pontos méretekkel milliméterben.

1/5

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (125 990 Ft / Darab)

125 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Rögzítés típusa: csavaros és rögzíthető
NEM érintkezők száma: 1
Építési méret S00
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 600 V

Motorfeszültség: 400 V

Termék típus: Lágyindító

Csatlakozási áram: 12.5 A

Motorteljesítmény 400 V-nál: 5.5 kW

Névleges feszültség: 480 V

Kivitel: Húzórugó csatlakozó

Gyártói szám: 3RW30172BB14

Névleges áram: 12.5 A

Névleges áramerősség, kerekítve: 12.5 A

Gyártói szám: 3RW3017-2BB14

Motorteljesítmény 230 V/400 V-nál: 5.5 kW

Méret: (Sz x Ma x Mé) 45 x 120 x 150 mm

Csatlakozó: Húzórugós csatlakozó

Szélesség: 45 mm

Magasság: 120 mm

Mélység: 150 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP20

: Other

: 12.5 A

: 3 kW

: 5.5 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1699570 Lágyindító Siemens 3RW3017-2BB14

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1699570 Lágyindító Siemens 3RW3017-2BB14

Leírás

SIRIUS lágyindító S00 12,5 A, 5,5 kW / 400 V, 40 ° C AC 200-480 V, AC / DC 110-230 V Rugós terhelésű kapcsok A SIRIUS 3RW30 lágyindító standard alkalmazásokhoz a háromfázisú aszinkronmotorok egyenletes indításához. Folyamatos indítás, az áramcsúcsok csökkentése, a hálózati feszültség ingadozásának elkerülése az indításkor, a tápegység hálózatának enyhítése, a meghajtó mechanikai terhelésének csökkentése, jelentős tér és vezetékezési megtakarítás a csillag-delta startokhoz és a frekvenciaváltókhoz képest, karbantartásmentes váltás és egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, és kevesebb fűtést biztosít a vezérlőszekrényben. Világszerte jóváhagyások (pl. IEC és UL / CSA). A 3RW lágyindítók 690 V-os hálózatokhoz állnak rendelkezésre széles tápfeszültség tartományban, különböző vezérlőfeszültségekkel és a csavaros és rugós csatlakozással együtt. A 3RW30 / 40 esetében további változatok vannak a 24 V-os vezérlőfeszültséggel. Néhány 3RW40 méret az S3 méretig, valamint az összes 3RW44 szintén termisztoros motorvédelmet kínál. Az opcionális csatlakozómodullal a lágy indítók szerelhetők fel a megszakítókra, még rugós csatlakozású változatok esetén is. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
