Name: Lágyindító Siemens 3RW3036-2BB14
Brand: Siemens
SKU: 1704972
Availability: BackOrder

Egy fekete és ezüst elektromos eszköz több csatlakozóval, ipari felhasználásra alkalmas.

Nyitott elosztószekrény kábelekkel, kapcsolókkal és elektronikai alkatrészekkel ipari vezérlési és automatizálási célokra.

A kapcsolási rajz egy 3RW30 típusú lágyindító felépítését mutatja csatlakozó kapcsokkal és biztosítékokkal, 1-től 8-ig számozva.

Relé kapcsolási rajza bemeneti és kimeneti kapcsok megjelölésével: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, IN 1, A1, A2, 13 NO, 14, -Q, ON.

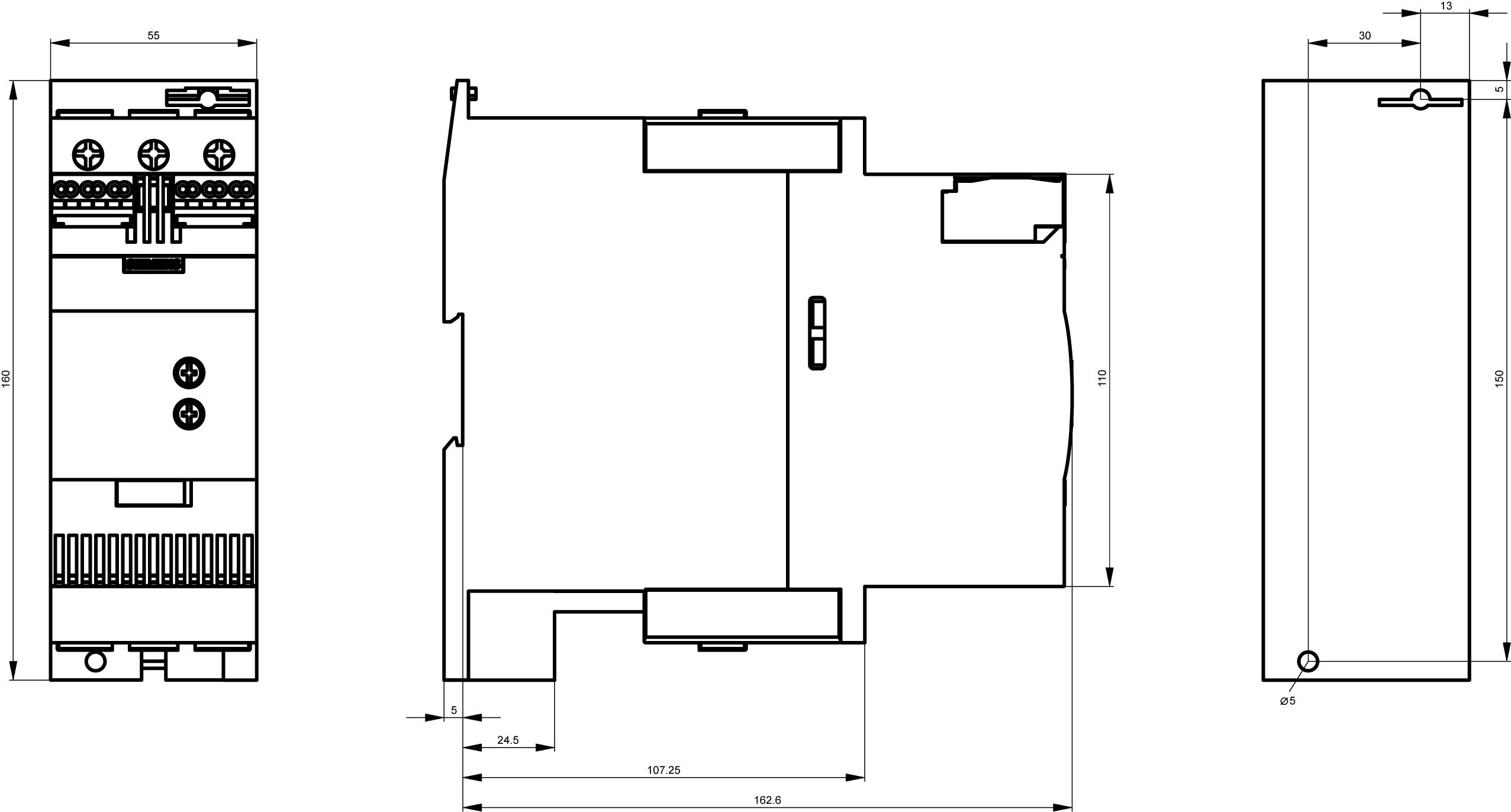

Egy elektronikus alkatrész műszaki rajza első-, oldal- és felülnézetben. A méretjelölések és csatlakozási pontok jelölve vannak.

1/5

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (298 990 Ft / Darab)

298 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP00
Rögzítés típusa: csavaros és rögzíthető
NEM érintkezők száma: 1
Méret S2
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 600 V

Motorfeszültség: 400 V/AC

Termék típus: Lágyindító

Csatlakozási áram: 45 A

Motorteljesítmény 400 V-nál: 22 kW

Névleges feszültség: 480 V

Kivitel: Csavaros csatlakozó

Gyártói szám: 3RW30362BB14

Névleges áram: 45 A

Névleges áramerősség, kerekítve: 45 A

Gyártói szám: 3RW3036-2BB14

Motorteljesítmény 230 V/400 V-nál: 22 kW

Méret: (Sz x Ma x Mé) 55 x 160 x 170 mm

Csatlakozó: Húzórugós csatlakozó

Szélesség: 55 mm

Magasság: 160 mm

Mélység: 170 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 45 A

: 11 kW

: 22 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1704972 Lágyindító Siemens 3RW3036-2BB14

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1704972 Lágyindító Siemens 3RW3036-2BB14

Leírás

SIRIUS lágy indítók S2 45 A, 22 kW / 400 V, 40 ° C AC 200-480 V, AC / DC 110-230 V Rugós terhelésű kapcsok A SIRIUS 3RW30 lágyindító a standard háromfázisú aszinkron motorok indításához. Folyamatos indítás, az áramcsúcsok csökkentése, a hálózati feszültség ingadozásának elkerülése az indításkor, a tápegység hálózatának enyhítése, a meghajtó mechanikai terhelésének csökkentése, jelentős tér és vezetékezési megtakarítás a csillag-delta startokhoz és a frekvenciaváltókhoz képest, karbantartásmentes váltás és egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, és kevesebb fűtést biztosít a vezérlőszekrényben. Világszerte jóváhagyások (pl. IEC és UL / CSA). A 3RW lágyindítók 690 V-os hálózatokhoz állnak rendelkezésre széles tápfeszültség tartományban, különböző vezérlőfeszültségekkel és a csavaros és rugós csatlakozással együtt. A 3RW30 / 40 esetében további változatok vannak a 24 V-os vezérlőfeszültséggel. Néhány 3RW40 méret az S3 méretig, valamint az összes 3RW44 szintén termisztoros motorvédelmet kínál. Az opcionális csatlakozómodullal a lágy indítók szerelhetők fel a megszakítókra, még rugós csatlakozású változatok esetén is. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
