Name: Lágyindító Siemens 3RW3038-1BB04
Brand: Siemens
SKU: 1746699
Availability: BackOrder

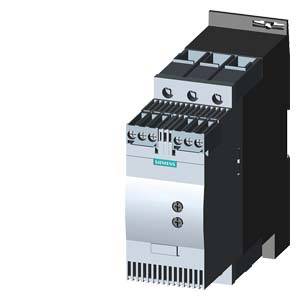

Egy háromfázisú elektromos mágneskapcsoló, fekete-szürke színben, Siemens logóval, DIN-sínre szerelve, ipari felhasználásra.

'Kinyitott elosztószekrény több polccal, tele elektronikai alkatrészekkel és kábelezéssel rendezett elrendezésben.'

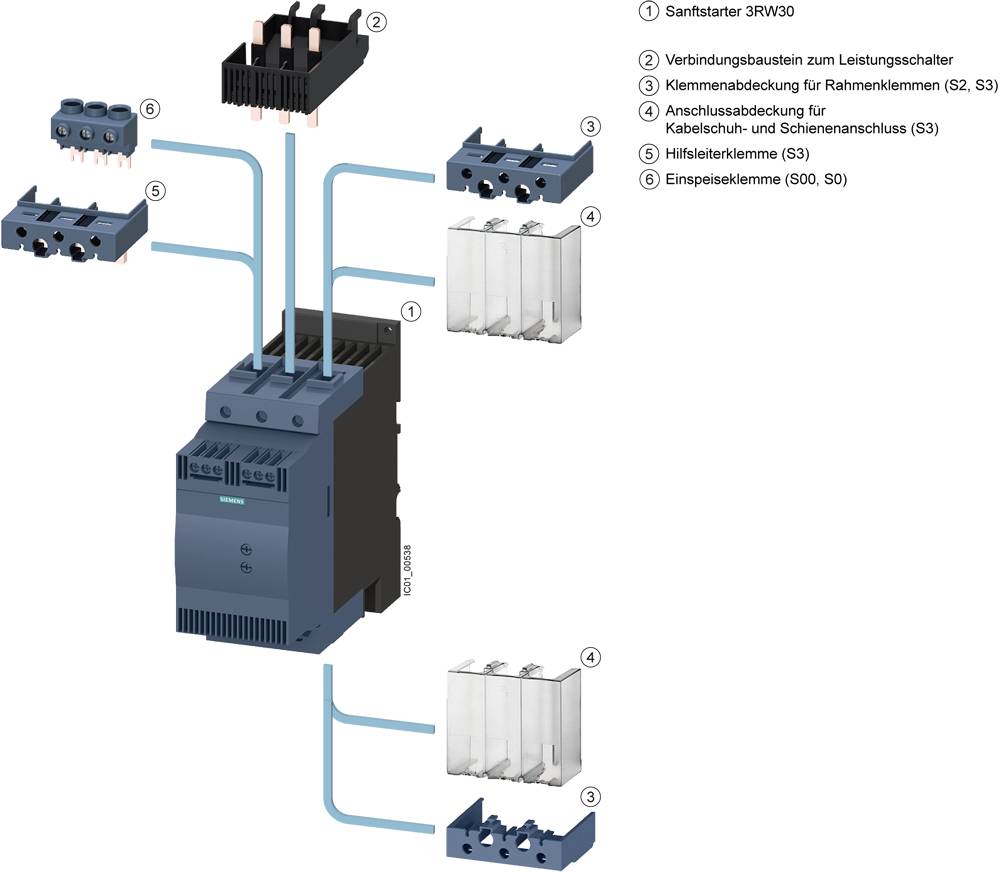

A 3RW30 típusú lágyindító kapcsolási rajza, amelyen fel vannak tüntetve az egyes alkatrészek: csatlakozófedél, sorkapocs-fedél, betáplálási csatlakozók és csatlakozóegység.

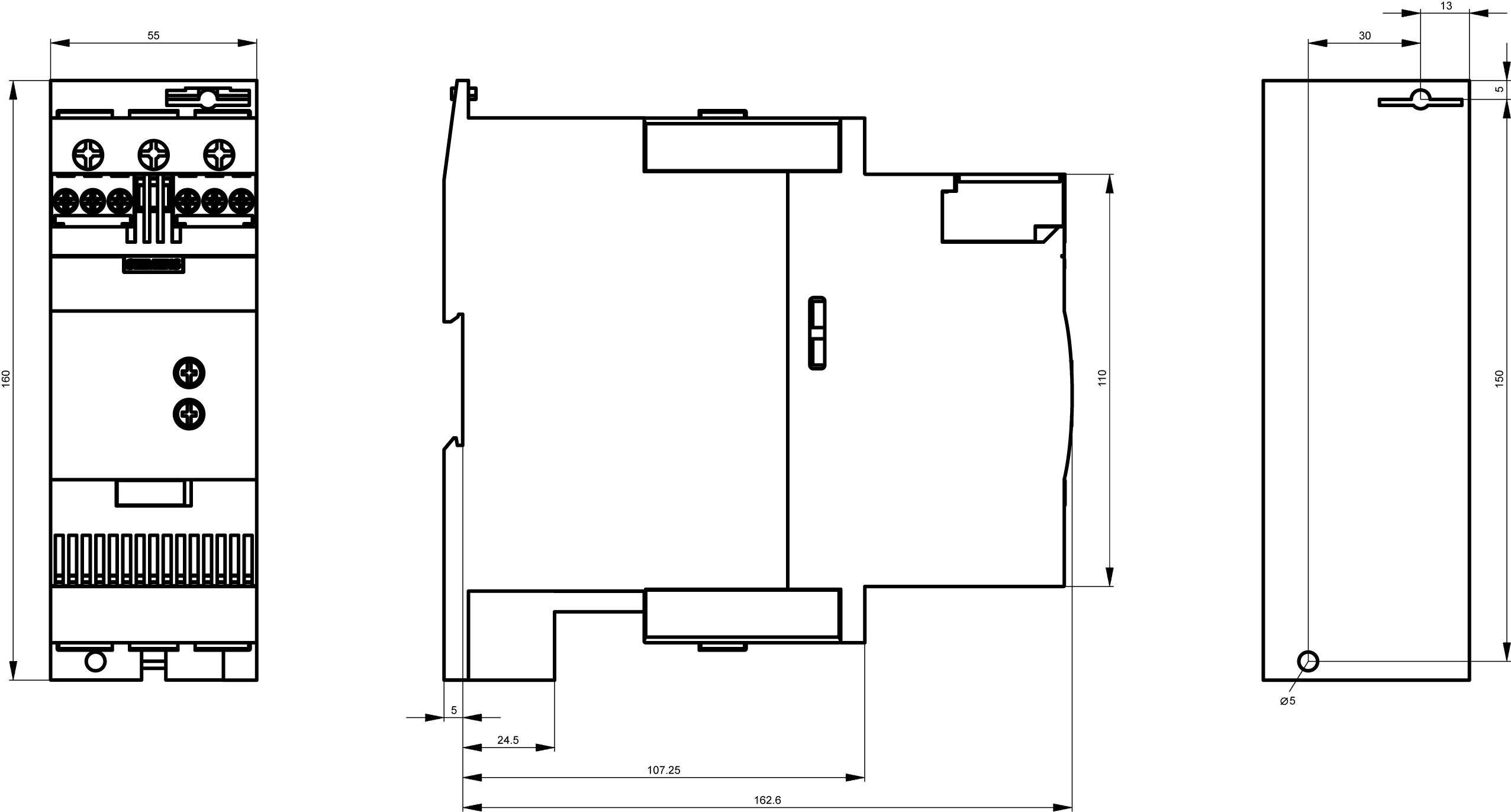

Egy elektromos készülék műszaki rajza méretekkel. Elölnézet, oldalnézet és felülnézet méretjelöléssel milliméterben.

1/5

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 3. [K.]

Szám

Összesen (428 990 Ft / Darab)

428 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP00
Rögzítés típusa: csavaros és rögzíthető
NEM érintkezők száma: 1
Méret S2
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 600 V

Motorfeszültség: 200-480 V/AC

Termék típus: Lágyindító

Csatlakozási áram: 72 A

Motorteljesítmény 400 V-nál: 37 kW

Névleges feszültség: 480 V

Kivitel: Csavaros csatlakozó

Gyártói szám: 3RW30381BB04

Névleges áram: 72 A

Névleges áramerősség, kerekítve: 72 A

Gyártói szám: 3RW3038-1BB04

Motorteljesítmény 230 V/400 V-nál: 37 kW

Méret: (Sz x Ma x Mé) 55 x 160 x 170 mm

Csatlakozó: Csavaros kapocs

Szélesség: 55 mm

Magasság: 160 mm

Mélység: 170 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 72 A

: 22 kW

: 37 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1746699 Lágyindító Siemens 3RW3038-1BB04

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1746699 Lágyindító Siemens 3RW3038-1BB04

Leírás

SIRIUS lágy indítók S2 72 A, 37 kW / 400 V, 40 ° C AC 200-480 V, 24 V AC / DC Csavaros csatlakozók SIRIUS 3RW30 lágy indítók standard alkalmazásokhoz a háromfázisú aszinkronmotorok egyenletes indításához. Folyamatos indítás, az áramcsúcsok csökkentése, a hálózati feszültség ingadozásának elkerülése az indításkor, a tápegység hálózatának enyhítése, a meghajtó mechanikai terhelésének csökkentése, jelentős tér és vezetékezési megtakarítás a csillag-delta startokhoz és a frekvenciaváltókhoz képest, karbantartásmentes váltás és egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, és kevesebb fűtést biztosít a vezérlőszekrényben. Világszerte jóváhagyások (pl. IEC és UL / CSA). A 3RW lágyindítók 690 V-os hálózatokhoz állnak rendelkezésre széles tápfeszültség tartományban, különböző vezérlőfeszültségekkel és a csavaros és rugós csatlakozással együtt. A 3RW30 / 40 esetében további változatok vannak a 24 V-os vezérlőfeszültséggel. Néhány 3RW40 méret az S3 méretig, valamint az összes 3RW44 szintén termisztoros motorvédelmet kínál. Az opcionális csatlakozómodullal a lágy indítók szerelhetők fel a megszakítókra, még rugós csatlakozású változatok esetén is. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
