Name: Lágyindító Siemens 3RW3046-1BB14
Brand: Siemens
SKU: 1746702
Availability: BackOrder

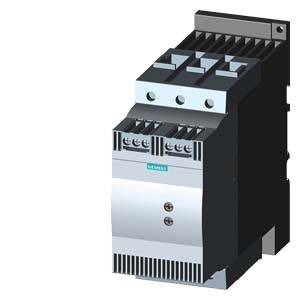

Egy elektronikus eszköz hűtőbordával, amelyet ipari alkalmazásokban teljesítményvezérlésre vagy motorvezérlésre használnak.

Egy nyitott elosztószekrény elektronikus alkatrészekkel és több szinten elhelyezett kábelekkel.

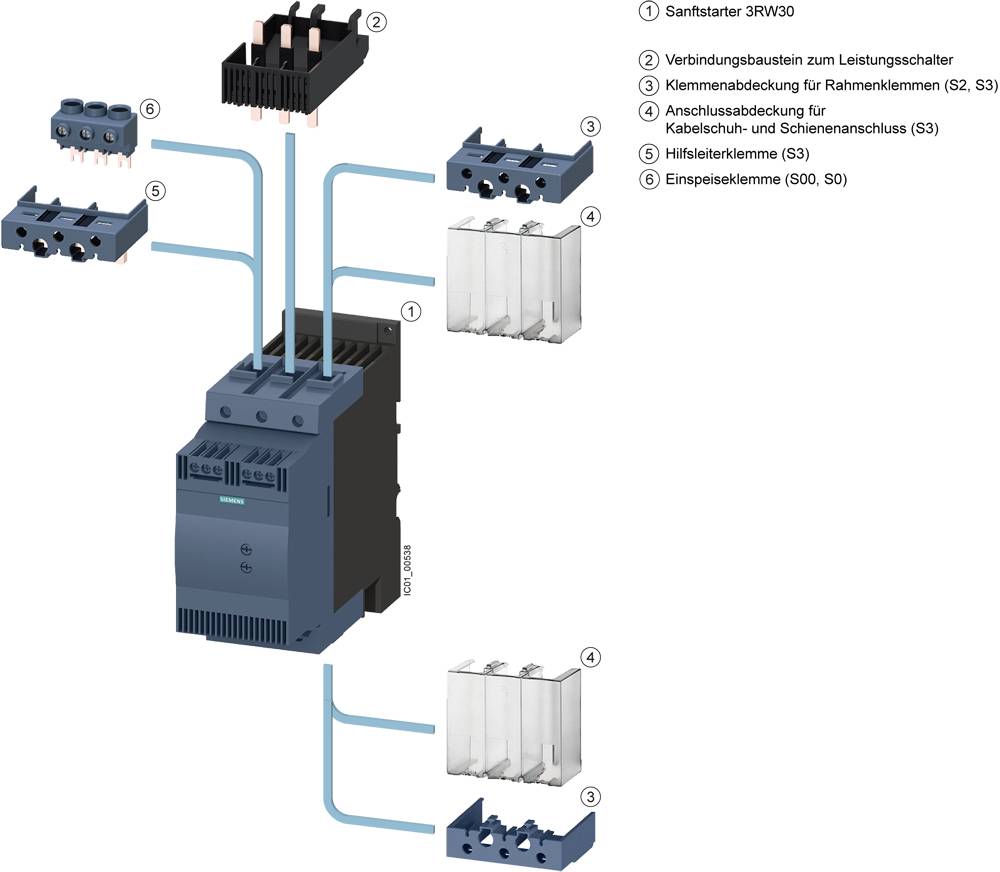

Az ábra egy kapcsolóindítót mutat be a következő komponensekkel: teljesítményelektronikai modul, csatlakozódugasz, két kapocsfedél és betáplálási csatlakozó.

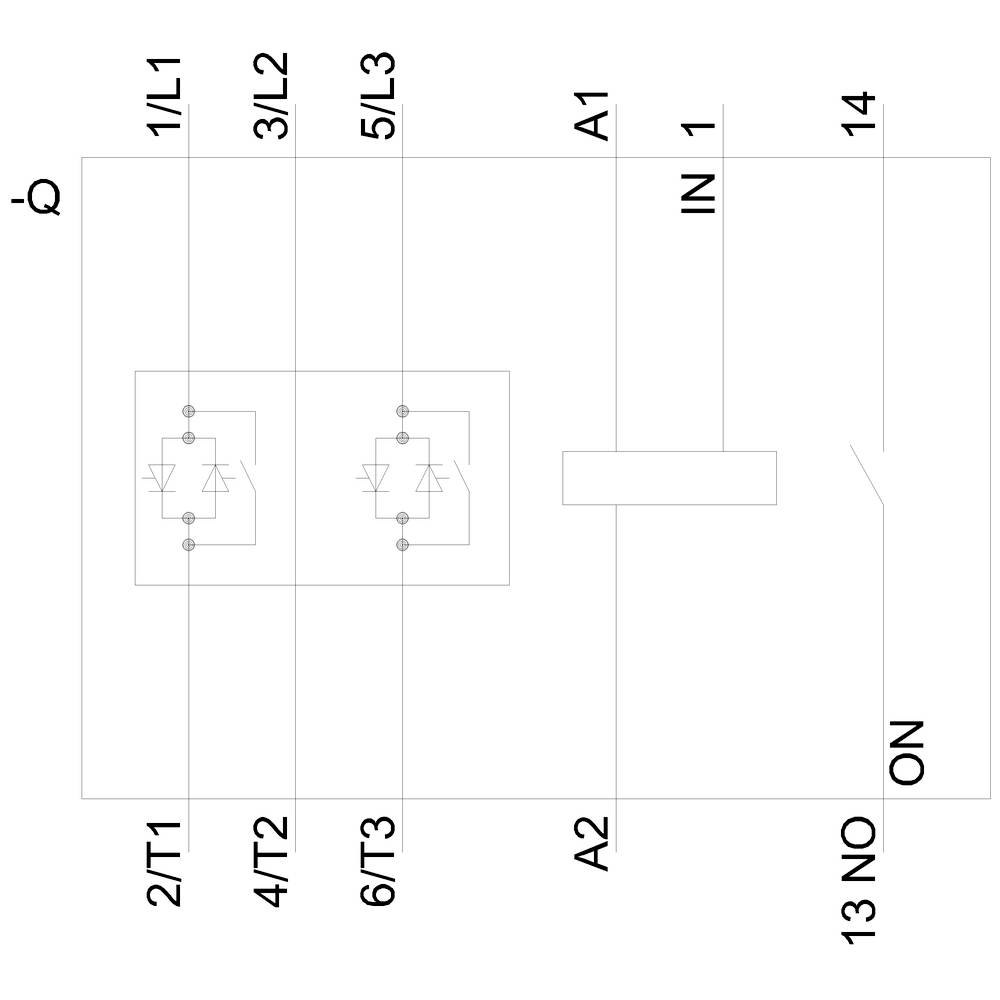

Egy elektromos eszköz kapcsolási rajza hat csatlakozási ponttal. Két diódát tartalmaz a belsejében, amelyek L1, L2, L3, T1, T2, T3 címkékkel vannak ellátva.

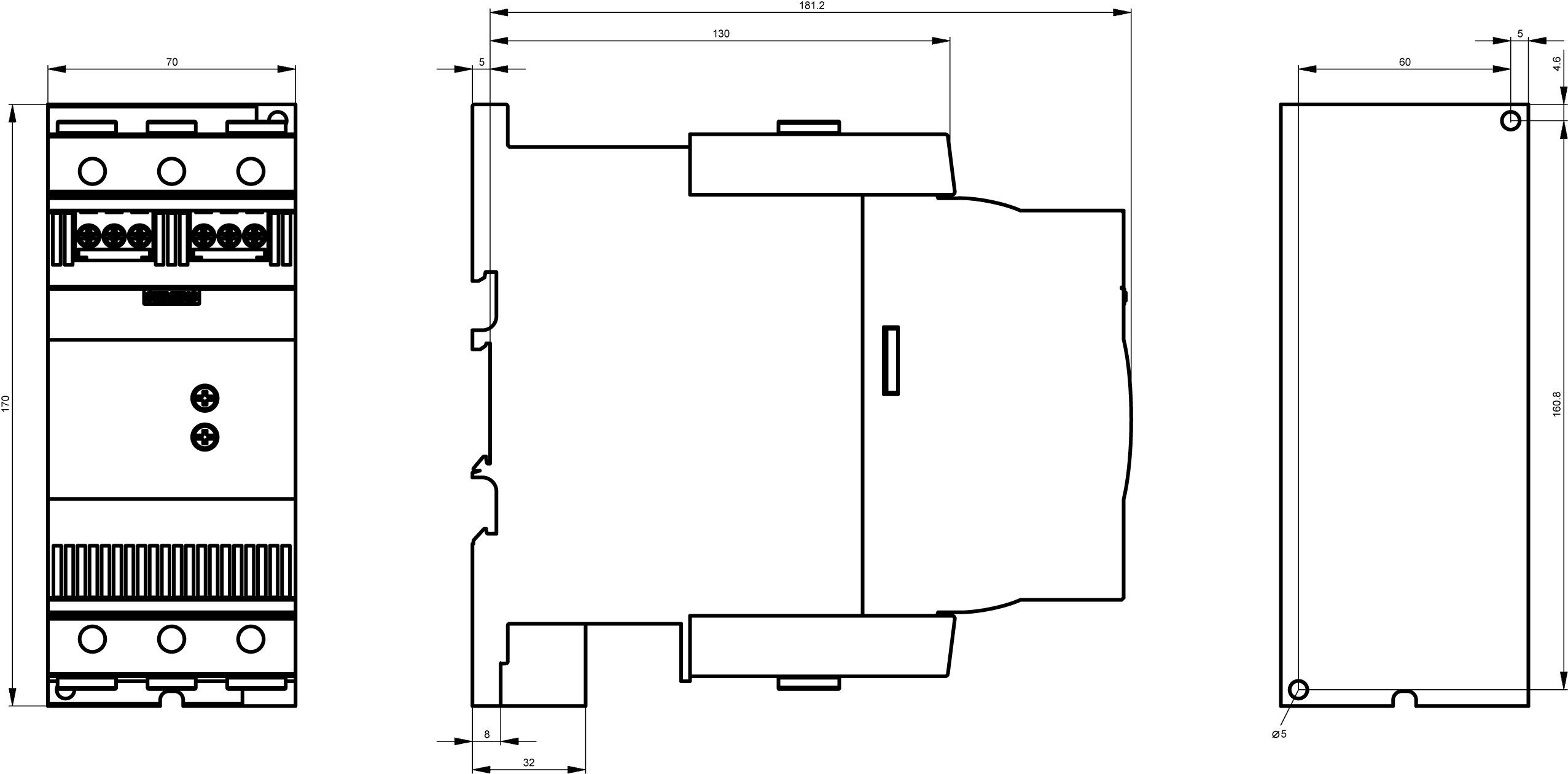

Műszaki rajz egy eszközről három nézetben: elölnézet, oldalnézet és felülnézet, milliméteres méretekkel ellátva.

1/5

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 26. [H.]

Szám

Összesen (493 990 Ft / Darab)

493 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP00
Rögzítés típusa: csavaros és rögzíthető
NEM érintkezők száma: 1
Méret S3
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 600 V

Motorfeszültség: 400 V

Termék típus: Lágyindító

Csatlakozási áram: 80 A

Motorteljesítmény 400 V-nál: 45 kW

Névleges feszültség: 480 V

Kivitel: Csavaros csatlakozó

Gyártói szám: 3RW30461BB14

Névleges áram: 80 A

Névleges áramerősség, kerekítve: 80 A

Gyártói szám: 3RW3046-1BB14

Motorteljesítmény 230 V/400 V-nál: 45 kW

Méret: (Sz x Ma x Mé) 70 x 170 x 190 mm

Csatlakozó: Csavaros kapocs

Szélesség: 70 mm

Magasság: 170 mm

Mélység: 190 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 80 A

: 22 kW

: 45 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1746702 Lágyindító Siemens 3RW3046-1BB14

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1746702 Lágyindító Siemens 3RW3046-1BB14

Leírás

SIRIUS lágy indítók S3 80 A, 45 kW / 400 V, 40 ° C AC 200-480 V, AC / DC 110-230 V Csavaros csatlakozók SIRIUS 3RW30 lágy indítók standard alkalmazásokhoz a háromfázisú aszinkronmotorok zökkenőmentes indításához. Folyamatos indítás, az áramcsúcsok csökkentése, a hálózati feszültség ingadozásának elkerülése az indításkor, a tápegység hálózatának enyhítése, a meghajtó mechanikai terhelésének csökkentése, jelentős tér és vezetékezési megtakarítás a csillag-delta startokhoz és a frekvenciaváltókhoz képest, karbantartásmentes váltás és egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, és kevesebb fűtést biztosít a vezérlőszekrényben. Világszerte jóváhagyások (pl. IEC és UL / CSA). A 3RW lágyindítók 690 V-os hálózatokhoz állnak rendelkezésre széles tápfeszültség tartományban, különböző vezérlőfeszültségekkel és a csavaros és rugós csatlakozással együtt. A 3RW30 / 40 esetében további változatok vannak a 24 V-os vezérlőfeszültséggel. Néhány 3RW40 méret az S3 méretig, valamint az összes 3RW44 szintén termisztoros motorvédelmet kínál. Az opcionális csatlakozómodullal a lágy indítók szerelhetők fel a megszakítókra, még rugós csatlakozású változatok esetén is. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
