Name: Lágyindító Siemens 3RW4024-2TB04
Brand: Siemens
SKU: 1746712
Availability: BackOrder

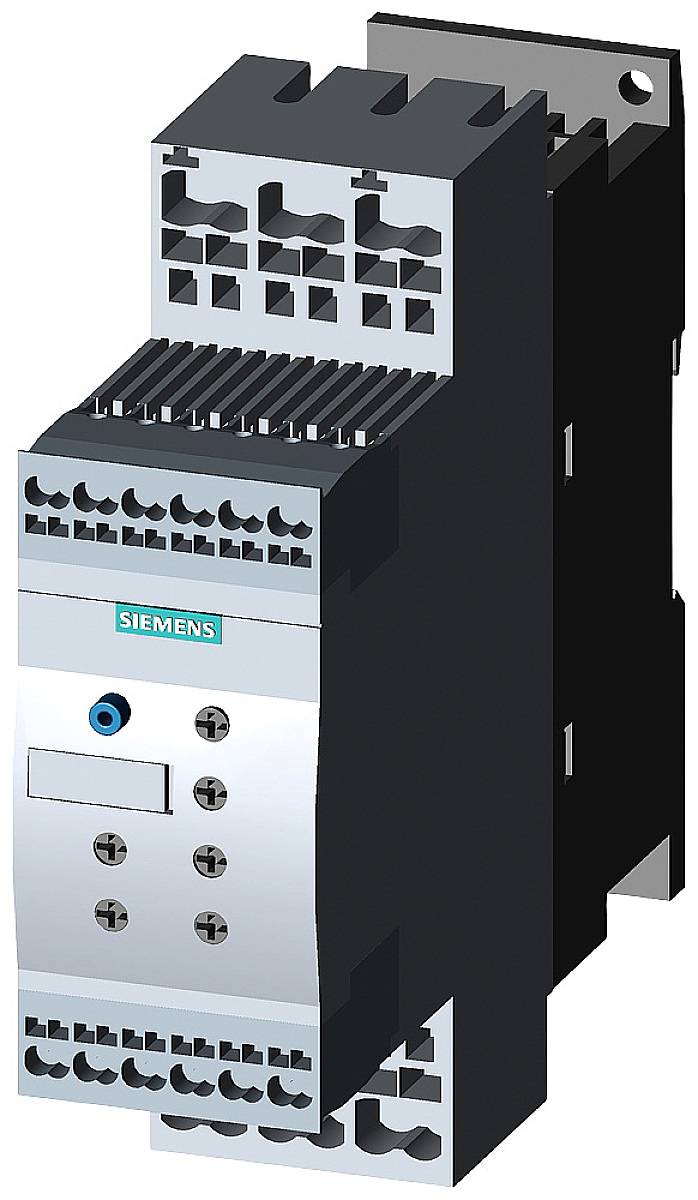

Egy Siemens gyártmányú elektromos mágneskapcsoló, amelyet elektromos teljesítmények vezérlésére használnak kapcsolóberendezésekben. Főbb jellemzők: többpólusú csatlakozók.

Egy nyitott elosztószekrény, amely több szinten különböző elektromos komponenseket és huzalozásokat tartalmaz.

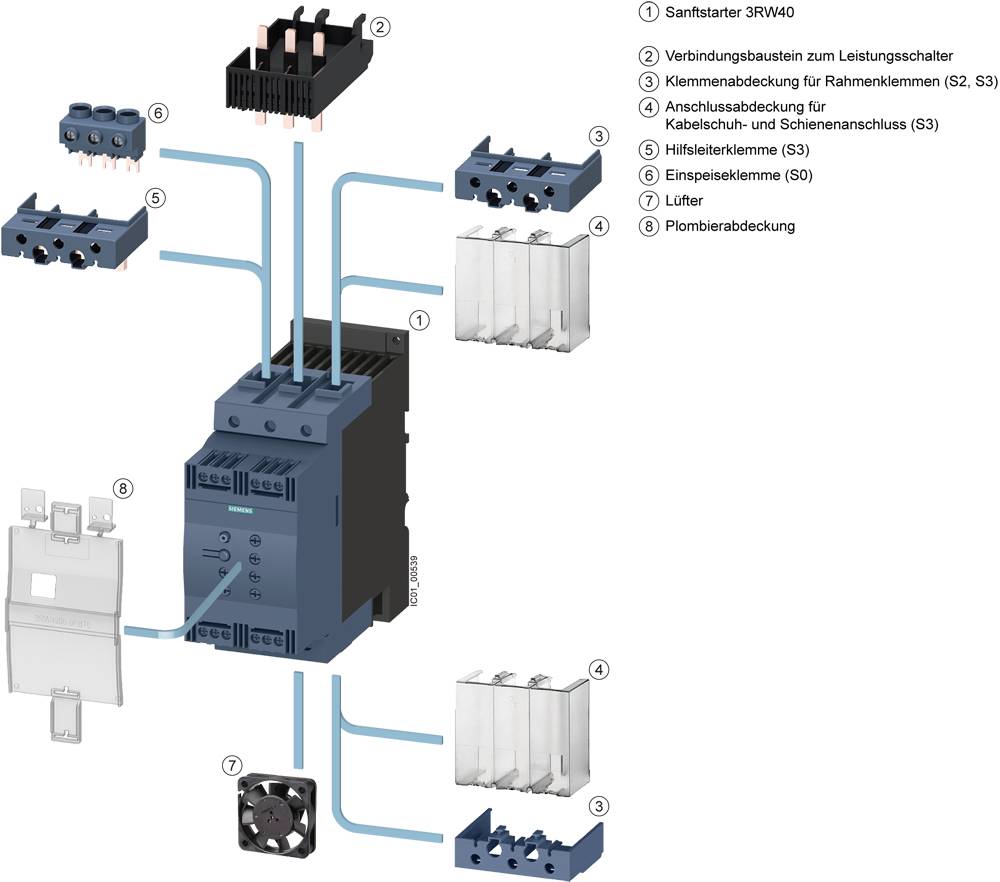

'A 3RW40 lágy indító robbanásszerű ábrázolása jelölt komponensekkel: csatlakozóelem, kapocsfedél, csatlakozórészek és ventilátor.'

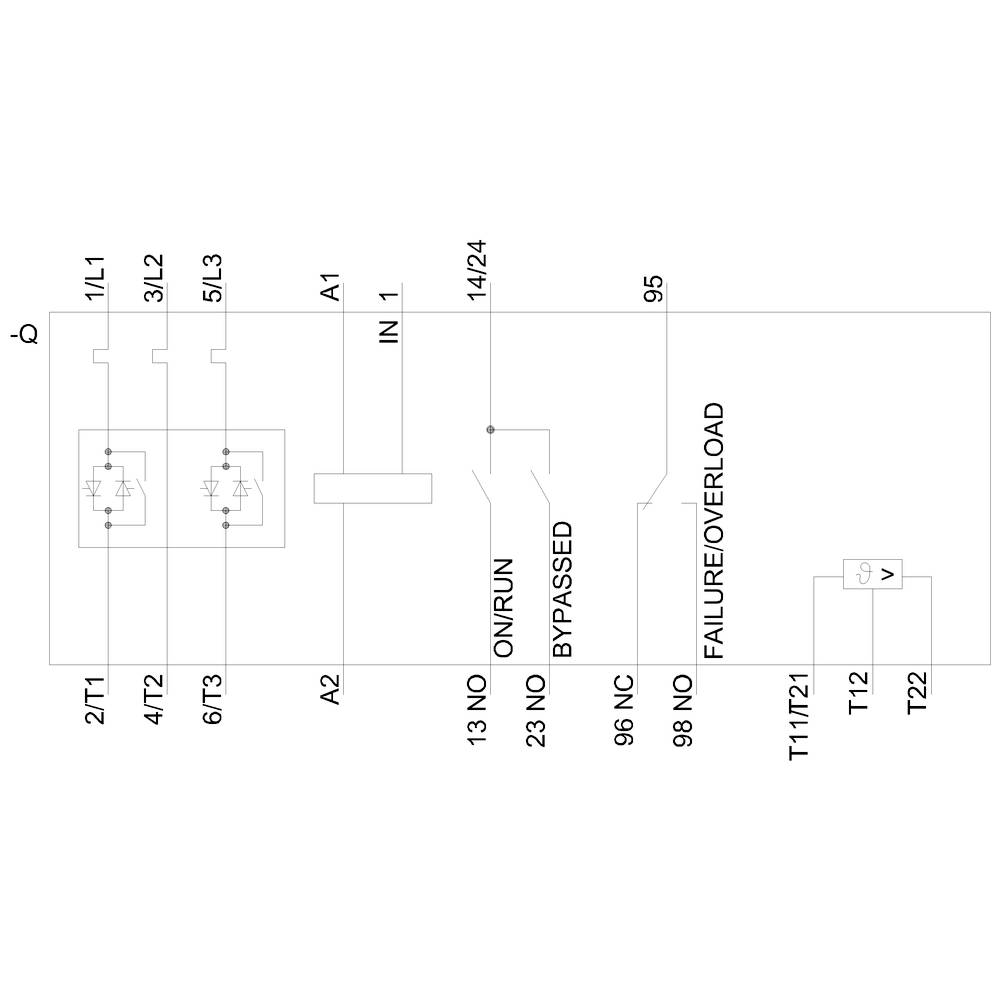

Egy elektromos áramkör kapcsolási rajza mágneskapcsolókkal és relékkel motorvezérléshez, amely bemutatja a csatlakozásokat és az érintkezők megjelöléseit.

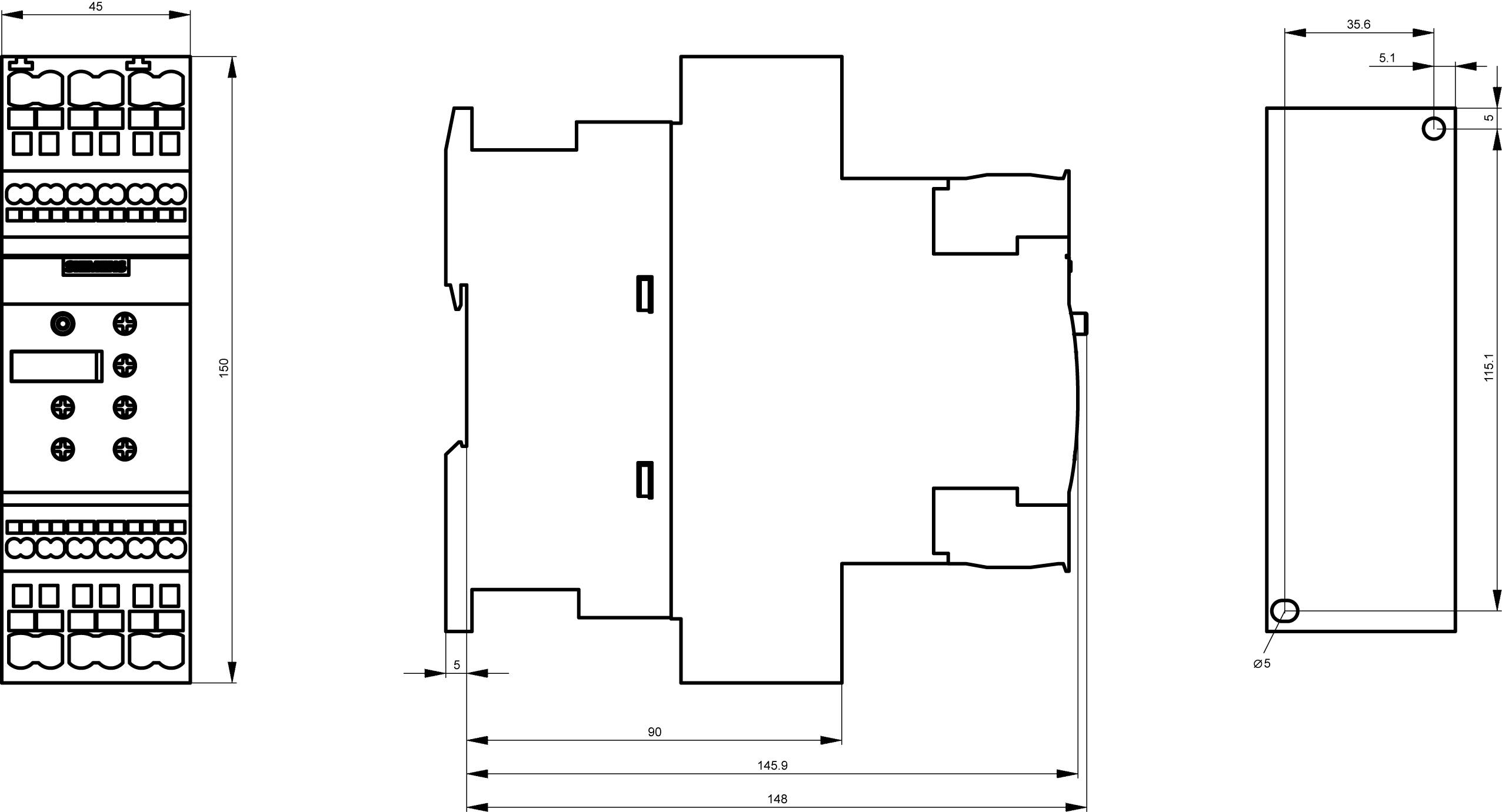

Elektronikus eszköz műszaki rajza. Három nézet: elölnézet, oldalnézet és felülnézet, pontos méretmegadással milliméterben.

1/5

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 2027. 02. 02. [K.]

Szám

Összesen (246 990 Ft / Darab)

246 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Rögzítés típusa: csavaros és rögzíthető
NEM érintkezők száma: 2
Váltók száma: 1
Méret S0
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 600 V

Motorfeszültség: 200 - 480 V AC V

Termék típus: Lágyindító

Csatlakozási áram: 12.5 A

Motorteljesítmény 400 V-nál: 5.5 kW

Névleges feszültség: 480 V

Kivitel: Húzórugó csatlakozó

Gyártói szám: 3RW40242TB04

Névleges áram: 12.5 A

Névleges áramerősség, kerekítve: 12.5 A

Gyártói szám: 3RW4024-2TB04

Motorteljesítmény 230 V/400 V-nál: 5.5 kW

Méret: (Sz x Ma x Mé) 45 x 150 x 155 mm

Csatlakozó: Húzórugós csatlakozó

Szélesség: 45 mm

Magasság: 150 mm

Mélység: 155 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP20

: Other

: 12.5 A

: 3 kW

: 5.5 kW

: 40 °C

: TRUE

: AC/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1746712 Lágyindító Siemens 3RW4024-2TB04

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1746712 Lágyindító Siemens 3RW4024-2TB04

Leírás

SIRIUS lágyindítók S0 12,5 A, 5,5 kW / 400 V, 40 ° C AC 200-480 V, 24 V AC / DC Rugós terminálok Termisztoros motorvédelem SIRIUS 3RW40 lágyindító standard alkalmazásokhoz a háromfázisú aszinkron motorok lassú indításához és leállításához. Folyamatos indítás, az áramcsúcsok csökkentése, a hálózati feszültség ingadozásának elkerülése az indításkor, a tápegység hálózatának enyhítése, a meghajtó mechanikai terhelésének csökkentése, jelentős tér és vezetékezési megtakarítás a csillag-delta startokhoz és a frekvenciaváltókhoz képest, karbantartásmentes váltás és egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, és kevesebb fűtést biztosít a vezérlőszekrényben. Az intelligens felügyeleti funkciók védik a lágy indítót a túlmelegedés ellen, és a motor túlterhelés ellen. Ezenkívül korlátozhatja az áramot az indításkor egy beállítható maximális értékre. Az integrált távoli alaphelyzetbe állítás lehetővé teszi a hibák gyors és könnyű eltávolítását. Világszerte jóváhagyások (pl. IEC és UL / CSA) potenciálisan robbanásveszélyes alkalmazásokhoz (ATEX vagy IEC Ex). A 3RW lágyindítók 690 V-os hálózatokhoz állnak rendelkezésre széles tápfeszültség tartományban, különböző vezérlőfeszültségekkel és a csavaros és rugós csatlakozással együtt. A 3RW30 / 40 esetében további változatok vannak a 24 V-os vezérlőfeszültséggel. Néhány 3RW40 méret az S3 méretig, valamint az összes 3RW44 szintén termisztoros motorvédelmet kínál. Az opcionális csatlakozómodullal a lágy indítók szerelhetők fel a megszakítókra, még rugós csatlakozású változatok esetén is. Az opcionális ventilátor még sűrűbb konstrukciót tesz lehetővé a vezérlőszekrényben. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
