Name: Lágyindító Siemens 3RW4036-1BB04
Brand: Siemens
SKU: 1746942
Availability: BackOrder

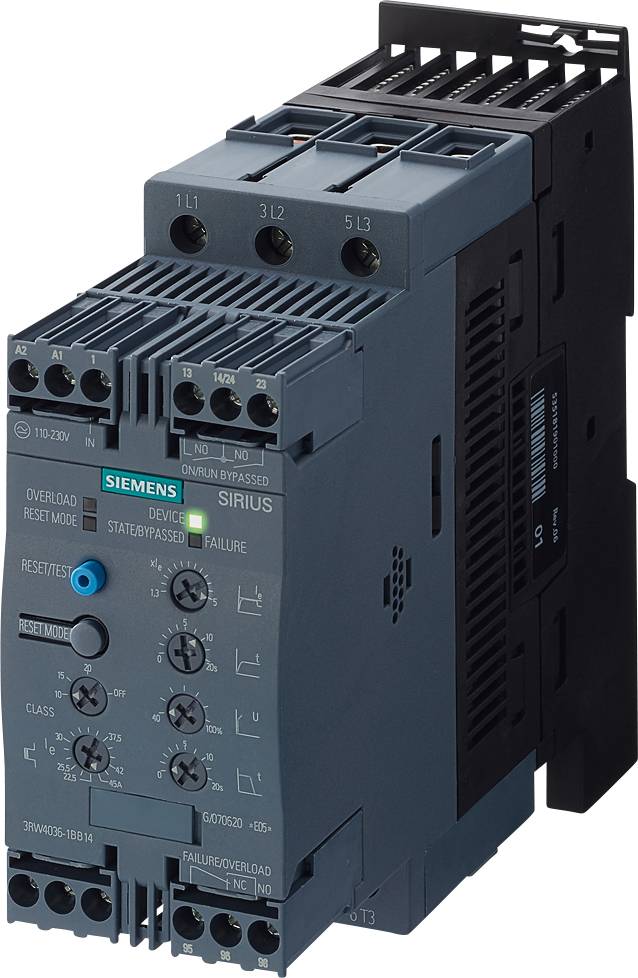

Siemens elektromos készülék, Sirius modell, ipari kapcsolóberendezések vezérlésére használva, fekete-szürke házban.

Egy nyitott elektromos szekrény, amelyben különböző elektromos alkatrészek és kábelek vannak rendezetten elhelyezve több polcon.

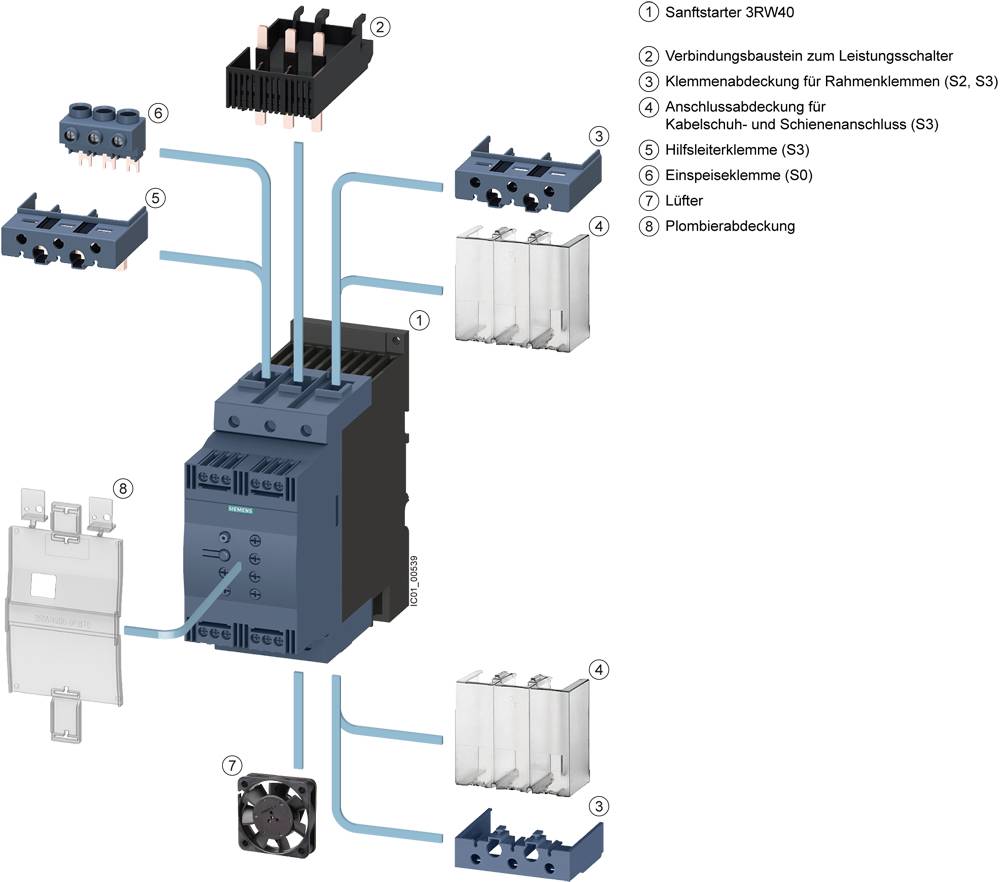

A kapcsolási rajz egy 3RW40 típusú lágyindítót mutat, amelynek olyan komponensei vannak, mint a csatlakozósínek, sorkapocs-védők, csatlakozó-takarók és ventilátor.

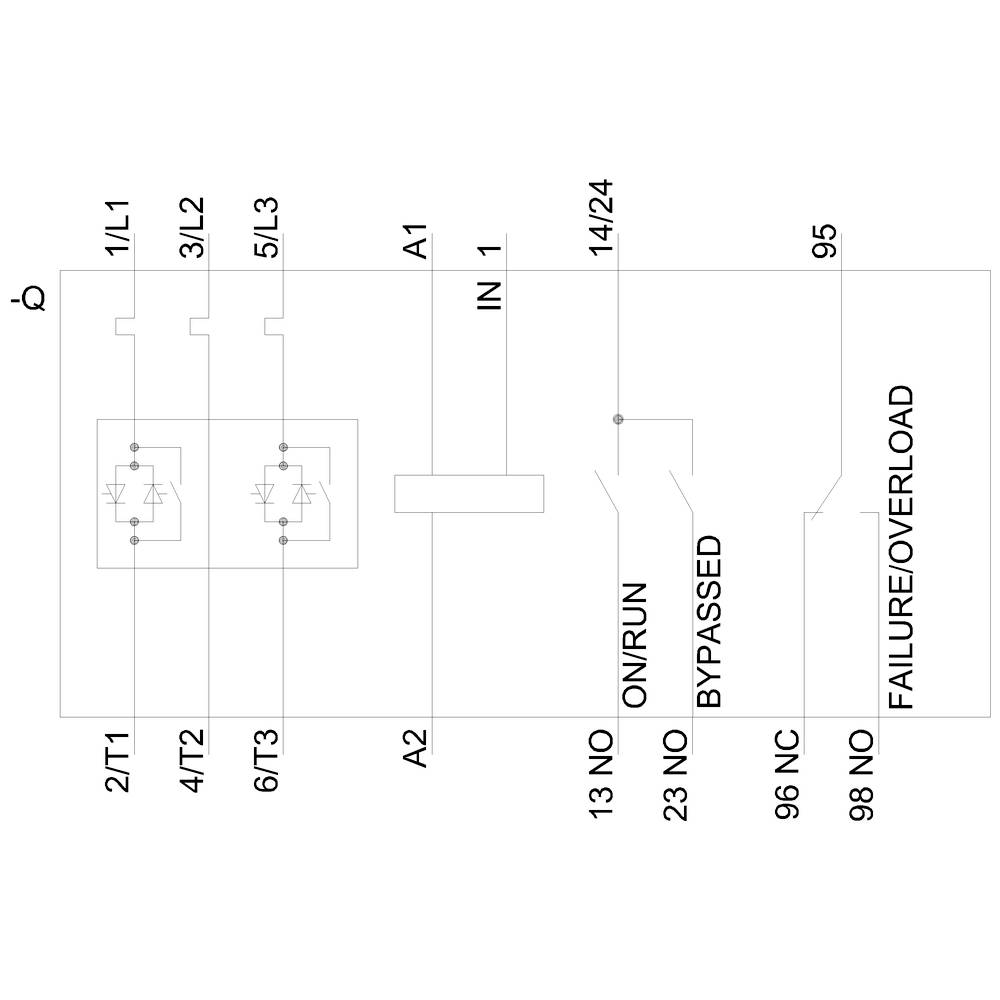

A kapcsolási rajz védelmi kapcsolást mutat be BE/KI kapcsolóval, túlterhelés védelemmel és áthidalóval. A feliratok tartalmazzák az 'ON/ÜZEM', 'ÁTHIDALVA', 'HIBA/TÚLTERHELÉS' feliratokat.

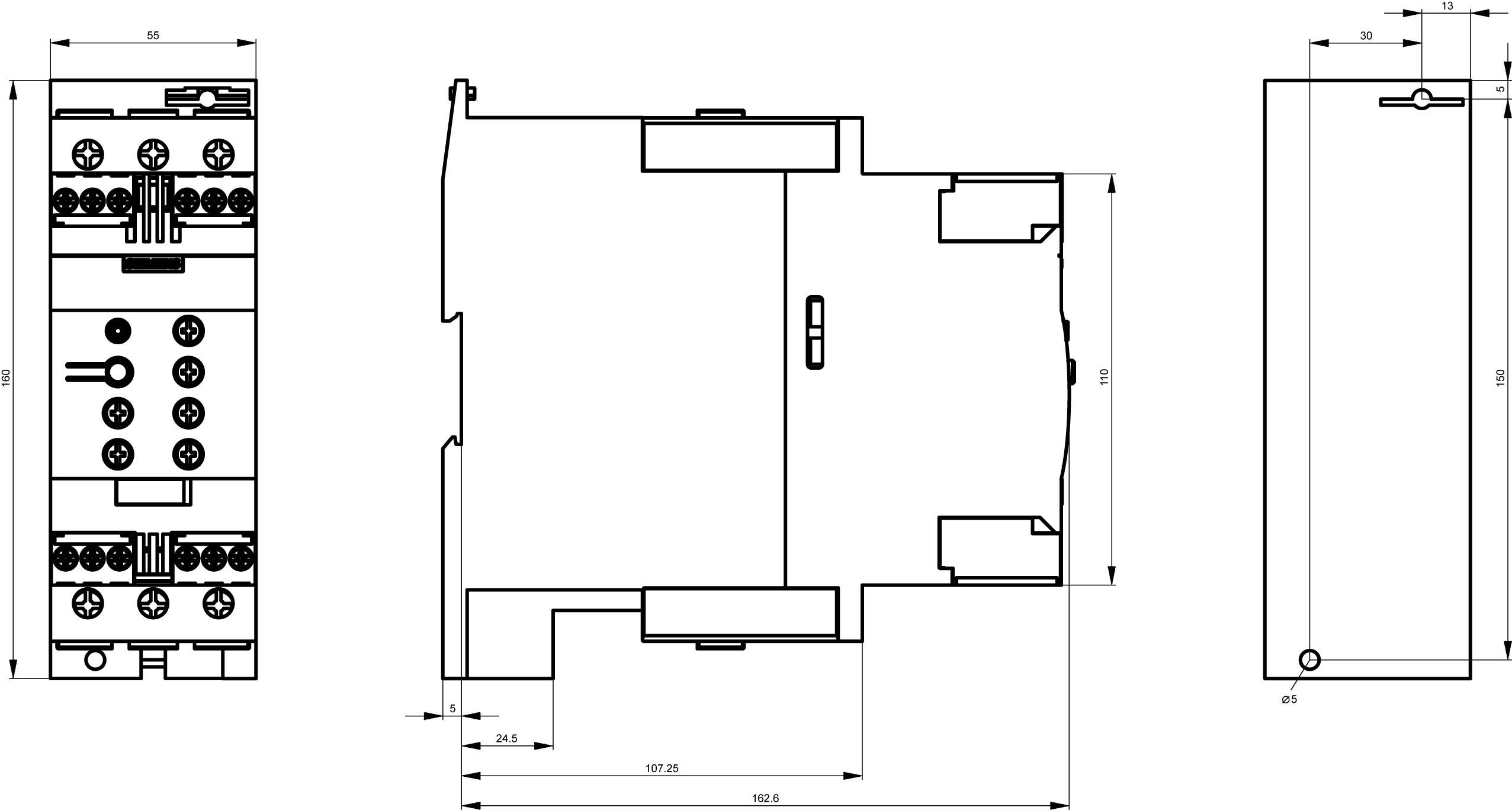

Műszaki rajz egy elektromos készülékről elöl- és oldalnézetben. A méretek milliméterben vannak megadva.

1/5

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 17. [K.]

Szám

Összesen (373 990 Ft / Darab)

373 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP00
Rögzítés típusa: csavaros és rögzíthető
NEM érintkezők száma: 2
Váltók száma: 1
Méret S2
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 600 V

Motorfeszültség: 400 V

Termék típus: Lágyindító

Csatlakozási áram: 45 A

Motorteljesítmény 400 V-nál: 22 kW

Névleges feszültség: 480 V

Kivitel: Csavaros csatlakozó

Gyártói szám: 3RW40361BB04

Névleges áram: 45 A

Névleges áramerősség, kerekítve: 45 A

Gyártói szám: 3RW4036-1BB04

Motorteljesítmény 230 V/400 V-nál: 22 kW

Méret: (Sz x Ma x Mé) 55 x 160 x 170 mm

Csatlakozó: Csavaros kapocs

Szélesség: 55 mm

Magasság: 160 mm

Mélység: 170 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

Súly: 1.30

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 45 A

: 11 kW

: 22 kW

: 40 °C

: TRUE

: AC/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1746942 Lágyindító Siemens 3RW4036-1BB04

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1746942 Lágyindító Siemens 3RW4036-1BB04

Leírás

SIRIUS lágyindító S2 45 A, 22 kW/400 V, 40 °C AC 200-480 V, AC/DC 24 V csavaros csatlakozók SIRIUS 3RW40 lágyindító standard alkalmazásokhoz háromfázisú aszinkron motorok lágyindításához és leállításához.
Fokozatmentes indítás, áramcsúcsok csökkentése, hálózati feszültségingadozások elkerülése indításkor, a táphálózat tehermentesítése, a hajtás mechanikai igénybevételének csökkentése, jelentős hely- és vezetékezési megtakarítás a csillag-delta indítókhoz és frekvenciaváltókhoz képest, karbantartásmentes kapcsolás és rendkívül egyszerű kezelés. Az integrált bypass nagyon kompakt kialakítást tesz lehetővé, és kevesebb felmelegedést biztosít a vezérlőszekrényben. Az intelligens felügyeleti funkciók védik a lágyindítót a túlmelegedéstől és a motort a túlterheléstől. Indításkor az áramot egy beállítható maximális értékre is korlátozhatja. Az integrált távoli visszaállítással gyorsan és egyszerűen megoldhatja a problémákat távolról. Világszerte érvényes jóváhagyások (pl. IEC és UL/CSA), valamint potenciálisan robbanásveszélyes alkalmazásokhoz (ATEX vagy IEC Ex).
A 3RW lágyindítók akár 690 V-os hálózatokhoz is kaphatók széles teljesítménytartományban, különböző vezérlőfeszültségekkel, valamint következetesen csavaros és rugós csatlakozásokkal. A 3RW30/40 típushoz további, 24 V-os vezérlőfeszültséggel rendelkező változatok is kaphatók. Néhány 3RW40 típus S3 méretig, valamint az összes 3RW44 típus termisztoros motorvédelmet is kínál.
Az opcionális csatlakozómodullal a lágyindítók a megszakítókhoz csatlakoztathatók, még a rugós csatlakozókkal ellátott változatok esetében is. Az opcionális ventilátor még szorosabb kialakítást tesz lehetővé a vezérlőszekrényben.
Egyszerű, hatékony, mindig naprakész – a SIRIUS moduláris rendszer.
