Name: Lágyindító Siemens 3RW4037-1BB15
Brand: Siemens
SKU: 1746951
Availability: BackOrder

Egy elektronikus védőeszköz ábrázolása, amelyet az elektrotechnikában elektromos áramkörök vezérlésére használnak.

Egy nyitott kapcsolószekrény, amelyben a kábelek, kapcsolók és vezérlőegységek rendezetten helyezkednek el. A technika és a kábelezés látható.

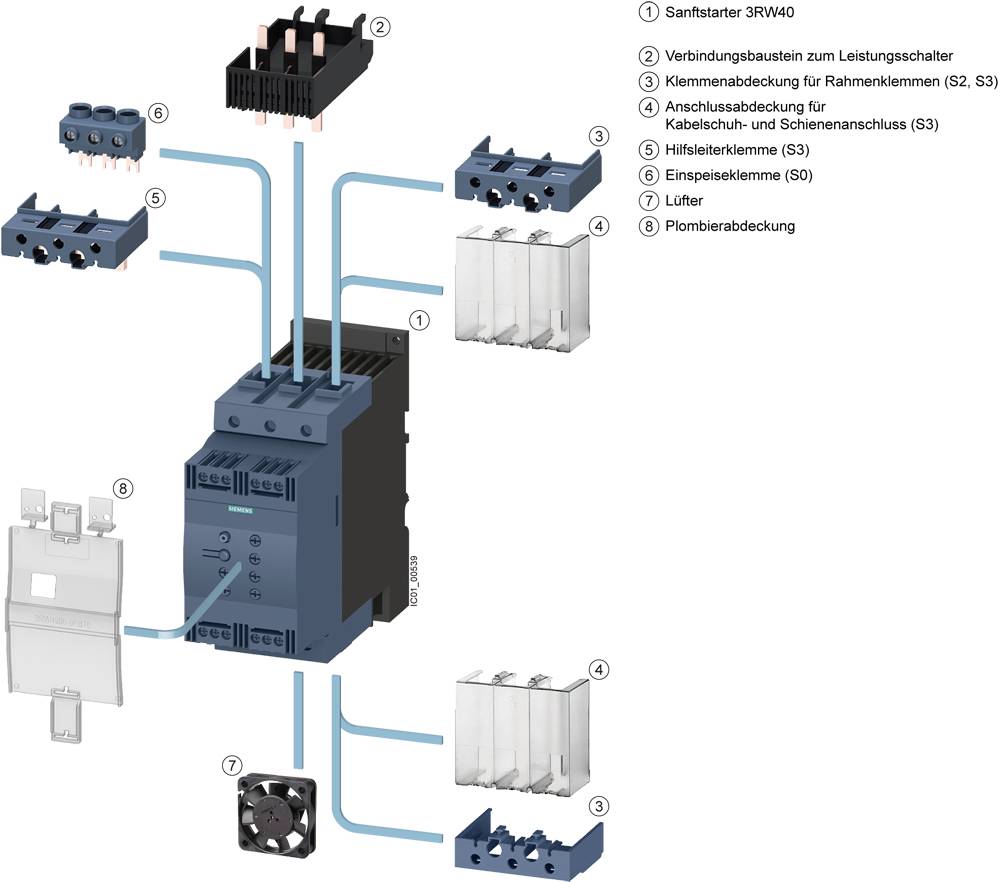

A 3RW40 lágy indító ábrázolása felcímkézett komponensekkel: csatlakozókészlet, sorkapocs-fedél, csatlakozóvédelem, betűző csatlakozó és egyebek.

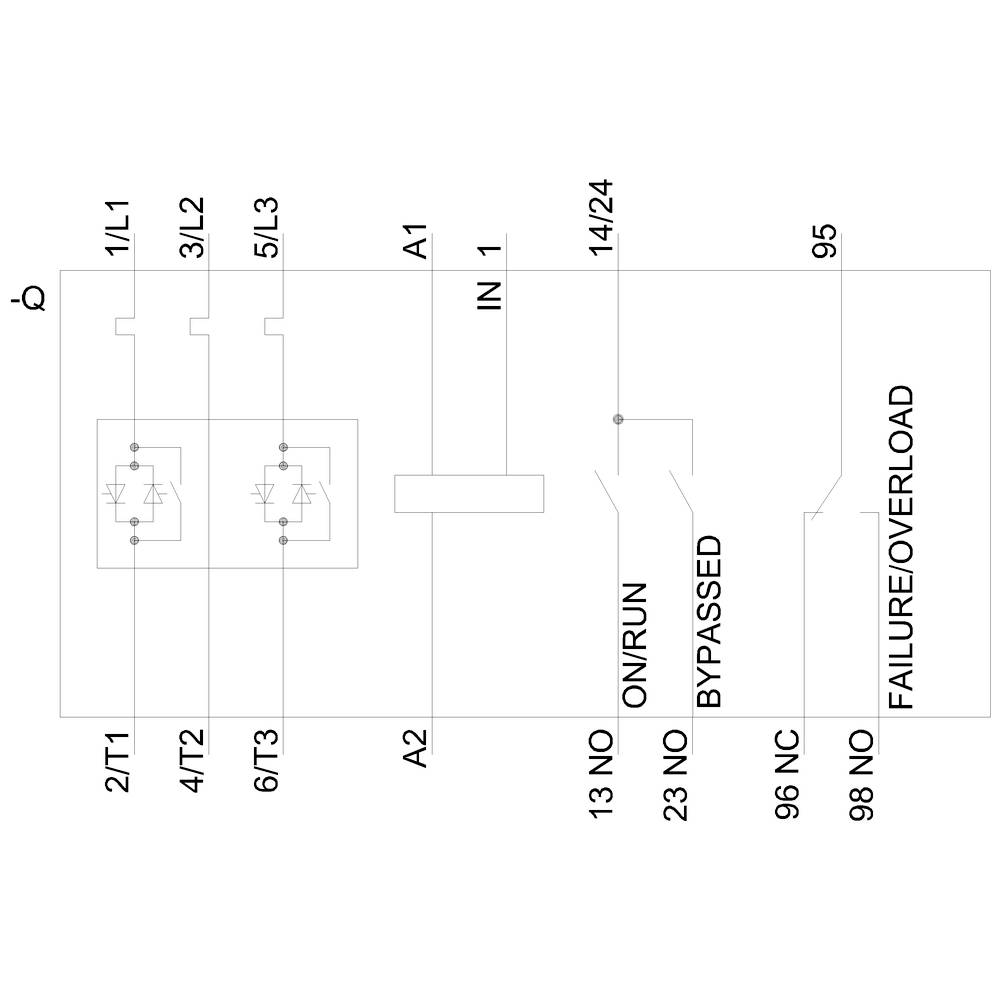

Villamos elosztószekrény elvi kapcsolási rajza csatlakozókkal és érintkezőkkel, beleértve az IN 1, ON/RUN, BYPASSED, FAILURE/OVERLOAD jelzéseket.

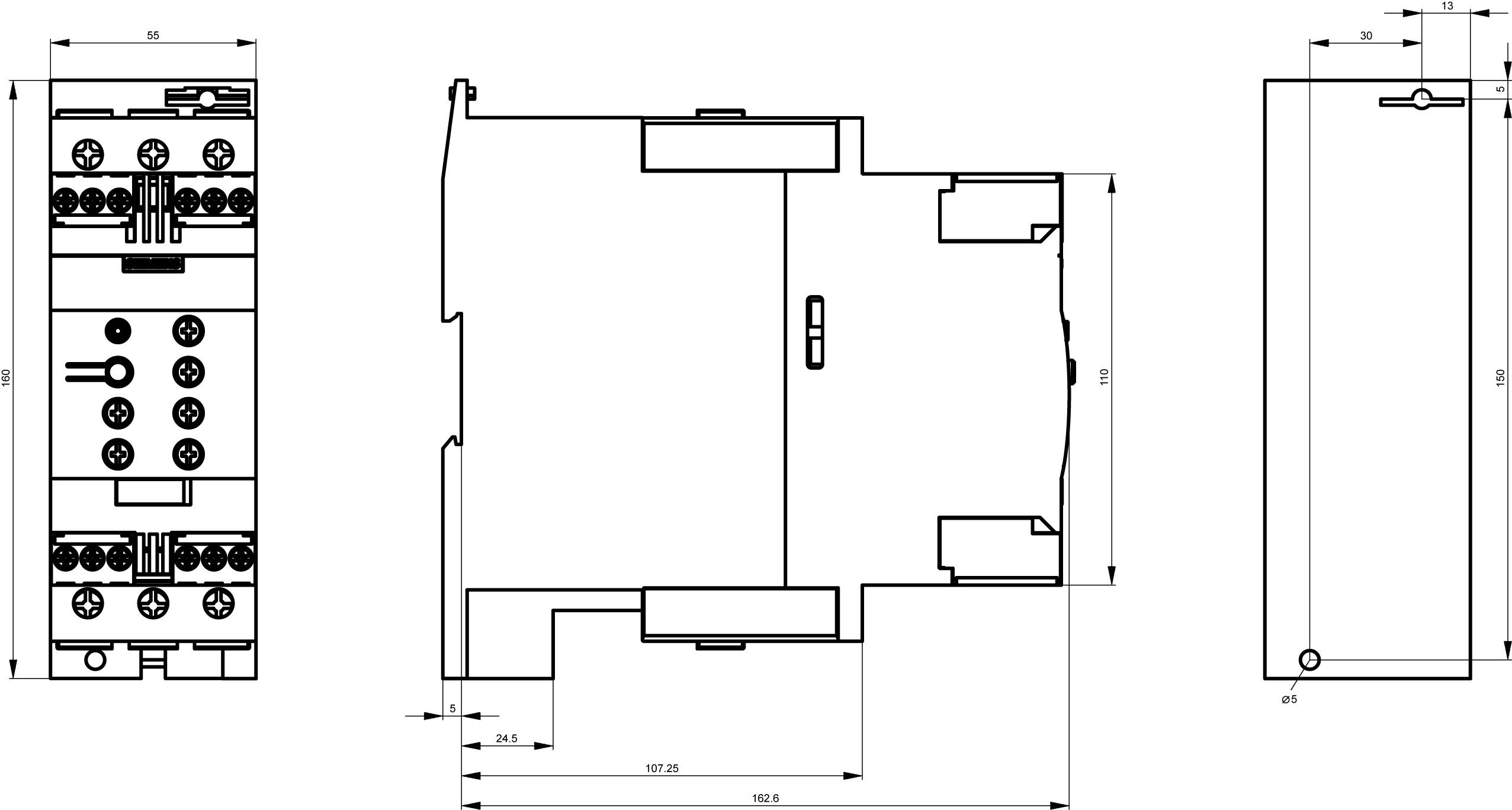

Egy elektromos alkatrész műszaki rajza elölnézeti, oldalnézeti és felülnézeti nézetekkel, valamint méretmegjelölésekkel.

1/5

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 16. [H.]

Szám

Összesen (508 990 Ft / Darab)

508 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP00
Rögzítés típusa: csavaros és rögzíthető
NEM érintkezők száma: 2
Váltók száma: 1
Méret S2
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 600 V

Motorfeszültség: 400 V

Termék típus: Lágyindító

Csatlakozási áram: 63 A

Motorteljesítmény 400 V-nál: 30 kW

Névleges feszültség: 600 V

Kivitel: Csavaros csatlakozó

Gyártói szám: 3RW40371BB15

Névleges áram: 63 A

Névleges áramerősség, kerekítve: 63 A

Gyártói szám: 3RW4037-1BB15

Motorteljesítmény 230 V/400 V-nál: 30 kW

Méret: (Sz x Ma x Mé) 55 x 160 x 170 mm

Csatlakozó: Csavaros kapocs

Szélesség: 55 mm

Magasság: 160 mm

Mélység: 170 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 63 A

: 30 kW

: 40 °C

: TRUE

: AC/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1746951 Lágyindító Siemens 3RW4037-1BB15

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1746951 Lágyindító Siemens 3RW4037-1BB15

Leírás

SIRIUS lágyindítók S2 63 A, 37 kW / 500 V, 40 ° C AC 400-600 V, AC / DC 110-230 V Csavaros csatlakozók SIRIUS 3RW40 lágy indítók standard alkalmazásokhoz a háromfázisú aszinkron motorok lassú indításához és leállításához. Folyamatos indítás, az áramcsúcsok csökkentése, a hálózati feszültség ingadozásának elkerülése az indításkor, a tápegység hálózatának enyhítése, a meghajtó mechanikai terhelésének csökkentése, jelentős tér és vezetékezési megtakarítás a csillag-delta startokhoz és a frekvenciaváltókhoz képest, karbantartásmentes váltás és egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, és kevesebb fűtést biztosít a vezérlőszekrényben. Az intelligens felügyeleti funkciók védik a lágy indítót a túlmelegedés ellen, és a motor túlterhelés ellen. Ezenkívül korlátozhatja az áramot az indításkor egy beállítható maximális értékre. Az integrált távoli alaphelyzetbe állítás lehetővé teszi a hibák gyors és könnyű eltávolítását. Világszerte jóváhagyások (pl. IEC és UL / CSA) potenciálisan robbanásveszélyes alkalmazásokhoz (ATEX vagy IEC Ex). A 3RW lágyindítók 690 V-os hálózatokhoz állnak rendelkezésre széles tápfeszültség tartományban, különböző vezérlőfeszültségekkel és a csavaros és rugós csatlakozással együtt. A 3RW30 / 40 esetében további változatok vannak a 24 V-os vezérlőfeszültséggel. Néhány 3RW40 méret az S3 méretig, valamint az összes 3RW44 szintén termisztoros motorvédelmet kínál. Az opcionális csatlakozómodullal a lágy indítók szerelhetők fel a megszakítókra, még rugós csatlakozású változatok esetén is. Az opcionális ventilátor még sűrűbb konstrukciót tesz lehetővé a vezérlőszekrényben. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
