Name: Lágyindító Siemens 3RW4047-2BB04
Brand: Siemens
SKU: 1751099
Availability: BackOrder

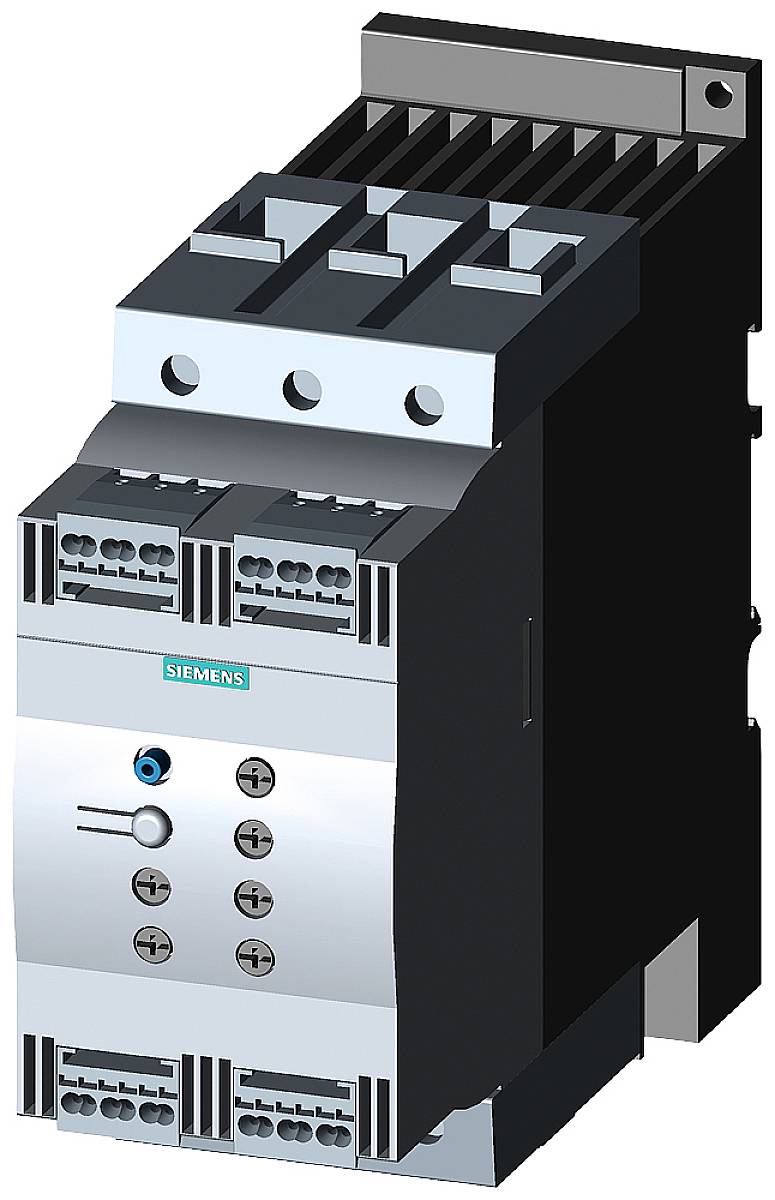

Egy Siemens kapcsoló, ipari vezérlőegység elektromos terhelések irányítására. Sötét ház, csatlakozó sorkapcsokkal felül és alul.

Kapcsolószekrény nyitott üvegajtóval, amely több polcon rendszerezett kábelezést és elektronikai alkatrészeket mutat.

Egy 3RW40 típusú lágyindító robbantott ábrázolása a következő komponensekkel: csatlakozókészlet, kapocsfedél, csatlakozófedél, betáplálási kapocs, ventilátor.

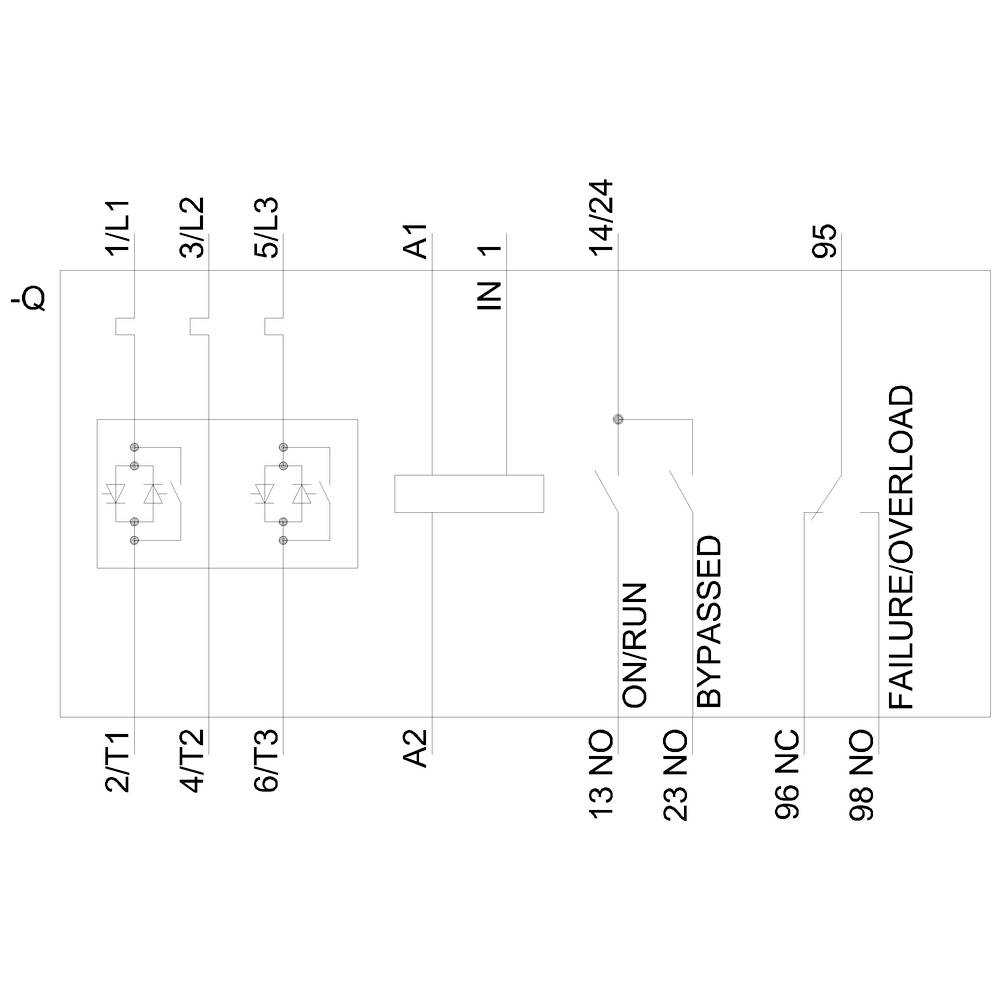

Kapcsolási rajz mutatja az elektromos vezérlést csatlakozó feliratokkal: 'Ö', 'IN 1', 'HIBA/TÚLTERHELÉS', és kapcsolók 'BE/FUTÁS', 'ÁTHIDALVA'.

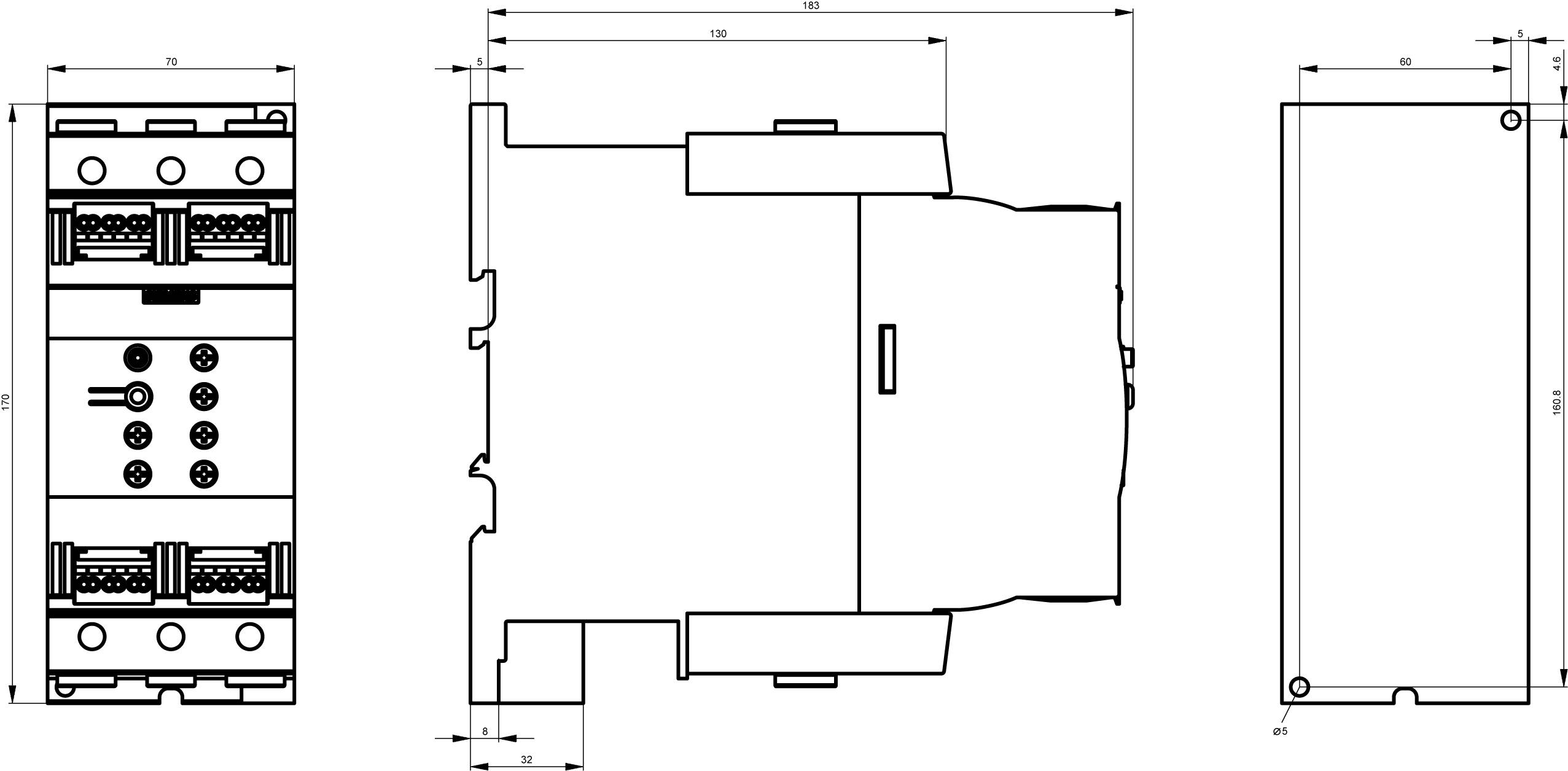

Egy elektromos alkatrész műszaki rajza méretekkel. Elölnézet, oldalnézet és felülnézet mutatja a készülék részleteit és méreteit.

1/5

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 2027. 02. 02. [K.]

Szám

Összesen (635 990 Ft / Darab)

635 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP00
Rögzítés típusa: csavaros és rögzíthető
NEM érintkezők száma: 2
Váltók száma: 1
Méret S3
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 600 V

Motorfeszültség: AC 200-480 V/AC

Termék típus: Lágyindító

Csatlakozási áram: 106 A

Motorteljesítmény 400 V-nál: 55 kW

Névleges feszültség: 480 V

Kivitel: Csavaros csatlakozó

Gyártói szám: 3RW40472BB04

Névleges áram: 106 A

Névleges áramerősség, kerekítve: 106 A

Gyártói szám: 3RW4047-2BB04

Motorteljesítmény 230 V/400 V-nál: 55 kW

Méret: (Sz x Ma x Mé) 70 x 170 x 190 mm

Csatlakozó: Húzórugós csatlakozó

Szélesség: 70 mm

Magasság: 170 mm

Mélység: 190 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 106 A

: 30 kW

: 55 kW

: 40 °C

: TRUE

: AC/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1751099 Lágyindító Siemens 3RW4047-2BB04

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1751099 Lágyindító Siemens 3RW4047-2BB04

Leírás

SIRIUS lágy indítók S3 106 A, 55 kW / 400 V, 40 ° C AC 200-480 V, 24 V AC / DC Rugós csatlakozók SIRIUS 3RW40 lágyindítók szabványos alkalmazásokhoz a háromfázisú aszinkronmotorok lassú indításához és leállításához. Folyamatos indítás, az áramcsúcsok csökkentése, a hálózati feszültség ingadozásának elkerülése az indításkor, a tápegység hálózatának enyhítése, a meghajtó mechanikai terhelésének csökkentése, jelentős tér és vezetékezési megtakarítás a csillag-delta startokhoz és a frekvenciaváltókhoz képest, karbantartásmentes váltás és egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, és kevesebb fűtést biztosít a vezérlőszekrényben. Az intelligens felügyeleti funkciók védik a lágy indítót a túlmelegedés ellen, és a motor túlterhelés ellen. Ezenkívül korlátozhatja az áramot az indításkor egy beállítható maximális értékre. Az integrált távoli alaphelyzetbe állítás lehetővé teszi a hibák gyors és könnyű eltávolítását. Világszerte jóváhagyások (pl. IEC és UL / CSA) potenciálisan robbanásveszélyes alkalmazásokhoz (ATEX vagy IEC Ex). A 3RW lágyindítók 690 V-os hálózatokhoz állnak rendelkezésre széles tápfeszültség tartományban, különböző vezérlőfeszültségekkel és a csavaros és rugós csatlakozással együtt. A 3RW30 / 40 esetében további változatok vannak a 24 V-os vezérlőfeszültséggel. Néhány 3RW40 méret az S3 méretig, valamint az összes 3RW44 szintén termisztoros motorvédelmet kínál. Az opcionális csatlakozómodullal a lágy indítók szerelhetők fel a megszakítókra, még rugós csatlakozású változatok esetén is. Az opcionális ventilátor még sűrűbb konstrukciót tesz lehetővé a vezérlőszekrényben. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
