Name: Laserfuchs Pontlézer Elliptikus 1 mW
Brand: Laserfuchs
SKU: 2987369
Availability: BackOrder

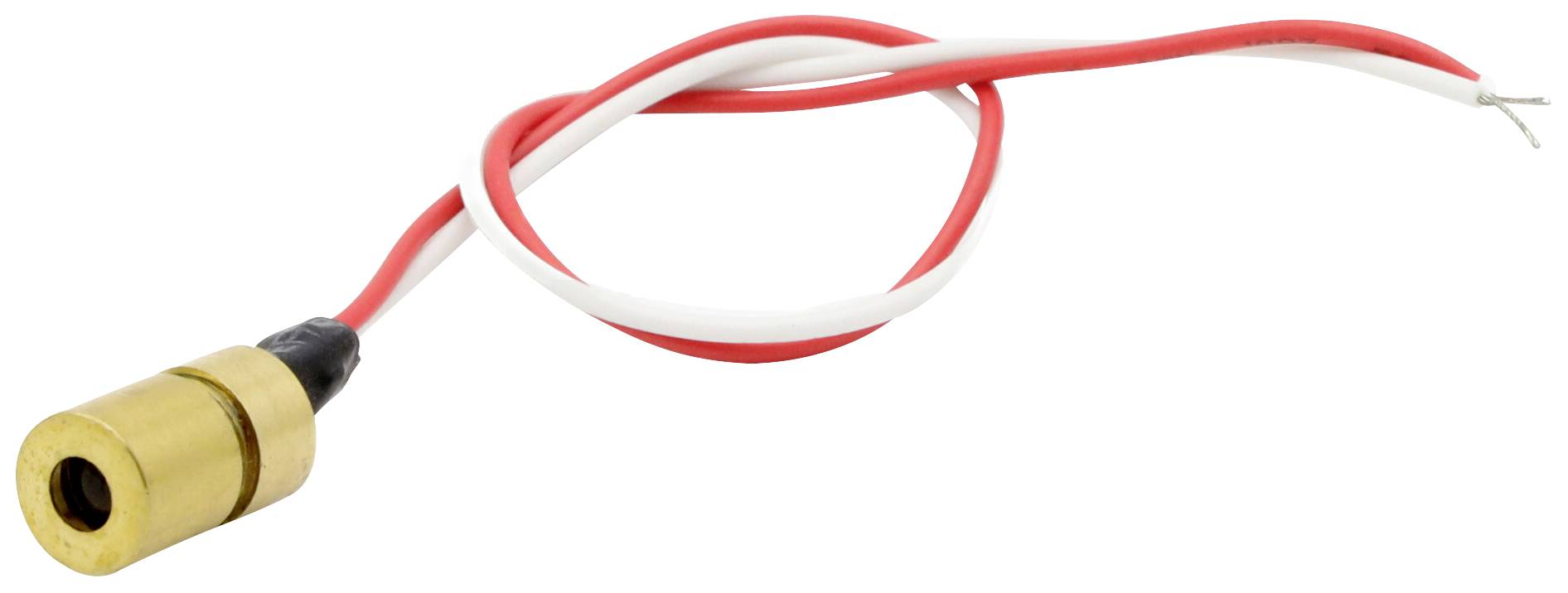

Egy sárgaréz henger két csatlakoztatott vezetékkel, egy pirossal és egy fehérrel, valószínűleg egy elektronikai alkatrész.

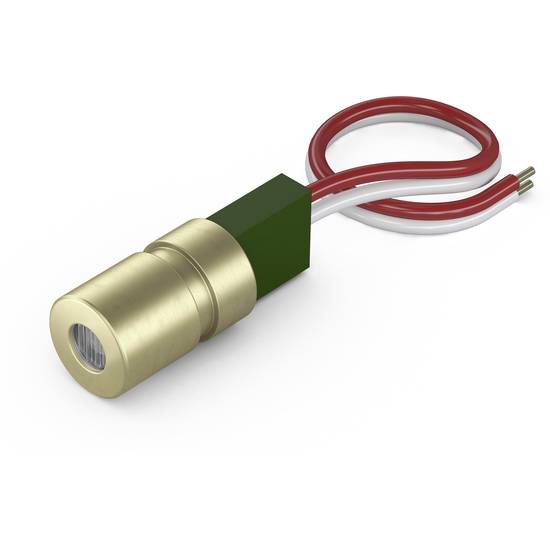

Egy hengeres, arany színű elektromos motor, amelyből piros és fehér kábelek lógnak ki a hátsó részénél.

Fekete háttér egy kis piros ponttal a közepén.

Egy nő egy laboratóriumban dolgozik egy optikai kísérletben, amelynek során vörös lézersugarakat irányít tükrökre és érzékelőkre.

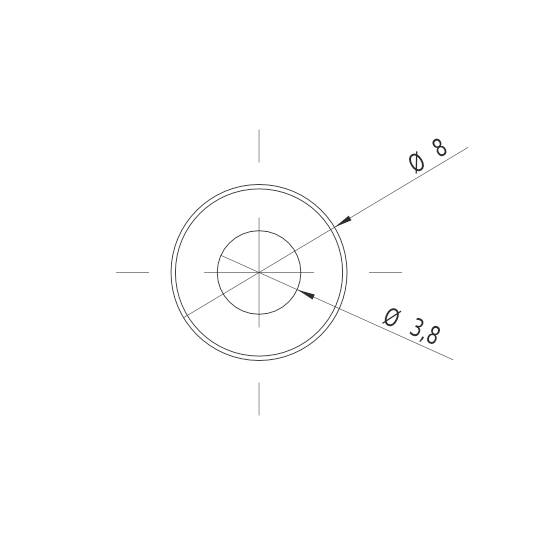

Műszaki rajz egy 8 és 3,8 átmérőjű körről, két középvonal jelzi a fontos méreteket.

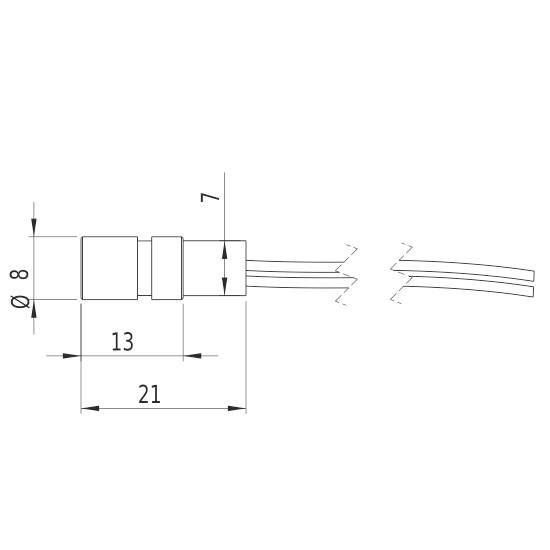

Egy hengeres érzékelő műszaki rajza kábellel. Méretek: hosszúság 21 mm, átmérő 8 mm, kábelcsatlakozás a jobb oldalon.

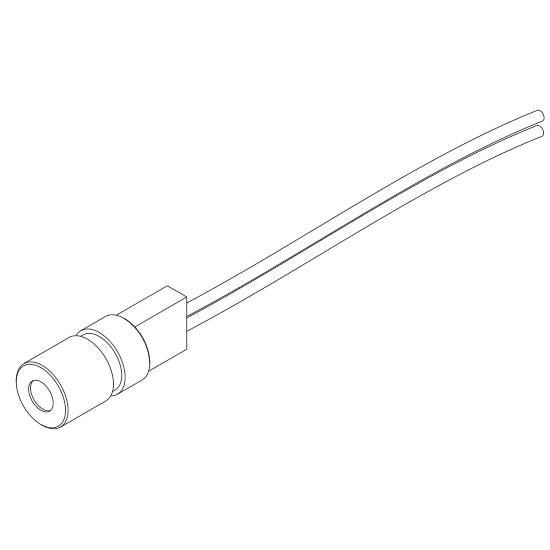

Egy hengeres csatlakozó műszaki rajza, amelyből két kábel áll ki.

1/7

Termék típus

Pontlézer

Sugárzási karakterisztika

Elliptikus

Hullámhossz

635 nm

Teljesítmény

1 mW

Átmérő

3.5 mm

Szállítás: 10. 28. [Sze.]

20 db

Szám

Összesen (8990Ft / Darab)

8990Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Pontlézer, piros, 635nm, 1mW, lézerosztály 2, fókusz kollimált, 3V DC, 8x23mm

Lézerosztály: 2
Sugárzási karakterisztika: Elliptikus

Műszaki adatok

Anyaga: sárgaréz
Optikai teljesítmény: 1mW
Élettartam: 3000 óra
Üzemi hőmérséklet: -20°C - 40°C
Tárolási hőmérséklet: -40°C ... 80 °C
Gerenda alakja: pont
2. lézerosztály
Eltérés: G - 0,8 mrad
Munkatávolság 10 m
Optika: akril lencse
Lézer technológia: dióda
Fókusz: kollimált
Lakhatási potenciál: VDD(+)
Házpotenciál: VDD(+)Fókusz: kollimált
GND kábel színe: fehér
Kábelhossz: 100 mm
Optika kimeneti átmérője: 3,5 mm

Termék típus: Pontlézer

Sugárzási karakterisztika: Elliptikus

Fókuszáló tulajdonság: Kollimált

Hullámhossz: 635 nm

: 1 mW

Átmérő: 3.5 mm

Hossz: 23 mm

Lézerosztály: 2

Sugár divergencia: 0.8 mrad

Munkatávolság: 10 m

Üzemi feszültség: 3 V/DC

Üzemáram: 30 mA

Anyag: Sárgaréz

Méret: (Ø x H) 3.5 mm x 23 mm

Súly: 3.5 g

RoHS konform: Igen

Szélesség: 8 mm

Hőmérséklet (max.): 40 °C

Hőmérséklet (min.): -20 °C

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2987369 Laserfuchs Pontlézer Elliptikus 1 mW

Információ

Információ 2987369 Laserfuchs Pontlézer Elliptikus 1 mW

Megfelelőségi nyilatkozat

Megfelelőségi nyilatkozat 2987369 Laserfuchs Pontlézer Elliptikus 1 mW

Kivitel

Pontlézer, piros, 635nm, 1mW, lézerosztály 2, fókusz kollimált, 3V DC, 8x23mm
Az LFD635-1-3(8x23) típusú lézer vörös lézerpont kivetítésére szolgál, amely a 635 nm-es hullámhossznak köszönhetően lényegesen jobban látható, mint egy hasonló 650 nm-es lézer. A lézer nagyon kompakt kialakítású (8x23 mm). A lézermodul élettartama meghaladja a 3000 órát. A kollimált lézersugárnak köszönhetően a keletkező foltméret folyamatosan növekszik a munkatávolság növekedésével. A kb. 30mA-es áramfelvétele igen csekély, ezért áramforrásként 2 elem használata nem okoz problémát és így a lézer modult nem helyhez kötötten lehet használni. Például használhatja a 2 x 1,5 voltos (AA) elemet tartalmazó akkumulátorcsomagunkat tápegységként. Ezt a pontlézert például szintező berendezésekben, lézeres jelölőrendszerekben és tárgyak pontos pozícionálására használják. Jellemző alkalmazási területek az alacsony költségű alkalmazások. Ez a modul a 2-es lézerosztályba tartozik.
Nyaláb jellemzői: elliptikus folt, foltméret 4..6mm@5m; A 635 nm-es lézerek jobb láthatósággal rendelkeznek, mint például a 650 nm-es lézerek.
Optikai teljesítmény: 1mW (lézerosztály 2); A fókusz kollimált
Nagyon kompakt kialakítás: 8x23mm; Tengelyeltérés: 3,0°-ig
Alkalmazásokhoz pl. lézeres vízmértékekhez, lézeres jelölőrendszerekhez, robotikához, hobbikhoz, kézművességhez, iparhoz és a bemutató szektorhoz.
Tápellátás 3V. Tápellátáshoz használhatja például a Picotronic 3V-os akkumulátorcsomagunkat vagy a Picotronic LFNT-3 tápegységünket.
Ez a szöveg gépi fordítással készült.

Leírás

Kivitel

Pontlézer, piros, 635nm, 1mW, lézerosztály 2, fókusz kollimált, 3V DC, 8x23mm
Az LFD635-1-3(8x23) típusú lézer vörös lézerpont kivetítésére szolgál, amely a 635 nm-es hullámhossznak köszönhetően lényegesen jobban látható, mint egy hasonló 650 nm-es lézer. A lézer nagyon kompakt kialakítású (8x23 mm). A lézermodul élettartama meghaladja a 3000 órát. A kollimált lézersugárnak köszönhetően a keletkező foltméret folyamatosan növekszik a munkatávolság növekedésével. A kb. 30mA-es áramfelvétele igen csekély, ezért áramforrásként 2 elem használata nem okoz problémát és így a lézer modult nem helyhez kötötten lehet használni. Például használhatja a 2 x 1,5 voltos (AA) elemet tartalmazó akkumulátorcsomagunkat tápegységként. Ezt a pontlézert például szintező berendezésekben, lézeres jelölőrendszerekben és tárgyak pontos pozícionálására használják. Jellemző alkalmazási területek az alacsony költségű alkalmazások. Ez a modul a 2-es lézerosztályba tartozik.
Nyaláb jellemzői: elliptikus folt, foltméret 4..6mm@5m; A 635 nm-es lézerek jobb láthatósággal rendelkeznek, mint például a 650 nm-es lézerek.
Optikai teljesítmény: 1mW (lézerosztály 2); A fókusz kollimált
Nagyon kompakt kialakítás: 8x23mm; Tengelyeltérés: 3,0°-ig
Alkalmazásokhoz pl. lézeres vízmértékekhez, lézeres jelölőrendszerekhez, robotikához, hobbikhoz, kézművességhez, iparhoz és a bemutató szektorhoz.
Tápellátás 3V. Tápellátáshoz használhatja például a Picotronic 3V-os akkumulátorcsomagunkat vagy a Picotronic LFNT-3 tápegységünket.
Ez a szöveg gépi fordítással készült.
