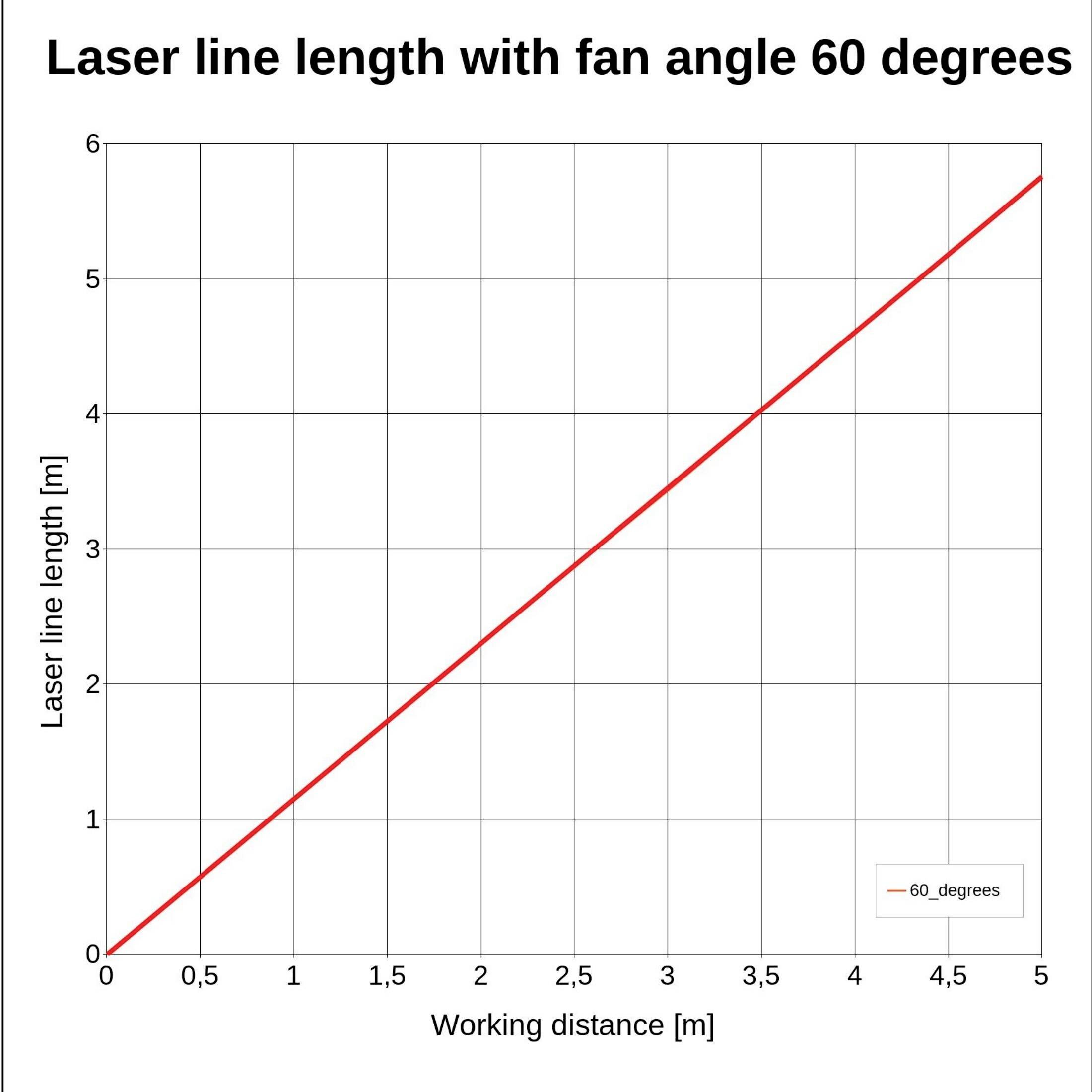

![A diagram egy 'Lézervonal hossza 60 fokos ventilátorszög esetén' című ábrát mutat. X-tengely: Munkavégzési távolság [m]. Y-tengely: Lézervonal hossza [m]. A vonal lineárisan emelkedik.](https://asset.conrad.com/media10/isa/160267/c1/-/hu/002987622TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8

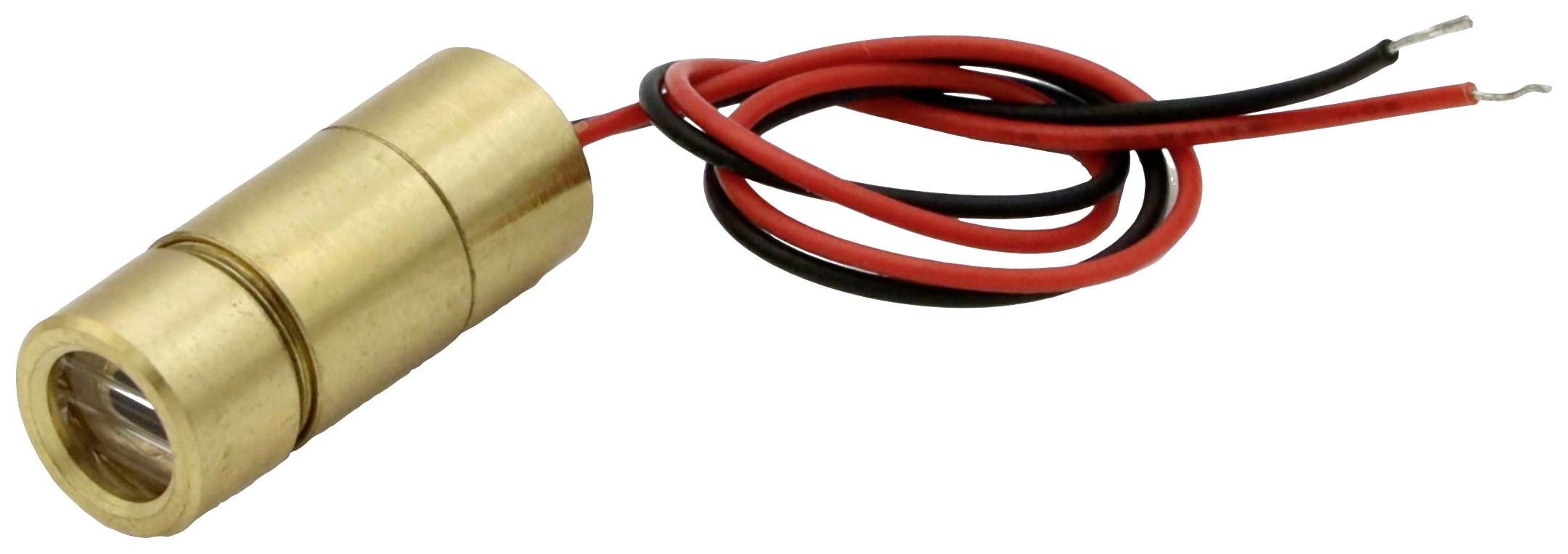

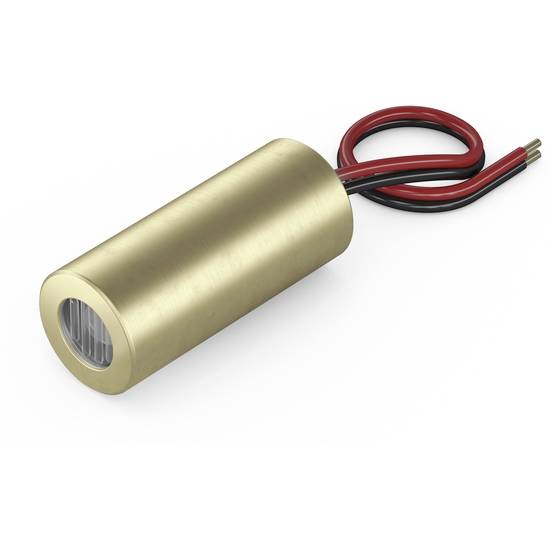

Laserfuchs Vonallézer Vonal 5 mW
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Vonallézer
Sugárzási karakterisztika
Vonal
Hullámhossz
635 nm
Teljesítmény
5 mW
Átmérő
9 mm
19 db
Szám
Összesen (24 990 Ft / Darab)
24 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Fókuszálható vonallézer, piros, 635nm, 5mW, 60°, lézerosztály 1, fókuszálható, 3-5V DC, 9x21mm
- Lézerosztály: 1
- Sugárzási karakterisztika: Vonal
Műszaki adatok
- Anyaga: sárgaréz
- Optikai teljesítmény: 5mW
- Élettartam: 10 000 óra
- Üzemi hőmérséklet: -10°C ... 40 °C.
- Tárolási hőmérséklet: -40°C ... 80 °C
- Gerenda alakja: vonal
- Lézer osztály 1
- Eltérés: H - 1,0 mrad
- Nyílásszög: 60 °
- Munkatávolság 3 m
- Optika: akril lencse
- Lézer technológia: egymódusú dióda
- Beállítható fókusz
- Lakhatási potenciál: VDD(+)
- Házpotenciál: VDD(+)Fókusz: állítható
- GND kábel színe: fekete
- Kábelhossz: 150 mm
- Kábel típusa: Belden, 1007 típus, 26AWG
- Optika kimeneti átmérője: 6 mm
- Termék típus
Vonallézer
- Sugárzási karakterisztika
Vonal
- Fókuszáló tulajdonság
Fókuszálható
- Hullámhossz
635 nm
5 mW
- Átmérő
9 mm
- Hossz
21 mm
- Lézerosztály
1
- Nyitási szög
60°
- Sugár divergencia
1.0 mrad
- Munkatávolság
3 m
- Üzemi feszültség
5 V/DC
- Üzemáram
30 mA
- Anyag
Sárgaréz
- Méret

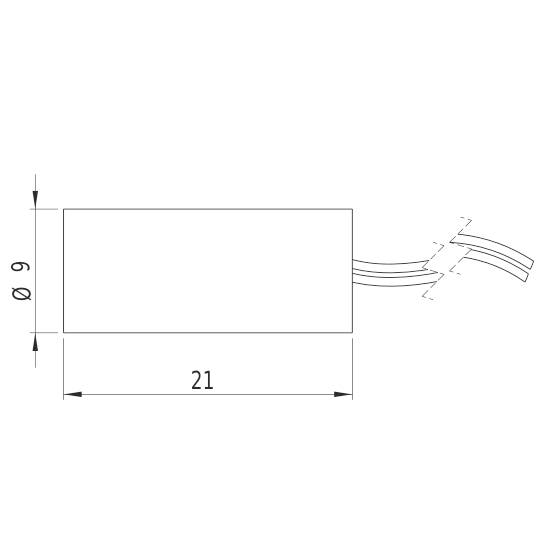

(Ø x H) 9 mm x 21 mm
- Súly
7.3 g
- RoHS konform
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2987622 Laserfuchs Vonallézer Vonal 5 mW
Információ
Információ 2987622 Laserfuchs Vonallézer Vonal 5 mW
Megfelelőségi nyilatkozat
Megfelelőségi nyilatkozat 2987622 Laserfuchs Vonallézer Vonal 5 mW
Leírás
Kivitel
- Fókuszálható vonallézer, piros, 635nm, 5mW, 60°, lézerosztály 1, fókuszálható, 3-5V DC, 9x21mm
- Az LH635-5-5(9x21)60-ADJ típusú vonallézer modul, amely a 635 nm-es hullámhossznak köszönhetően lényegesen jobban látható, mint egy hasonló 650 nm-es lézer. A lézer nagyon kompakt kialakítású (9x21mm). A lézermodul élettartama meghaladja a 3000 órát. A 60°-os nyitási szög 1,1 m hosszú lézervonalat hoz létre 1 m távolságban. A lézervonal vastagsága az állítható fókusznak köszönhetően változtatható. A kb. 30mA-es áramfelvétele igen csekély, ezért áramforrásként 2 elem használata nem okoz problémát és így a lézer modult nem helyhez kötötten lehet használni. Például használhatja a 2 x 1,5 voltos (AA) elemet tartalmazó akkumulátorcsomagunkat tápegységként. Ezt a vonallézert például szintező berendezésekben, lézeres jelölőrendszerekben és tárgyak pontos pozícionálására használják, az iparban, a kézművességben, a hobbiban és a bemutató szektorban. Jellemző alkalmazási területek az alacsony költségű alkalmazások. Ez a modul az 1-es lézerosztályba tartozik.
- A gerenda jellemzői: vonal, vonalvastagság variálható; A 635 nm-es lézerek jobb láthatósággal rendelkeznek, mint például a 650 nm-es lézerek.
- Optikai teljesítmény: 5mW (lézer osztály 1); Fókusz állítható
- Kompakt kialakítás: 9x21mm; Nyitási szög: 60°; Tengelyeltérés: 3,0°-ig
- A nyitási szög (60°) 1,1 méter hosszúságú lézervonalat hoz létre 1 m munkatávolság mellett.
- Alkalmazásokhoz pl. lézeres vízmértékekhez, lézeres jelölőrendszerekhez, robotikához és a bemutató szektorhoz. Tápellátás 3V-5V. Tápellátáshoz használhatja például a Picotronic 3V-os akkumulátorcsomagunkat vagy a Picotronic LFNT-3 tápegységünket.
- Ez a szöveg gépi fordítással készült.
