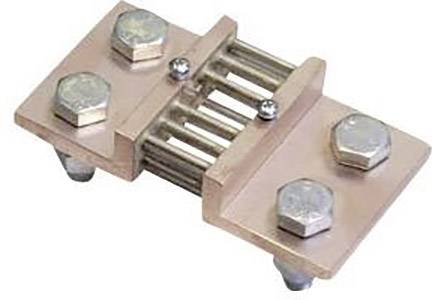

Lumel B2 1000A/60mV Mérő sönt Mérőáram 1000 A Feszültségesés 60 mV Mellékellenállás, 60 mV
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
5 db
Szám
Összesen (37 000 Ft / Darab)
37 000 Ft
ÁFA nélkül
Már csak 5 db érhető el
Műszaki adatok
- Termék típus
Mérő sönt
- Mérőáram
1000 A
- Pontossági osztály
0,5
- Méret
(H x Sz x Ma) 165 x 60 x 30 mm
- Súly
1.45 kg
- Szélesség
60 mm
- Magasság
30 mm
- Hossz
165 mm
- Feszültségesés
60 mV
- Gyártói szám
B2 1000A/60mV
- Csatlakozók
Csavarkapcsok
- Kivitel
B
- Rögzítési mód
Csavarok
- Csatlakozó
Csavaros szorítókapcsok
Dokumentumok és letöltések
Adatlap
Adatlap 1562747 Lumel B2 1000A/60mV Mérő sönt Mérőáram 1000 A Feszültségesés 60 mV Mellékellenállás, 60 mV
Leírás
A mellékellenállásokat egyenáramok mérésére használják. A mellékellenálláson az árammal arányos feszültség esik, ami ezután pl. egy forgótekercses műszerrel megjeleníthető. A mellékellenállások gyártása 0,5-es osztályban, DIN 43 703 szerint történik. A mellékellenálláson átfolyó áram egy feszültség esést eredményez, ami egy párhuzamosan kapcsolt mérőműszerrel mérhető. A mellékellenállásokat úgy egyenlítik ki, hogy a névleges áramnál egy pontosan definiált feszültség (60 mV, B2 típusnál) esik.
Kivitel
- B típusú, szigetelő alap nélkül.
