M5Stack U030 Érzékelő modul 1 db Alkalmas: Arduino vásárlása

HX711 tömb-érzékelő 'WEIGHT' felirattal, GPIO, DAT, CLK, 5V, GND csatlakozókkal; ellenőrzött és jóváhagyott 'Q.C PASSED' matricával.

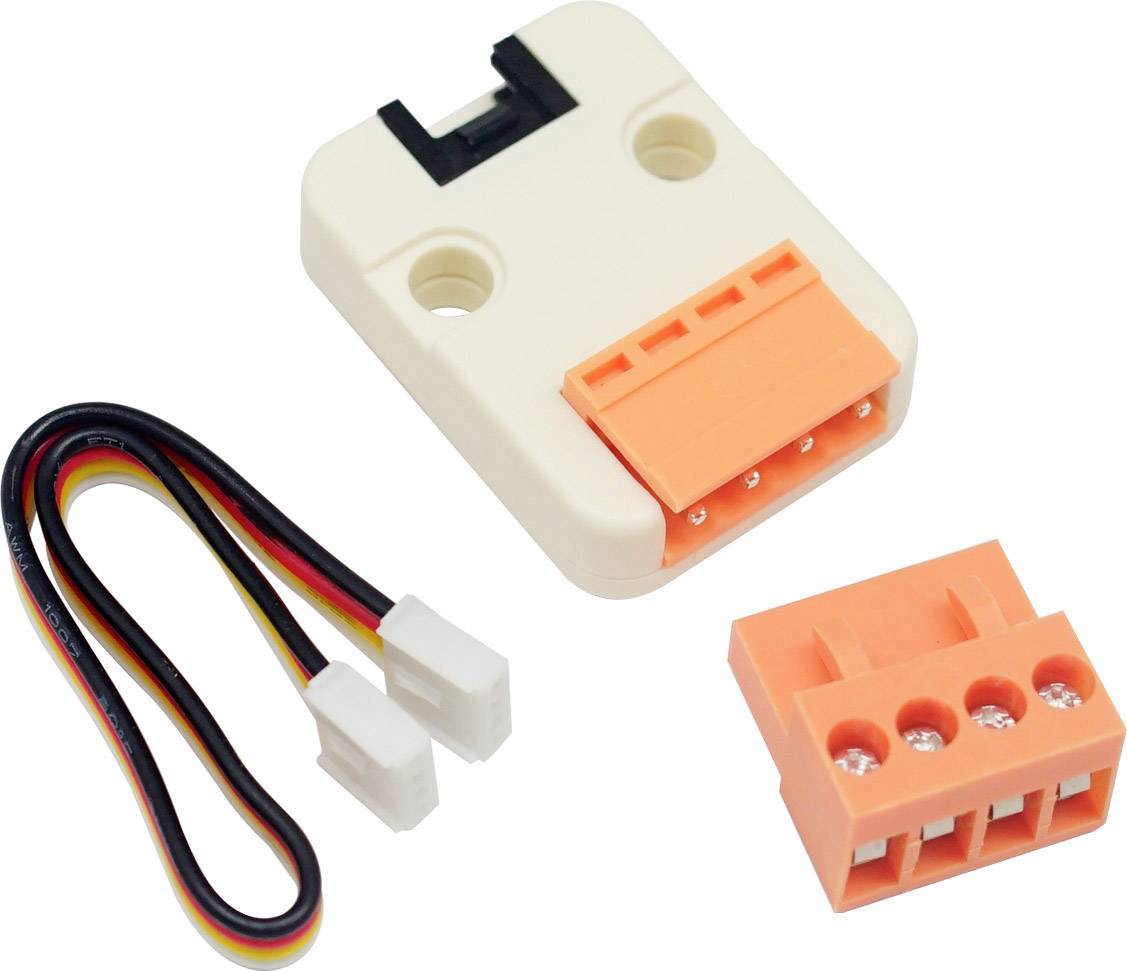

Egy érzékelő alkatrész narancssárga csatlakozóblokkal, kábelekkel és csatlakozókkal, elektronikus komponenst mutat DIY-projektekhez.

Egy elektronikus csatlakozómodul kábellel és sorkapocstömbbel, A+, A-, E-, E+ jelöléssel az érzékelő-csatlakozásokhoz.

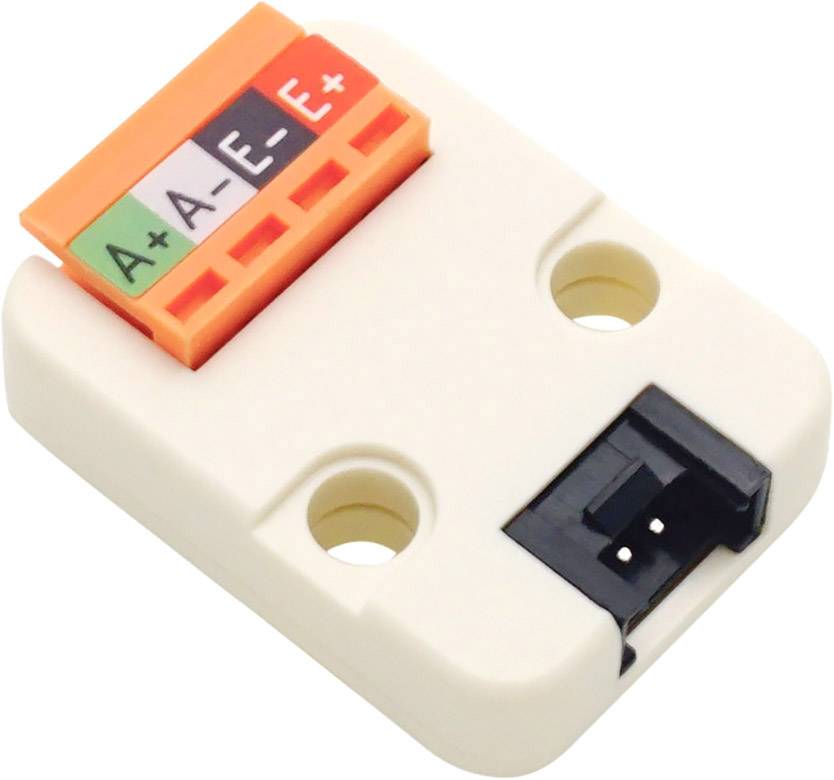

Egy fehér elektronikai csatlakozó narancssárga végződéssel, amelyen az 'A+', 'A', 'E', 'E+' feliratok és két rögzítőlyuk látható.

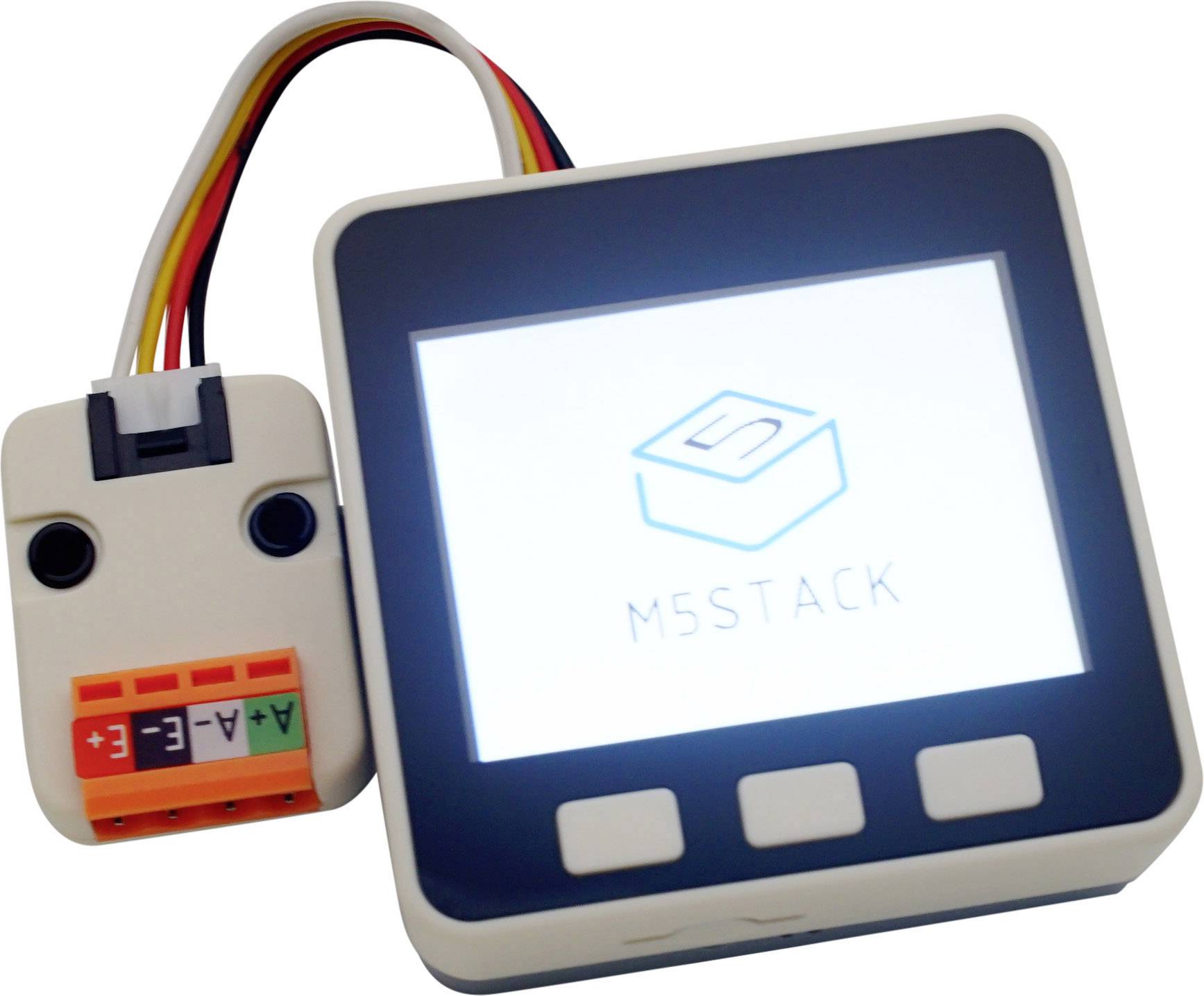

Egy négyzet alakú elektronikai eszköz képernyővel, amelyen az 'M5Stack' logó látható. Mellette egy csatlakoztatott érzékelő színes kábelekkel.

1/5

Adatlap (PDF)

Szállítás: 10. 2. P.

18 db (Csak a készlet erejéig)

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (3063Ft / Darab)

3063Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

M5Stack mérleg interfész

Két választható differenciál bemeneti csatorna
On-chip aktív, alacsony zajszintű PGA, választható erősítéssel 32, 64 és 128
On-chip tápellátás szabályozó analóg mérőcellákhoz és ADC tápegységekhez
On-chip oszcillátor, amelyhez nincs szükség külső alkatrészre, opcionális külső kristállyal
A chipen lévő bekapcsolás visszaállítása
Egyszerű digitális vezérlés és soros interfész: tollvezérelt vezérlés, nincs szükség programozásra
Választható 10 PLC vagy 80 PLC kimeneti adatsebesség
Az 50 és 60 Hz-es táp egyidejű elutasítása
Áramfogyasztás a chipen lévő analóg tápegység szabályozóval együtt: normál működés<1,5 mA, áramkimaradás<1 és mások
Üzemi feszültségtartomány: 2,6 - 5,5 V
Üzemi hőmérséklet-tartomány: -40 - + 85 ℃
16 tűs SOP-16 ház
Program platform: Arduino, UIFlow (Block, Python)
Két Lego-kompatibilis lyuk

Műszaki adatok

Csomagolás: darab

Termék típus: Érzékelő modul

Alkalmas: Arduino

Csatlakozók: Grove

Üzemi feszültség (min.): 2.6 V

Max. üzemi feszültség: 5.5 V

Alkalmas: Arduino

Eszköz típus: I/O modul

Magasság: 8 mm

Hossz: 32 mm

Szélesség: 24 mm

Súly: 4.9 g

Alkalmas: Arduino

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Adatlap

Adatlap 2306318 M5Stack U030 Érzékelő modul 1 db Alkalmas: Arduino

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2306318 M5Stack U030 Érzékelő modul 1 db Alkalmas: Arduino

Leírás

Az M5Stack sorozat mérőfelülete egy integrált 24 bites HX711 A / D chipet tartalmaz, amelyet kifejezetten elektronikus mérlegekhez fejlesztettek ki.
A bemeneti multiplexer vagy az A, vagy a B csatorna differenciál bemenetét választja ki az alacsony zajszintű programozható erősítés (PGA) számára. Az A csatorna 128 vagy 64 erősítéssel programozható, ami ± 20 mV vagy ± 40 mV különbségű bemeneti feszültségnek felel meg, ha 5 V táp van csatlakoztatva az AVDD analóg tápegységéhez. A B csatorna fix erősítése 32. A belső regiszterekhez nincs szükség programozásra. A HX711 összes vezérlőeleme a csapokon keresztül csatlakozik.
Csatlakoztasson például egy nyomásérzékelőt az A csatornához, majd használja az M5Core képernyőt a súlyadatok megtekintéséhez.

Ez a szöveg gépi fordítással készült.
