Magswitch 81101371 Fúróprés Fence Pro - 81101371 #####Magnetischer Anschlag

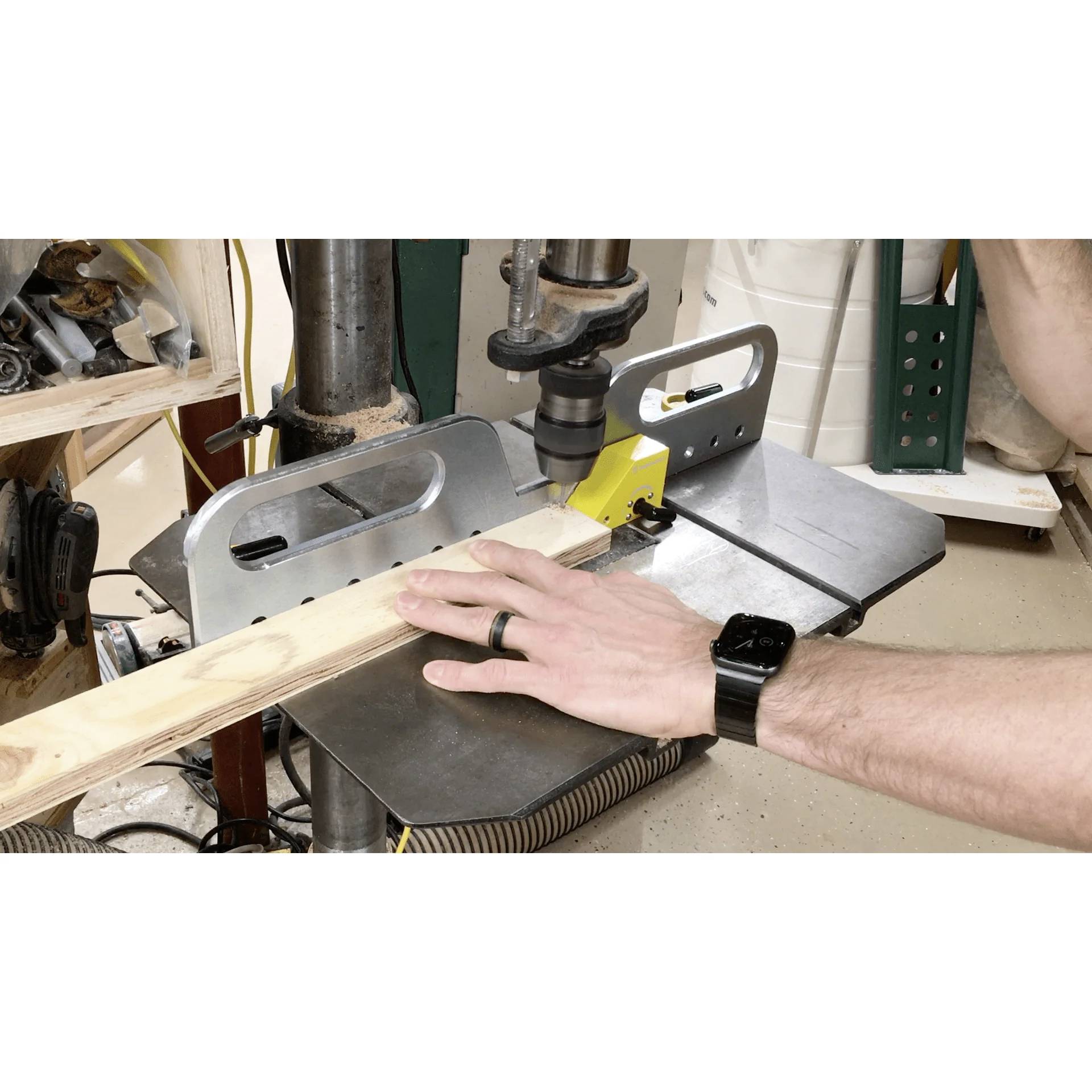

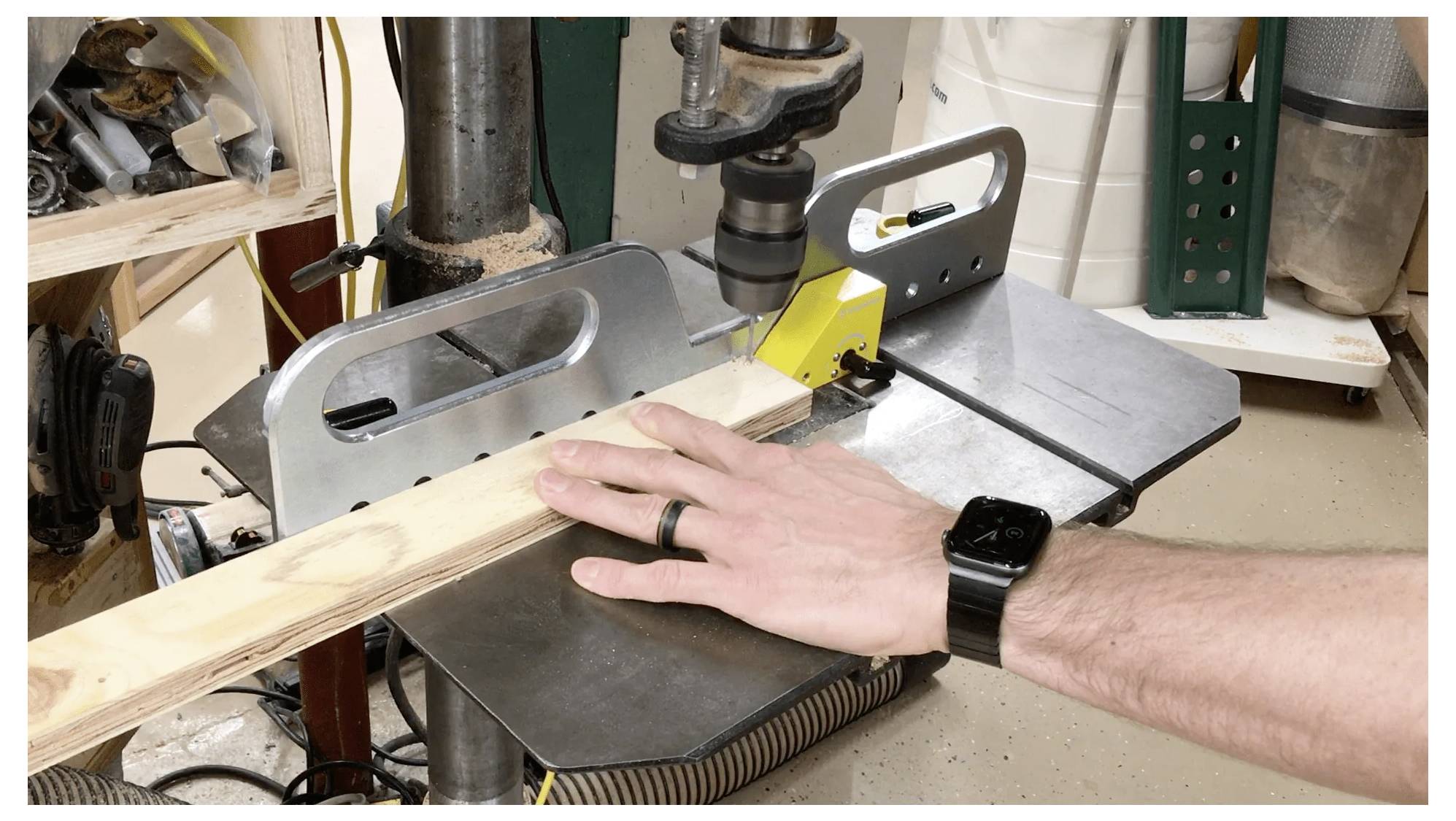

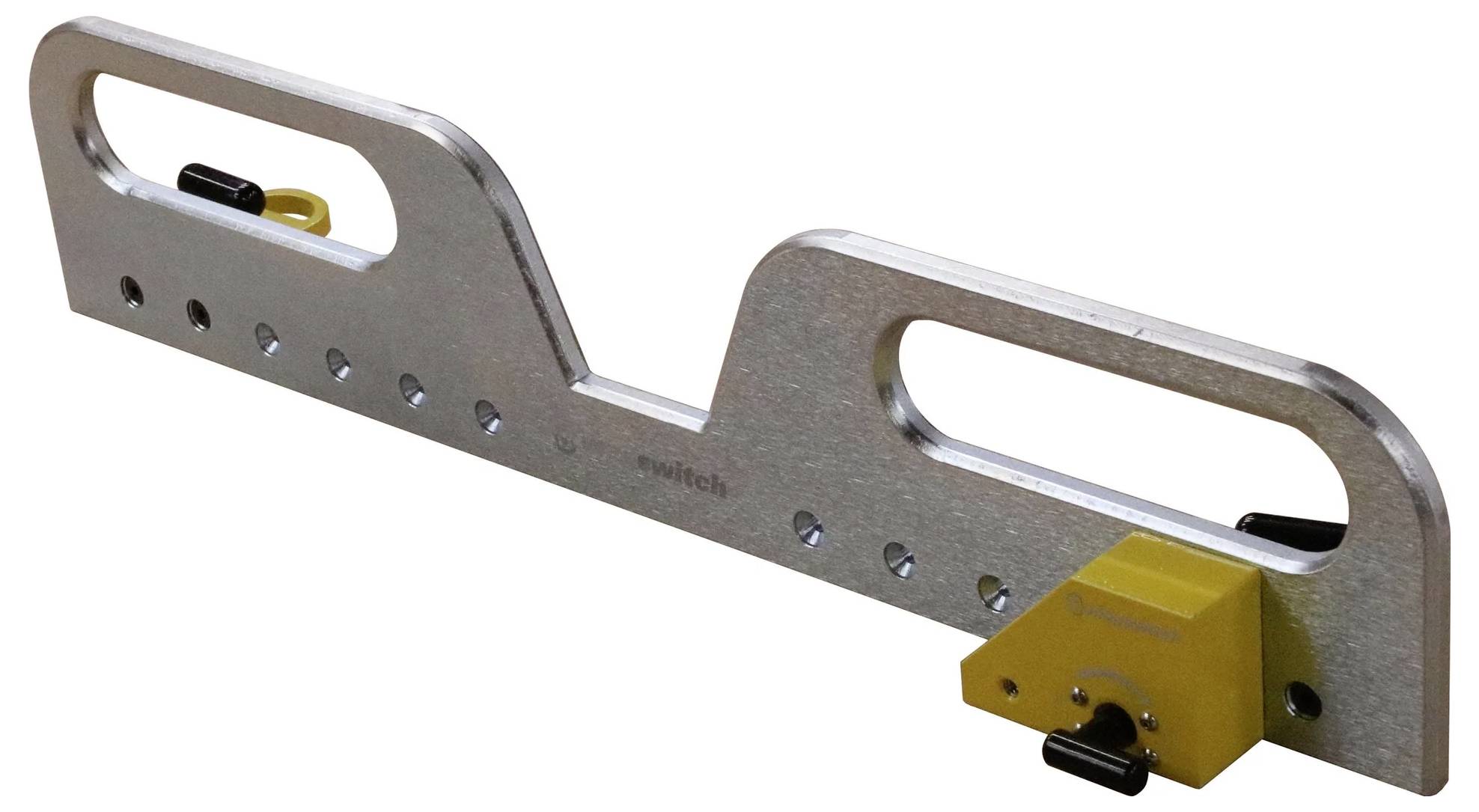

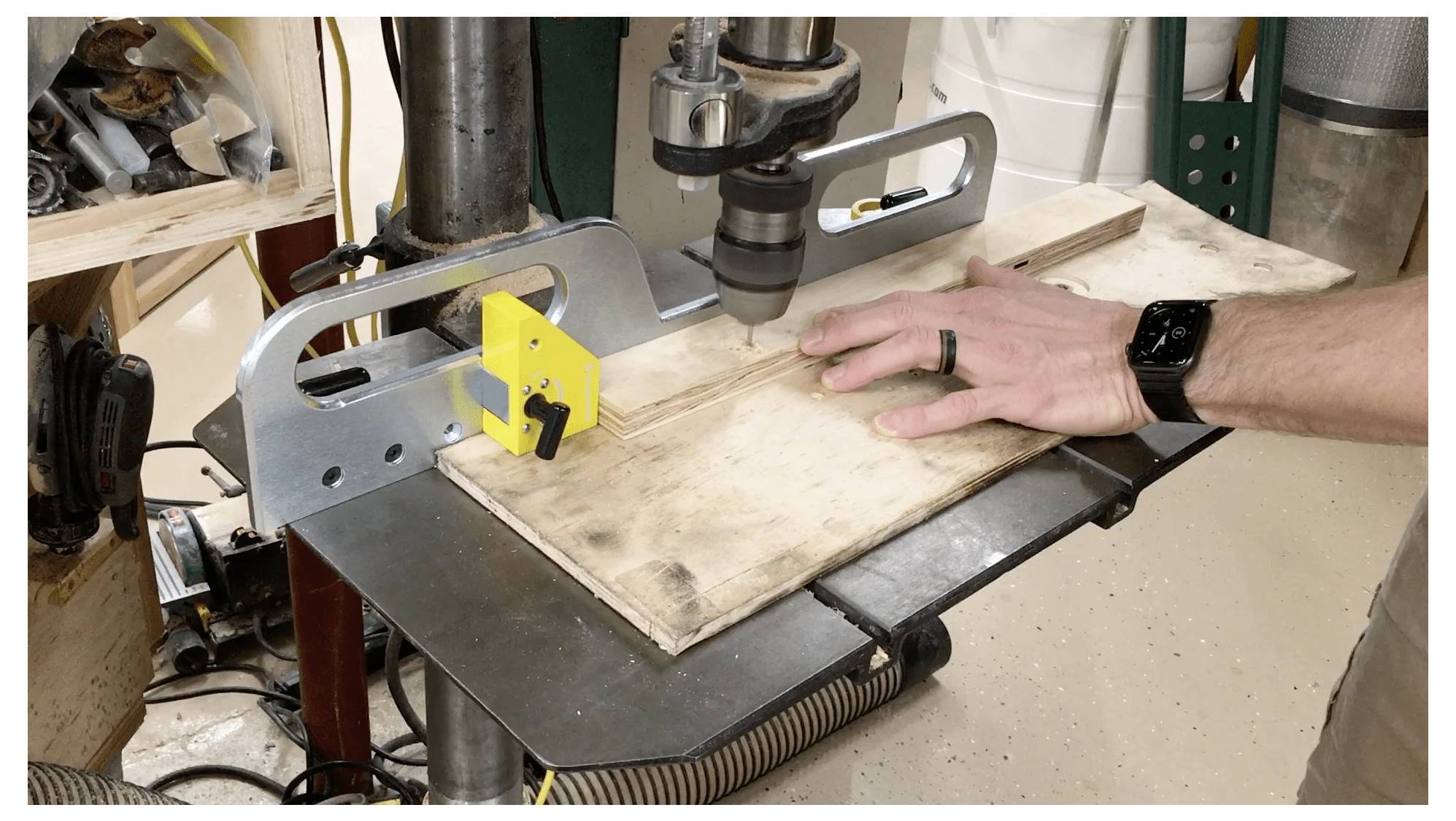

Az erős mágnesek lehetővé teszik az ütköző gyors pozicionálását és finomhangolását, valamint megkönnyítik az eltávolítását és tárolását, amikor az ütközőre nincs szükség. A mágnesek az ütköző különböző pontjaira rögzíthetők, hogy optimális elhelyezést biztosítsanak a fúróasztalokon. A masszív, nagyméretű függőleges ütközőlap nem akadályozza a fúrótokmányt, még ütközőhöz közeli fúrás esetén sem, és szalagfűrészlappal történő újrafűrészeléskor ütközőként is használható. Az ütközőblokk gyorsan beállítható a fúróasztallal vagy a munkadarab alatti feláldozható anyaggal egy síkba, és használaton kívül helytakarékosan tárolható. A rögzítőlemez 533,4 mm hosszú és 109 mm magas. A maximális tartóerő (szakadási erő) 132 kg (291,01 font), a maximális nyíróerő 19 kg (41,89 font), a telítési vastagság 6 mm (0,24 hüvelyk), a maximális teljes magasság 109 mm (4,29 hüvelyk), a teljes hossz 533,4 mm (21 hüvelyk), a teljes szélesség 69,15 mm (2,72 hüvelyk), a saját súly 3,8 kg (8,38 font), a mágneses pólus területe pedig 40 x 31 mm (2x) vagy 1,57 x 1,22 hüvelyk (2x). Az anyagvastagságtól függően a következő maximális erők adódnak: 0,5 mm-nél (0,02 hüvelyk) 16,9 kg (37,32 font), 1,0 mm-nél (0,04 hüvelyk) 45,2 kg (99,64 font), 2,0 mm-nél (0,08 hüvelyk) 86,4 kg (190,48 font), 3,0 mm-nél (0,12 hüvelyk) 117,6 kg (259,26 font), 4,0 mm-nél (0,16 hüvelyk) 124,9 kg (275,42 font), 5,0 mm-nél (0,20 hüvelyk) 129,5 kg (285,56 font), 6,0 mm-nél (0,24 hüvelyk) 132,1 kg (291,16 font) és 50,0 mm-nél (1,97 hüvelyk) 132,5 kg (292,05 font). A biztonságos teherbírás (SWL) a maximális erő osztva egy legalább 5-ös biztonsági tényezővel. A megadott maximális értékeket laboratóriumi körülmények között, 2 hüvelyk vastag SAE1018 acél, 63 mikrohüvelyk felületi érdesség és optimalizált pólusdarabok felhasználásával határozták meg. A tényleges tartóerő és a biztonságos üzemi terhelés az alkalmazástól függően változhat. Javasoljuk, hogy a terméket valós körülmények között tesztelje, és használat előtt konzultáljon egy Magswitch alkalmazásmérnökkel. Minden adat lapos pólusú csatlakozókkal ellátott egységekre vonatkozik. Az értékek ±5%-kal eltérhetnek. A megadott maximális erők nem jelentenek biztonságos emelőerőket – a tervezőnek a szerszám meghatározásakor figyelembe kell vennie a megfelelő biztonsági tényezőt. A Magswitch a legtöbb alkalmazáshoz 5:1 biztonsági tényezőt javasol.
