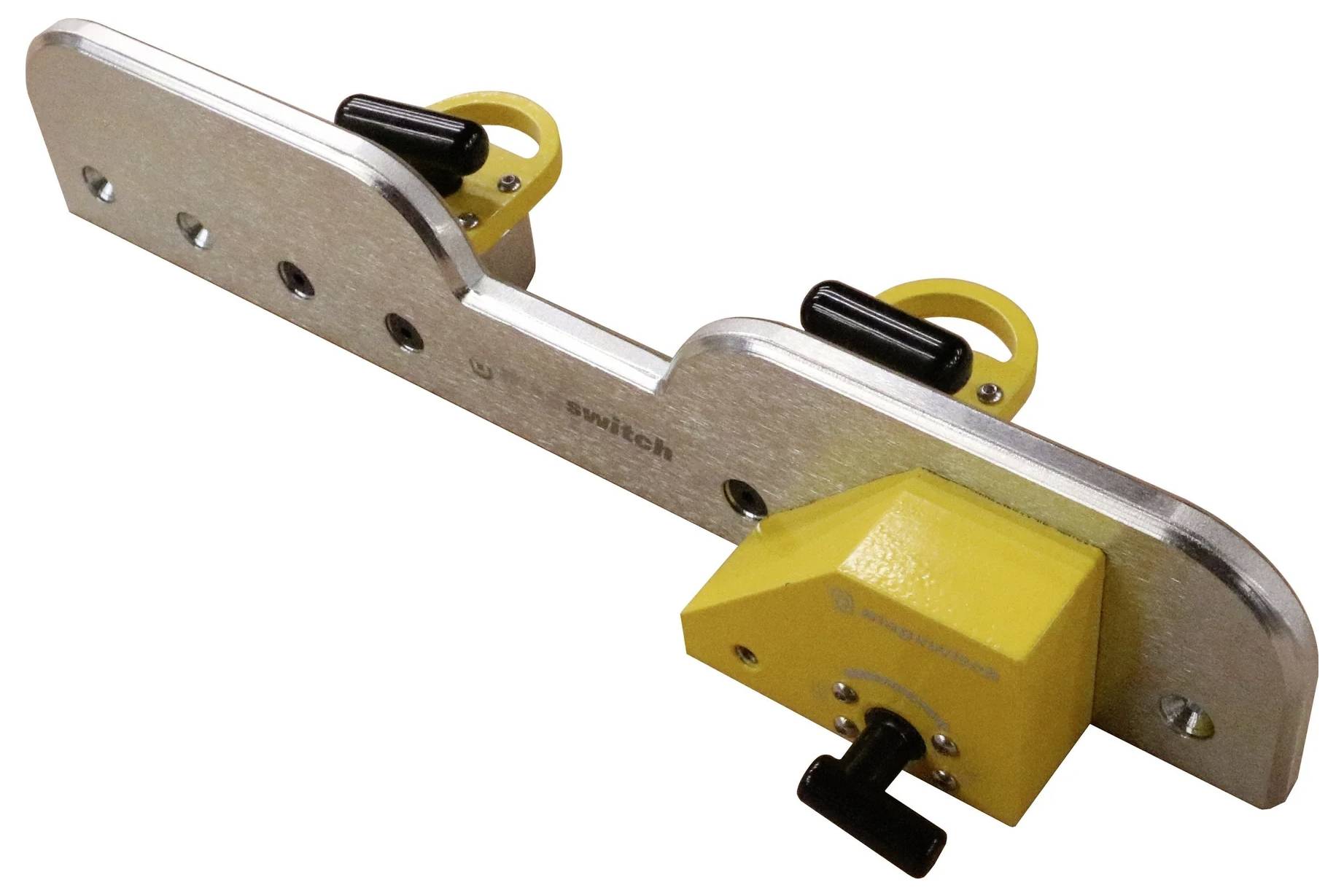

Magswitch 81101375 Fúróprés kerítés - 81101375 #####Magnetischer Anschlag

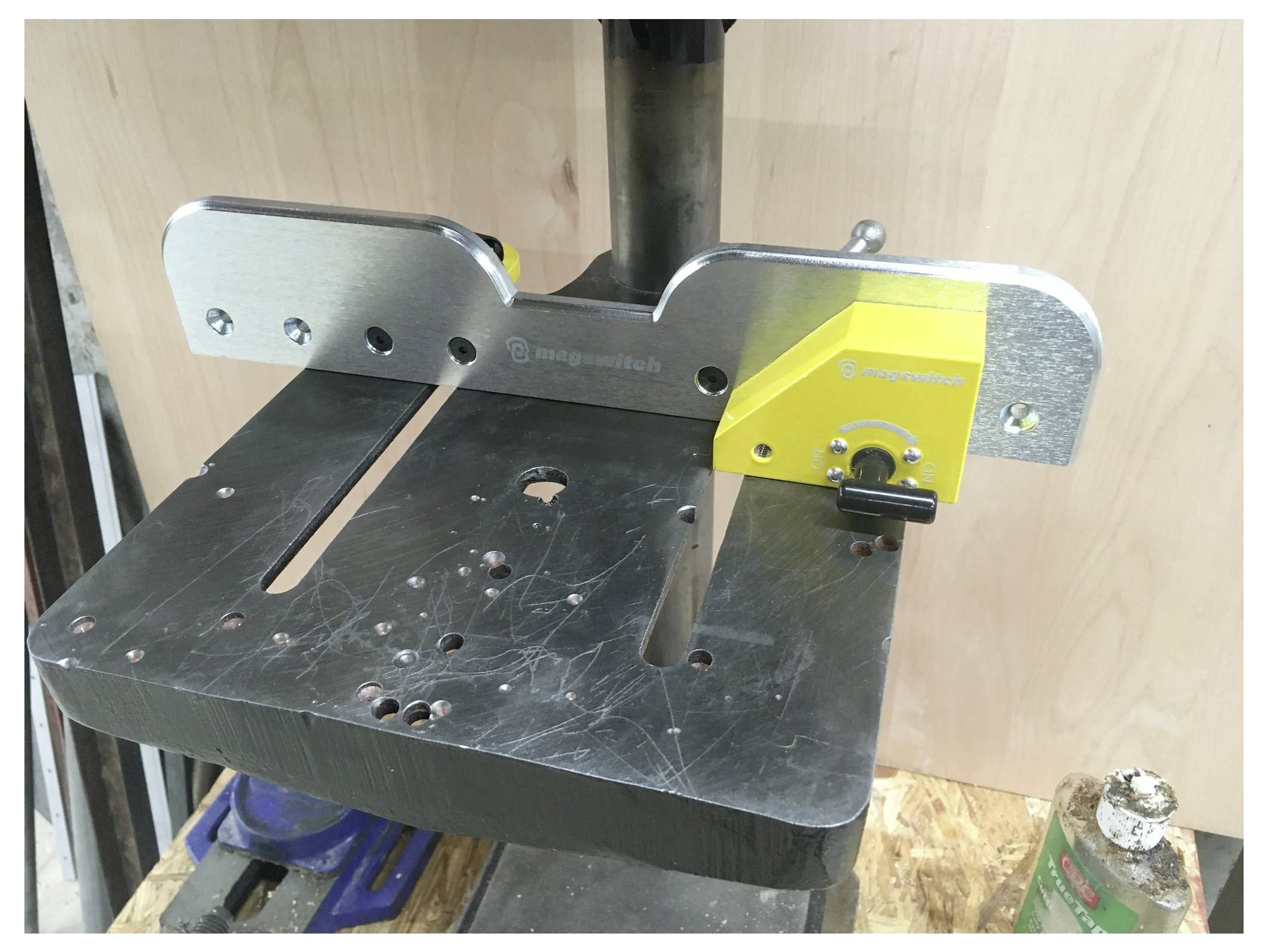

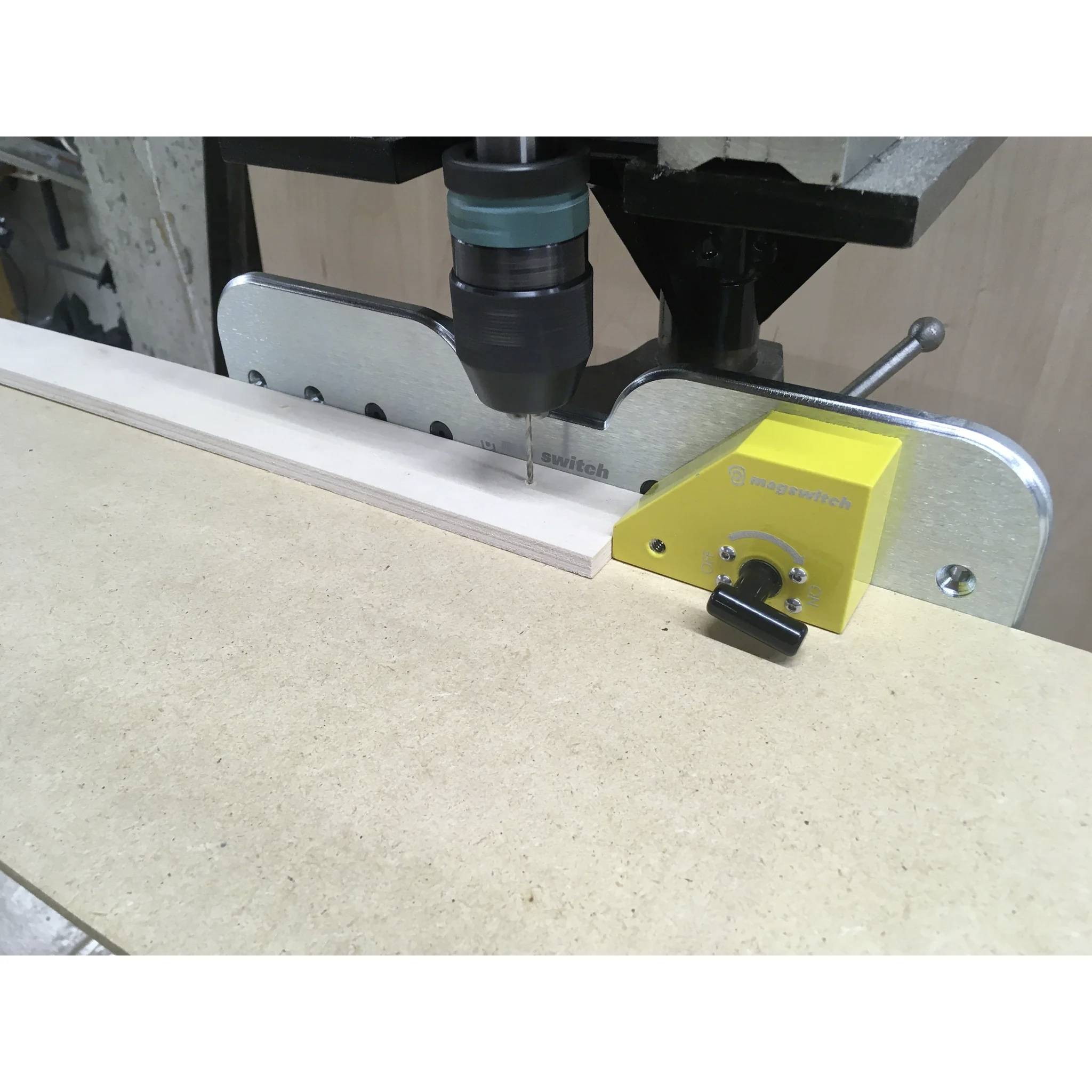

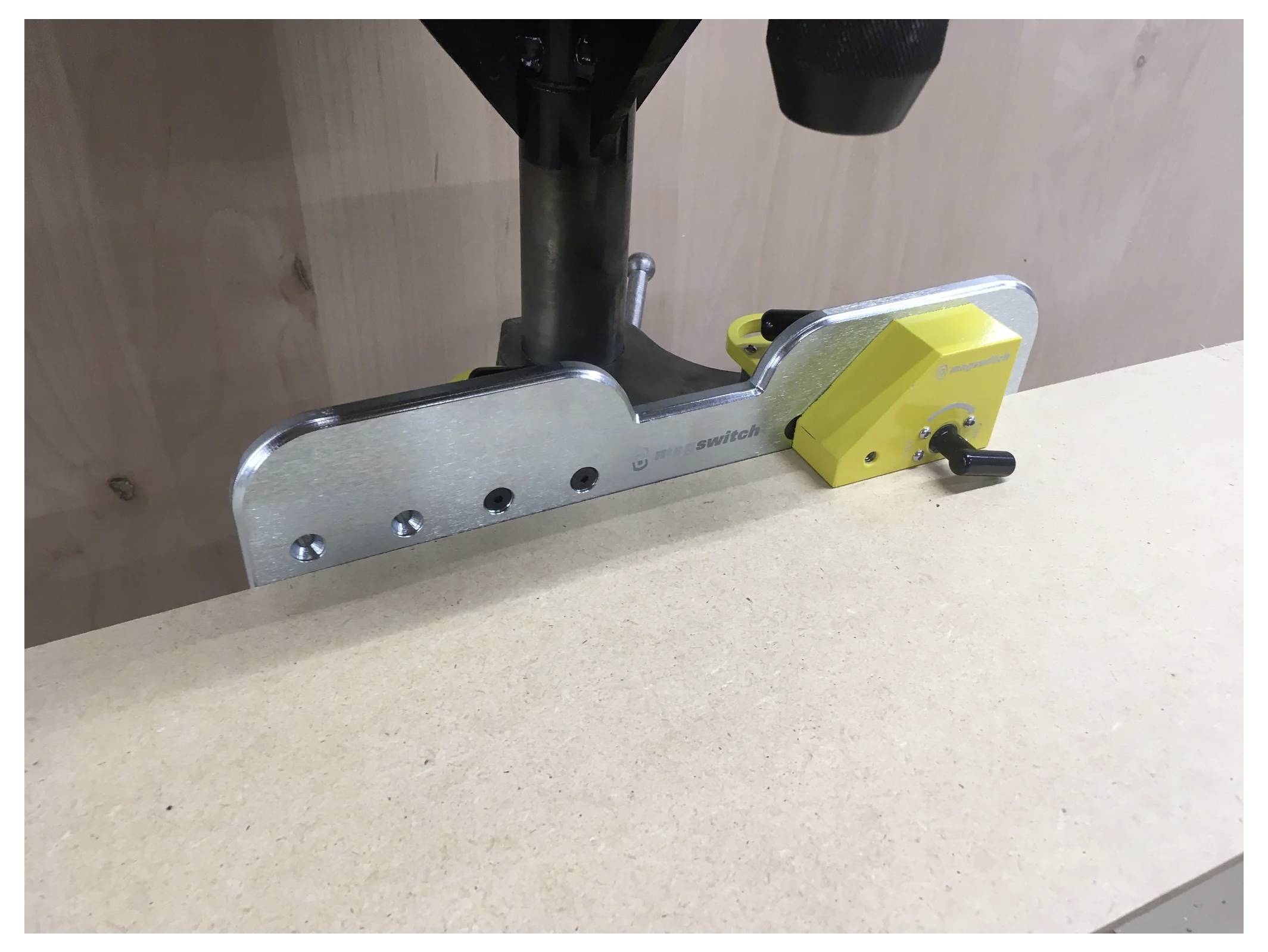

Az erős mágnesek lehetővé teszik az ütköző gyors pozicionálását és finomhangolását, valamint megkönnyítik az eltávolítását és tárolását, amikor az ütközőre nincs szükség. A mágnesek az ütköző különböző pontjain helyezhetők el, hogy optimális elhelyezést biztosítsanak a kisebb fúróasztalokon. A robusztus függőleges ütközőlap nem akadályozza a fúrótokmányt – még ütközőhöz közeli fúrás esetén sem. Az ütközőblokk gyorsan beállítható a fúróasztallal egy síkba, vagy a munkadarab alá helyezhető egy feláldozható anyaggal, és használaton kívül helytakarékosan tárolható. A rögzítőlemez 330 mm hosszú és 63,5 mm magas. A maximális tartóerő (leszakítóerő) 132 kg (291,01 font), a maximális nyíróerő 19 kg (41,89 font), a telítési vastagság 6 mm (0,24 hüvelyk), a maximális teljes magasság 63,50 mm (2,50 hüvelyk), a teljes hossz 330 mm (12,99 hüvelyk), a teljes szélesség 69,15 mm (2,72 hüvelyk), a saját súly pedig 2 kg (4,41 font). A mágneses pólusfelület mérete 40 x 31 mm (2x) vagy 1,57 x 1,22 hüvelyk (2x). Az anyagvastagságtól függően a következő maximális erők adódnak: 0,5 mm-nél (0,02 hüvelyk) 16,9 kg (37,32 font), 1,0 mm-nél (0,04 hüvelyk) 45,2 kg (99,65 font), 2,0 mm-nél (0,08 hüvelyk) 86,4 kg (190,48 font), 3,0 mm-nél (0,12 hüvelyk) 117,6 kg (259,26 font), 4,0 mm-nél (0,16 hüvelyk) 124,9 kg (275,42 font), 5,0 mm-nél (0,20 hüvelyk) 129,5 kg (285,56 font), 6,0 mm-nél (0,24 hüvelyk) 132,1 kg (291,16 font) és 50,0 mm-nél (1,97 hüvelyk) 132,5 kg (292,05 font). A biztonságos teherbírás (SWL) a maximális erő osztva egy legalább 5-ös biztonsági tényezővel. A megadott értékeket laboratóriumi körülmények között, 2 hüvelyk vastag SAE1018 acél, 63 mikrohüvelyk felületi érdesség és optimalizált pólusdarabok felhasználásával határozták meg. A tényleges tartóerő és a biztonságos üzemi terhelés az alkalmazástól függően változhat. Javasoljuk, hogy minden alkalmazásban előzetesen tesztelje a terméket, és konzultáljon egy Magswitch alkalmazásmérnökkel. Minden adat lapos pólusú csatlakozókkal ellátott egységekre vonatkozik. Az értékek ±5%-kal eltérhetnek. A megadott maximális értékek nem biztonságos emelőerők – a szerszám specifikációjánál figyelembe kell venni a megfelelő biztonsági tényezőt. A Magswitch a legtöbb alkalmazáshoz 5:1 biztonsági tényezőt javasol.
