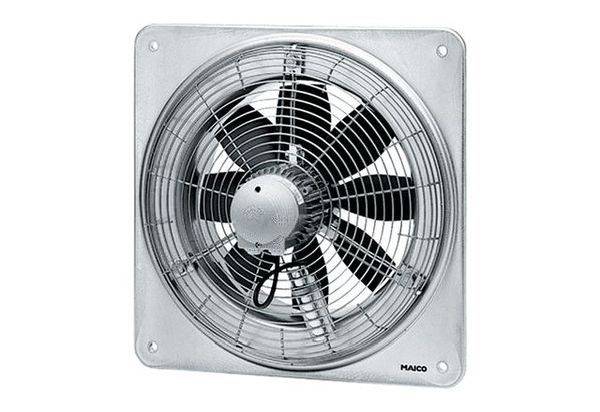

Maico Ventilatoren Maico Fali ventilátorok 6700 m³/óra 400 mm

Szívóoldali védőrács, sárga krómozott, érintésvédelem a DIN EN ISO 13857 szerint. 8 lapátos járókerekek üvegszál erősítésű poliamidból. Dinamikusan kiegyensúlyozott 2 szinten, 6.3 minőségi szint, DIN ISO 1940, 1. rész szerint. Minden helyzetben beépíthető Szállítási irány: A következő ábra a szállítási irányt mutatja: Szállítási irány A: Szívás a motoron keresztül, standard. B szállítási irány: Fújás motoron keresztül, kérésre. Forgásirány, irányváltás: A térfogatáram kb. 35%-kal csökken, ha a szállítási irány abnormális. Motor: aszinkron motor. Sebesség szabályozható. Kivétel: EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B és DZS 40/2 B típus. Megfordítható. Kivétel: Árnyékolt pólusú motoros ventilátorok (...-E). Nem alkalmas vízgőzzel telített levegő szivattyúzására. Háromfázisú motor: DZQ és DZS sorozat. Névleges feszültség 400 V, 50 Hz. Védettség IP 55 Kivétel DZQ/DZS... D IP 54. Termikus túlterhelés elleni védelem alapkivitelben. Kivétel: Kérésre kapható DZQ/DZS 25/4 D és pólusváltós axiális fali ventilátorokhoz. A csatlakozások potenciálmentesek a kapcsokon, és egy teljes motorvédő kapcsolóhoz, például MV 25-höz vagy egy mágneskapcsoló vezérlőáramköréhez kell csatlakoztatni. Pólusváltós ventilátorok: Biztosítson túlterhelés elleni védelmet egy teljes motorvédő kapcsolóval, amelyet a helyszínen kell biztosítani. A 8/4 vagy 4/2 fordulatszám-arányú pólusváltó motorok a Dahlander elven vannak csatlakoztatva. Elektromos csatlakozás: A motor végburkolatában lévő sorkapocsléchez. Biztonsági előírások: A ventilátort csak akkor szabad üzembe helyezni, ha a járókerék érintés elleni védelem a DIN EN ISO 13857 szerint garantált. Cikk: DZQ 40/42 B, kivitel: négyzet alakú fallemez, szállítási mennyiség: 4490 m3/h / 8960 m3/h, szállítási mennyiség névleges : 3270 m3/h / 6700 m3/h / in opt. Hatékonyság, nyomás pfs, névleges: 95 Pa - 350 Pa - in opt. Hatékonyság, fordulatszám nnominális: 1480 1/min - 2920 1/min - in opt. Hatásfok, fordulatszám: 1518 1/min / 2944 1/min, járókerék típusa: axiális, fordulatszám szabályozható: igen, megfordíthatóság: igen, feszültség típusa: háromfázisú áram, névleges feszültség: 400 V, hálózati frekvencia: 50 Hz, névleges teljesítmény : 245 W / 1585 W / in opt. Hatékonyság, Irated: 0,75 A / 2,6 A / in opt. Hatékonyság, IMax: 4,3 A, védelmi osztály: IP 55, hőosztály: F, póluskapcsolás: igen, pólusok száma nagy sebességen: 2, pólusok száma alacsony fordulatszámon: 4, tápkábel: 5 / 1,5 mm2, beépítési hely: fal/mennyezet , Beépítési mód: felületre szerelt, beépítési helyzet: vízszintes / függőleges, anyaga: acéllemez, horganyzott, súly: 22,4 kg, névleges szélesség: 400 mm, szélesség: 580 mm, magasság: 580 mm, mélység : 336 mm, szállítószalag hőmérséklet névleges áram mellett: 60 ° C, szállítószalag hőmérséklet IMax: -20 °C és 60 °C között, teljes hatásfok e: 41,1%, mérési kategória: A, hatásfok kategória: statikus, hatásfok N: 46,2 , VSD szükséges: nem, gyártási év: lásd adattábla, gyártó neve / Hivatalos regisztrációs szám / gyártó székhelye: Maico Elektroapparate-Fabrik GmbH / Freiburg cégbíróság, HRB 601233 / Villingen-Schwenningen, PBEP / szállítási mennyiségBEP / Pfs , BEP: 1.585 kW / 6700 m3/h / 350 Pa, nBEP: 2920 1/min, fajlagos arány: kb. 1, Tájékoztatás a szétszerelésről és ártalmatlanításról: lásd a szerelési útmutatót, Információk a telepítésről, üzemeltetésről és karbantartásról: lásd összeszerelési útmutató, A hatékonyságmérésnél használt, mérési kategórián kívüli elemek: -, Hangteljesítményszint LWA7: 78 dB(A ) / 94 dB(A), redőny: nélkül
