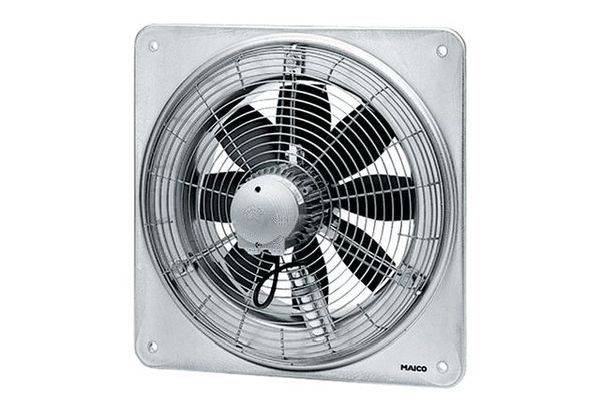

Maico Ventilatoren Maico Fali ventilátorok 7420 m³/óra 600 mm

Szívóoldali védőrács, sárga krómozott, érintésvédelem a DIN EN ISO 13857 szerint. 8 lapátos járókerekek üvegszál erősítésű poliamidból. Dinamikusan kiegyensúlyozott 2 szinten, 6.3 minőségi szint, DIN ISO 1940, 1. rész szerint. Minden helyzetben beépíthető Szállítási irány: A következő ábra a szállítási irányt mutatja: Szállítási irány A: Szívás a motoron keresztül, standard. B szállítási irány: Fújás motoron keresztül, kérésre. Forgásirány, irányváltás: A térfogatáram kb. 35%-kal csökken, ha a szállítási irány abnormális. Motor: aszinkron motor. Sebesség szabályozható. Kivétel: EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B és DZS 40/2 B típus. Megfordítható. Kivétel: Árnyékolt pólusú motoros ventilátorok (...-E). Nem alkalmas vízgőzzel telített levegő szivattyúzására. Háromfázisú motor: DZQ és DZS sorozat. Névleges feszültség 400 V, 50 Hz. Védettség IP 55 Kivétel DZQ/DZS... D IP 54. Termikus túlterhelés elleni védelem alapkivitelben. Kivétel: Kérésre kapható DZQ/DZS 25/4 D és pólusváltós axiális fali ventilátorokhoz. A csatlakozások potenciálmentesek a kapcsokon, és egy teljes motorvédő kapcsolóhoz, például MV 25-höz vagy egy mágneskapcsoló vezérlőáramköréhez kell csatlakoztatni. Pólusváltós ventilátorok: Biztosítson túlterhelés elleni védelmet egy teljes motorvédő kapcsolóval, amelyet a helyszínen kell biztosítani. A 8/4 vagy 4/2 fordulatszám-arányú pólusváltó motorok a Dahlander elven vannak csatlakoztatva. Elektromos csatlakozás: A motor végburkolatában lévő sorkapocsléchez. Biztonsági előírások: A ventilátor csak akkor helyezhető üzembe, ha a DIN EN ISO 13857 szerint garantált a járókerék érintés elleni védelem. Cikk: DZQ 60/8 B, kivitel: négyzet alakú fallemez, szállítási mennyiség: 7420 m3/h, névleges szállítási mennyiség: 5250 m3/h / in opt. Hatásfok, nyomás pfs, névleges: 50 Pa - in opt. Hatékonyság, fordulatszám nnominális: 685 1/min - in opt. Hatékonyság, fordulatszám: 703 1/min, járókerék típusa: axiális, fordulatszám szabályozható: igen, megfordíthatóság: igen, feszültség típusa: háromfázisú áram, névleges feszültség: 400 V, hálózati frekvencia: 50 Hz, névleges teljesítmény: 243 W / in dönt. Hatékonyság, Irated: 0,65 A / in opt. Hatékonyság, IMax: 0,85 A, védelmi osztály: IP 55, hőosztály: F, tápkábel: 7 / 1,5 mm2, beépítési hely: falra / mennyezetre, beépítési mód: felületre szerelhető, beépítési helyzet: vízszintes / függőleges, anyag: acéllemez, horganyzott, tömeg: 22 kg, névleges szélesség: 600 mm, szélesség: 820 mm, magasság: 820 mm, mélység: 342 mm, A: 652,2 mm, B: 615 mm, szállítószalag hőmérséklet névleges áramerősség mellett: -20 ° C-tól 60 °C-ig, szállítószalag hőmérséklete IMax: -20 °C és 60 °C között, teljes hatásfok e: 30%, mérési kategória: A, hatásfok kategória: statikus, hatásfok N: 40,2, VSD szükséges: nem, év gyártás: lásd adattáblát, gyártó neve / hivatalos regisztrációs szám / a gyártó helye Gyártó: Maico Elektroapparate-Fabrik GmbH / Freiburg cégbíróság, HRB 601233 / Villingen-Schwenningen, PBEP / szállítási mennyiségBEP / Pfs, BEP: 0,243 kW / 5250 m3/h / 50 Pa, nBEP: 685 1/min, fajlagos arány: kb. 1 , Tájékoztatás a szétszerelésről és ártalmatlanításról: lásd a szerelési útmutatót, Információk a telepítésről, üzemeltetésről és karbantartásról: lásd a szerelési útmutatót, A hatékonyságmérésnél használt tételek, amelyeket nem ismertetünk mérési kategória szerint: -, Hangteljesítményszint LWA7: 69 dB(A), Zárólap: nélkül
