Metrix GX 1030 Hálózatról működő függvénygenerátor 0.01 MHz - 30 MHz Tetszőleges, Háromszög, Lorentz görbe, Pulzus, Rámp
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (370 071 Ft / Darab)
370 071 Ft
ÁFA nélkül
Főbb jellemzők

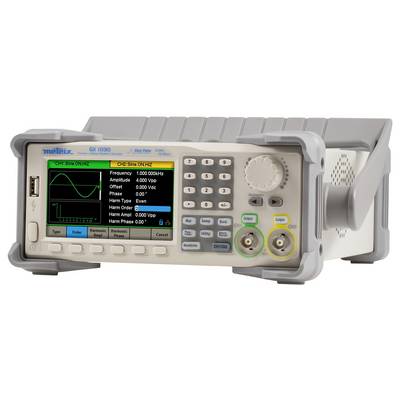

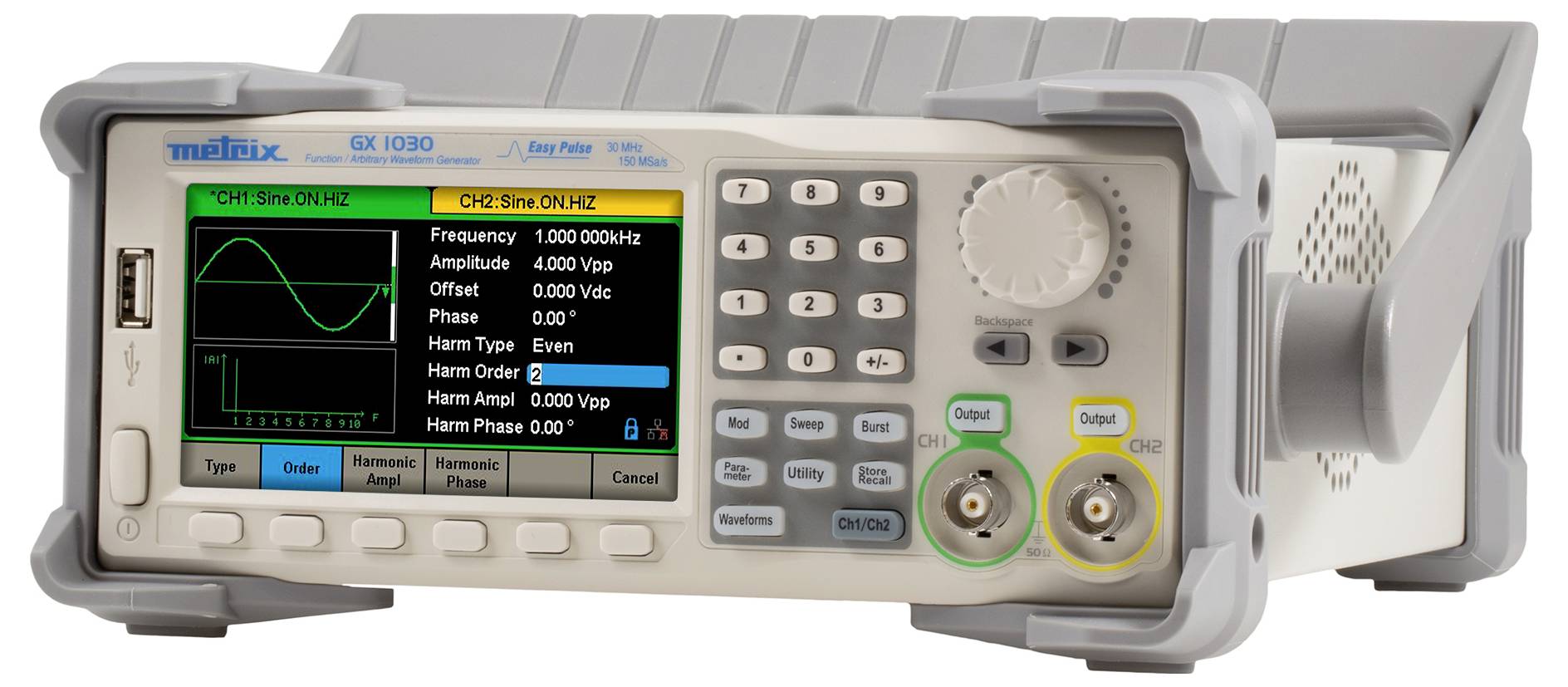

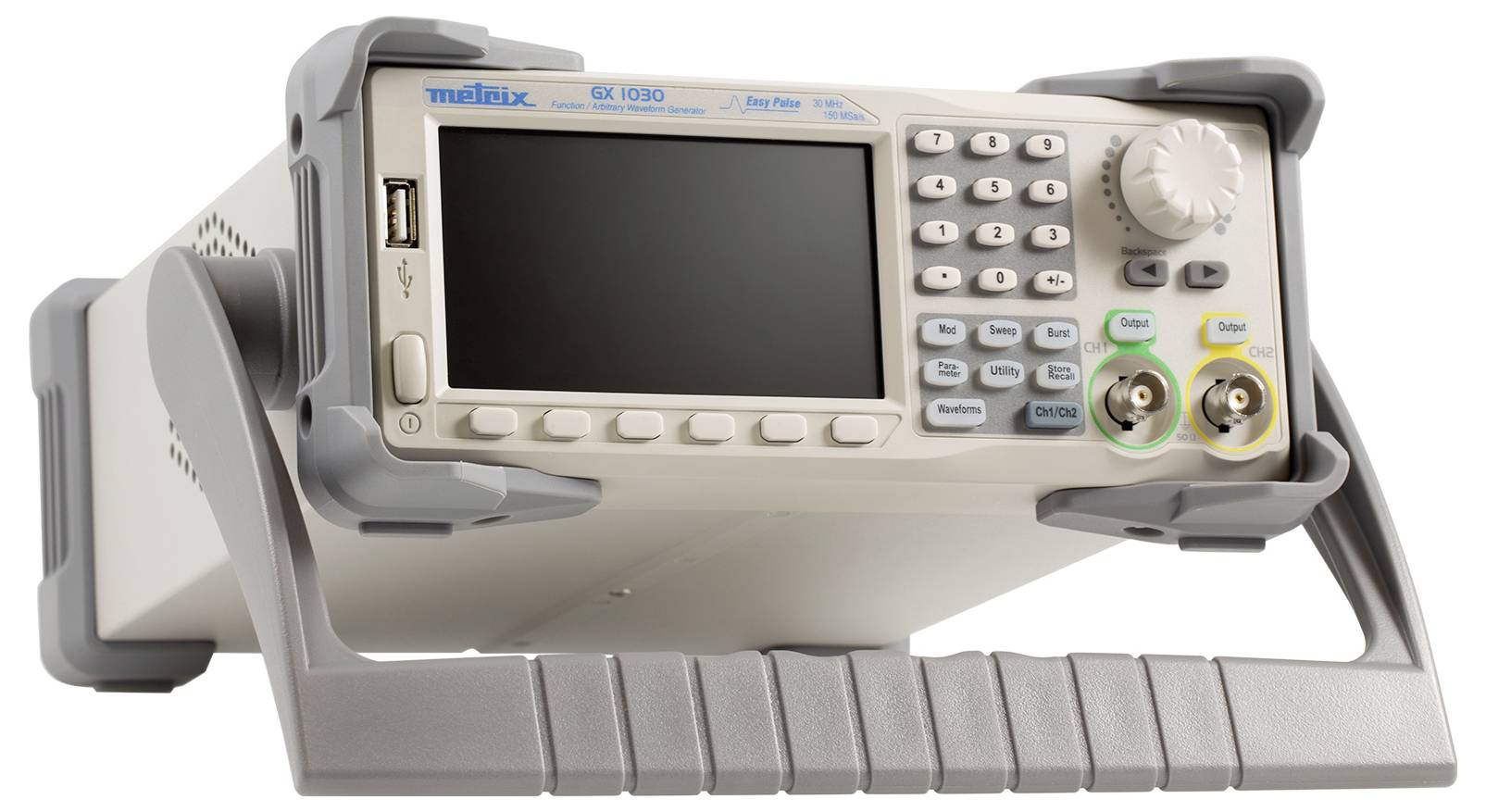

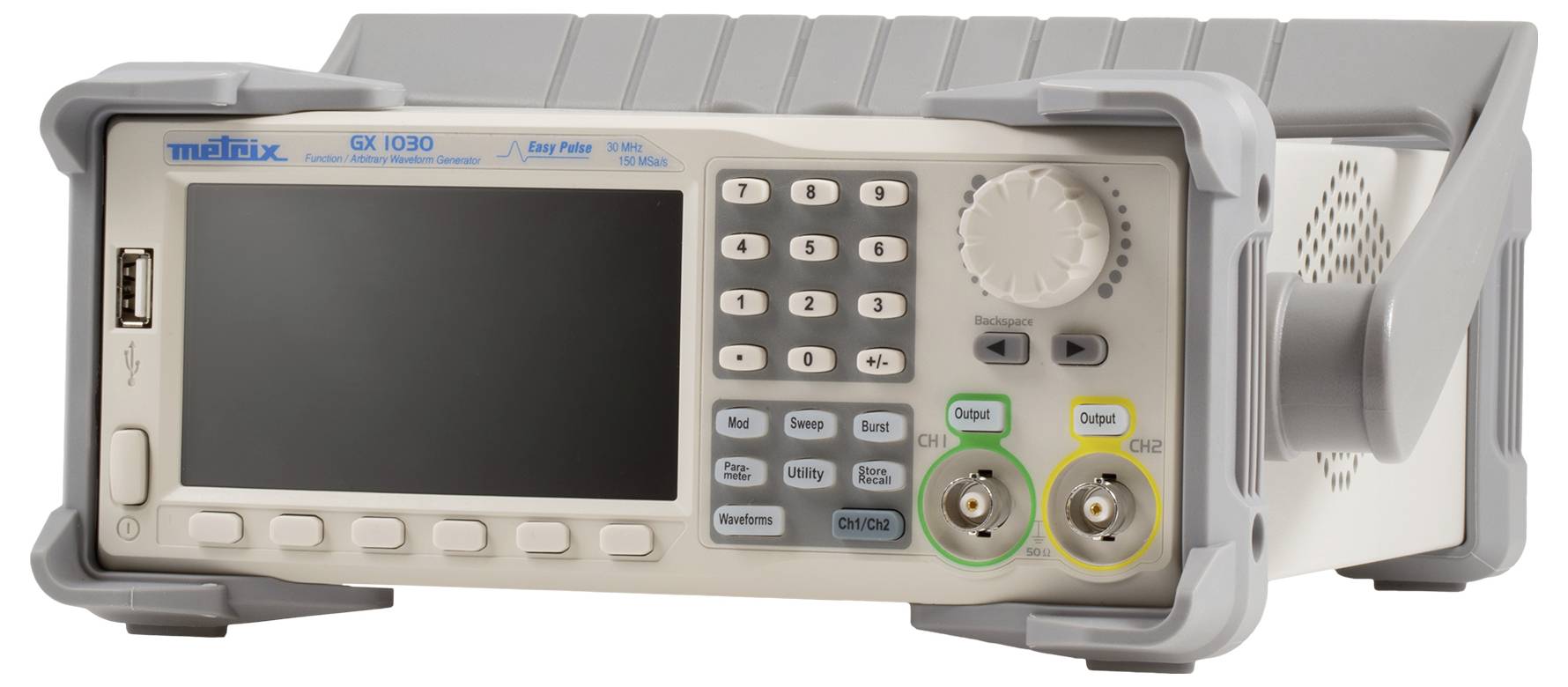

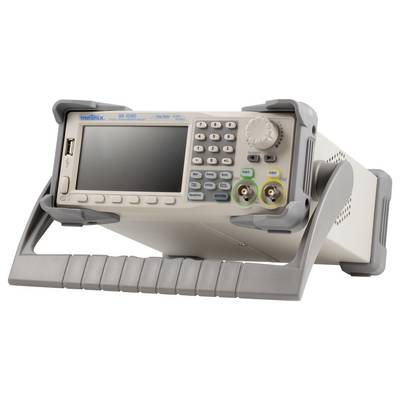

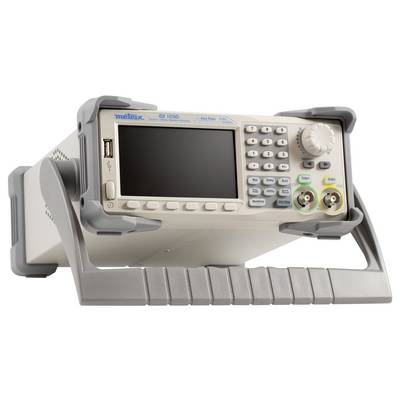

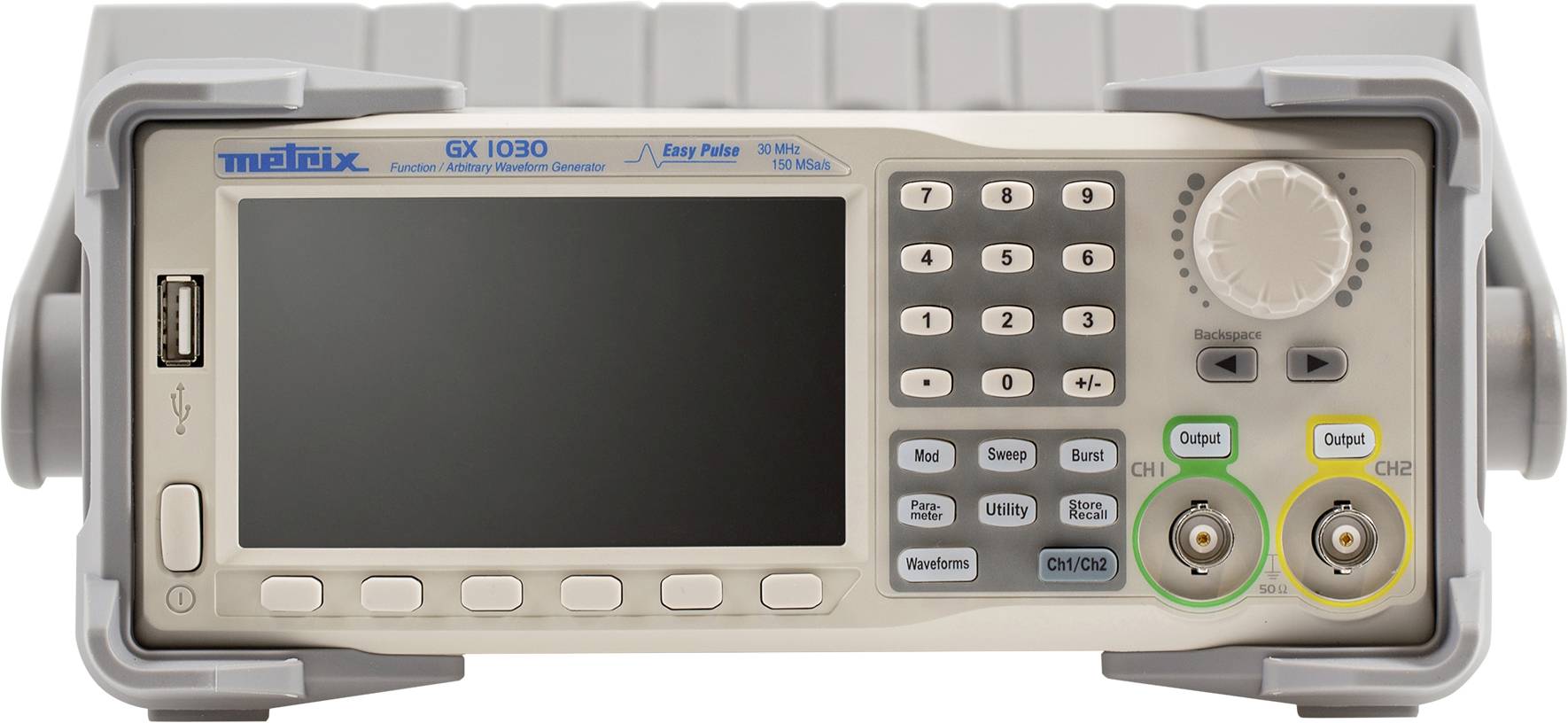

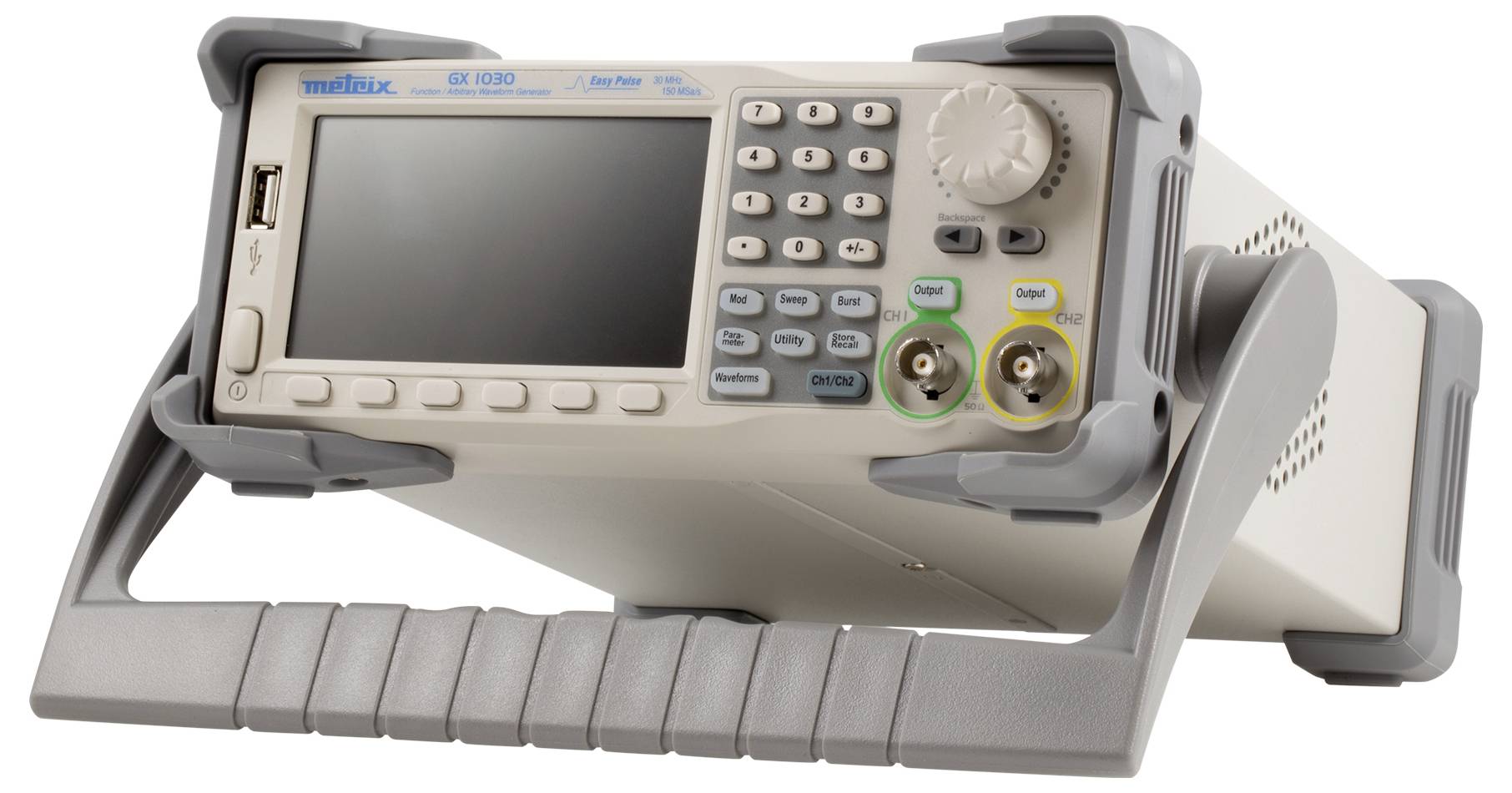

GX 1030 tetszőleges függvénygenerátor
- Többfunkciós, nagy teljesítményű tetszőleges funkciógenerátor a legstabilabb, nagy pontosságú jelek előállításához 30 MHz-ig
- Nagyméretű, 4,3 hüvelykes, nagy kontrasztú színes TFT képernyővel (960 x 540 mm)
- DDS technológia 2 kimeneten (csatolás vagy duplázás) - funkciók kombinációja
- 150 Ms/s mintavételi sebesség 14 bites frekvenciafelbontással
- Analóg és digitális AM vagy FM moduláció, FSK&ASK, PSK és PWM, valamint praktikus SWEEP és BURST funkciók
- Integrált frekvenciaszámláló 100 MHz-től 200 MHz-ig
- EasyPulse és TrueArb technológia: Alacsony jitterű impulzusok generálása és a jitter/jeltorzítás megszüntetése
- Programozható USB vagy Ethernet kapcsolaton keresztül, vezérlés PC szoftverrel és tárolás USB pendrive-on
Műszaki adatok
- Vezérlőgombok az előlapon: 23 közvetlen funkciógomb, 1 forgókapcsoló
- Jelparaméterek beállítása: Folyamatosan kódolóval vagy numerikus billentyűzettel
- Előlapi BNC kimenetek: 1. és 2. generátor kimenetek - független beállítások (hullámforma, f, fázis, amplitúdó, ...), csatolva, duplázva vagy kombinálva
- Hátsó panel BNC be- és kimenetei: 3 bemenet/kimenet ext trigger, frekvenciaszámláló és órajel 10MHz - szinkronizálás
- jelgenerálás
- Hullámformák: szinusz, négyzet, háromszög, rámpa, impulzus, zaj, tetszőleges (196 beépített hullámforma)
- Felbontás/Mintavétel: 14 bit/150Ms/s
- Memória: memóriamélység 16 kpt - előre telepített vagy meghatározott jelek tárolása USB pendrive-on
- Sx-Gene jelfeldolgozás: oszcilloszkóppal (OX5000, OX6000, OX7000, OX9000, Scopein@Box) vett jel beszerzése, továbbítása és módosítása.
- Grafikus vagy matematikai szerkesztés Sx-Gene szoftverrel. A kapott jel módosítása és/vagy a generátor szabványos jeleinek kombinációja
- jelfrekvenciák
- Frekvencia tartomány: szinusz 0,001-30,000 MHz, háromszög 500 kHz, zaj és négyzet 30 MHz, impulzus 12,5 MHz, tetszőleges hullámforma 6 MHz
- Felbontás/pontosság: 7 számjegyű kijelző - 1 MHz felbontás - függőleges pontosság ≤ (1% + 1mVpp) 10 kHz-en
- Hosszú távú drift: ±100 ppm/év
- Hőmérséklet együttható: 5 ppm/°C-ig
- Amplitúdó
- Feszültségszint: 50 Ω kimenet = 2 mVpp ~ 10 Vpp 10 MHz-ig / 2 mVpp ~ 5 Vpp ≥10 MHz | HiZ kimenet = 4 mVpp ~ 20 Vpp - 10 MHz / 4 mVpp ~ 10 Vpp ≥ 10 MHz
- Szintpontosság (simaság): 7 számjegyű kijelző - 1 MHz felbontás - függőleges pontosság = (1% + 1 mVpp) 10 kHz-en
- VDC offset: ±100ppm/év
- Impedancia/védelem: 5 ppm/°C-ig
- jel tulajdonságait
- Szinuszos jel: tipikus torzítás mértéke 0,075%-ig f-nél 20 kHz-ig és harmonikusok - 50 dBc-ig
- Háromszögjel (max. frekvencia 2 MHz): linearitási hiba max. 1%
- Négyzet és impulzus: tipikus felfutási idő 16,8 ns-ig - kitöltési ciklus 10-90% (DC-től f-től 20 MHz-ig) - impulzus min. 32,6 ns felbontás 1 ns
- AM moduláció
- Hordozó: Szinusz, Négyzet, Háromszög, Tetszőleges
- Modulált jelek: szinusz, négyzet, rámpa, zaj, tetszőleges (1 mHz - 20 kHz)
- Mélység: 0% és 120% között
- FM moduláció
- Hordozó: Szinusz, Négyzet, Háromszög, Tetszőleges
- Modulált jelek: szinusz, négyzet, rámpa, háromszög, zaj, tetszőleges (1 mHz - 20 kHz)
- Frekvenciaeltolás: 0-15 MHz között
- FSK moduláció
- Hordozó: Szinusz, Négyzet, Háromszög, Tetszőleges
- Modulált jelek: 50%-os munkaciklus (1 mHz-től 50 kHz-ig)
- ASK moduláció 4. oszlop
- Hordozó: Szinusz, Négyzet, Háromszög, Tetszőleges
- Modulált jelek: 50%-os munkaciklus (1 mHz-től 50 kHz-ig
- PM moduláció
- Hordozó: Szinusz, Négyzet, Háromszög, Tetszőleges
- Modulált jelek: szinusz, négyzet, rámpa, háromszög, zaj, tetszőleges (2 mHz - 20 kHz)
- Fáziseltolás: 0-tól 360°-ig
- PWM moduláció
- Frekvencia: 1mHz - 1MHz
- Modulált jelek: szinusz, négyzet, háromszög, zaj, tetszőleges
- Felbontás: 6,67ns
- Söprés
- Hordozó: szinusz, négyzet, rámpa, háromszög, önkényes
- Típus: Lineáris / Logaritmikus
- Irány: emelkedő vagy csökkenő
- Sweep sebesség: 1 ms-tól 500 s-ig
- Kioldás: kézi, külső, belső
- Burst (rövid sorozat)
- Jelek: szinusz, négyzet, rámpa, tetszőleges
- Típus: Rövid (1-100 000 ciklus), végtelen, kapu
- Fázisindítás/leállítás: 0°-tól +360°-ig
- Belső periódus: 1 μs-tól 1000 s-ig ±1%
- Frekvenciamérők
- Mérési tartomány: 100 mHz-től 200 mHz-ig
- Paraméterek: Frekvencia, Mélység, Időszak, Üzemi ciklus, Impulzus
- Jel kimeneti forma
Lépcső, trapéz, pulzus, rámpa, szinusz, ...
- Termék típus
Hálózatról működő függvénygenerátor
- Frekvrencia tartomány
0.01 MHz - 30 MHz
- Kimeneti jelformák
Tetszőleges
Háromszög
Lorentz görbe
Pulzus
Rámpa
Zaj
Négyszög
Jel
Színusz
- Kijelző
LCD
Gyári standard (tanúsítvány nélkül)
- Méret
(Sz x Ma) 260 mm x 107 mm
- Súly
4350 g
- Frekvencia (max.)
30 MHz
- Frekvencia (min.)
0.01 MHz
- Jellemzők
frekvencia számlálóval
Moduláció
- Mérési kategória
CAT II
- Szélesség
260 mm
- Magasság
107 mm
- Csatlakozók
USB
LAN
- Tápellátás
230 V/AC
Hálózatról működik
- Gyártói szám
GX 1030
Dokumentumok és letöltések
Adatlap
Adatlap 2749774 Metrix GX 1030 Hálózatról működő függvénygenerátor 0.01 MHz - 30 MHz Tetszőleges, Háromszög, Lorentz görbe, Pulzus, Rámp
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2749774 Metrix GX 1030 Hálózatról működő függvénygenerátor 0.01 MHz - 30 MHz Tetszőleges, Háromszög, Lorentz görbe, Pulzus, Rámp
Kezelési- és biztonsági utasítások 2749774 Metrix GX 1030 Hálózatról működő függvénygenerátor 0.01 MHz - 30 MHz Tetszőleges, Háromszög, Lorentz görbe, Pulzus, Rámp
Garanciális feltételek
Garanciális feltételek 2749774 Metrix GX 1030 Hálózatról működő függvénygenerátor 0.01 MHz - 30 MHz Tetszőleges, Háromszög, Lorentz görbe, Pulzus, Rámp
Leírás
A GX1030 egy 0,01 MHz-től 30 MHz-ig terjedő tetszőleges függvénygenerátor minden típusú precíz és változatos, egyszerű és összetett jelhez: szinusz, négyzet, háromszög, rámpa, impulzus, zaj, tetszőleges (196 beépített hullámforma), amelyeket sokkal magasabb jelekkel kombinál. ... Pontosságot és frekvenciastabilitást generál, mint a hagyományos generátorok. Ezenkívül a GX1030 belső és külső modulációkat, valamint lineáris és logaritmikus sweepeket kínál a felhasználónak. A BURST funkcióval viszont, amely még pontosabb elemzést és nagyon rövid események észlelését teszi lehetővé, beállítható a kívánt jelciklusok száma időtartamonként. Egy integrált frekvenciamérő pedig a 100 MHz-től 200 MHz-ig terjedő frekvenciatartományt fedi le. A harmonikus függvény 16 páros vagy páratlan amplitúdó- és fázisrendet állít elő. Az ergonomikus kialakítású GX1030 nagy formátumú LCD kijelzővel (960 x 540 mm) rendelkezik, amely kiváló olvashatóságot biztosít a 4,3 hüvelykes, nagy kontrasztú színes TFT képernyőn. Két PC-szoftver tölthető le tetszőleges jelek generálására és a generátor programozására: SX-GENE és EasywaveX.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Előlapi BNC kimenetek: 1. és 2. generátor kimenet
- Független beállítások (hullámforma, f, fázis, amplitúdó…), csatolva, duplázva vagy kombinálva
- Hátsó BNC bemenetek és kimenetek: 3 bemenet/kimenet Ext trigger, frekvenciaszámláló és órajelforrás 10 MHz - szinkronizálás
- Frekvenciaszámláló: 100MHz-től 200MHz-ig
- Felharmonikus funkció: Grafikus megjelenítés, 16 páros vagy páratlan sorrend amplitúdóval és fázissal
- Tárolás: Előre beállított vagy egyedi jelek vagy teljes eszközkonfiguráció mentése USB-meghajtóra
- Kommunikációs interfész: USB eszköz, USB host, LAN
- Frekvencia tartomány 0,001 MHz és 30 MHz között klasszikus és tetszőleges jelek
- DDS technológia 2 kimeneten (csatolás vagy duplázás) - funkciók kombinációja
- 150 MS/s mintavételezési sebesség 14 bites frekvenciafelbontással
- Analóg és digitális AM vagy FM moduláció, FSK&ASK, PSK és PWM
- Kényelmes SWEEP és BURST funkciók
- Frekvenciaszámláló 100 Mhz-től 200 Mhz-ig
- EasyPulse technológia alacsony impulzus jitterű impulzusok generálására
- TrueArb technológia a jitter és a jeltorzítás kiküszöbölésére
- USB vagy Ethernet kapcsolaton keresztül programozható és USB pendrive-on tárolható
- Felharmonikus funkció: Grafikus megjelenítés: 16 sorrend, páratlan vagy páros, amplitúdóval és fázissal
- Csatornakombináció: Elrendezés kijelzése: 2 belső csatorna CH1-CH2-CH1+CH2
- Tárolás: Tárolja az előre beállított vagy egyéni jeleket vagy a teljes eszközkonfigurációt egy USB-meghajtón
- Kommunikációs interfészek: USB eszköz, USB host, LAN
- Szoftver: Az SX-GENE szoftver az LV és LW illesztőprogramokkal együtt letölthető támogatási oldalunkról

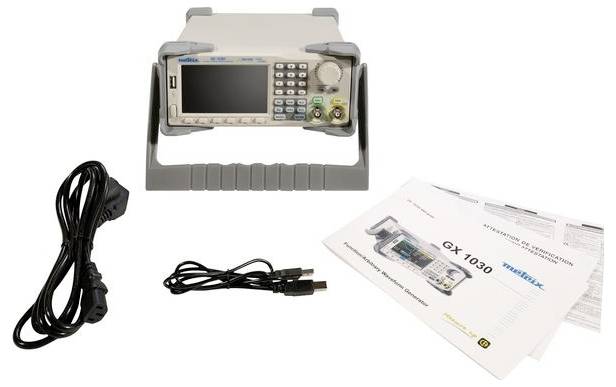

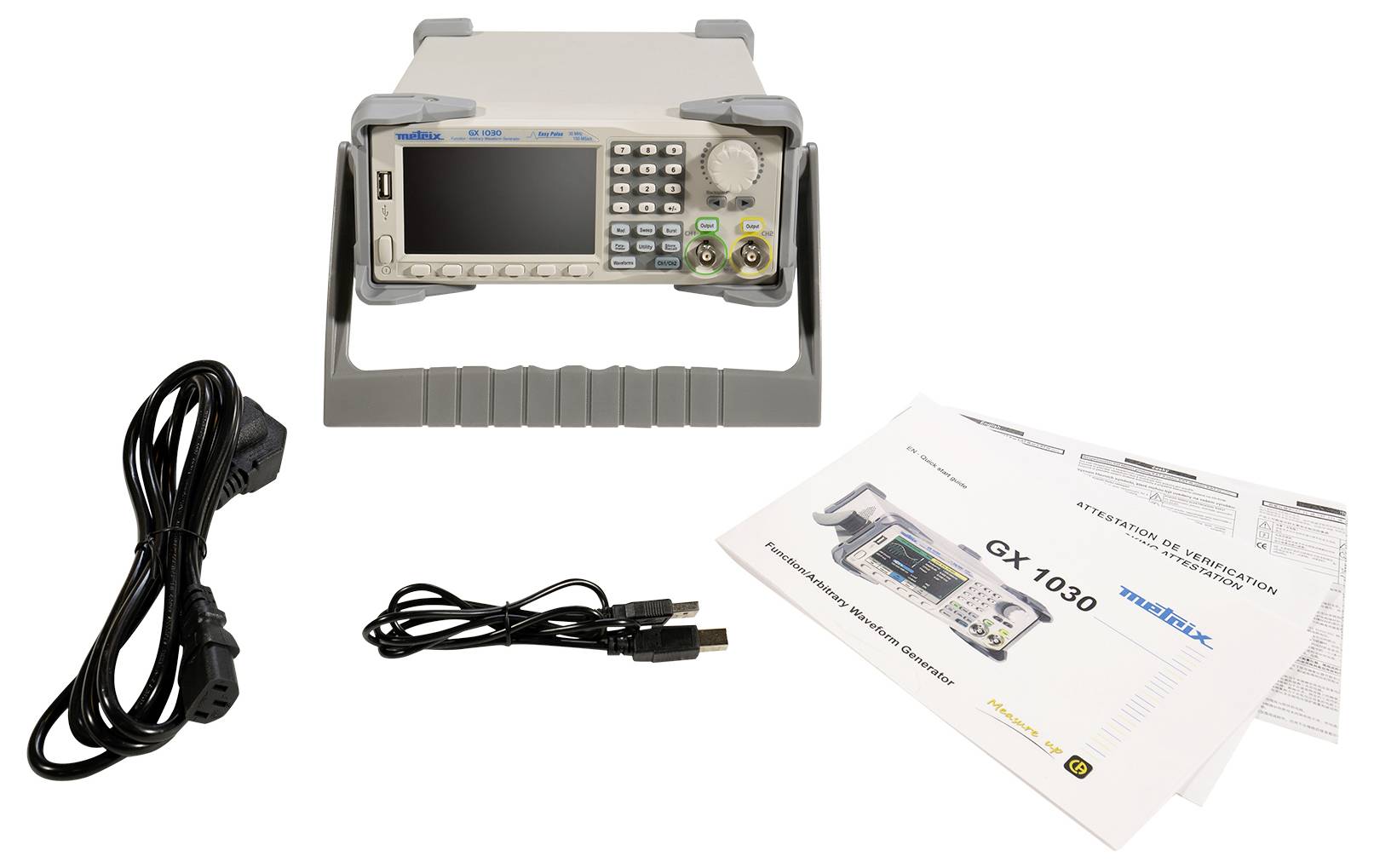

Szállítás tartalma
- 1 db hálózati csatlakozókábel 2P+E
- 1 db USB kábel
- 1 nyomtatott Gyors üzembe helyezési útmutató öt nyelven
