Metz Connect PT-C12 24 V AC/DC 110501 Jelátalakító 1 db vásárlása

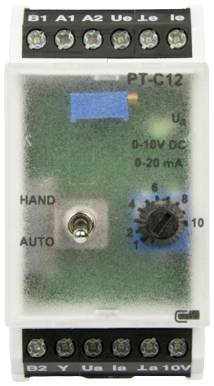

Egy elektromos vezérlőegység kézi és automatikus kapcsolóval, valamint forgógombbal. Felirata 'PT-C12', kijelzője '0-10V DC, 0-20 mA'.

Termék típus

Jelátalakító

Bemenő jel max. (áram)

20 mA

Bemenő jel max. (feszültség)

10 V

Gyártói szám

PT-C12 24 V AC/DC

Méret

(H x Sz x Ma) 60 x 35 x 69.30 mm

Adatlap (PDF)

Szállítás: 10. 2. P.

9 db

Szám

Összesen (22 039 Ft / Darab)

22 039 Ft

ÁFA nélkül

Már csak 9 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Gyártói szám: PT-C12 24 V AC/DC

Termék típus: Jelátalakító

Bemenő jel max. (áram): 20 mA

Bemenő jel max. (feszültség): 10 V

Méret: (H x Sz x Ma) 60 x 35 x 69.30 mm

Kimenő jel (feszültség): 0 - 10 V/DC

Kimenő jel (áram): 0 - 20 mA

Üzemi feszültség: 24, 24 V/AC, V/DC (max)

Max. üzemi feszültség: 24 V/AC
24 V/DC

Teher: 500Ω

Bemenő jel (feszültség): 0 - 10 V/DC

Bemenő jel (áram): 0 - 20 mA

Tartalom: 1 db

Szélesség: 35 mm

Magasság: 69.30 mm

Hossz: 60 mm

Áramfelvét: AC: 200mA; DC: 110 mA

Max. környezeti hőmérséklet: +70 °C

Környezeti hőmérséklet (min.): -20 °C

Tápfeszültség: 24 V/AC
24 V/DC

Merev keresztmetszet (max.): 2.5 mm²

Merev átmérő (min.): 0.34 mm²

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3164618 Metz Connect PT-C12 24 V AC/DC 110501 Jelátalakító 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3164618 Metz Connect PT-C12 24 V AC/DC 110501 Jelátalakító 1 db

Leírás

A potenciálleválasztó/jelátalakító a 0–10 V DC és 0–20 mA DC tartományban lévő analóg jelek leválasztására, vagy a 0–10 V DC 0–20 mA DC vagy 0–20 mA DC jelek átalakítására szolgál. 0-10 VDC. A bemeneti és kimeneti jelek, valamint a tápfeszültség elektromosan el vannak választva egymástól. A készülékhez 0-10 V vagy 0-20 mA bemeneti jel csatlakoztatható. Potenciálleválasztó funkció: A PT-C12-vel a 0-10 V bemeneti jel arányosan igazodik a 0-10 V-os kimeneti jelhez. A PTi-C12 a bemeneti jelet 0 és 20 mA között állítja be a 0 és 20 mA közötti kimeneti jellel arányosan. Jelátalakító funkció elektromos leválasztással: 0-10 V-ról 0-ra 20 mA-re vagy 0-20 mA-re 0-10 V-ra konvertálva az átalakított kimeneti jelet a beépített orsóvágóval lehet újra beállítani. Ezen kívül egy kézi vészüzemi szint van beépítve egy HAND-AUTO kapcsolóval, visszacsatoló érintkezővel. A kimeneti jel 0-tól 10 V-ig vagy 0-20 mA-ig állítható be az előlapi potenciométerrel a HAND kapcsoló állásában. A 10 V-os csatlakozón max. 10 V DC, 5 mA állandó kimeneti feszültség áll rendelkezésre. Az Y bemenet az Ua kimeneti feszültség LED-kijelzésére szolgál. A LED fényereje a kimeneti jel szintjétől függ (híd Ua és Y között). Alternatív megoldásként külső jel csatlakoztatható az Y bemenetre a 0-10 V DC LED-kijelzőhöz Csatlakozás csavaros kapcsokkal.
