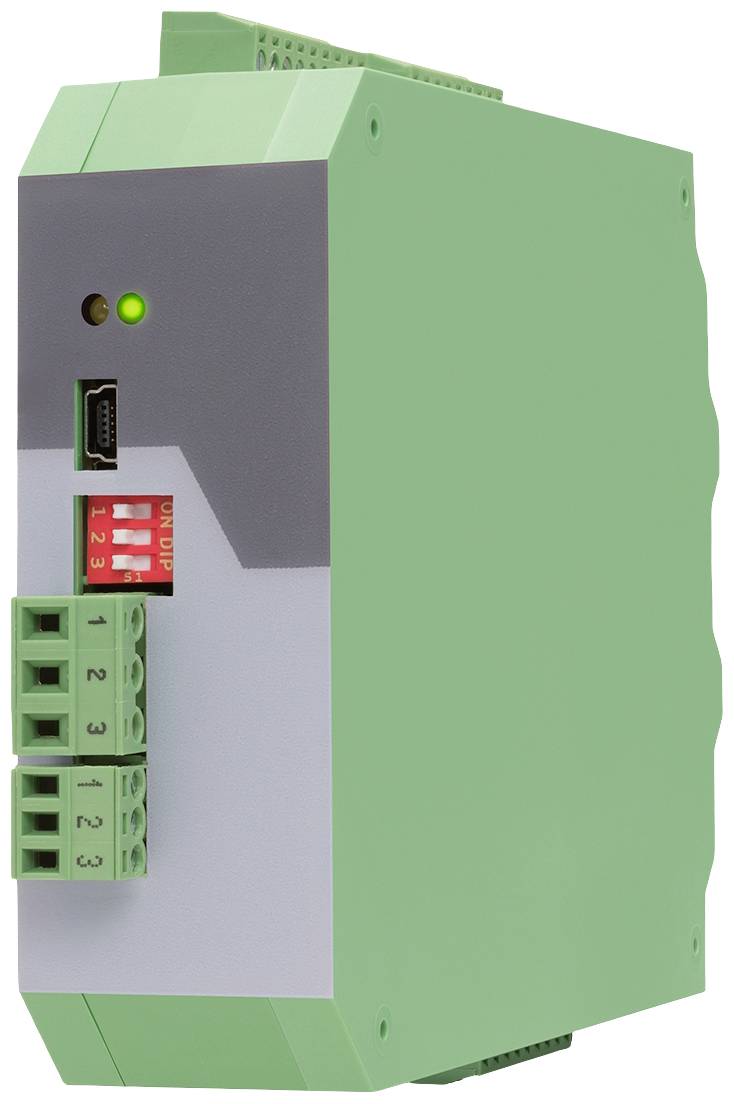

Motrona 6877.5021 I/O modul Csavaros szorító Digitális bemenetek száma: 1
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
I/O modul
Csatlakozók
Csavaros szorító
Gyártói szám
6877.5021
Üzemi feszültség
18-30 V/DC
Magasság
140 mm
Adatlap (PDF)
1 db
Szám
Összesen (108 654 Ft / Darab)
108 654 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
Nyújtásmérő mérőerősítő (egyszeres)
- 6 vezetékes csatlakozás nyúlásmérős teljes hídérzékelőhöz
- 1 x áram-feszültség kimenet
- Állítható hídfeszültség 3 VDC és 10 VDC között
- Az érzékelő bemenetek érzékenysége 1 … 10 mV
- Az érzékelő adatainak továbbítása RS-485-ön keresztül
- Programozás USB-n keresztül és az operációs rendszer felhasználói felületén (ingyenes)
- 4 x HTL/PNP vezérlő bemenet
- 4 x vezérlő kimenet a különböző működési állapotok jelzésére
Műszaki adatok
- Csatlakozások Csatlakozás típusa: csavaros sorkapcsok, 1,5 mm2 / AWG 16
- Tápellátás Bemeneti feszültség: 18 ... 30Vdc
- Tápellátás védelmi áramkör: fordított polaritás elleni védelem
- A tápegység maradék hullámossága: ≤ 10%
- Tápegység áramfelvétele: kb. 50 mA (24 V-on, terheletlen)
- A nyúlásmérő táp kimeneti feszültsége: 3-10 VDC
- A nyúlásmérő táp kimeneti árama: max. 50 mA
- DMS bemenetek száma: 1 visszaolvasással
- A nyúlásmérő bemenetek konfigurációja: Feszültség
- A nyúlásmérő bemeneti érzékenysége: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- A nyúlásmérő bemenetek Felbontás: 16 bit
- A nyúlásmérő bemeneti pontossága: +/- 0,01% / 10K
- Analóg kimenetek száma: 1
- Analóg kimenetek feszültsége: +/- 10V (külső terhelés max. 5kOhm)
- Analóg kimenetek árama: 0/4mA...20mA (terhelés max. 270 Ohm)
- Analóg kimenetek Felbontás: 16 bit
- Analóg kimenetek pontossága: +/- 0,01% / 10K
- Analóg kimenetek Válaszidő: A mintavételi időtől és a szűrőtől függ
- Vezérlő bemenetek száma: 4
- Vezérlő bemenetek formátuma: HTL, PNP (alacsony 0 ... 4V, magas 10... 30V)
- Vezérlő bemeneti frekvencia: max 1 kHz
- A vezérlő bemenetek válaszideje: 1 ms
- Vezérlő bemenetek terhelése: max.3mA 24VDC-n
- Vezérlő kimenetek száma: 4
- Vezérlő kimenetek formátuma / szintje: HTL: 17 ... 29 V (a tápfeszültségtől függően)
- Vezérlő kimenetek Kimeneti áram: max 30 mA, magas oldali meghajtó
- USB verzió: USB 2.0 mini B típusú
- Ház kialakítása: 2 vezetékes RS-422
- Ház Protokoll: LECOM, MODBUS
- Ház anyaga: műanyag
- Ház összeállítás: 35 mm-es DIN-sínen (EN 60715 szerint)
- Ház méretei (Sz x Ma x Mé): 34 x 140 x 118 mm
- Ház védettségi fokozata: IP20
- Ház súlya: kb 100 g
- Környezeti hőmérsékletű működés: 0 °C ... +60 °C (nem lecsapódó)
- Tárolás környezeti hőmérsékleten: -25 °C ... +70 °C (nem lecsapódó)
- Meghibásodási arány MTBF években (folyamatos működés 60 °C-on): 66,5
- Termék típus
I/O modul
- Csatlakozók
Csavaros szorító
- Gyártói szám
6877.5021
- Üzemi feszültség
18-30 V/DC
- Magasság
140 mm
- Hossz
118 mm
- Szélesség
34 mm
- Digitális bemenetek száma
1
- Méret
(H x Sz x Ma) 118 x 34 x 140 mm
- Gyártói szám
6877.5021
Dokumentumok és letöltések
Adatlap
Adatlap 2899376 Motrona 6877.5021 I/O modul Csavaros szorító Digitális bemenetek száma: 1
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2899376 Motrona 6877.5021 I/O modul Csavaros szorító Digitális bemenetek száma: 1
Leírás
Ehhez a mérőerősítőhöz nyúlásmérős full bridge érzékelő csatlakoztatható, analóg kimenet (áram/feszültség) elérhető.
Van egy USB programozói interfész és egy RS-485 kommunikációs interfész LECOM vagy MODBUS protokollal. Négy HTL vezérlő bemenet segítségével a nyúlásmérő érzékelők nullázhatók.
A négy HTL Control kimenet a kapcsolási pontok túllépését és süllyedését, valamint a tartományon kívüli mozgásokat továbbítja. DMS hiba is kiadható.
A HTL vezérlő bemenetek segítségével meg lehet szüntetni az önreteszelést a kimeneteken.
Továbbá a HTL vezérlőbemeneteken keresztül az analóg kimenet beállítási funkciója is megvalósítható.
Ez a szöveg gépi fordítással készült.
Van egy USB programozói interfész és egy RS-485 kommunikációs interfész LECOM vagy MODBUS protokollal. Négy HTL vezérlő bemenet segítségével a nyúlásmérő érzékelők nullázhatók.
A négy HTL Control kimenet a kapcsolási pontok túllépését és süllyedését, valamint a tartományon kívüli mozgásokat továbbítja. DMS hiba is kiadható.
A HTL vezérlő bemenetek segítségével meg lehet szüntetni az önreteszelést a kimeneteken.
Továbbá a HTL vezérlőbemeneteken keresztül az analóg kimenet beállítási funkciója is megvalósítható.
Ez a szöveg gépi fordítással készült.
Kivitel
- Robusztus műanyag ház közvetlenül a DIN-sínre pattintáshoz
Szállítás tartalma
- Használati útmutató
