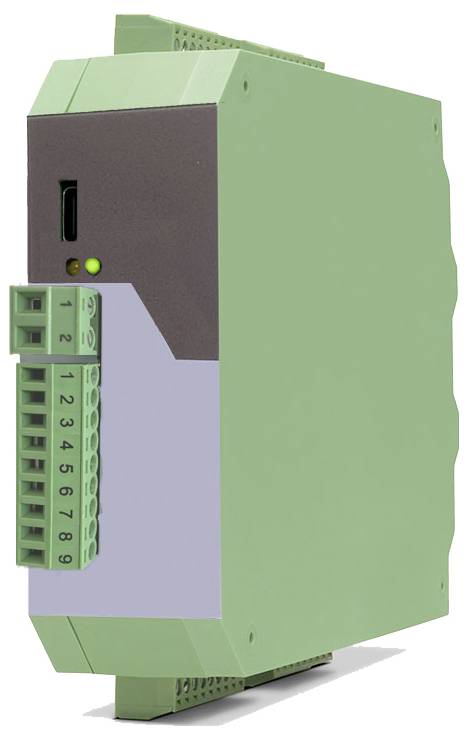

Motrona 6890.5020.RL 6890.5020.RL Fordulatszám-őr Relé kimenetek száma: 4
Gyártól szám:
Rendelési szám:
Termék típus
Fordulatszám-őr
Relé kimenetek száma
4
Üzemi feszültség
30 V/DC
Gyártói szám
6890.5020.RL
Mérési bemenetek
Impulseingang im Format A. B. 90° [HTL] oder A. /A. B. /B [RS422] auch 1-spurig möglich; SSI-Ein-/Ausgang im Format CLOCK+. CLOCK-. DATA+. DATA- [RS422]. 32 Bit SSI; Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktive Sensoren; Control-Eingänge – Anzahl: 5; Inkremental-Eingänge – Spuren: A. B (HTL Single Ended. TTL Single Ended) A. /A. B. /B (RS422. HTL Differential); Inkremental-Eingänge – Konfigurationen: RS-422. HTL Differenziell. HTL Single Ended. TTL; Control-Eingänge – Format: HTL. PNP (Low 0 … 3 V. High 9 … 30 V); Start/Stop-Schnittstelle – RS422 Eingang: 1 x (Start Stop. /Start Stop); 1x (Init In. /Init In)
Adatlap (PDF)
Szám
Összesen (219 990 Ft / Darab)
219 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Vezérlő bemenetek – Szám: 5
- Vezérlőbemenetek – válaszidő: kb. 1 ms
- Vezérlő bemenetek – Terhelés: max. 2 mA 24 VDC feszültségnél
- Vezérlő kimenetek – Szám: 4
- Vezérlőkimenetek – Válaszidő: min. 1 ms (a „Mintavételi idő (s)” és az „Átlagszűrő” beállításoktól stb. függően)
- Ház – Anyag: Műanyag
- Ház – Szerelés: 35 mm-es DIN sínre
- Ház – Méretek (Sz x Ma x Mé): 34 x 100 x 131 mm
- Ház (csatlakozók nélkül) – Védettségi osztály: IP20
- Környezeti feltételek – Tengerszint feletti magasság: max. 2000 m
- Érzékelő tápegység – Kimeneti feszültség: 5 VDC és 24 VDC (kb. 1 V-tal alacsonyabb a bemeneti feszültségnél)
- Érzékelő tápegység – kimeneti áram: max. 200 mA
- Inkrementális bemenetek - Sávok: A, B (HTL Single Ended, TTL Single Ended) A, /A, B, /B (RS422, HTL Differential)
- Inkrementális bemenetek – Konfigurációk: RS-422, HTL differenciál, HTL egyvégű, TTL
- Inkrementális bemenetek – RS422: max. 1 MHz (RS-422 differenciáljel)> 0,5 V)
- Inkrementális bemenetek – HTL differenciál: max. 1 MHz (HTL differenciáljel)> 1 V)
- Inkrementális bemenetek – HTL Single Ended: max. 350 kHz, (Alacsony: 0 … 5 V, Magas: 9 … 30 V)
- Inkrementális bemenetek – TTL: max. 350 kHz, (Alacsony: 0 … 0,6 V, Magas: 2,2 … 5 V pontosság)
- SSI interfész – SSI bemenet/kimenet: TTL differenciál (RS422)
- SSI interfész – Sávok: Kikapcsolás, /Kikapcsolás, Adatok, /Adat, Bekapcsolás, /Bekapcsolás
- SSI interfész – Konfiguráció: Master vagy Slave
- SSI interfész – Formátum: Bináris vagy Gray-kód
- SSI interfész – Felbontás: 10 … 32 bit
- SSI interfész – Terhelés: Ri = kb. 13 kOhm
- Vezérlő kimenetek – Kimeneti áram: max. 100 mA
- Környezeti hőmérséklet – Üzemeltetés: -20°C … +60°C (nem lecsapódó)
- DC tápegység – Védő áramkör: Fordított polaritás elleni védelem
- DC tápegység – Áramfelvétel: kb. 60 mA (terheletlenül)
- Külső védelem: T 0,5 A
- Vezérlőbemenetek – Formátum: HTL, PNP (Alacsony 0 … 3 V, Magas 9 … 30 V)
- Analóg kimenet – Konfiguráció: Áram- vagy feszültségkimenet
- Analóg kimenet – Áramkimenet: 0/4 … 20 mA (Terhelhetőség: max. 270 ohm) Felbontás 16 bit
- Analóg kimenet – válaszidő:< 1 ms
- Relé kimenetek – (RL opció) Konfiguráció: Váltó (potenciálmentes)
- Relé kimenetek – AC kapcsolási kapacitás: 115 VAC / 0,6 A vagy 230 VAC / 0,3 A
- Relé kimenetek – DC kapcsolási kapacitás: 30VDC / 2A
- Relé kimenetek – válaszidő: kb. 4 ms
- Hibaidőszak – MTBF években: 55,8 év
- Egyenáramú tápegység – Bemeneti feszültség: 18 … 30 VDC
- Csatlakozás – Csatlakozás típusa: Csavaros csatlakozó, 1,5 mm² / AWG 16
- SSI interfész – Frekvencia: 100 kHz - 2 MHz (állítható)
- Start/Stop interfész – RS422 bemenet: 1 x (Start Stop, /Start Stop); 1 x (Init In, /Init In)
- Start/Stop interfész – RS422 kimenet: 1 x (Init Out, /Init Out)
- Start/Stop interfész – Inicializáló impulzusok szélessége: 1…9 µs (állítható)
- Start/Stop interfész – Frekvencia Init impulzusok: 62,5 Hz - 5000 Hz (állítható)
- Start/Stop interfész – Órajelfrekvencia az időméréshez: 48 MHz
- Start/Stop interfész – Felbontás: A kódoló hullámvezető sebességétől függ.
- Analóg kimenet – Feszültségkimenet: -10…+10 V (max. 2 mA)
- Vezérlőkimenetek – Formátum / Szint: 5 … 30 V (a COM+ feszültségétől függően), PNP
- Soros interfész – Formátum: RS232
- Soros interfész – Baud sebesség: 9600, 19200, 38400 vagy 115200 baud
- Soros interfész – Adatformátum: 8-páros-1, 8-páratlan-1, 8-nincs-1, 8-nincs-2
- USB csatlakozófelület – Verzió: USB-C
- USB interfész – Adatformátum: 8-nincs-1
- USB interfész – Átviteli sebesség: 115200 baud
- Jelzőfény – LED: Zöld LED (üzemkész) Sárga LED (hiba)
- Gyártói szám
6890.5020.RL
- Termék típus
Fordulatszám-őr
- Relé kimenetek száma
4
- Mérési bemenetek
Impulseingang im Format A. B. 90° [HTL] oder A. /A. B. /B [RS422] auch 1-spurig möglich; SSI-Ein-/Ausgang im Format CLOCK+. CLOCK-. DATA+. DATA- [RS422]. 32 Bit SSI; Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktive Sensoren; Control-Eingänge – Anzahl: 5; Inkremental-Eingänge – Spuren: A. B (HTL Single Ended. TTL Single Ended) A. /A. B. /B (RS422. HTL Differential); Inkremental-Eingänge – Konfigurationen: RS-422. HTL Differenziell. HTL Single Ended. TTL; Control-Eingänge – Format: HTL. PNP (Low 0 … 3 V. High 9 … 30 V); Start/Stop-Schnittstelle – RS422 Eingang: 1 x (Start Stop. /Start Stop); 1x (Init In. /Init In)
- Üzemi feszültség
30 V/DC
- Méret
(H x Sz x Ma) 140 x 34 x 118 mm
- Súly
160 g
- Szélesség
34 mm
- Magasság
118 mm
- Hossz
140 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3805210 Motrona 6890.5020.RL 6890.5020.RL Fordulatszám-őr Relé kimenetek száma: 4
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3805210 Motrona 6890.5020.RL 6890.5020.RL Fordulatszám-őr Relé kimenetek száma: 4
Leírás
A multifunkcionális eszköz hatékony lehetőséget kínál inkrementális jeladók, abszolút jeladók és elmozdulás-mérőváltók vezérlésére és kiértékelésére start-stop interfésszel.
A készülék opcionálisan 4 relékimenet nélkül is kapható. A készülék többek között az álló helyzetet és a forgásirányt figyeli.
Ez a szöveg gépi fordítással készült.
A készülék opcionálisan 4 relékimenet nélkül is kapható. A készülék többek között az álló helyzetet és a forgásirányt figyeli.
Ez a szöveg gépi fordítással készült.
Kivitel
- Impulzusbemenet A, B, 90° [HTL] vagy A, /A, B, /B [RS422] formátumban, egyetlen sávként is lehetséges
- Bemeneti frekvencia akár 1 MHz
- SSI bemenet/kimenet CLOCK+, CLOCK-, DATA+, DATA- formátumban [RS422], 32 bit
- 100 kHz-es SSI órajelfrekvencia ... 2 MHz
- Start-stop interfész abszolút elmozdulás-mérőátalakítókhoz és magnetostrikciós érzékelőkhöz
- 4 vezérlő kimenet
- 16 bites analóg kimenet (±10 V vagy 0/4 ... 20 mA)
- 4 relé kimenet
- Tápegység 18 ... 30 VDC
- Segédfeszültség kimenet +5 V a TTL jeladók táplálásához
- Kompakt ház 35 mm-es DIN sínre szereléshez (EN 60715 szabvány szerint)
- Egyszerű paraméterezés felhasználói felületen keresztül (ingyenes)
Szállítás tartalma
- Használati útmutató
