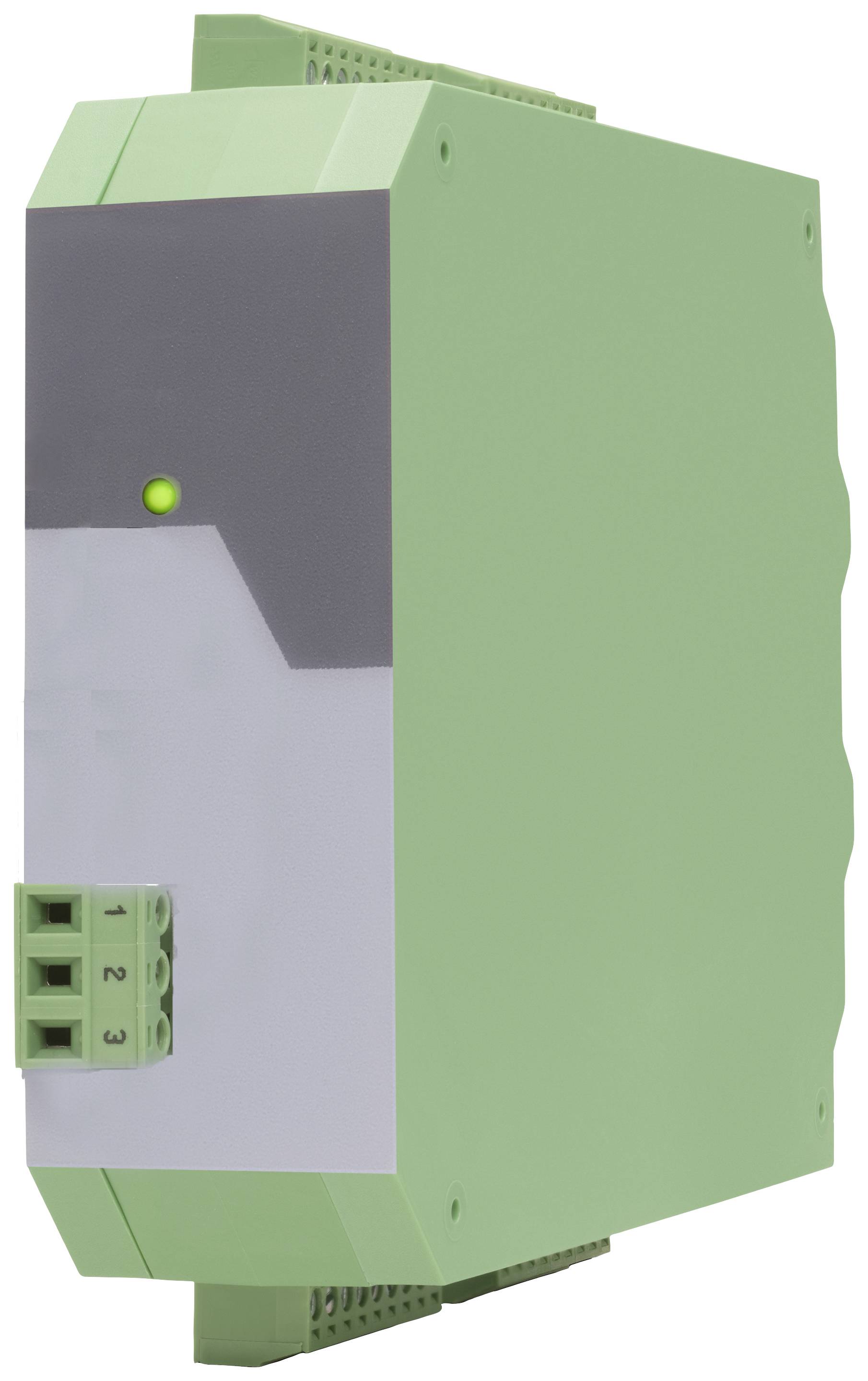

Motrona 7379.5020 I/O modul Csavaros szorító Analóg bemenetek száma: 4
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
I/O modul
Csatlakozók
Csavaros szorító
Gyártói szám
7379.5020
Üzemi feszültség
24 V/DC
Üzemi feszültség
10 - 30 V/DC
Adatlap (PDF)
1 db
Szám
Összesen (81 882 Ft / Darab)
81 882 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
Analóg az IO-Link átalakítóval
- 4 analóg bemenet
- 2x áram és 2x feszültség bemenet
- Bemeneti feszültség: -10 … +10 V (Ri ≈ 1 MOhm)
- Árambemenet: 0 … 20 mA / 4 … 20 mA (Ri ≈ 100 Ohm)
- Felbontás: 16 bit / ± 0,2% (25 °C)
- Specifikáció: Eszköz / IO-Link V1.1
- Bitráta: COM 3 (230,4 kbps)
- Port osztály: A típus
- Ciklusidő: 3ms
- Adatszélesség: 11 bájt (4 x 2 bájt (bemeneti adatok) + 1 bájt ("CO" állapot) + 2 bájt (diagnosztikai adatok)
Műszaki adatok
- Csatlakozások Csatlakozás típusa: csavaros sorkapcsok, 1,5 mm2/ AWG 16
- Tápellátás bemeneti feszültsége: 24VDC (18 ... 30VDC) 10-Linken keresztül
- Tápellátás védelmi áramkör: fordított polaritás elleni védelem
- Tápegység áramfelvétele: kb. 90 mA (terhelés nélkül)
- Referencia kimenet Kimeneti feszültség: +10 V
- Referencia kimeneti pontosság: ± 0,1%
- Referencia kimeneti terhelés: max 10 mA/> 1k ohm
- Analóg bemenetek száma: 4
- Analóg bemenetek konfigurációja: 2x áram és 2x feszültség bemenet
- Analóg bemenetek Feszültségbemenet: -10 ... +10V (Ri 1MOhm)
- Analóg bemenetek árambemenet: 0 ... 20mA / 4 ... 20 mA (Ri 100 ohm)
- Analóg bemenetek Felbontás / pontosság: 16 bit / ± 0,2% (25 °C)
- Vezérlő bemenetek (csak "CO" opcióval) Szám: 3
- Vezérlő bemenetek (csak "CO" opcióval) Formátum: HTL, PNP (Low 0 ... 3V, magas 9... 30V)
- Vezérlő bemenetek (csak "CO" opció esetén) Frekvencia: max. 1 kHz
- Vezérlő bemenetek (csak "CO" opció esetén) Válaszidő: kb. 1 ms
- Vezérlő bemenetek (csak "CO" opcióval) Átviteli idő (10 link): kb. 1 ms-onként - (10 link ciklusidő)
- Vezérlő bemenetek (csak "CO" opcióval) terhelés: max. 2 mA 24VDC-n
- Vezérlő kimenetek (csak "CO" opcióval) Szám: 2
- Vezérlő kimenetek (csak "CO" opcióval) Formátum: 5 ... 30V (a Com+ feszültségétől függően), PNP
- Vezérlő kimenetek (csak "CO" opció esetén) Kimeneti áram: max. 100 mA kimenetenként
- Vezérlő kimenetek (csak "CO" opcióval) Válaszidő: min. 1 ms (a "Sampling Time" és az "Average Filter" beállítástól függően)
- Vezérlő kimenetek (csak "CO" opcióval) Átviteli idő (10 link)): kb. 1 ms-onként - (10 link ciklusidő)
- IO-Link modul / Leírás: Eszköz /10 Link V1.1
- IO-Link bitsebesség: COM 3 (230,4 kbps)
- IO-Link port osztály: A típus
- IO-Link ciklusidő: min.1 ms
- IO-Link adatszélesség: 11 bájt (4 x 2 bájt (bemeneti adatok) + 1 bájt ("CO" állapot) + 2 bájt (diagnosztikai adatok)
- Kijelző elemek száma: 1 LED
- Funkciókijelző elemek: 1 x zöld a működési készenlét vagy 10 kapcsolat állapot ("CO" opcióval)
- Ház anyaga: műanyag
- Ház összeállítás: 35 mm-es DIN-sínen (EN 60715 szerint)
- Ház méretei (Sz x Ma x Mé): (csatlakozók nélkül) 34 x 100 x 131 mm
- Ház méretei (Sz x Ma x Mé): (csatlakozókkal) 34 x 109 x 140 mm
- Ház súlya: kb.160 g
- Ház védettségi fokozata: IP20
- Környezeti hőmérsékletű működés: -20 °C ... +60 °C nem kondenzál
- Tárolás környezeti hőmérsékleten: -25 °C ... +70°C
- Környezeti feltételek Magasság: max. 2000 m tengerszint felett
- Környezeti feltételek Levegő páratartalom: max.80% relatív páratartalom 30°C-ig
- Környezeti feltételek Szennyezettségi fok: 2
- MTBF meghibásodási arány években: (folyamatos működés 60 °C-on) 102,7 a
- Termék típus
I/O modul
- Csatlakozók
Csavaros szorító
- Gyártói szám
7379.5020
- Üzemi feszültség
24 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Magasság
109 mm
- Hossz
140 mm
- Szélesség
34 mm
- Analóg bemenetek száma
4
- Méret
(H x Sz x Ma) 140 x 34 x 109 mm
- Gyártói szám
7379.5020
Dokumentumok és letöltések
Adatlap
Adatlap 2899373 Motrona 7379.5020 I/O modul Csavaros szorító Analóg bemenetek száma: 4
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2899373 Motrona 7379.5020 I/O modul Csavaros szorító Analóg bemenetek száma: 4
Leírás
A készülék jelátalakítóként használható analóg szabványos jelekhez (-10 ... +10 V vagy 0/4 ... 20 mA), amelyeket ciklikus folyamatértékként kell továbbítani az IO-Linken keresztül. A jelátalakító négy analóg bemenetén (kettő feszültségbemenetként, a másik kettő pedig árambemenetként rögzített) mellett rendelkezik egy nagy pontosságú referenciakimenettel (+10,00 V ± 0,1%), amely különféle potenciométerek csatlakoztatására szolgál. például .
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Robusztus műanyag ház közvetlenül a DIN-sínre pattintáshoz
Szállítás tartalma
- Használati útmutató
