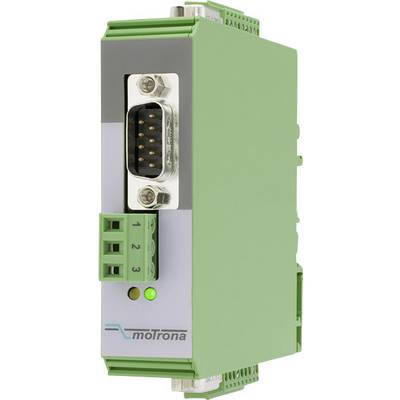

Motrona 8386.5010 8386.5010 SinCos jelelosztó
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
SinCos jelelosztó
Üzemi feszültség
24 V/DC
Gyártói szám
8386.5010
Mérési bemenetek
1
Kimenetek
4
Adatlap (PDF)
6 db
Szám
Összesen (180 307 Ft / Darab)
180 307 Ft
ÁFA nélkül
Már csak 6 db érhető el
Főbb jellemzők
Jelelosztó és jelátalakító szinusz-koszinusz kimenettel rendelkező forgó jeladókhoz, SV210 típus
- 1 x SinCos bemenet
- 2 x SinCos kimenet
- 2 x inkrementális kimenet (TTL / HTL)
Műszaki adatok
- Jeladó tápellátása: 5VDC
- Határfrekvencia: 500 kHz
- Bemeneti kódoló jelek: sin + / sin- / cos + / cos- / ref + / ref- 1 Vss formátumban
- Kimenetek: 2 szinusz-koszinusz kimenet, ugyanazzal a formátummal, mint a bemenet, 2 inkrementális kimenet A, / A, B, / B, Z, / Z formátumban, egyénileg beállítható TTL / RS422 szintre vagy HTL (10-30V) - Szint
- Jelátviteli idő: kb. 200ns.
- Gyártói szám
8386.5010
- Termék típus
SinCos jelelosztó
- Mérési bemenetek
1
- Kimenetek
4
- Üzemi feszültség
24 V/DC
- Méret
(H x Sz x Ma) 102 x 22.5 x 102 mm
- Súly
100 g
- Szélesség
22.5 mm
- Magasság
102 mm
- Hossz
102 mm
Dokumentumok és letöltések
Adatlap
Adatlap 1380699 Motrona 8386.5010 8386.5010 SinCos jelelosztó
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 1380699 Motrona 8386.5010 8386.5010 SinCos jelelosztó
Leírás
Az SV 210 jelelosztót arra használják, hogy az úgynevezett Sincos kódolókból származó jeleket tisztán és problémamentesen elossza több végberendezésre. A végberendezések Sincos jelekkel vagy inkrementális impulzusokkal vezérelhetők.
A két szinusz kimenetnél az elosztó viszont ugyanolyan formátumú szinuszjeleket szolgáltat, mint a bemenet, beleértve a referencia impulzust (ha a kódoló biztosítja). Minden szinuszjel 1 Vss (differenciál) feszültségformátumot használ, amely az ipari forgójeladóknál szokásos.
A 11 µA szabvány szerinti áramjeleket ez az eszköz nem támogatja.
Az elosztó négyzethullámú impulzusokat juttat el a két inkrementális kimenethez, pontosan egy impulzust szinuszperiódusonként és egy nulla impulzust, amely megfelel a bejövő referencia impulzusnak. Elvileg elérhetők az A, / A, B, / B, Z és / Z differenciáljelek. A kimeneti szint külön választható a két inkrementális kimenethez (tartomány: TTL 5 V - HTL max. 30 V)
Ez a szöveg gépi fordítással készült.
A két szinusz kimenetnél az elosztó viszont ugyanolyan formátumú szinuszjeleket szolgáltat, mint a bemenet, beleértve a referencia impulzust (ha a kódoló biztosítja). Minden szinuszjel 1 Vss (differenciál) feszültségformátumot használ, amely az ipari forgójeladóknál szokásos.
A 11 µA szabvány szerinti áramjeleket ez az eszköz nem támogatja.
Az elosztó négyzethullámú impulzusokat juttat el a két inkrementális kimenethez, pontosan egy impulzust szinuszperiódusonként és egy nulla impulzust, amely megfelel a bejövő referencia impulzusnak. Elvileg elérhetők az A, / A, B, / B, Z és / Z differenciáljelek. A kimeneti szint külön választható a két inkrementális kimenethez (tartomány: TTL 5 V - HTL max. 30 V)
Ez a szöveg gépi fordítással készült.
Kivitel
- Vékony, helytakarékos műanyag ház DIN sínre szereléshez; csatlakozások a SinCos jelekhez D-SUB csatlakozón keresztül; inkrementális impulzus kimenetek dugaszolható csavaros sorkapcsokon keresztül.
