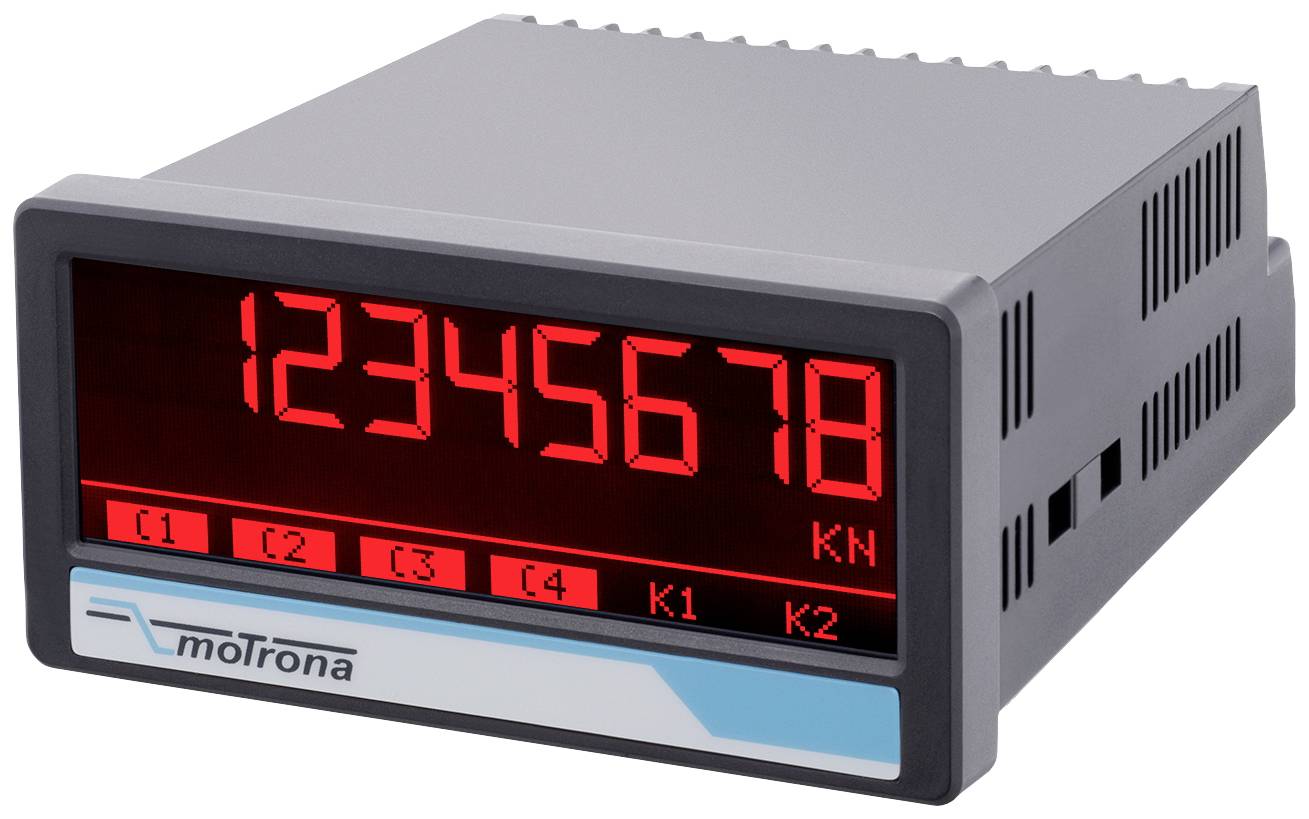

Motrona Digitális kijelző
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
3 db
Szám
Összesen (140 937 Ft / Darab)
140 937 Ft
ÁFA nélkül
Már csak 3 db érhető el
Főbb jellemzők
DMS kijelzők a nyúlásmérők és erőérzékelők leolvasásához
- Bemenet a teljes hídhoz
- Érzékenység: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- 16 bites felbontás
- Pontosság +/- 0,01% / 10K
- 3 vezérlő bemenet
Műszaki adatok
- Csatlakozások Csatlakozás típusa: csavaros sorkapcsok, 1,5 mm2 / AWG 16
- Tápegység DC bemeneti feszültség: 18 ... 30Vdc
- Tápellátás DC védelmi áramkör: fordított polaritás elleni védelem
- Tápegység DC áramfelvétel: kb. 100 mA (terheletlen)
- Tápegység DC maradék hullámosság: ≤ 10%
- Tápellátás DC biztosíték: külső: T 0,5A
- AC tápegység (AC opció) Bemeneti feszültség: 115...230 VAC, (50...60 Hz)
- AC tápegység (AC opció) Áramfelvétel: kb. 3 VA (terhelés nélkül)
- AC tápegység (AC opció) Biztosíték: külső: T 0,1 A
- A nyúlásmérő táp kimeneti feszültsége: 3-10 VDC
- A nyúlásmérő táp kimeneti árama: max. 50 mA
- A nyúlásmérő bemenetek konfigurációja: feszültség bemenet / teljes híd
- A nyúlásmérő bemeneti érzékenysége: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- A nyúlásmérő bemenetek Felbontás: 16 bit
- Nyújtásmérő bemenetek Pontosság: +/- 0,01% / 10K
- Vezérlő bemenetek száma: 3
- Vezérlő bemenetek formátuma: HTL, PNP (alacsony 0 ... 4V, magas 10... 30V)
- Vezérlő bemeneti frekvencia: max 1 kHz
- A vezérlő bemenetek válaszideje: 1 ms
- Vezérlő bemenetek terhelése: max.3mA 24VDC-n
- Analóg kimenet (AO/AR opció) Konfiguráció: áram- vagy feszültségkimenet
- Analóg kimenet (AO/AR opció) Kimeneti feszültség: -10 ... +10V (max. 2mA)
- Analóg kimenet (AO/AR opció) áramkimenet: 0/4 ... 20 mA (terhelés max. 270 ohm)
- Analóg kimenet (AO/AR opció) felbontás / pontosság 16 bit / ± 0,1%
- Analóg kimenet (AO/AR opció) Válaszidő: az OSR értéktől és a szűrőtől függ
- Vezérlő kimenetek (AO/AR/CO/CR opció) száma: 4
- Vezérlő kimenetek (opció AO/AR/CO/CR) Formátum: 5 ... 30V (a Com+ feszültségétől függően), PNP
- Vezérlő kimenetek (AO/AR/CO/CR opció) Kimeneti áram: max. 60 mA
- Vezérlő kimenetek (AO/AR/CO/CR opció) Válaszidő:< 1 ms
- Relé kimenetek (RL opció) száma: 2
- Relé kimenetek (RL opció) konfigurációja: váltóérintkező (lebegő)
- Relé kimenetek (RL opció) AC kapcsolási kapacitás: max. 250 VAC / 3 A / 750 VA
- Relé kimenetek (RL opció) DC kapcsolási kapacitás: max 150 VDC / 2 A / 50 W
- Relé kimenetek (RL opció) Válaszidő:< 20 ms
- Soros interfész formátum (A0/CO opció): RS232
- Soros interfész formátum (AR/CR opció) 2 vezetékes RS485
- Soros interfész adatátviteli sebessége: 9600, 19200 vagy 38400 baud
- Soros interfész Protokoll: LECOM, MODBUS
- Kijelző típusa: Grafikus LCD háttérvilágítással
- Kijelző Megjelenítési tartomány: 8 évtized plusz jel (-99999999 ... 99999999)
- Kijelző számjegy magassága (egy + kettő): 13 mm
- Számjegyek magassága (nagy kijelző): 26 mm
- Kijelző színe: piros/zöld/sárga (kapcsolható)
- Kijelző működése: érintőképernyő (rezisztív)
- Ház anyaga: ABS, UL 94 V-0
- Ház Rögzítés: panelre szerelhető
- Ház méretei (Sz x Ma x Mé): 96 x 48 x 116 mm
- Ház kivágása (Sz x Ma): 91 x 43 mm
- Ház védettségi fokozata: IP65 elöl, IP20 hátul
- Ház súlya: kb 200 g
- Környezeti hőmérsékletű működés: -20 °C ... +60 °C (nem lecsapódó)
- Tárolás környezeti hőmérsékleten: -25 °C ... +70°C
- Környezeti feltételek Magasság: max. 2000 m tengerszint felett
- Környezeti feltételek Páratartalom: max.80% relatív páratartalom 30°C-ig
- Környezeti feltételek Szennyezettségi fok: 2
- Termék típus
Digitális kijelző
- Mérő funkció
Hőmérséklet
- Gyártói szám
6877.5150
- Kijelző technológia
LCD; grafikus
IP20 (hátoldal)
IP65 (előlap)
- Beépítési szélesség
91 mm
- Kijelző (digitek)
-99999999
99999999
- Beépítési magasság
43 mm
- Méret
(H x Sz x Ma) 116 x 96 x 48 mm
- Súly
200 g
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség (min.)
18 V/DC
- Kijelző megvilágítás
RGB
- Jellemzők
színes kijelző
- Beépítési mélység
43 mm
- Szélesség
96 mm
- Magasság
48 mm
- Hossz
116 mm
- Keret szélesség
91 mm
- Csatlakozók
RS485
- Csatlakozók
Csavaros szorító
- Számjegymagasság
13 mm oder 26 mm
Dokumentumok és letöltések
Adatlap
Adatlap 2899372 Motrona Digitális kijelző
Adatlap 2899372 Motrona Digitális kijelző
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2899372 Motrona Digitális kijelző
Leírás
Ez az innovatív DMS kijelző a nyúlásmérőkből és erőérzékelőkből származó mért értékek rögzítésére, feldolgozására és megjelenítésére szolgál. Kijelzőink szokás szerint többféle megjelenítési lehetőséget kínálnak az innovatív, háromszínű touchMATRIX® kijelzőnknek köszönhetően. Hőmérsékletméréshez pt100 érzékelők és J és K típusú hőelemek csatlakoztatására és kiértékelésére is van lehetőség.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Masszív műanyag ház
- Fényes és nagy kontrasztú kijelző eseményfüggő színváltozatokkal
- 7 szegmenses kijelző emulációja szimbólumokkal és mértékegységekkel
- Intuitív és egyszerű paraméterezés sima szöveggel és érintőképernyőn keresztül
Szállítás tartalma
- Rögzítési anyag panelszereléshez
- Használati útmutató
