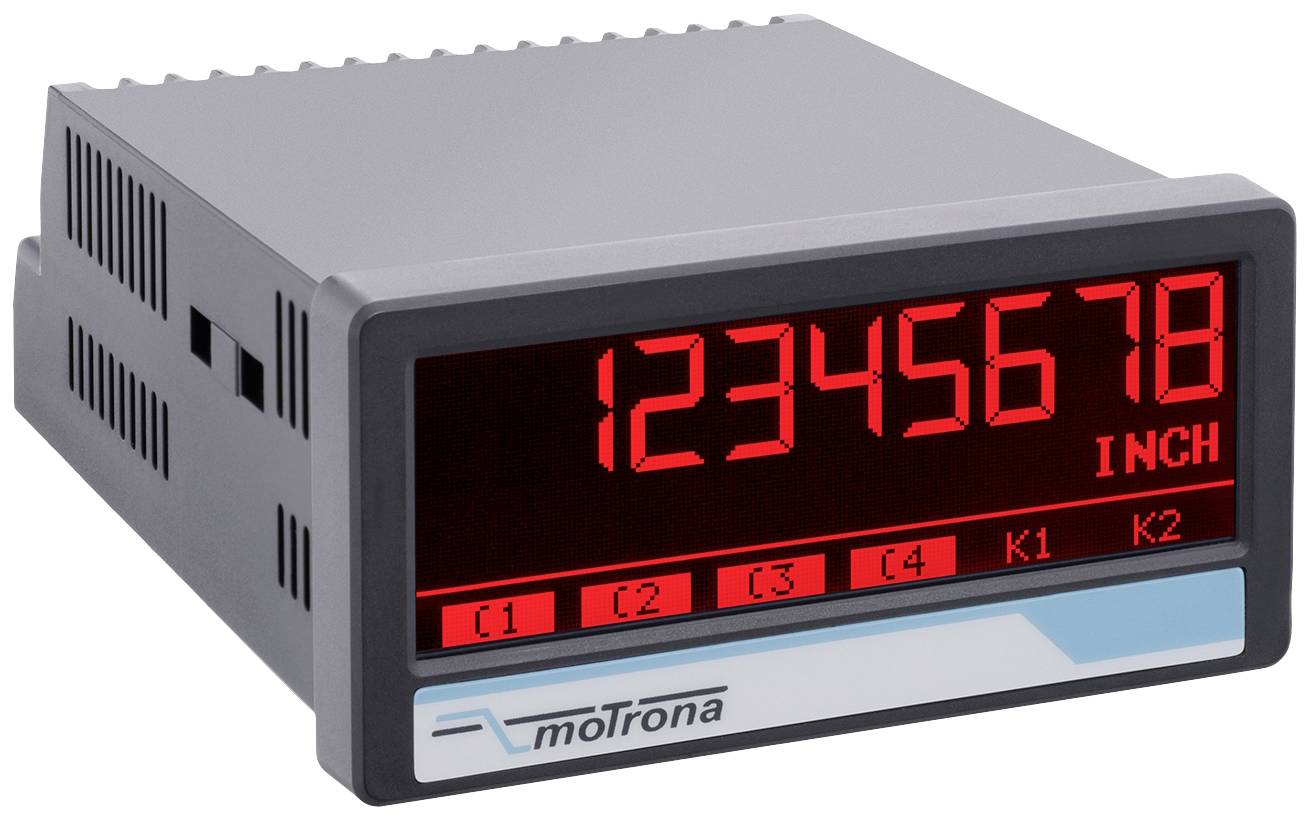

Motrona Digitális kijelző
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
2 db
Szám
Összesen (149 598 Ft / Darab)
149 598 Ft
ÁFA nélkül
Már csak 2 db érhető el
Főbb jellemzők
Profinet kijelző
- Többfunkciós kijelző PROFINET interfésszel
- Működési módok két folyamatérték és a két érték közötti kapcsolatok megjelenítéséhez (1+2, 1-2, 1x2, 1:2)
- Profinet IO-eszköz megfelelőségi osztály B
- Kétportos Ethernet beépített kapcsolóval
- Fényes és nagy kontrasztú kijelző eseményfüggő színváltozatokkal
- Intuitív és egyszerű paraméterezés sima szöveggel és érintőképernyőn keresztül
- Szabványos beépítési ház, 96 x 48 mm-es és IP65-ös védelmi osztályú
- Opcionális kapcsoló kimenetek
Műszaki adatok
- Csatlakozások Csatlakozás típusa: csavaros sorkapcsok, 1,5 mm2 / AWG 16
- Tápegység DC bemeneti feszültség: 18 ... 30Vdc
- Tápellátás DC védelmi áramkör: fordított polaritás elleni védelem
- Tápegység DC áramfelvétel: kb. 100 mA (terheletlen)
- Tápellátás DC biztosíték: külső: T 0,5 A
- Segédfeszültség kimenet Egyenáramú tápellátással: 24 VDC (kb. 1 V-tal alacsonyabb, mint a bemeneti feszültség), max. 250 mA vagy 5 VDC (± 15%), max. 250 mA
- Segédfeszültség kimenet AC tápellátással: 24 VDC (± 15%) (max. 150 mA 45°C-ig / 80 mA 45°C-tól) vagy 5 V DC (± 15%), max. 250 mA
- Profinet interfész csatlakozás: 2 Ethernet port RJ45 beépített kapcsolóval és galvanikus leválasztással
- Profinet interfész Adatátviteli sebesség: 100 Mbit/s full duplex
- Profinet interfész kommunikáció: Profinet IO eszköz, Profinet RT ciklikus és aciklikus adatcserével
- Profinet interfész megfelelőségi osztály: B
- Profinet interfész Netload osztály: III
- Vezérlő bemenetek száma: 3
- Vezérlő bemenetek formátuma: HTL, PNP (alacsony 0 ... 3V, magas 9... 30V)
- Vezérlő bemeneti frekvencia: max 10 kHz
- Vezérlő bemenetek terhelése: max 2 mA / Ri> 15k ohm / 470pF
- Kijelző típusa: Grafikus LCD háttérvilágítással
- Kijelző Megjelenítési tartomány: 8 évtized plusz jel (-99999999 ... 99999999)
- Kijelző számjegy magassága 13 mm
- Kijelző színe: piros/zöld/sárga (kapcsolható)
- Kijelző működése: érintőképernyő (rezisztív)
- Ház anyaga: ABS, UL 94 V-0
- Ház Rögzítés: panelre szerelhető
- Ház méretei (Sz x Ma x Mé): 96 x 48 x 116 mm
- Ház kivágása (Sz x Ma): 91 x 43 mm
- Ház védettségi fokozata: IP65 elöl, IP20 hátul
- Ház súlya: kb 200 g
- Környezeti hőmérsékletű működés: -20°C... +60°C
- Tárolás környezeti hőmérsékleten: -25°C... +70°C
- Termék típus
Digitális kijelző
- Gyártói szám
8078.5150
- Kijelző technológia
LCD; grafikus
IP20 (hátoldal)
IP65 (előlap)
- Beépítési szélesség
91 mm
- Kijelző (digitek)
-99999999
99999999
- Beépítési magasság
43 mm
- Méret
(H x Sz x Ma) 116 x 96 x 48 mm
- Súly
200 g
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség (min.)
18 V/DC
- Kijelző megvilágítás
RGB
- Jellemzők
színes kijelző
- Beépítési mélység
43 mm
- Szélesség
96 mm
- Magasság
48 mm
- Hossz
116 mm
- Keret szélesség
96 mm
- Keret magasság
4.8 cm
- Csatlakozók
RJ45
- Csatlakozók
Csavaros szorító
- Számjegymagasság
13 mm
Dokumentumok és letöltések
Adatlap
Adatlap 2899375 Motrona Digitális kijelző
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2899375 Motrona Digitális kijelző
Leírás
A készüléket PROFINET kijelzőeszközként tervezték panelre szereléshez.
A PROFINET vezérlő által továbbított két folyamatadat-érték skálázható, összekapcsolható és megjeleníthető.
Az intuitív kezelésnek, a széles körű funkcióknak és opcióknak köszönhetően univerzálisan használható.
A PROFINET kijelzőkészülék üzembe helyezéséhez és a jelen kezelési utasítás megértéséhez a PROFINET IO működésének alapismerete szükséges.
Ez a szöveg gépi fordítással készült.
A PROFINET vezérlő által továbbított két folyamatadat-érték skálázható, összekapcsolható és megjeleníthető.
Az intuitív kezelésnek, a széles körű funkcióknak és opcióknak köszönhetően univerzálisan használható.
A PROFINET kijelzőkészülék üzembe helyezéséhez és a jelen kezelési utasítás megértéséhez a PROFINET IO működésének alapismerete szükséges.
Ez a szöveg gépi fordítással készült.
Kivitel
- Masszív műanyag ház
- Fényes és nagy kontrasztú kijelző eseményfüggő színváltozatokkal
- 7 szegmenses kijelző emulációja szimbólumokkal és mértékegységekkel
- Intuitív és egyszerű paraméterezés sima szöveggel és érintőképernyőn keresztül
Szállítás tartalma
- Rögzítési anyag panelszereléshez
- Használati útmutató
