Nagy teljesítményű relé 24 V/AC 2 záró, 25 A 250 V/AC, 5500 VA, Omron G7L-2A-T 24 VAC vásárlása

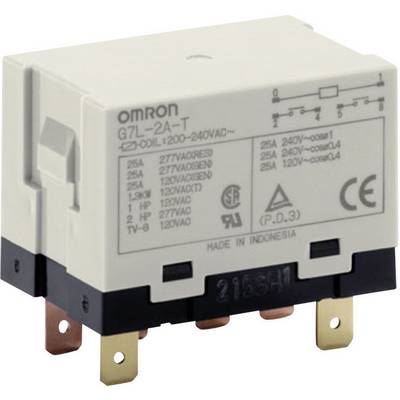

Omron elektromos relé 'G7L-2A-T' típusjelöléssel, 120-240VAC feszültségtartományra alkalmas, Indonéziában gyártva.

Hasonló kivitel

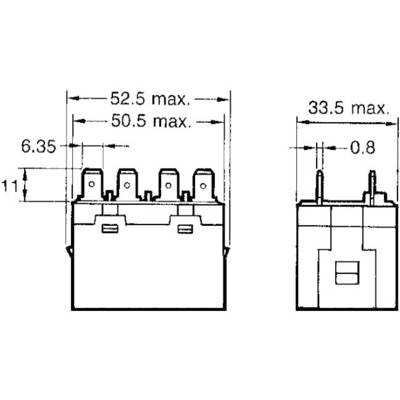

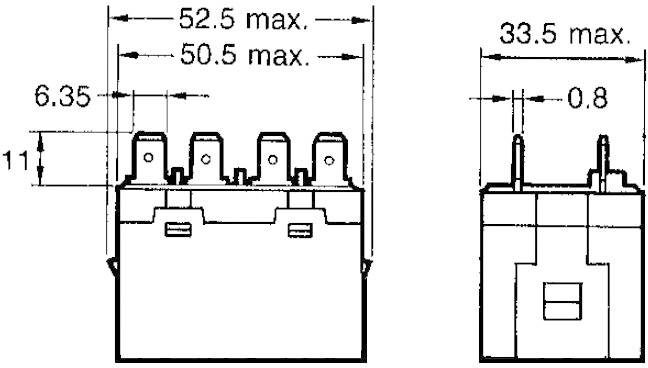

Műszaki rajz egy elektromos alkatrészről méretekkel: Szélesség 52,5 mm, Magasság 33,5 mm, Mélység 6,35 mm.

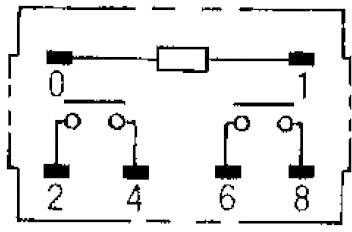

Egy csatlakozó bekötési rajza, amelyen a 0, 1, 2, 4, 6, 8 számmal jelölt érintkezők és egy téglalap alakú kapcsolat látható felül.

1/3

Hasonló kivitel

Termék típus

Dugaszrelé

Névleges feszültség tekercs

24 V/AC

Vezérlés

monostabil, 1 tekercs

Érintkező típus

2 záró

Kapcsolási feszültség (max.)

400 V/AC

Adatlap (PDF)

Szállítás: 10. 2. P.

34 db (Csak a készlet erejéig)

Szám

Összesen (5346Ft / Darab)

5346Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Lökési feszültség ellenállás: (tekercs/érintkező) 10000 V

Termék típus: Dugaszrelé

Gyártói szám: G7L-2A-T 24 VAC

Névleges feszültség tekercs: 24 V/AC

Vezérlés: monostabil, 1 tekercs

Érintkező típus: 2 záró

Érintkezőanyag: AgCdO

Kapcsolási feszültség (max.): 400 V/AC

Max. kapcsolási áram: 25 A

Kapcsolási teljesítmény (max.): 5500 VA

Kúszóút távolság: 8 mm

Csatlakozó: Dugaszolós csatlakozó

Élettartam (elektromos): 100000 kapcsolási ciklus

Élettartam (mechanikus): 1 x 10⁶kapcsolási ciklus

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Hossz: 52.5 mm

Szélesség: 33.5 mm

Magasság: 53 mm

Méret: (H x Sz x Ma) 52.5 x 33.5 x 53 mm

Tartalom: 1 db

Engineering Part No: G7L2AT24AC

Szigetelési ellenállás: (500 V/DC) 1000 MΩ

Névleges feszültség: 24 V/AC

Kapcsolási teljesítmény: 250 V/AC/25 A, 5500 VA

Kapcsolási feszültség: 250 V/AC

Kapcsolóáram: 25 A

Feszítőszilárdság: (tekercs/érintkező és az érintkezők között) 4000 V/AC/(nyitott érintkező) 2000 V/AC

Típus: G7L-2A-T 24 VAC

Környezeti hőmérséklet: -25 - +60 °C

Szennyezettségi fok: 3

Túlfeszültség kategória: III. program

Dokumentumok és letöltések

Adatlap

Adatlap 503855 Nagy teljesítményű relé 24 V/AC 2 záró, 25 A 250 V/AC, 5500 VA, Omron G7L-2A-T 24 VAC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 503855 Nagy teljesítményű relé 24 V/AC 2 záró, 25 A 250 V/AC, 5500 VA, Omron G7L-2A-T 24 VAC

Leírás

Monostabil, magas feszültségállósággal és 3 mm-es érintkező nyílással. Megbízható működés rövid idejű feszültségkiesés esetén is a névleges feszültség 50%-ig. Induktív terhelésekhez különösen alkalmas! Szigetelőanyag UL94V–0. UL, CSA és TÜV szerint engedélyezett. Laposérintkezős dugó csatlakozókkal, 6,3 x 0,8 mm.
