Nagyteljesítményű relé 12 V/DC, 1 záró 30 A 240 V/DC/440 V/AC 900 W/8310 VA, Zettler Electronics AZ2150W-1AE-12DEFT vásárlása

Egy fehér Zettler relé modul, nyomtatott specifikációkkal: 'AZ2150W' modell, 20A 250VAC, 30A 277VAC, gyártva Kínában.

Hasonló kivitel

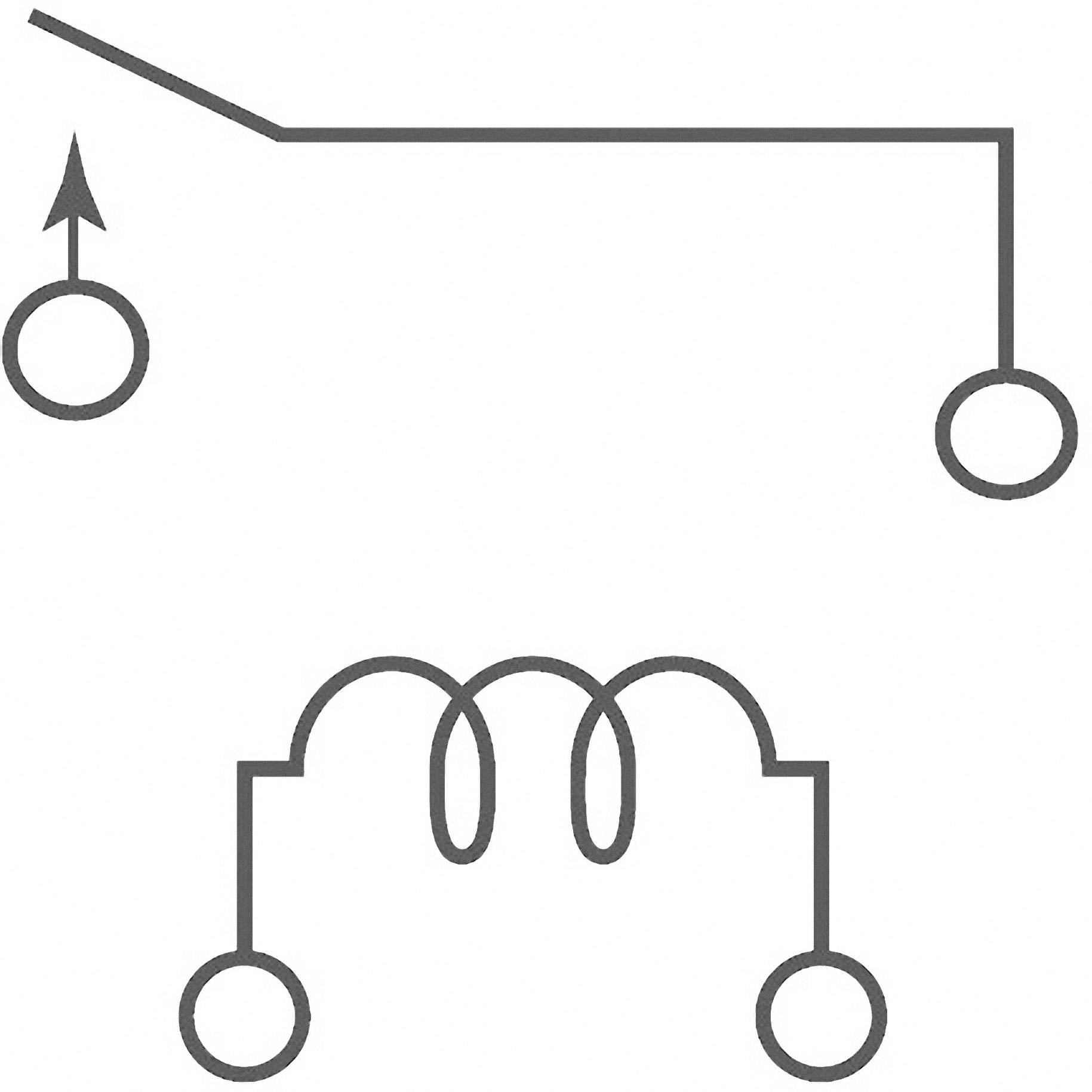

Egy kapcsolási rajz két különböző szimbólummal: felül egy nyíllal ellátott kapcsoló; alul egy tekercs, három hurokkal ábrázolva.

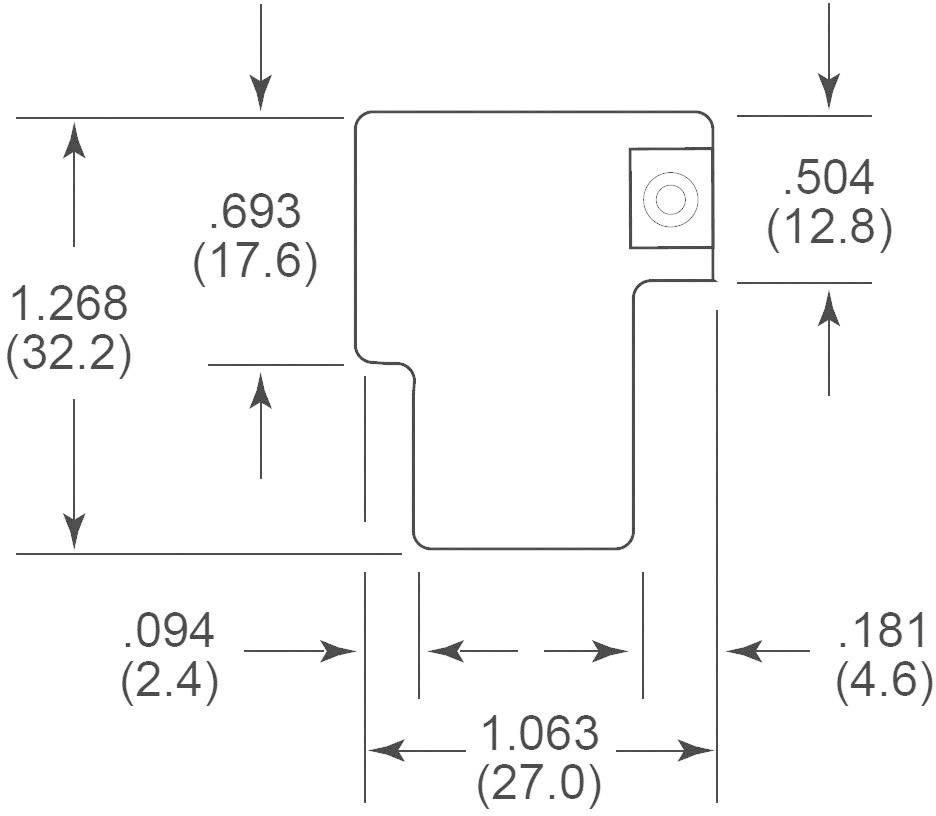

Egy alkatrész szerkezeti rajza méretekkel hüvelykben és milliméterben: magasság 1,268 (32,2), szélesség 1,063 (27,0), kisebb méretek részletezve.

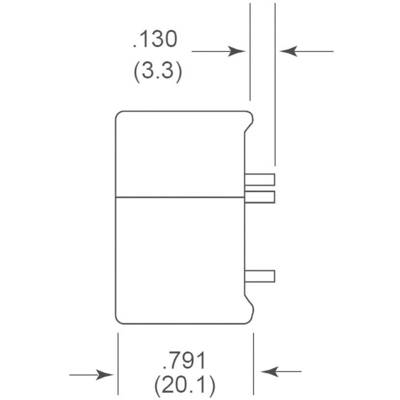

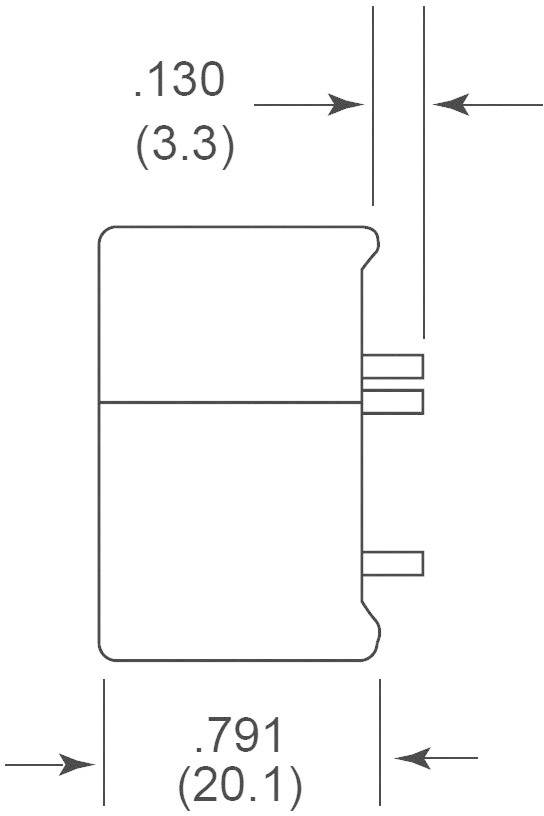

Műszaki rajz egy elektromos alkatrész méretéről: szélesség 0,791 hüvelyk (20,1 mm), távolság a szélétől 0,130 hüvelyk (3,3 mm).

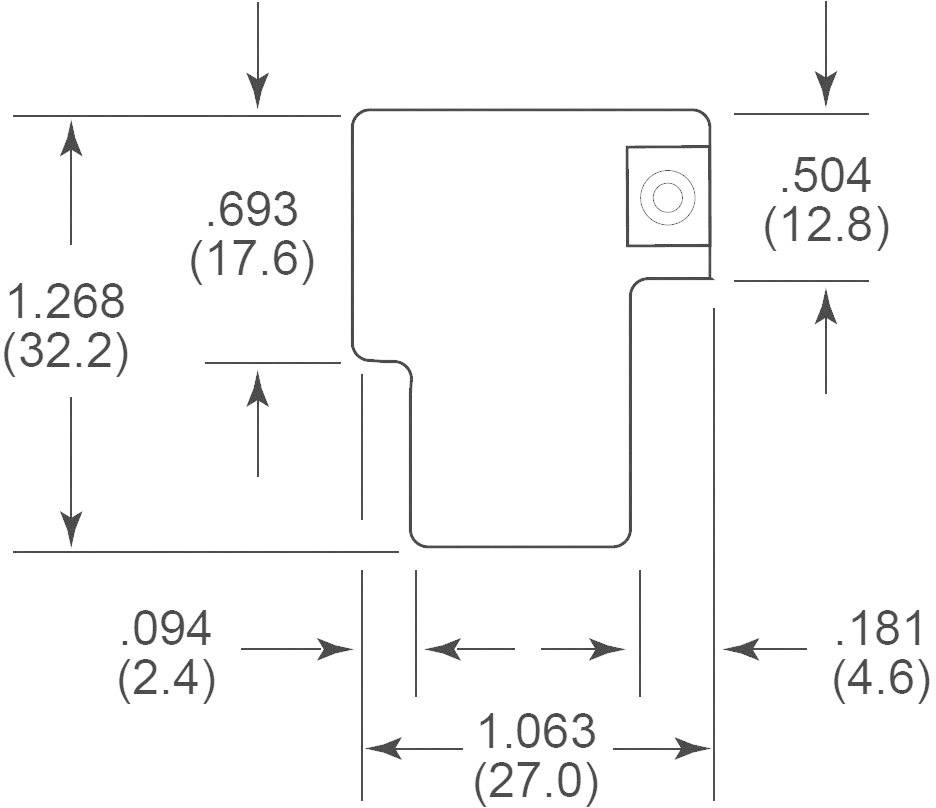

Műszaki rajz egy gépi alkatrészről méretekkel hüvelykben és milliméterben. A fő méretek 1,268 hüvelyk és 1,063 hüvelyk.

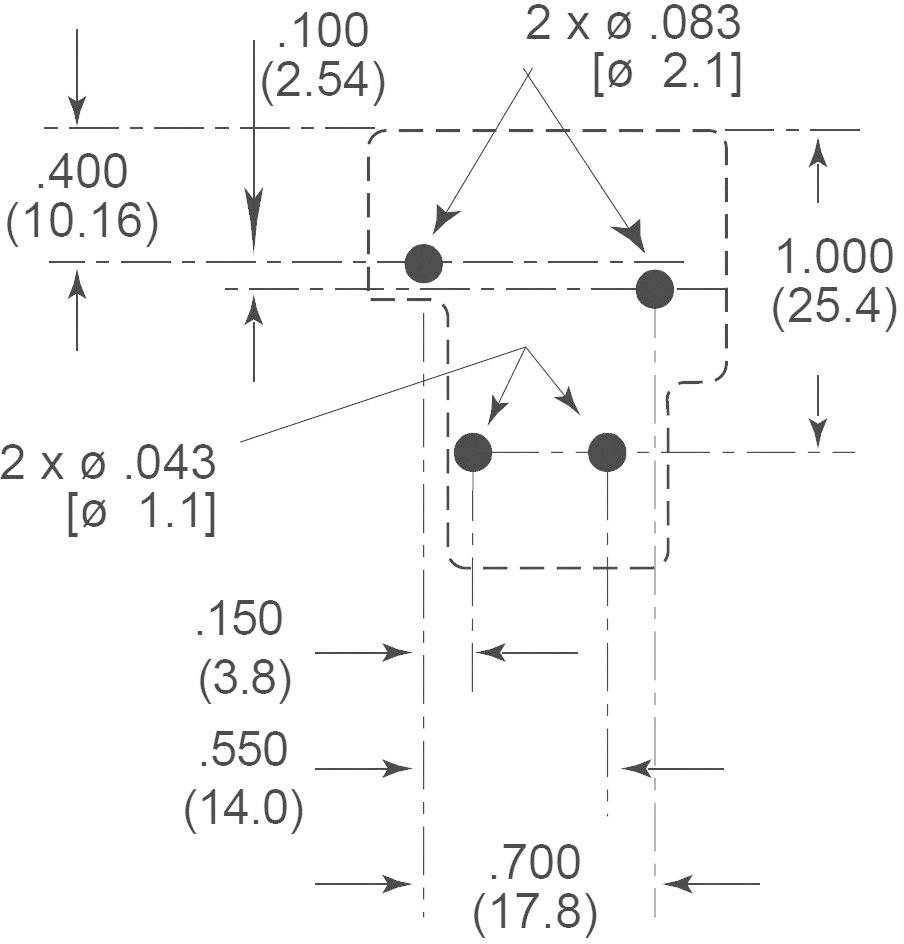

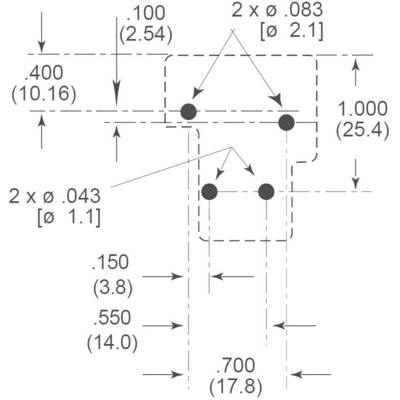

Műszaki rajz méretekkel és fúvóka-pozíciókkal egy alkatrészhez. Tartalmazza az átmérő-, hossz- és távolságértékeket hüvelykben és milliméterben.

1/6

Hasonló kivitel

Termék típus

Nyák relé

Névleges feszültség tekercs

12 V/DC

Vezérlés

monostabil, 1 tekercs

Érintkező típus

1 záró

Kapcsolási feszültség (max.)

240 V/DC

440 V/AC

Adatlap (PDF)

Szállítás: 10. 2. P.

2645 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (1567Ft / Darab)

1567Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Nagyteljesítményű relék

Napelemes alkalmazásokhoz (fotovoltaik berendezések, napelemes inverter) vagy szélgenerátorokhoz
Nagy terhek kapcsolására

Műszaki adatok

Érintkező távolság: 1,75 mm

Termék típus: Nyák relé

Gyártói szám: AZ2150W-1AE-12DEFT

Névleges feszültség tekercs: 12 V/DC

Megszólalási feszültség (min.): 9 V/DC

Megszólalási feszültség (max.): 14.4 V/DC

Vezérlés: monostabil, 1 tekercs

Ellenállás (tekercs): 130 Ω

Érintkező típus: 1 záró

Érintkezőanyag: AgSnO

Kapcsolási feszültség (max.): 240 V/DC
440 V/AC

Max. kapcsolási áram: 30 A

Kapcsolási teljesítmény (max.): 900 W
8310 VA

Csatlakozó: Forrcsúcsok

Szigetelési feszültség: 1500 V

Élettartam (elektromos): (30 A/250 V/AC) 3 x 10⁴ kapcsolási ciklus

Élettartam (mechanikus): 2 x 10⁵ kapcsolási ciklus

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +85 °C

Hossz: 32.2 mm

Szélesség: 27 mm

Magasság: 20.1 mm

Méret: (H x Sz x Ma) 32.2 x 27 x 20.1 mm

Tartalom: 1 db

RoHS konform: Igen

Szigetelési ellenállás: (500 V/DC) 1000 MΩ

Névleges feszültség: 12 V/DC

Kapcsolási teljesítmény: 900 W/8310 VA

Kapcsolási feszültség: 240 V/DC/440 V/AC

Kapcsolóáram: 30 A

Típus: AZ2150W-1AE-12DEFT

Szigetelési feszültség: (Érintkező/érintkező) 1500 Vrms/(érintkező/tekercs) 3000 Vrms

Hőmérséklettartomány: -40 - +85 °C

Dokumentumok és letöltések

Adatlap

Adatlap 507755 Nagyteljesítményű relé 12 V/DC, 1 záró 30 A 240 V/DC/440 V/AC 900 W/8310 VA, Zettler Electronics AZ2150W-1AE-12DEFT

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 507755 Nagyteljesítményű relé 12 V/DC, 1 záró 30 A 240 V/DC/440 V/AC 900 W/8310 VA, Zettler Electronics AZ2150W-1AE-12DEFT

Tanusítvány

Tanusítvány 507755 Nagyteljesítményű relé 12 V/DC, 1 záró 30 A 240 V/DC/440 V/AC 900 W/8310 VA, Zettler Electronics AZ2150W-1AE-12DEFT

Leírás

Teljesítményerősítőhöz, napelemes inverterhez, szélgenerátorokhoz kifejlesztve, valamint minden olyan alkalmazáshoz, ahol nagy terhelést kell kapcsolni. Lepecsételt változat.
