Nagyteljesítményű relé 12 V/DC, 2 záró 30 A 150 V/DC/440 V/AC 840 W/8310 VA Zettler Electronics AZ2704-2A-12DTWF vásárlása

Fekete elektromos relé "Zettler AZ7704-2A-12DTWF" felirattal, műszaki specifikációkkal és gyártási hellyel.

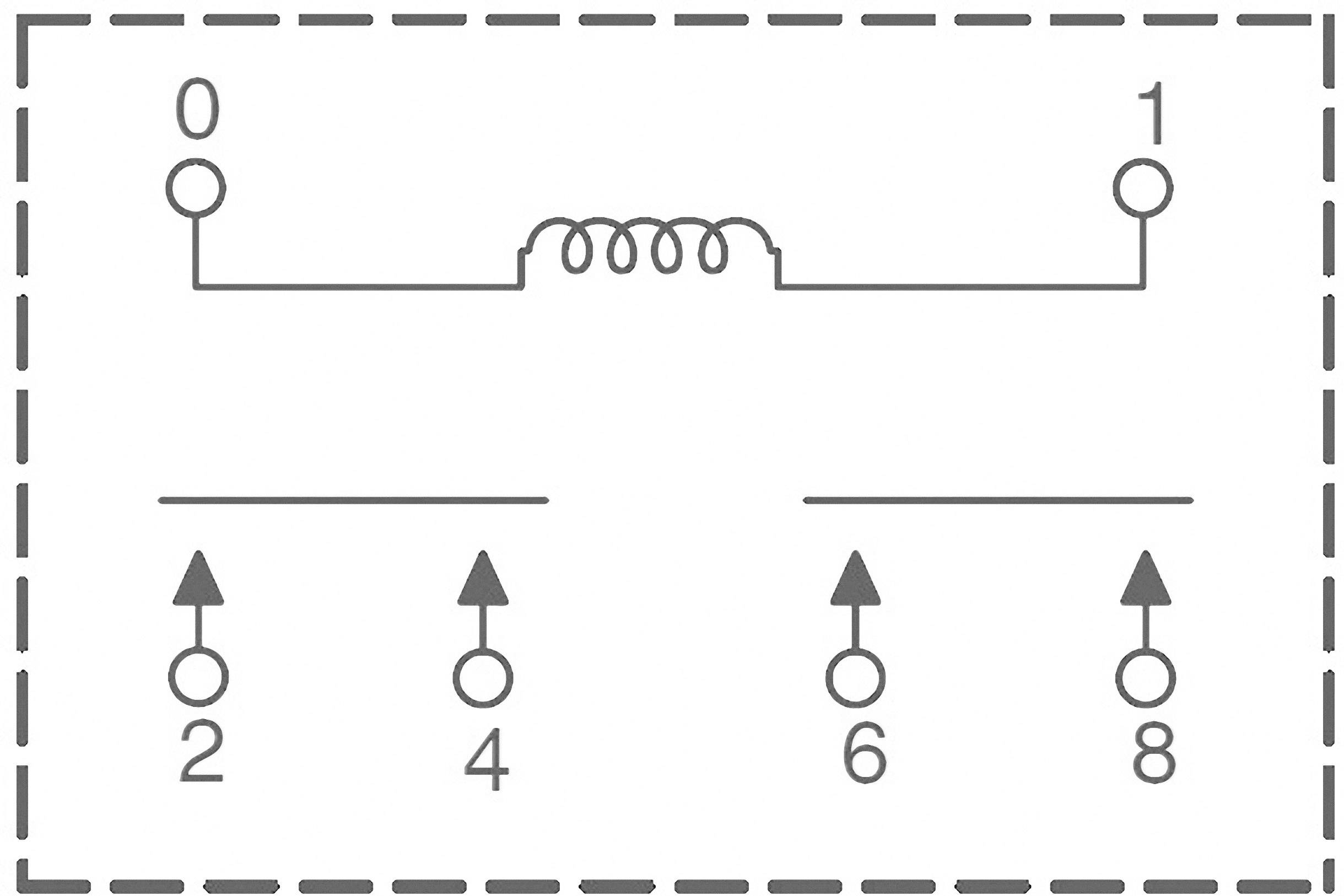

Egy transzformátor diagramja, amelyen négy csatlakozó helyezkedik el alul, 2, 4, 6, 8 számokkal jelölve, és két csatlakozó felül, 0 és 1 számokkal jelölve. Egy tekercselési szimbólum köti össze a 0 és 1 csatlakozókat.

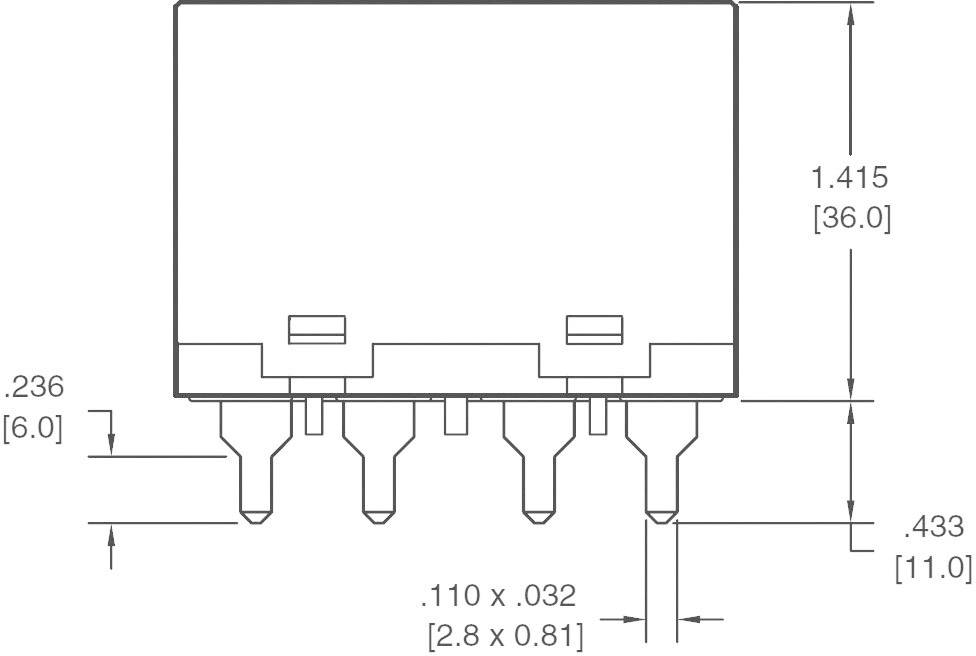

Elektronikai alkatrész műszaki rajza méretekkel: szélesség 1,415 hüvelyk, magasság 0,433 hüvelyk, érintkezőtávolság 0,236 hüvelyk.

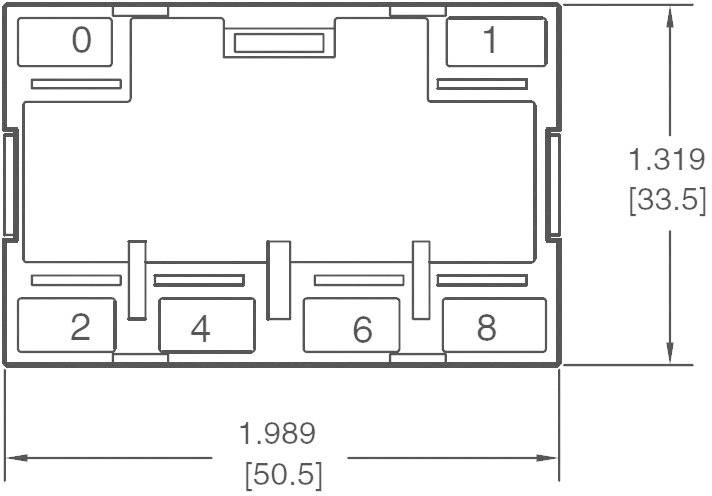

Műszaki rajz egy téglalap alakú alkatrészről méretekkel hüvelykben és milliméterben. A téglalap mezőkben lévő számok: 0, 1, 2, 4, 6, 8.

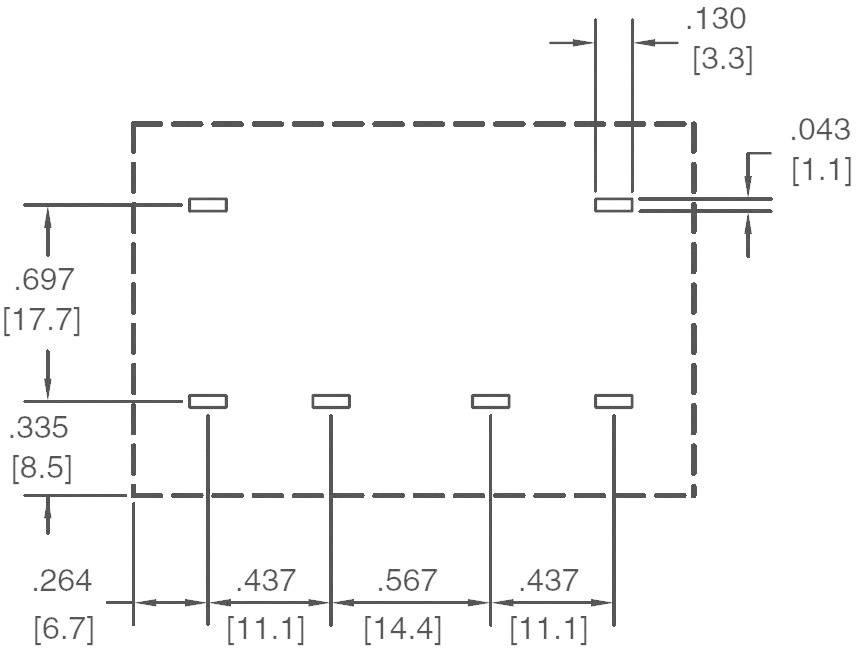

Műszaki rajz egy téglalap alakú alkatrészről hüvelyk és milliméter méretekkel. Bemutatja a furatközi távolságokat és a külső méreteket.

1/5

Termék típus

Nyák relé

Névleges feszültség tekercs

12 V/DC

Vezérlés

monostabil, 1 tekercs

Érintkező típus

2 záró

Kapcsolási feszültség (max.)

150 V/DC

400 V/AC

Adatlap (PDF)

Szállítás: 10. 2. P.

258 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (3772Ft / Darab)

3772Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Nagyteljesítményű relék

Napelemes alkalmazásokhoz (fotovoltaik berendezések, napelemes inverter) vagy szélgenerátorokhoz
Nagy terhek kapcsolására

Műszaki adatok

Érintkező távolság: 3 mm

Termék típus: Nyák relé

Gyártói szám: AZ2704-2A-12DTWF

Névleges feszültség tekercs: 12 V/DC

Megszólalási feszültség (min.): 9 V/DC

Megszólalási feszültség (max.): 16.8 V/DC

Vezérlés: monostabil, 1 tekercs

Ellenállás (tekercs): 75 Ω

Érintkező típus: 2 záró

Érintkezőanyag: AgSnO

Kapcsolási feszültség (max.): 150 V/DC
400 V/AC

Max. kapcsolási áram: 30 A

Kapcsolási teljesítmény (max.): 840 W
8310 VA

Csatlakozó: Forrcsúcsok

Szigetelési feszültség: 1500 V

Élettartam (elektromos): (30 A/120 V/AC) 1 x 10⁵ kapcsolási ciklus

Élettartam (mechanikus): 1 x 10⁶ kapcsolási ciklus

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +105 °C

Hossz: 50.5 mm

Szélesség: 33.5 mm

Magasság: 36 mm

Méret: (H x Sz x Ma) 50.5 x 33.5 x 36 mm

Tartalom: 1 db

RoHS konform: Igen

Szigetelési ellenállás: (500 V/DC) 1000 MΩ

Névleges feszültség: 12 V/DC

Kapcsolási teljesítmény: 840 W/8310 VA

Kapcsolási feszültség: 150 V/DC/440 V/AC

Kapcsolóáram: 30 A

Típus: AZ2704-2A-12DTWF

Szigetelési feszültség: (Tekercs/érintkező) 1500 Vrms/(nyitott érintkezők) 2000 Vrms

Hőmérséklettartomány: -40 - +105 °C

Dokumentumok és letöltések

Adatlap

Adatlap 507757 Nagyteljesítményű relé 12 V/DC, 2 záró 30 A 150 V/DC/440 V/AC 840 W/8310 VA Zettler Electronics AZ2704-2A-12DTWF

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 507757 Nagyteljesítményű relé 12 V/DC, 2 záró 30 A 150 V/DC/440 V/AC 840 W/8310 VA Zettler Electronics AZ2704-2A-12DTWF

Tanusítvány

Tanusítvány 507757 Nagyteljesítményű relé 12 V/DC, 2 záró 30 A 150 V/DC/440 V/AC 840 W/8310 VA Zettler Electronics AZ2704-2A-12DTWF

Leírás

Teljesítményerősítőhöz, napelemes inverterhez, szélgenerátorokhoz kifejlesztve, valamint minden olyan alkalmazáshoz, ahol nagy terhelést kell kapcsolni.
