Passzív modul Varioface-VIP-3/SC Phoenix Contact 2908464 VIP-3/SC/2FLK14/AN/2P/S7-1500A Tartalom: 1 db

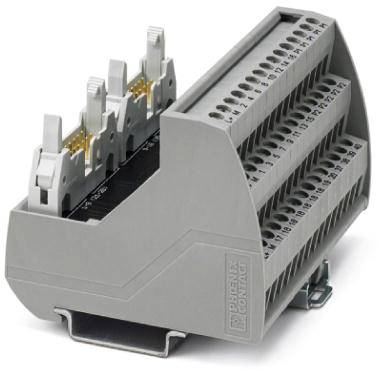

Szürke sorkapocs több csatlakozással és emelőkarral, számsorokkal megjelölve elektromos kábelek csatlakoztatásához és elosztásához.

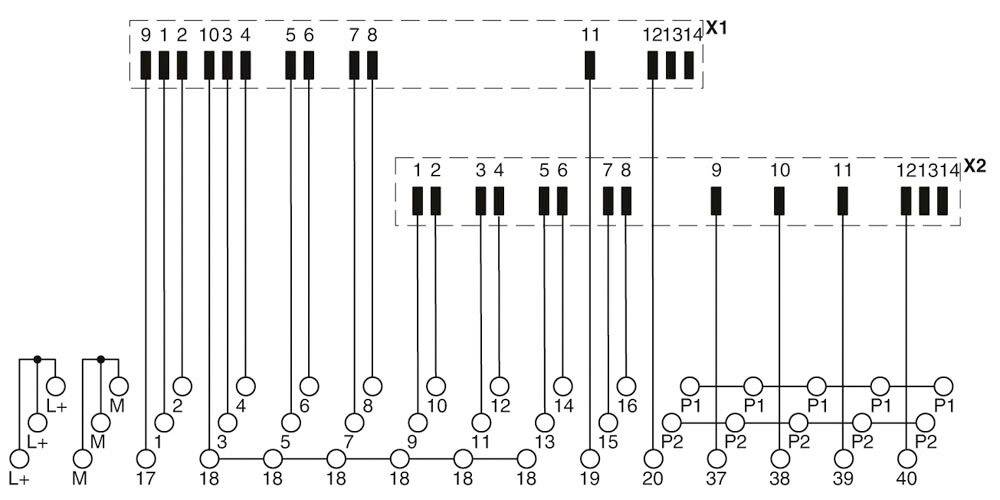

'Kapcsolási rajz: mutatja a csatlakozósorok (1-13) és X1/X2 közötti kapcsolatokat. A vonalak 1-20, illetve 17-40 számozott körök között húzódnak, amelyek fel vannak címkézve.'

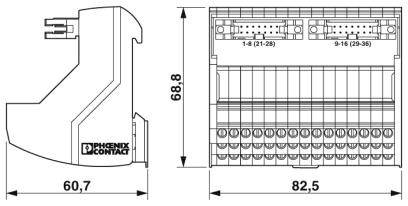

Elektromos csatlakozó műszaki rajza. Oldalnézet és elölnézet méretekkel milliméterben.
1/3
Hasonló kivitel
Termék típus
Passzív modul
Össz pólusszám
14
Csatlakozó
Csavaros kapocs
AWG
24 - 12
Csupaszolási hossz (max.)
8 mm
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szállítás: 11. 19. [Cs.]
40 db
Helyettesítő termékek megjelenítése
Szám
Összesen (35 990 Ft / Darab)
35 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Műszaki adatok

  • Maximális megengedett AC működési feszültség: 25 V AC
  • Maximális megengedett működési feszültség DC: 60 V DC
  • Maximális megengedett áram (külön tápegység): 7 A
  • Tetszés szerinti beépítési pozíció
  • Csavarmenet: M 3
Termék típus

Passzív modul

Össz pólusszám

14

Csatlakozó

Csavaros kapocs

24 - 12

Csupaszolási hossz (max.)

8 mm

Méret

(H x Sz x Ma) 60.7 x 82.5 x 68.8 mm

Csatlakozó (mező)

Csavaros csatlakozó

Csatlakozó (vezérlés)

IDC/FLK tűsor

Üzemi áram

1 A

Tartalom

1 db

Pólusszám

14

Szélesség

82.5 mm

Magasság

68.8 mm

Hossz

60.7 mm

Sorozat

Varioface-VIP-3/SC

Hőmérséklet (max.)

+60 °C

Hőmérséklet (min.)

-20 °C

Max. keresztmetszet, hajlékony

2.5 mm²

Merev keresztmetszet (max.)

4 mm²

Min. hajlékony keresztmetszet

0.2 mm²

Merev átmérő (min.)

0.2 mm²

Jellemzők

Kapocsléccel

UKCA

Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2136945 Passzív modul Varioface-VIP-3/SC Phoenix Contact 2908464 VIP-3/SC/2FLK14/AN/2P/S7-1500A Tartalom: 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2136945 Passzív modul Varioface-VIP-3/SC Phoenix Contact 2908464 VIP-3/SC/2FLK14/AN/2P/S7-1500A Tartalom: 1 db

Leírás

Két 14 tűs FLK alapcsík. Háromszintű csavaros kapocsmező csatlakozások.

Ez a szöveg gépi fordítással készült.
