Name: PCE Instruments Akusztikus képalkotó kamera színes kijelző 2 kHz - 100 kHz USB-C, WLAN
Brand: PCE Instruments
SKU: 3811971
Availability: InStock

Egy kézi akusztikus képalkotó kamera két nézete, amely egy kör alakú szenzort és egy képernyőt mutat egy gépészeti vizsgálati képpel.

Egy kézben tartható eszköz közeli képe, amelynek kerek hangszórója vagy szenzora kékre világító LED-ekkel körülvett és narancssárga-fekete burkolatú.

Kézzel tartható ICE Instruments akusztikus képalkotó kamera, amely élő termális stílusú hangos térképet mutat decibel skálával és forrópontok detektálásával egy ipari jelenetben.

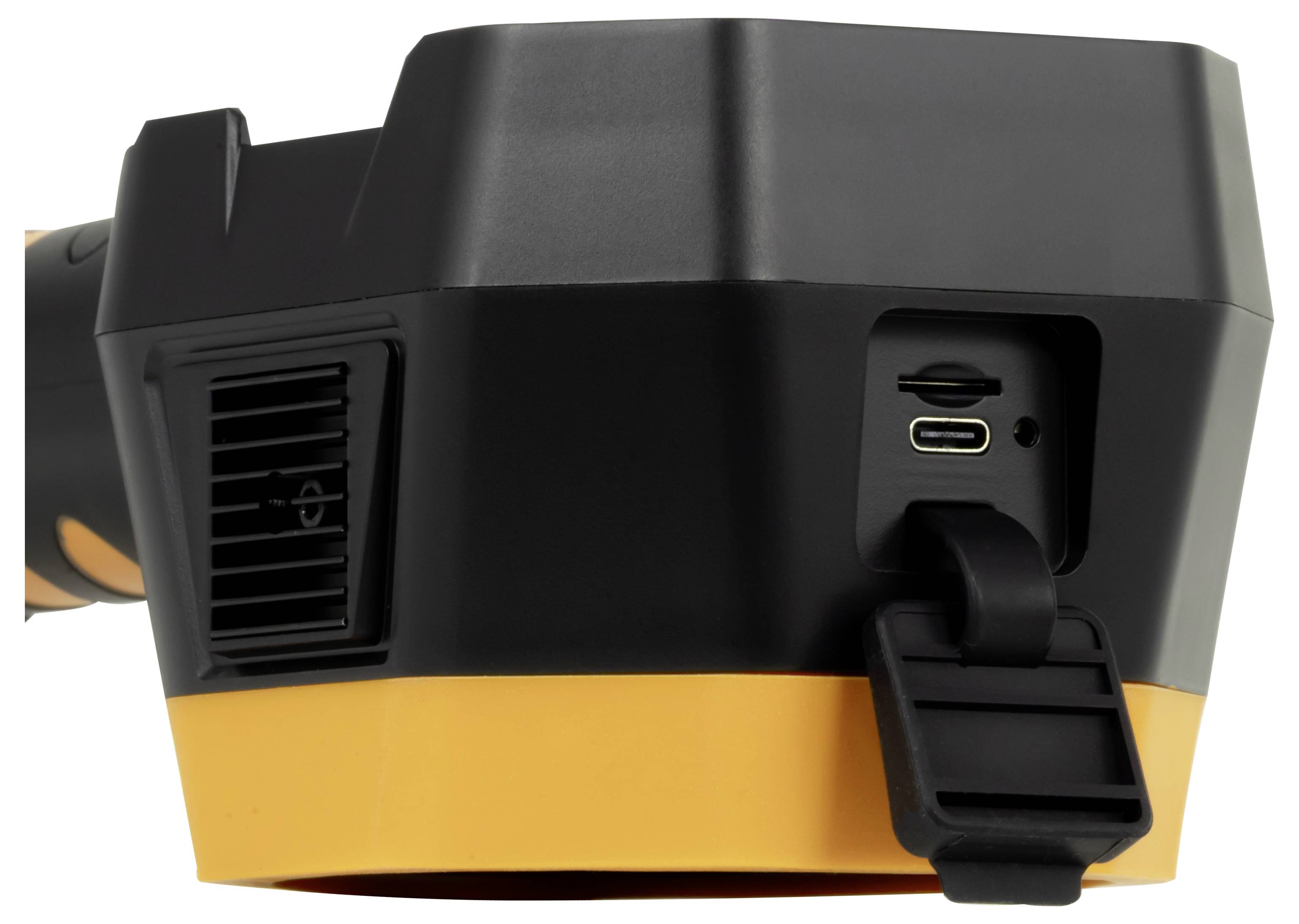

Egy fekete és narancssárga kézzel tartható eszköz közeli nézete, amely egy szellőzőnyílást, USB-C portot és oldalsó csuklópánttal rendelkező fedelet mutat.

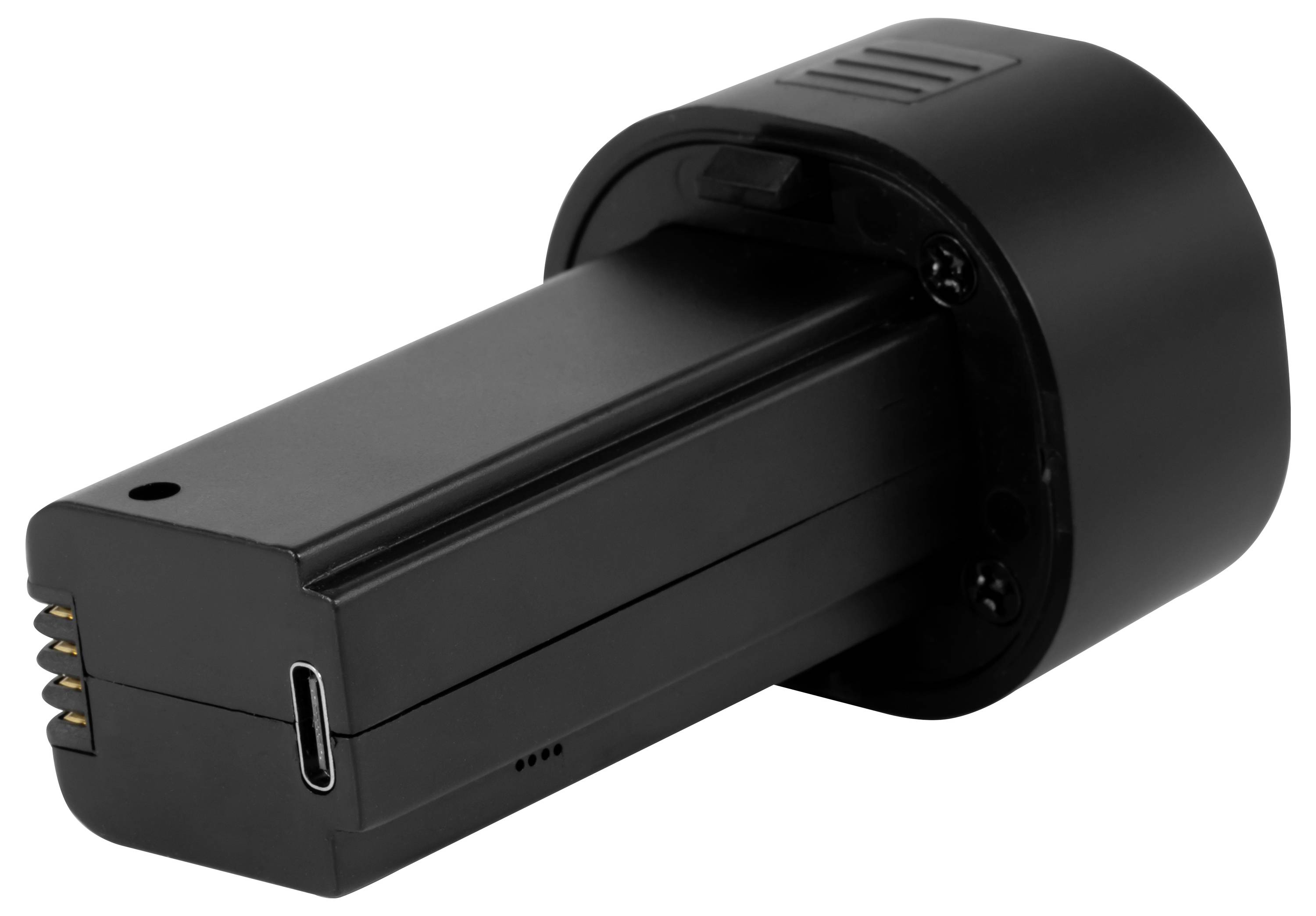

Fekete újratölthető akkumulátorcsomag USB-C porttal és kitett csatlakozási pontokkal, fehér háttér előtt bemutatva.

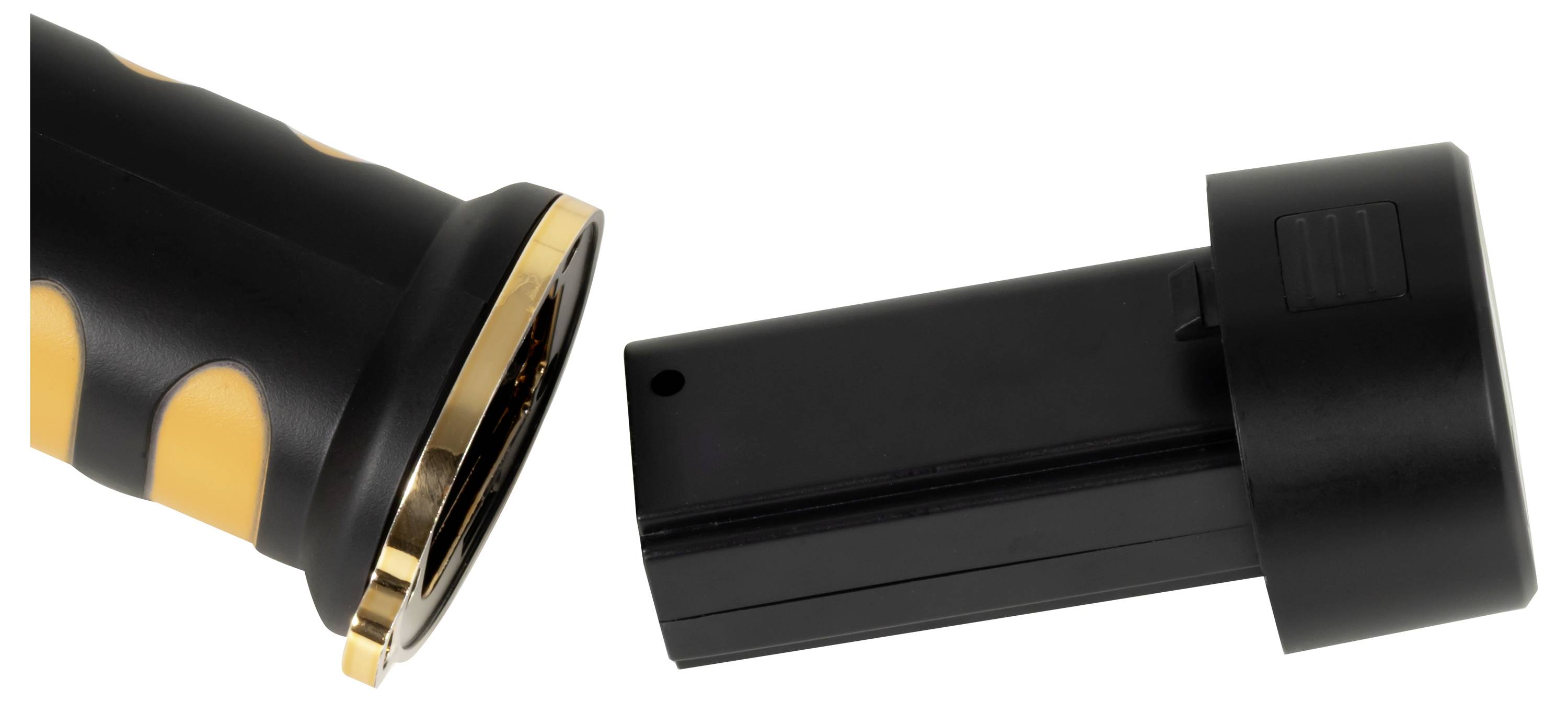

Fekete zseblámpa test arany akcentcsík gyűrűvel és leválasztható fekete sapkával/elem-tartóvágy, két elkülönített részben fehér háttéren megjelenítve

Egy fekete-sárga kézi elektromos szerszám közelképe, egy csavarmenetezett szerelési furattal és egy aktiválókapcsolóval, fehér háttéren.

Kézi PCE akusztikus képalkotó kamera egy ipari létesítményben egy csőöv lezárásán végzett ellenőrzéshez, hőtérképes stílusban megjelenítve a szivárgást vagy hangforrást a csatlakozáson.

Egy kéz egy PCE akusztikus képalkotó kamerát tart, amely egy ipari telephely felé irányítva van, és az eszköz képernyőjén a létesítmény és az észlelési markerek láthatók.

Kézi PCE akusztikus képalkotó kamera, amely tetőfedél-szerelésű HVAC-berendezésre irányul, hangforró pont detektálást mutat az ipari csatornákon és egységeken.

Hordozható inspekciós kamera kézi kijelzővel és csatolt szondalencsével, tartozékokkal ellátott habszigetelt keménytokba csomagolva.

1/11

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 10. 29. [Cs.]

2 db

Szám

Összesen (878 990 Ft / Darab)

878 990 Ft

ÁFÁ-val

Már csak 2 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

PCE Instruments akusztikus kamera PCE-AIC 50

64 csatornás MEMS digitális mikrofon a hangforrás pontos lokalizációjához
2 kHz-től 100 kHz-ig terjedő frekvenciatartomány nagyfrekvenciás hangjelekhez
Érzékelési tartomány 0,3 m-től 50 m-ig
Képkockasebesség ≥ 25 FPS akusztikus képalkotás esetén
Integrált gázszivárgás és szivárgási veszteség becslés
12 megapixeles kamera 72°-os látómezővel és 3,9 mm-es fix fókusztávolsággal
Tárhely: TF kártyahely akár 512 GB-ig
Vezeték nélküli képátvitel
Állványrögzítés 1/4 hüvelyk

Műszaki adatok

Általános műszaki adatok
Mérési csatornák száma: 64
2. frekvencia ... 100 kHz
Kijelző típusa LCD
Kijelző mérete 3,5 hüvelyk
Kijelző felbontása 640x480
Adattároló eszköz: Micro SD kártya
Tároló kapacitás: 8 GB
USB-C csatlakozó, WLAN
Vezeték nélküli szabvány 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac
Szenzor további adatai: Érzékenység: -26 ±1 dBFS
Kamera felbontása 640x480
Állványmenet: 1/4 coll
Látómező (FOV) 72°±3°
Szivárvány színpaletta, vasvörös, meleg fehér
MEMS mikrofonérzékelők
Pixelméret 12 µm
Képkockasebesség 25 képkocka/másodperc
Fix fókusztávolság 3,9 mm
Érzékelési tartomány 0,3 ... 50 m
Menü nyelvei: német, angol (brit), angol (amerikai), spanyol, kínai, orosz, francia, olasz, thai, lengyel, cseh, török, koreai, finn, japán, svéd, bahasa
Védettségi osztály (eszköz) IP52
Tápegység 5 V DC (USB-C)
Újratölthető akkumulátor/akkumulátor 2 x 3,7 V-os akkumulátorcsomag, lítium-ion akkumulátor
Kapacitás: 5000 mAh
Teljesítmény 18,25 Wh
Üzemeltetési feltételek -20 ... 55 °C, 10 ... 95 % rel. páratartalom
Tárolási feltételek -30 ... 65 °C, 10 ... 95 % rel. páratartalom
Méretek (H x Sz x M) 245 x 95 x 80 mm
Súly: 425 g

Termék típus: Akusztikus képalkotó kamera

Mérő funkció: Zajszint

: Gyári standard (tanúsítvány nélkül)

Méret: (H x Sz x Ma) 245 x 95 x 80 mm

Kijelző: LCD

Frekvencia (max.): 100 kHz

Frekvencia (min.): 2 kHz

Frekvrencia tartomány: 2 kHz - 100 kHz

Súly: 425 g

Szélesség: 95 mm

Magasság: 80 mm

Hossz: 245 mm

Jellemzők: színes kijelző

Csatlakozók: USB-C
WLAN

UKCA: Igen

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Adatlap

Adatlap 3811971 PCE Instruments Akusztikus képalkotó kamera színes kijelző 2 kHz - 100 kHz USB-C, WLAN

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3811971 PCE Instruments Akusztikus képalkotó kamera színes kijelző 2 kHz - 100 kHz USB-C, WLAN

Leírás

Az akusztikus kamera egy nagy teljesítményű mérőrendszer a hangforrások gyors és megbízható lokalizálására, valamint a sűrített levegő, gáz és vákuum szivárgások észlelésére. A legmodernebb MEMS mikrofontechnológiának, a nagy felbontású képalkotásnak és az intelligens elemzőszoftvernek köszönhetően az akusztikus kamera precíz akusztikus vizualizációt tesz lehetővé még igényes ipari környezetben is.

A 64 csatornás MEMS digitális mikrofonnal felszerelt akusztikus kamera 2 kHz és 100 kHz közötti frekvenciatartományban rögzíti a hangjeleket. Ez lehetővé teszi mind a hallható, mind a nagyfrekvenciás zajok pontos lokalizálását. A 0,3 és 50 méter közötti érzékelési tartomány rugalmas felhasználást tesz lehetővé – a közeli mérésektől a nagyobb rendszerek vizsgálatáig.

A részletes vizuális dokumentáció érdekében az akusztikus kamera egy beépített 12 megapixeles kamerával rendelkezik, 72°-os látómezővel és 3,9 mm-es fix fókusztávolsággal. A legalább 25 FPS képkockasebességgel az akusztikus és vizuális információk zökkenőmentesen kombinálódnak, lehetővé téve a hangforrások valós idejű megjelenítését.

A pontos hangforrás-lokalizáció mellett a készülék integrált gázszivárgás- és szivárgásveszteség-becslést is kínál. A különböző képalkotási módok – beleértve az egycélpontos, többcélpontos és akusztikus holográfiát – lehetővé teszik az optimális alkalmazkodást a különböző mérési feladatokhoz. Az elemzési jelentések közvetlenül az eszközön hozhatók létre és menthetők el, ami nagyban leegyszerűsíti a dokumentációt.

A beépített 8 GB-os memória TF kártyahelyen keresztül akár 512 GB-ig bővíthető. Ezenkívül a rendszer támogatja az IEEE 802.11a/b/g/n/ac szabvány szerinti WLAN-t a 2,4 és 5 GHz-es sávokban a kényelmes adatátvitel érdekében. Az akusztikus kamera biztonságosan rögzíthető állványra az 1/4 hüvelykes állványmenetnek köszönhetően, így hosszabb mérési sorozatok elvégzésére is alkalmas.

Az akusztikus kamera ideális megelőző karbantartáshoz, ipari ellenőrzésekhez és gépek, valamint rendszerek állapotfelügyeletéhez. Tipikus alkalmazási területek közé tartozik a sűrített levegő, gáz és vákuum szivárgások lokalizálása, részleges kisülések észlelése elektromos rendszerekben, mechanikus alkatrészek hibaelhárítása, valamint zajforrások elemzése a gyártásban, az energiaellátásban, az épülettechnológiában és a kutatásban. A hangesemények gyors vizualizációja csökkentheti a karbantartási költségeket, minimalizálhatja az energiaveszteséget és elkerülheti az állásidőt.
