PCE Instruments BIA600-SY-10-700 Záróerő mérőműszer 0 - 700 N ISO
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
1 db
Szám
Összesen (2 039 990 Ft / Darab)
2 039 990 Ft
ÁFÁ-val
Már csak 1 db érhető el
14 napos visszavételi garancia
Főbb jellemzők
Dynamometer DriveTest BIA600
- dinamométer / biztonság a záróerő mérésén keresztül
- Zárási erőmérő rendszer vasúti járműajtókhoz
- Alkalmazandó szabványok DIN EN 147522015 DIN EN 147522005 (opcionális)
- Pontos mérések
- Masszív kivitel
- Könnyű használat Egygombos kezelés vagy távirányító a Microsoft® DLL-en keresztül
- Interfész vagy National Instruments® LabView könyvtár
- Professzionális PC szoftver PinchPilot
- Távtartók minden nyílásszélességhez az EN 147522015 szabvány szerint
- Automatikus határérték beállítás távolságérzékeléssel
- Az összes alkatrész teljes szállítási köre kiváló minőségű szállítótáskában
- Nagy flották kezelésének támogatása
Szolgáltatásunk az Ön számára
Műszaki adatok
- BIA600
- erő alkalmazása mindkét oldalon
- Mérési tartomány 0700 N
- Pontosság +/- 3N (0100N)
- +/- 3% (> 100N)
- Rugóerő 10N/mm
- Nyitási szélesség 90 mm
- Terület 100 x 100 mm
- Erőérzékelő nyúlásmérő híd
- Méretek 320 x 250 x 110 mm
- Súly: 30 kg
- Kijelző eszköz SEB2
- Adatgyűjtő egység LCD kijelzővel és LED állapotjelzőkkel Soros vezérlőgomb
- Interfész
- opcionális PC-vezérelt mérés
- 9V elemes tápellátás
- Valós idejű óra
- Memória 100 méréshez
- érzékelő és PC interfész
- csúcskijelzés
- Értékelés kijelző OK/NOT OK
- Távtartó
- Komplett készlet minden nyílásszélességhez az EN 147522015 szabvány szerint
- A használt távtartók automatikus felismerése
- Automatikus határérték beállítás a nyílásszélességnek megfelelően
- Könnyen használható, gyors összeszerelés szerszámok nélkül
- Robusztus kialakítás, kis súlyú POM
- BIA 600Sensor SEB2-vel együtt hordtáskában
- PC kiértékelő szoftver PinchPilot
- Többnyelvű (DE EN IT FR ES)
- Az erőgörbe grafikus ábrázolása
- A szabványra vonatkozó jellemző értékek kiszámítása
- Különféle irányelvek szerinti értékelés lehetséges
- Egyéni házirend állítható
- naplónyomtatás
- Adatexportálás (Excel CSV PDF)
- Opcionális mérési pont azonosítás
- Rendszerkövetelmények PinchPilot szoftver (lásd a Szoftver/Alkalmazás fület)
- Termék típus
Záróerő mérőműszer
- Kijelző
LCD
- Erő mérési tartomány (max.)
700 N
ISO
- Tápellátás
9 V/DC
- Méret
(H x Sz x Ma) 320 x 250 x 110 mm
- Súly
3000 g
- Felbontás (erő)
1 N
- Alappontosság ± %
3 %
- Mérési tartomány (erő)
0 - 700 N
- Erő mérési tartomány (min.)
0 N
- Mérési frekvencia
250 Hz
- Szélesség
250 mm
- Magasság
110 mm
- Hossz
320 mm
- Csatlakozók
RS-232C
USB
Soros
USB 2.0 alj, B típus
USB 2.0 dugó, B típus
USB 2.0 dugó, A típus
Négyeres vezeték
USB 2.0 dugó, belső 4 pólusú
1 x RS485
1 x USB 2.0 Device
Több megjelenítése
Dokumentumok és letöltések
Adatlap
Adatlap 2813710 PCE Instruments BIA600-SY-10-700 Záróerő mérőműszer 0 - 700 N ISO
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2813710 PCE Instruments BIA600-SY-10-700 Záróerő mérőműszer 0 - 700 N ISO
Leírás

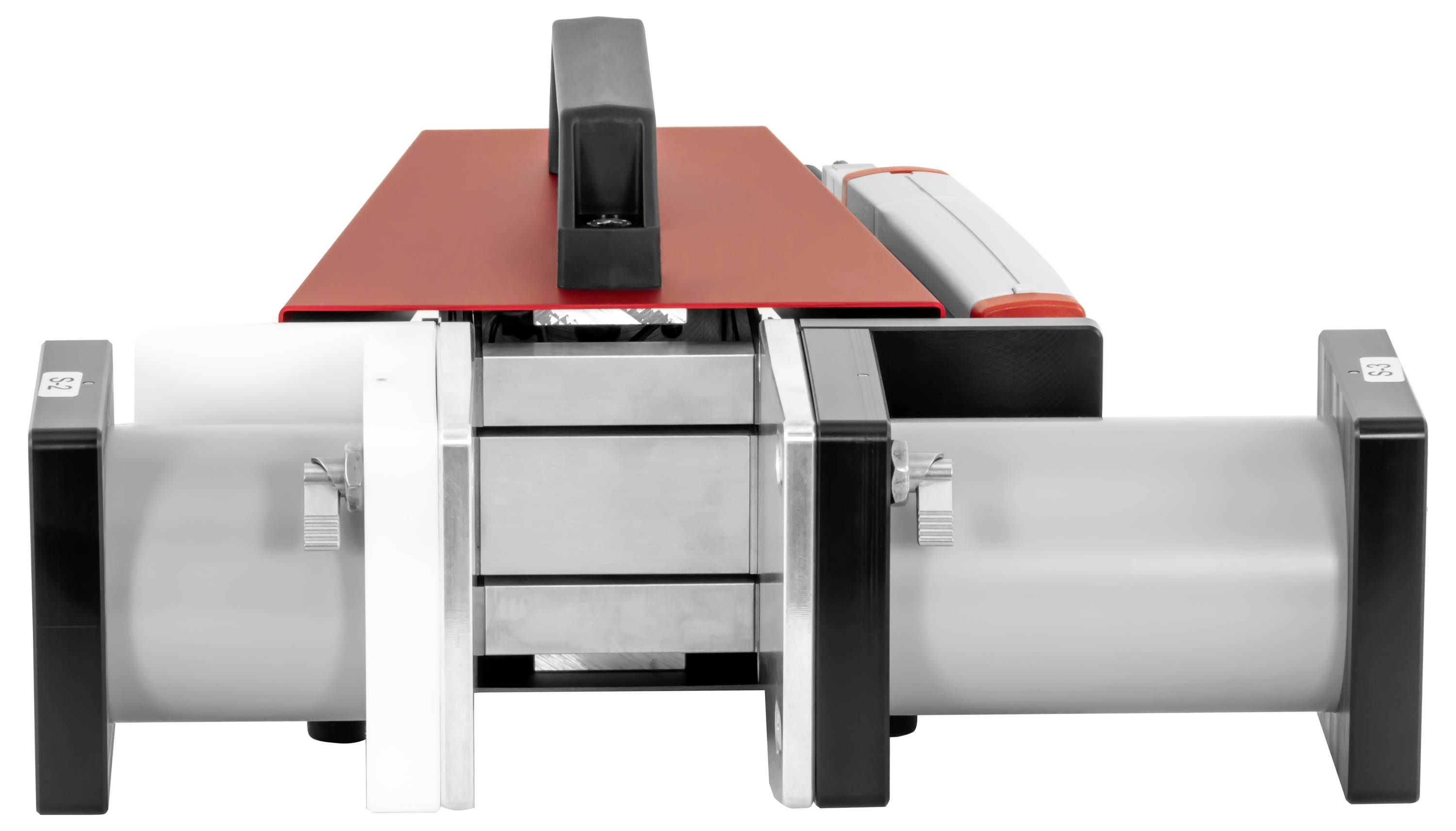

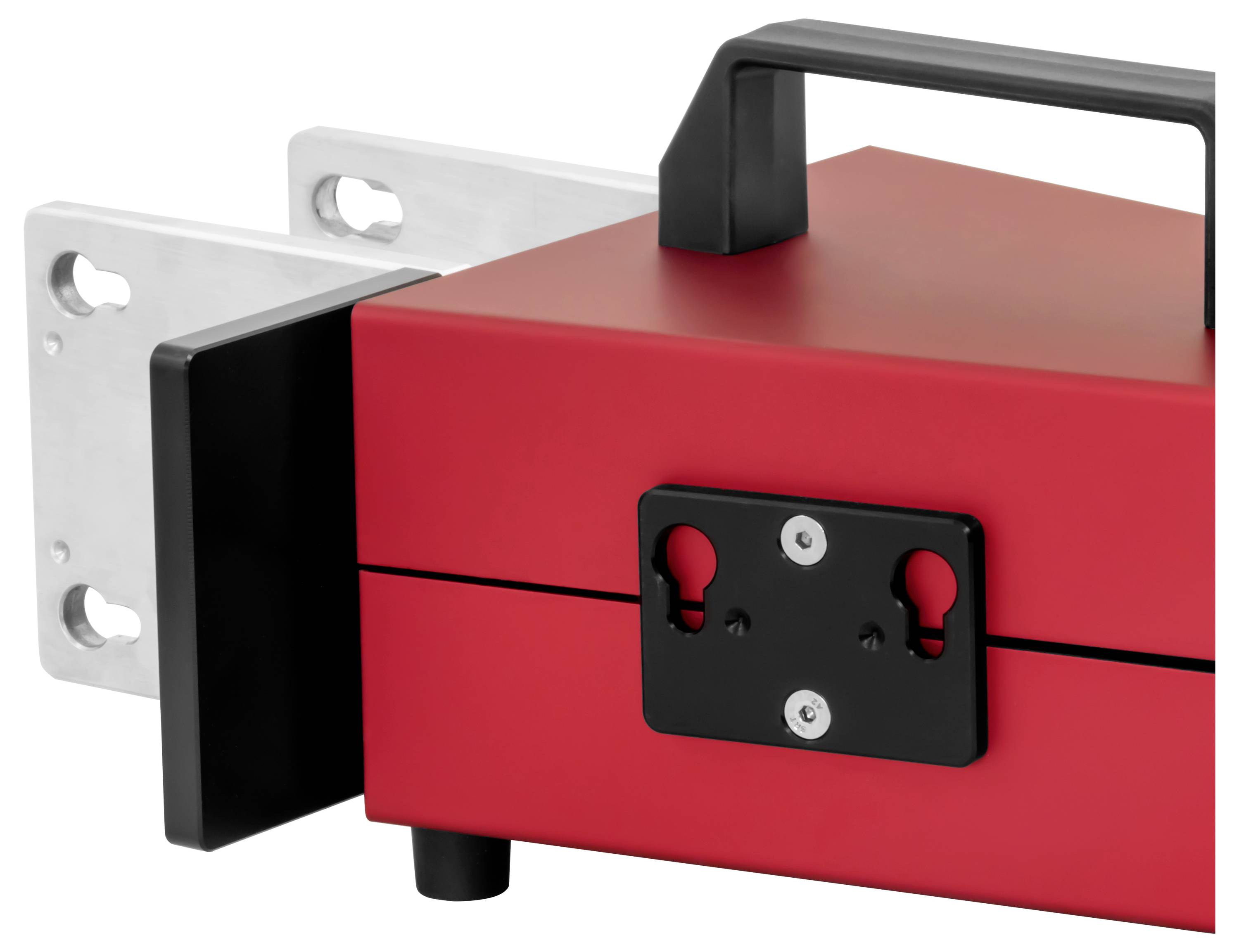

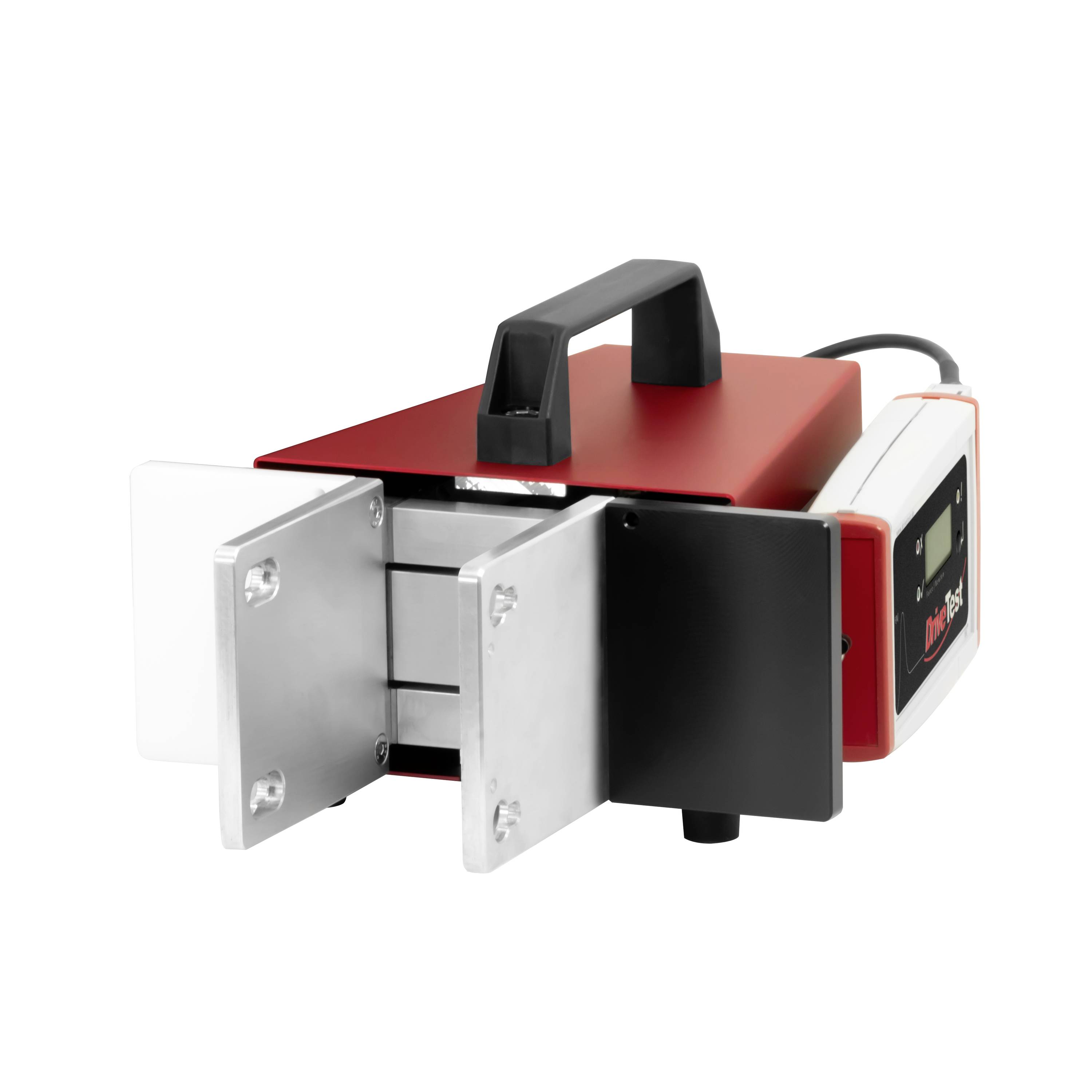

A próbapad egy elektronikus mérőeszköz a vasúti járművek ajtóihoz. A kidolgozott kialakítás a precizitást a praktikus robusztussággal ötvözi, és pontos mért értékeket biztosít még sokéves, zord körülmények közötti használat után is.
A többajtós járműveken végzett ciklikus méréseknél nagyon fontos a gyors és egyszerű megvalósítás. Erre a célra a dinamométerhez szoftvert fejlesztettek, amely drasztikusan csökkenti a mérési folyamatot és a dokumentáláshoz szükséges ráfordítást. Néhány műveleti lépéssel egy komplett jármű mérései átvehetők, táblázatos vagy grafikus formában kiértékelhetők, majd jegyzőkönyvként kinyomtathatók.
Megfelelő interfészeket (pl. Microsoft® DLL vagy National Instruments® LabVIEW) biztosítunk az automatizált teszteljárásba való integráláshoz.
Ez a szöveg gépi fordítással készült.
A többajtós járműveken végzett ciklikus méréseknél nagyon fontos a gyors és egyszerű megvalósítás. Erre a célra a dinamométerhez szoftvert fejlesztettek, amely drasztikusan csökkenti a mérési folyamatot és a dokumentáláshoz szükséges ráfordítást. Néhány műveleti lépéssel egy komplett jármű mérései átvehetők, táblázatos vagy grafikus formában kiértékelhetők, majd jegyzőkönyvként kinyomtathatók.
Megfelelő interfészeket (pl. Microsoft® DLL vagy National Instruments® LabVIEW) biztosítunk az automatizált teszteljárásba való integráláshoz.
Ez a szöveg gépi fordítással készült.
Kivitel
- Alkalmazandó szabványok DIN EN 147522015 DIN EN 147522005 (opcionális)
- Pontos mérések
- Masszív kivitel
- Könnyű használat Egygombos működtetés vagy távirányító a Microsoft® DLL-en keresztül
- Interfész vagy National Instruments® LabView könyvtár
- Professzionális PC szoftver PinchPilot
- Távtartók minden nyílásszélességhez az EN 147522015 szabvány szerint
- Automatikus határérték beállítás távolságérzékeléssel
- Az összes alkatrész teljes szállítási köre kiváló minőségű szállítótáskában
- Nagy flották kezelésének támogatása
Szállítás tartalma
- 1 db BIA600 fékpad, csatlakozókábellel

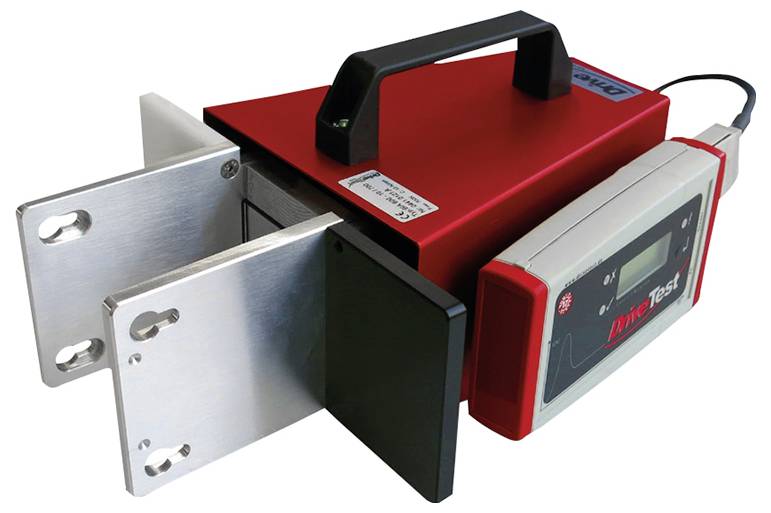

- 1 x kijelző eszköz SEB2 adatgyűjtő egység LCD kijelzővel és LED állapotjelzőkkel, vezérlőgombbal, soros interfésszel
- 1 x 9 V elem

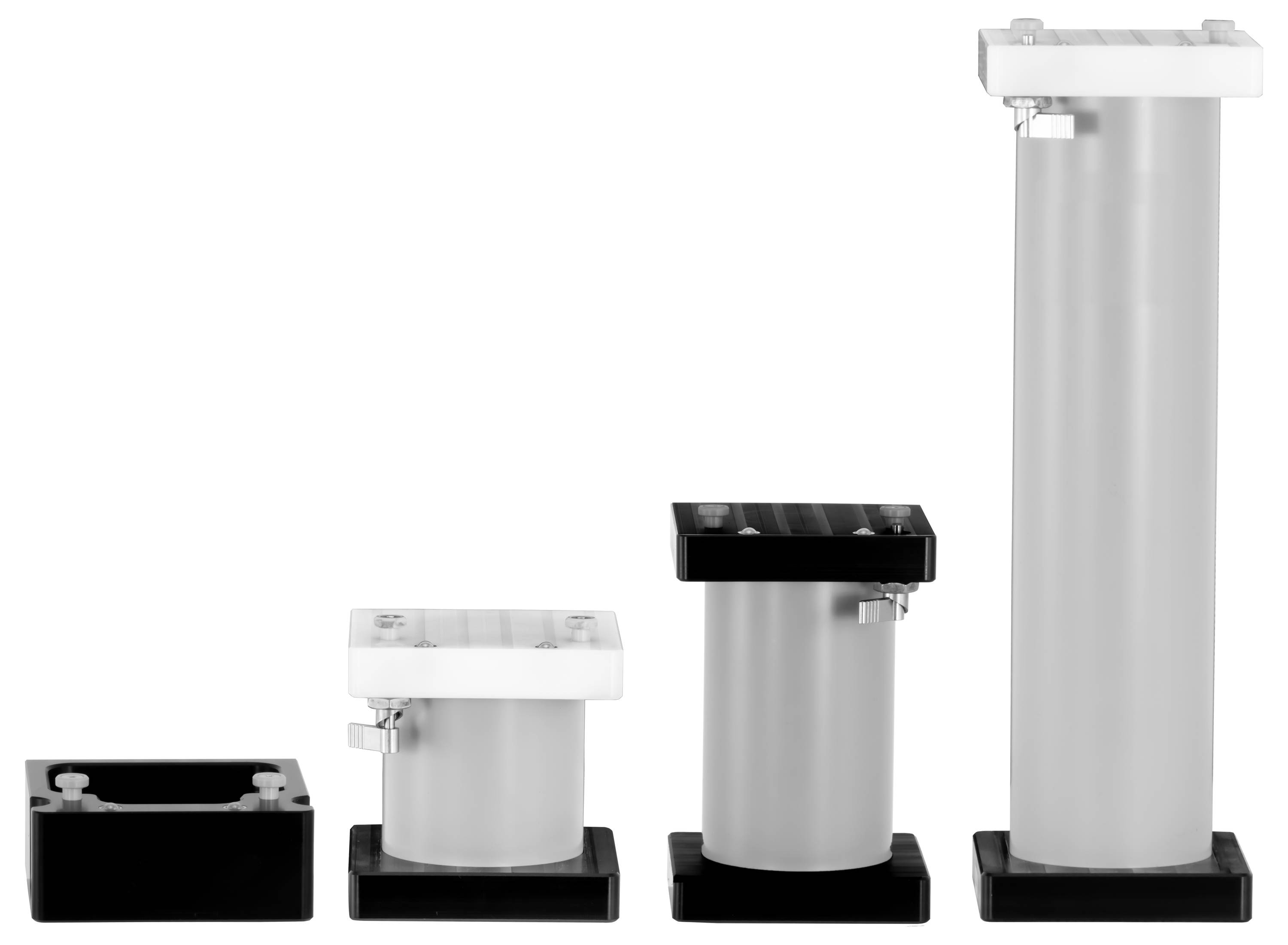

- 1 x távtartó (4 db) az EN 14752:2015 szerint
- 1 x szállítótáska habszivacs betéttel a teljes szállítási terjedelemhez
- 1 x PC csatlakozókábel (USB)
- 1 x PinchPilot PC-szoftver, Windows XP, Vista, W7, W8, W10 rendszerekhez
- 1 * Felhasználói kézikönyv
- 1 x ISO kalibrációs tanúsítvány
