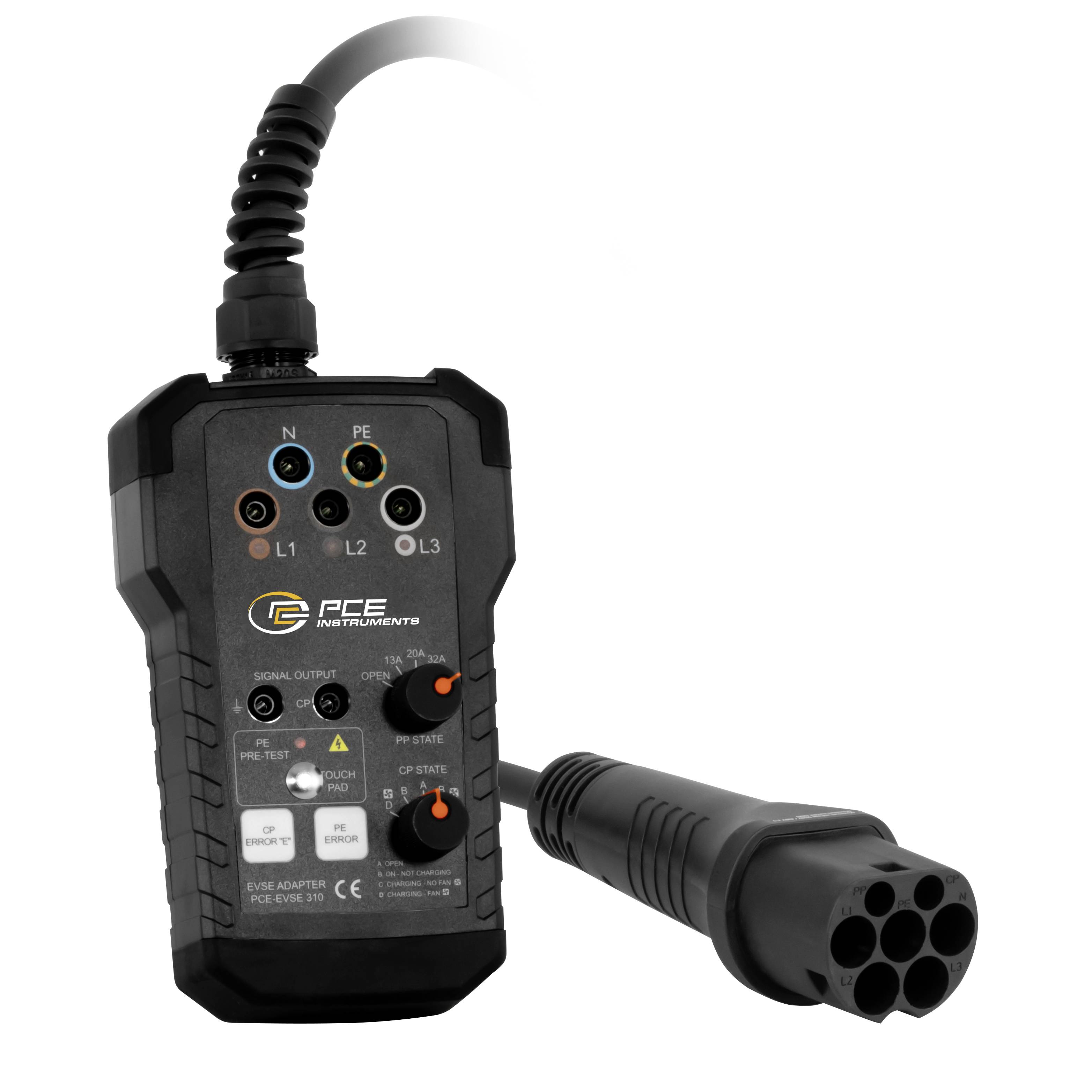

Hordozható PCE Instruments elektromos teszter N, PE, L1, L2, L3 jelöléssel ellátott aljzatokkal és csatlakoztatott többpólusú csatlakozókábellel fehér háttéren

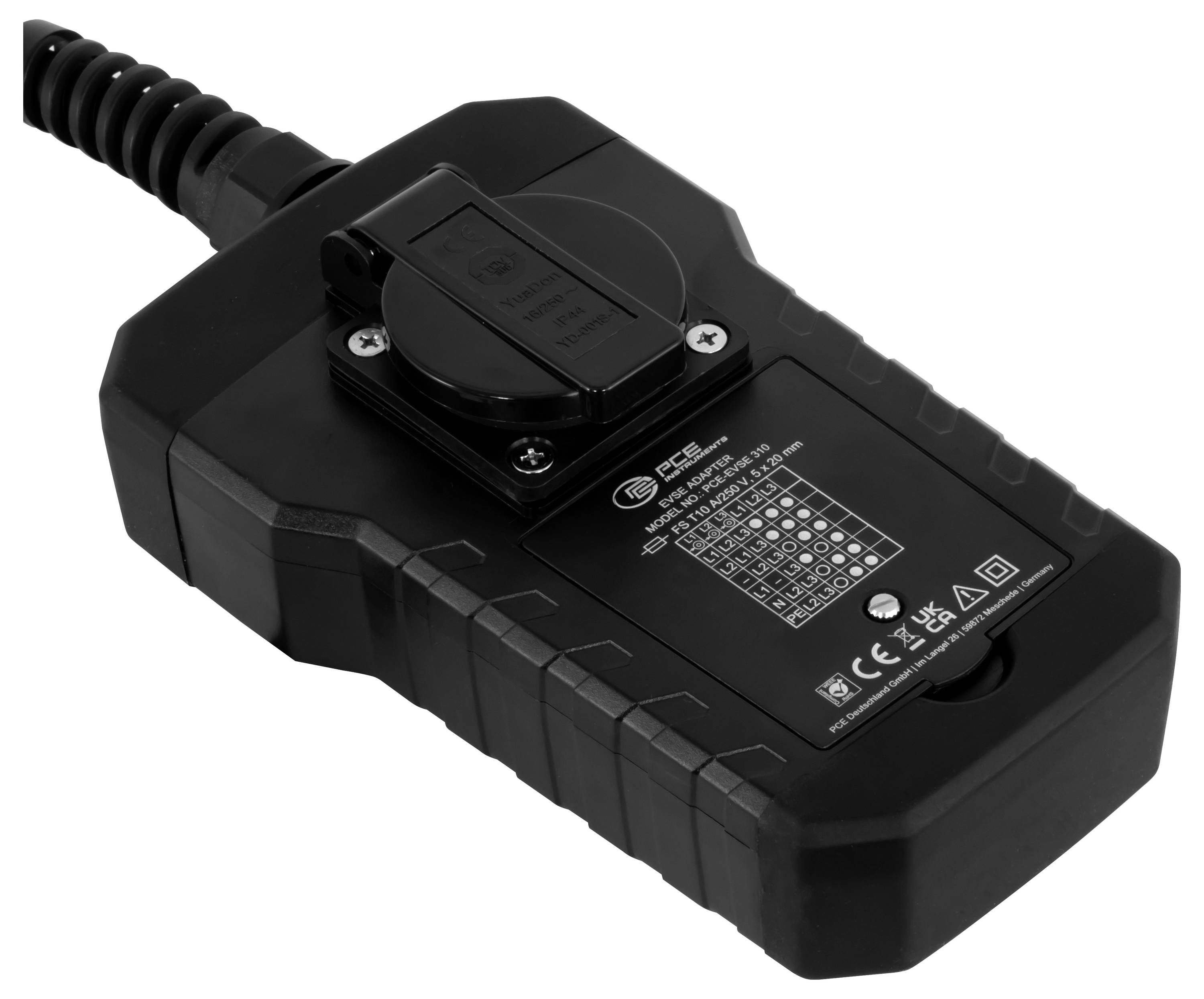

Fekete, erős kivitelű kézi elektromos eszköz bordázott kábellel, valószínűleg elektromos szerszám vagy vezérlő, fehér háttéren bemutatva.

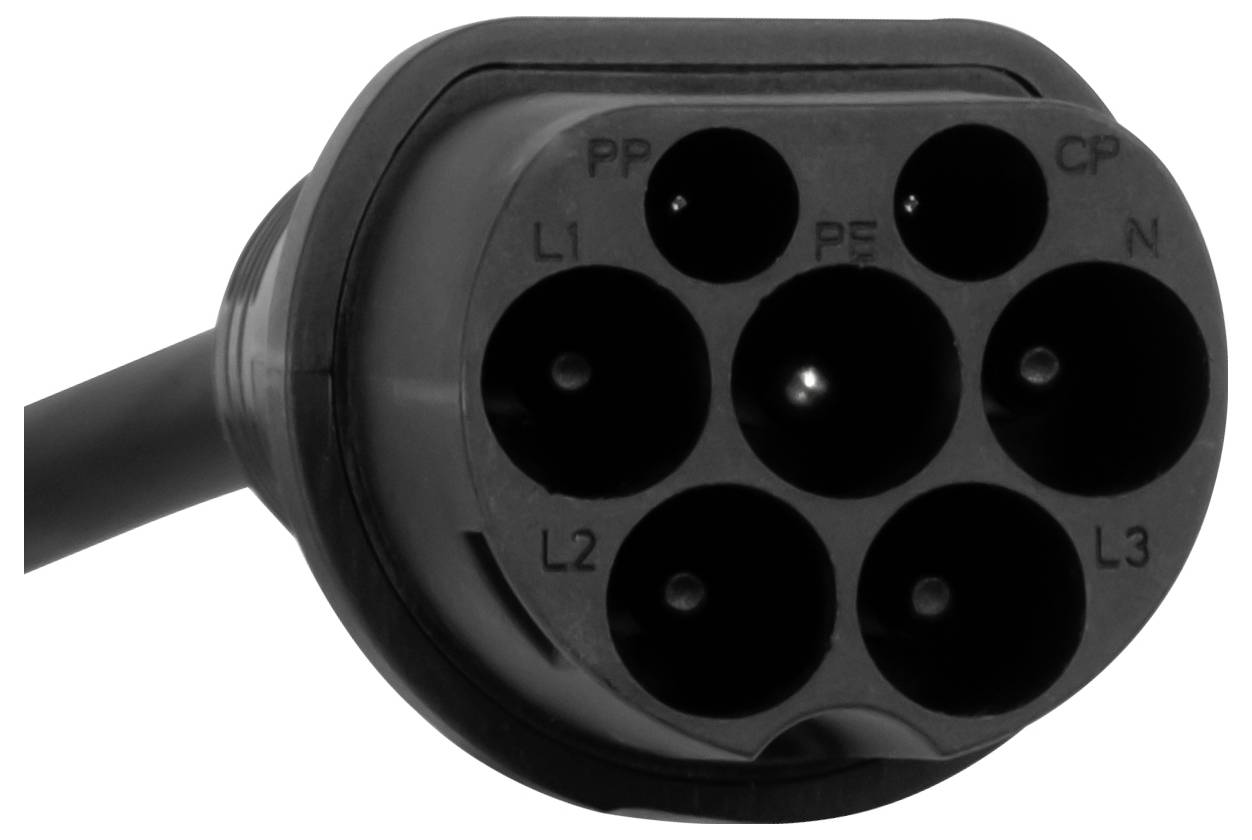

Egy fekete elektromos jármű töltőkábelének közeli képe, hét pin aljzattal, amelyeket PP, CP, L1, N, L2, PE és L3 jelölésekkel láttak el.

1/3

Adatlap (PDF)

Szállítás: 10. 13. K.

75 db

Szám

Összesen (115 740 Ft / Darab)

115 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

SZAKMAI. KALIBRÁLT. FELSZERELÉS. PCE-EVSE 310

Mérőcsatlakozó adapter fali dobozokhoz
Járműszimuláció
Kábel szimuláció
CP kimenet és hálózati aljzat mérési célokra
szállítótáskával együtt
PE elővizsgálat
A Proximity Pilot PP és a Control Pilot CP állapota
Az „E” CP hiba és a PE hiba szimulációja
Hálózati aljzat mérési célokra
Biztonsági mérőaljzatok
opcionális adapter az 1-es típushoz
2-es típusú csatlakozót tartalmaz

Műszaki adatok

Teszt funkciók
PE előteszt igen, kapacitív elektródával
PP szimuláció nyitott, 13 A, 20 A, 32 A, 63 A
CP állapot A, B, C, D
CP hiba "E" E
PE hiba / földelési hiba Igen
Általános műszaki adatok
Csatlakozások L1, L2, L3, N, PE
Csatlakozások további információk max. 230V
1-fázisú) / 430V (3-fázisú) ; 50/60 Hz
10A / 250V
A 2-es típusú dugót szorosan rögzítse a kábelen (opcionális adapter szükséges az 1-es típushoz)
Szabvány(ok) IEC62196-2 2. típusú csatlakozó
Kábelhossz: 25 cm.
Biztonsági szabvány CAT II / 300V
Hálózati aljzat max. 250 V; 50/60 Hz; 10A
Kimenetek 2 db 4mm-es aljzat (jelkimeneti csatlakozók)
Biztosíték(ok) tápcsatlakozó T10A/250V
Védettségi osztály (készülék) IP40
Súly 643 g
Méretek (H x Sz x Ma) 600 x 105 x 73 mm
Működési feltételek 0... 40 °C, 80% relatív páratartalom
Tárolási feltételek -10 ... 50 °C, 80% relatív páratartalom
Az utasítások nyelvei német, angol

Termék típus: eMobility telepítésellenőrző készülék

Töltő dugó: 2. típus

Töltő üzemód: 3. üzemmód

Csatlakozók száma: 5 x

Fázisok száma: 1 fázis és 3 fázis

Kábelhossz: 25 cm

: IP40

Engedélyek: IEC62196-2 2-es típusú csatlakozó

Gyártói szín: Fekete-szürke

Hossz: 600 mm

Szélesség: 105 mm

Magasság: 73 mm

Súly: 643 g

Dokumentumok és letöltések

Adatlap

Adatlap 3192918 PCE Instruments eMobility telepítésellenőrző készülék 2. típus 3. üzemmód Csatlakozók száma 5 x

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3192918 PCE Instruments eMobility telepítésellenőrző készülék 2. típus 3. üzemmód Csatlakozók száma 5 x

Leírás

A fali dobozokhoz való mérőcsatlakozó adapter a VDE 0100 teszterekhez való az elektromos autók töltőállomásainak (3. töltési mód) tesztelésére. Ez az adapter használható a PCE-ITE 55B telepítési teszterrel vagy a legtöbb más általános VDE 0100 tesztelővel. A 3 fázis feszültségérzékelésére szolgáló LED-eknek köszönhetően gyorsan megállapíthatja, hogy nincs-e szerelési hiba.

A töltőkábel áramterhelhetősége a PP Állapot forgókapcsolóval szimulálható. Az áramterhelhetőséget különböző ellenállásokkal szimulálja a fali dobozok mérőcsatlakozó adaptere, amely PP és PE vezetékek közé van csatlakoztatva. Különféle járműállapotok szimulálhatók a CP State forgókapcsolóval. A jármű állapotait a CP és PE vezetékek közé csatlakoztatott különböző ellenállásokkal szimulálják.

Az aljzathoz külső terhelés csatlakoztatható. Ez a kimenet csak mérési célokra szolgál, és lehetőséget kínál a villanyóra működésének ellenőrzésére. Ezen túlmenően a fali dobozok mérőcsatlakozó adapterével PE hiba (földzárlat) is szimulálható. A fali dobozokhoz való mérőcsatlakozó adaptert készüléktáskában szállítjuk. Opcionális adapter kapható az 1-es típusú csatlakozóval rendelkező fali dobozokhoz.

Ez a szöveg gépi fordítással készült.

Szállítás tartalma

1 db mérőcsatlakozó adapter fali dobozokhoz PCE-EVSE 310
1 db használati útmutató
1 x hordtáska
1 x 2-es típusú csatlakozó
