Name: PCE Instruments PCE-3500-98 Keménységvizsgáló műszer Brinell, Vickers, UCI, Rockwell, Leeb, Szakítószilárdság (MPa)
Brand: PCE Instruments
SKU: 3193005
Availability: BackOrder

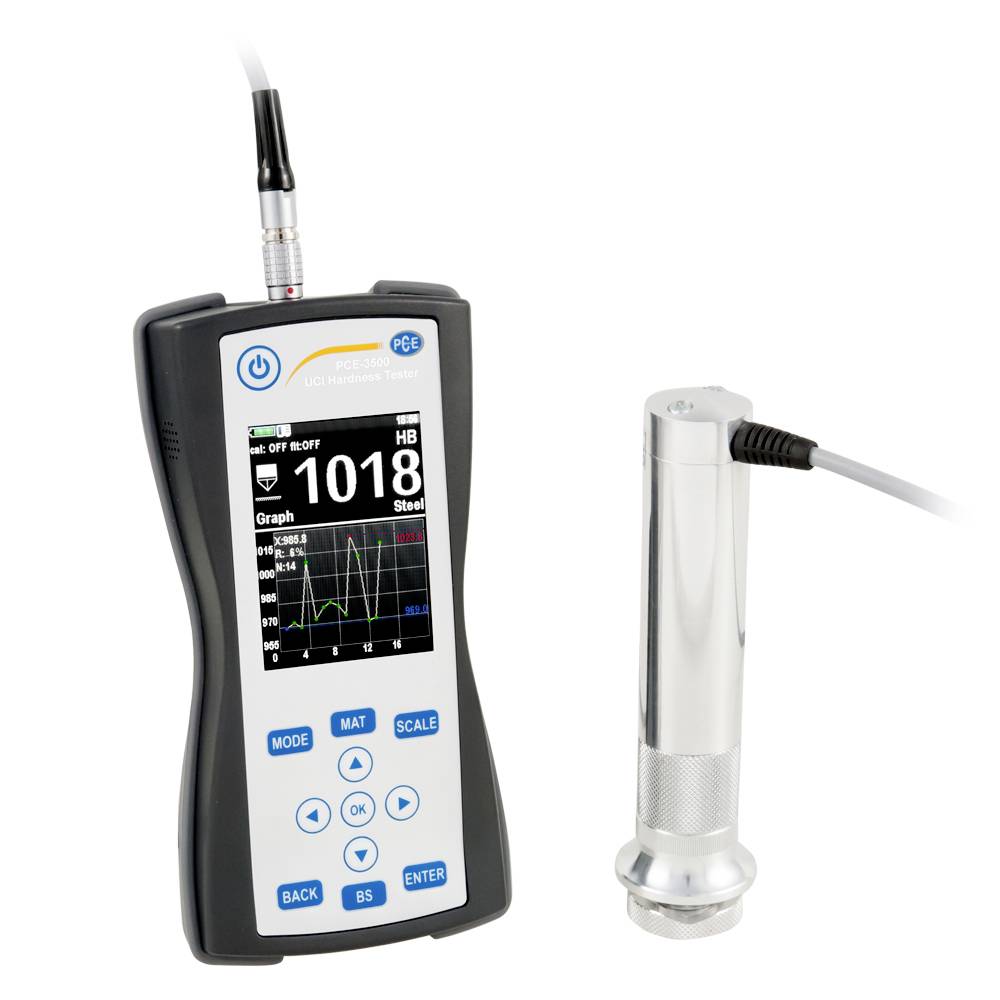

Kézzel tartható digitális keménységmérő, amelyhez szonda van rögzítve, a képernyőn az „1018" érték és egy keménységi grafikon látható, mellette egy fémes tesztelő szenzor.

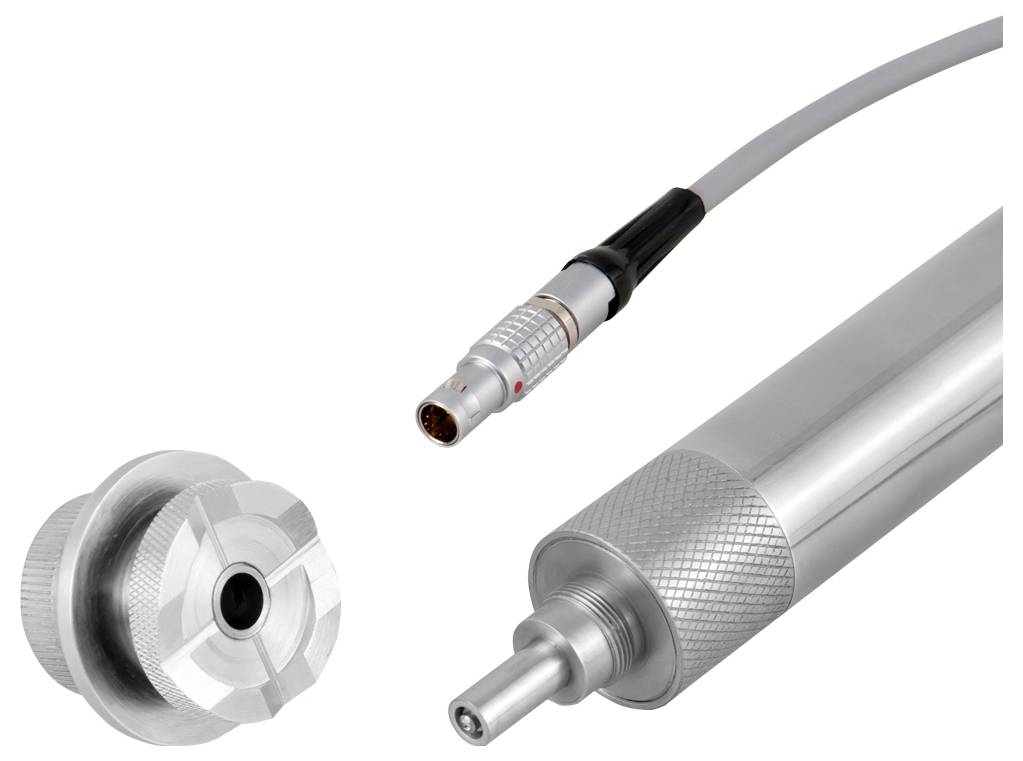

Egy körkörös fémcsatlakozó és csatolt kábel három nézete, amely a dugót, az aljzatot és a bordázott hengeres házat mutatja fehér háttéren.

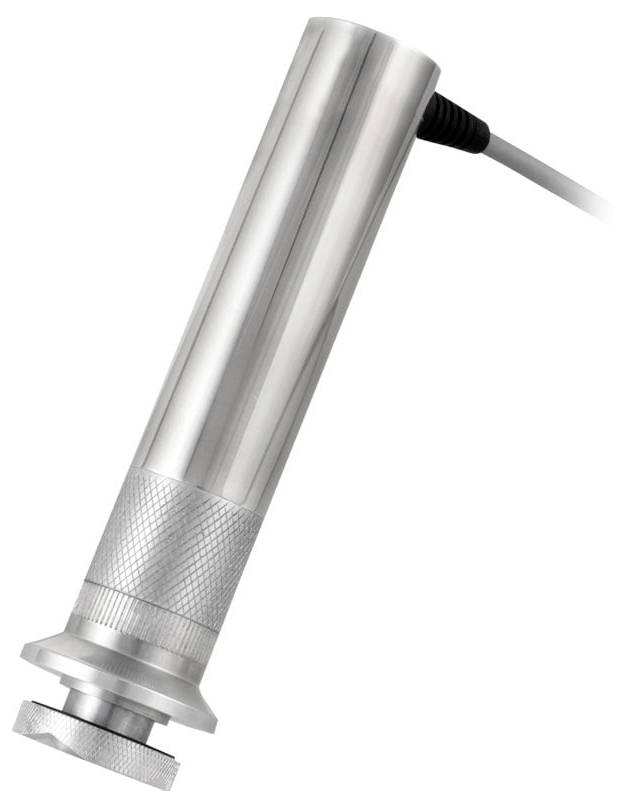

Fehér háttéren látható rozsdamentes acélból készült kézi hengeres eszköz textúrált fogórésszel és csatlakoztatott kábellel.

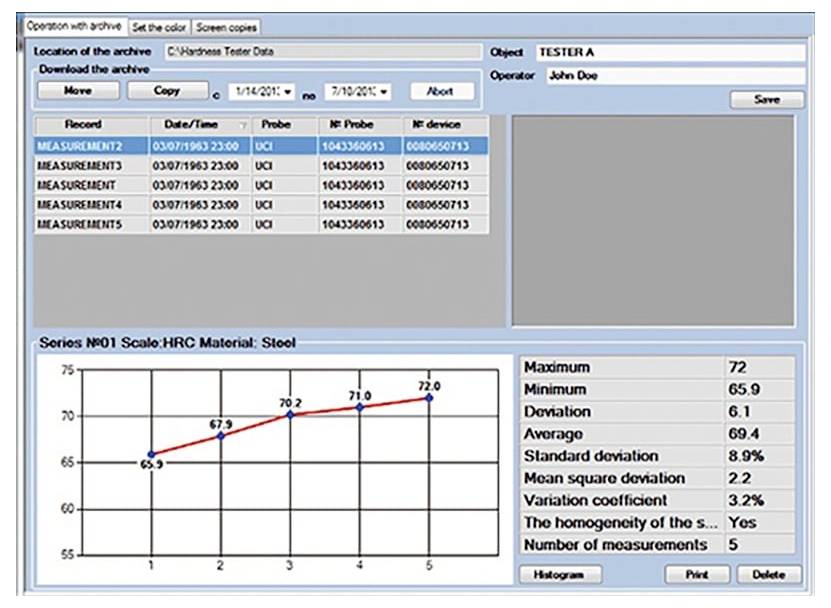

Mérési szoftver képernyője, amely archív letöltési vezérlőket, öt mérés táblázatát és egy vonalas diagramot mutat, amely HRC acélértékek emelkedését ábrázolja 65,9-ről 72,0-ra összefoglaló statisztikákkal.

Egy gépezet belsejében lévő mechanikus alkatrész csavarhúzóval történő beállítása közben készült közelkép a kezekről.

1/5

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 2027. 02. 24. [Sze.]

Szám

Összesen (1 636 990 Ft / Darab)

1 636 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

SZAKMAI. KALIBRÁLT. FELSZERELÉS. PCE-3500-98

Mérés UCI módszer szerint
HRC, HRB, HV, HB, MPa tesztelése
Mérési irány 360°
nagyméretű színes LCD kijelző
tárolási funkcióval SD kártyán keresztül
Alkalmazható különféle tesztszondákhoz
Anyag jelleggörbe előre kalibrálva
Értékelés szoftveren keresztül lehetséges

Műszaki adatok

Keménység
Mérési tartomány 230 HV ... 940 HV
Pontosság, ± 3% HV
Keménység
Mérési tartomány 20 HRC... 70HRC
Pontosság ± 1,5 HRC
Keménység
Mérési tartomány 650 HB-vel
Pontosság ± 3% HB
Keménység
Mérési tartomány 370 MPa... 1740 MPa
Menü nyelve angol, orosz
Védettségi osztály (készülék) IP54
Súly: 300 g
Méretek (H x Sz x Ma) 160 x 75 x 30 mm
Üzemi feltételek -20 ... 40°C, 30... 80 % r.légn.
Tárolási feltételek -20 ... 40°C, 30... 80 % r.légn.

Termék típus: Keménységvizsgáló műszer

Kijelző típus: Digitális (LCD)

Méret: (H x Sz x Ma) 30 x 160 x 75 mm

Súly: 300 g

Üzemi feszültség: 6 V

Jellemzők: Adatrögzítővel

Tartalom: 1 db

Mérési módszer: Brinell
Vickers
UCI
Rockwell
Leeb
Szakítószilárdság (MPa)

Szélesség: 160 mm

Magasság: 75 mm

Hossz: 30 mm

Csatlakozók: USB dugó
Mini A USB dugó
USB 1.1 dugó, A típusú
USB 2.0 alj, A típus
USB
USB-Host
USB 2.0 dugó, A típus
Soros csatlakozó
1 x USB 2.0 Device
1 x USB 2.0 Host

: Gyári standard (tanúsítvány nélkül)

Dokumentumok és letöltések

Adatlap

Adatlap 3193005 PCE Instruments PCE-3500-98 Keménységvizsgáló műszer Brinell, Vickers, UCI, Rockwell, Leeb, Szakítószilárdság (MPa)

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3193005 PCE Instruments PCE-3500-98 Keménységvizsgáló műszer Brinell, Vickers, UCI, Rockwell, Leeb, Szakítószilárdság (MPa)

Leírás

Az ultrahangos keménységmérőt fém alkatrészek roncsolásmentes keménységének mérésére használják. Az ultrahangos keménységmérő az ultrahangos kontaktimpedancia módszer szerint működik. Az UCI folyamat során a tesztszondán lévő Vickers-gyémánt természetes rezonanciával gerjesztődik. A mérőszonda megnyomásával a rezgési frekvencia a felület keménységétől, valamint az anyag és az érintkezési felület rugalmassági modulusától függően csillapodik. A keletkező frekvenciaeltolódásból anyagjellemző görbe figyelembe vételével meghatározható a felület keménysége.

Az ultrahangos keménységmérő roncsolásmentesen működik. Bár mikroszkopikusan kicsi benyomás keletkezik a felületen, ez általában nem látható a szemmel. A Vickers gyémánt kis behatolási mélysége miatt az ultrahangos keménységmérő különösen alkalmas olyan felületkeményített alkatrészekhez, mint amilyenek a nitridálás vagy az indukciós edzés során keletkeznek. Tipikus alkalmazási területei a sajtolószerszámok, prések, vékonyfalú alkatrészek, fogaskerekek, turbinalapátok, vezérműtengelyek vagy hegesztési varratok. Az ultrahangos keménységmérő számos más alkalmazásra is alkalmas a keménységvizsgálat területén. A különböző érintkezési erőkkel rendelkező cserélhető szondáknak köszönhetően az alkalmazások széles köre lefedhető.

Egy alkatrész keménységének mérése után az ultrahangos keménységmérő különféle statisztikai értékeket jelenít meg, mint például min./max. és átlagértékek. Szórás és egyéb együtthatók is meghatározhatók, illetve hisztogram is megjeleníthető. Mivel az ultrahangos keménységmérő belső memóriával rendelkezik, a mérési adatok a mérés után szoftverrel kiértékelhetők.

Ez a szöveg gépi fordítással készült.
