Name: PCE Instruments PCE-3500-ICA Keménységvizsgáló műszer Kalibráció (ISO) 230–940 HV, 20–70 HRC, 650 HB
Brand: PCE Instruments
SKU: 3812417
Availability: BackOrder

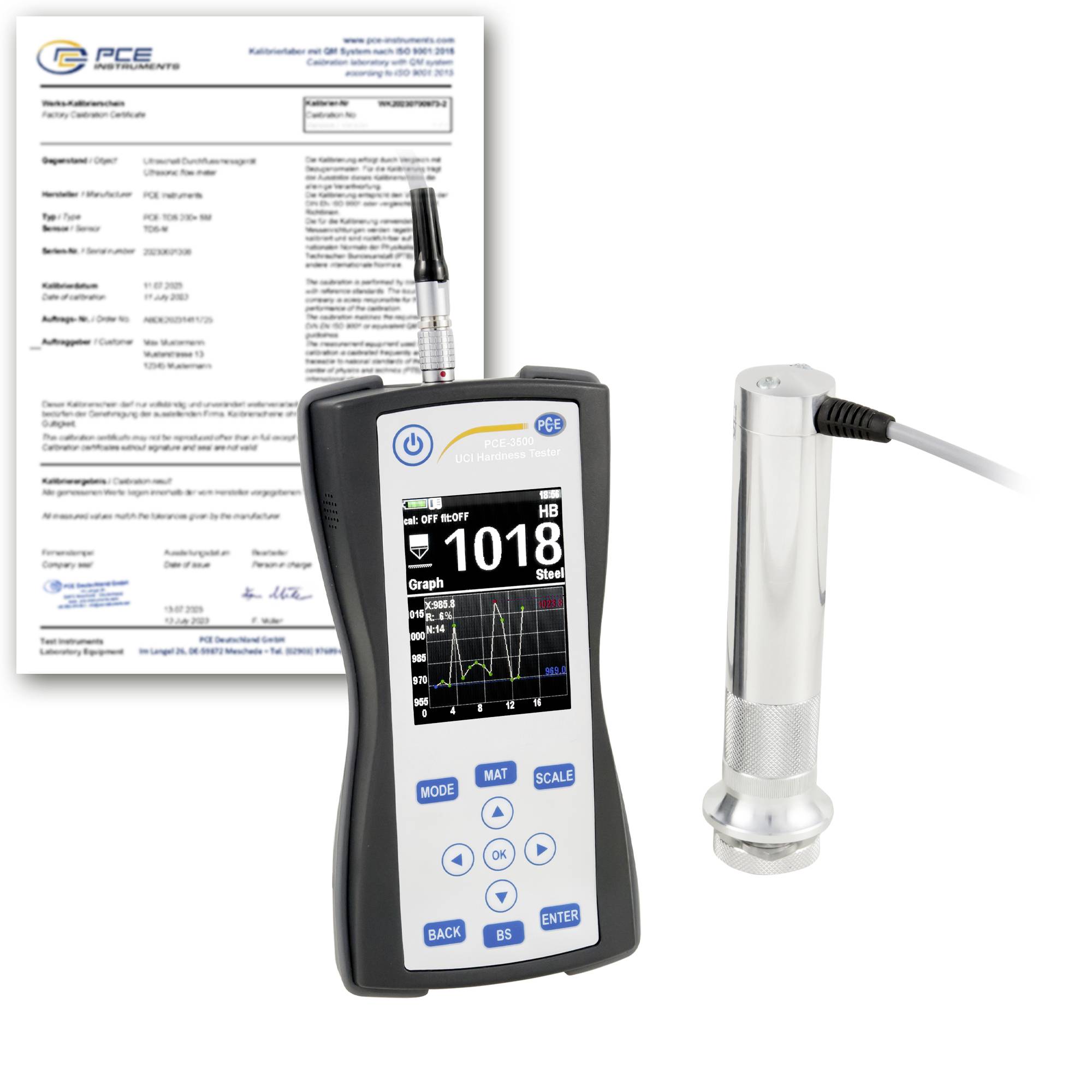

Hordozható keménységmérő szonda-funkcióval, 1018-as leolvasást mutató grafikonnal, kalibráló tanúsítvánnyal és tesztszenzorokkal együtt.

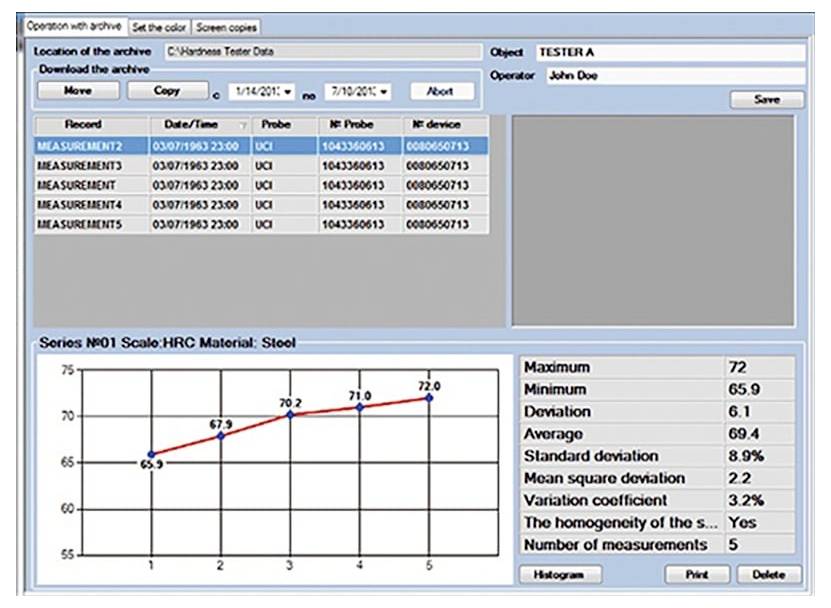

Adatelemzési képernyő, amely mutatja a mérések listáját, az HRC acélértékek vonaldiagramját, amely körülbelül 65,9-ről 72,0-ra emelkedik, valamint a statisztikákat, beleértve a maximumot (72) és az átlagot (69,4).

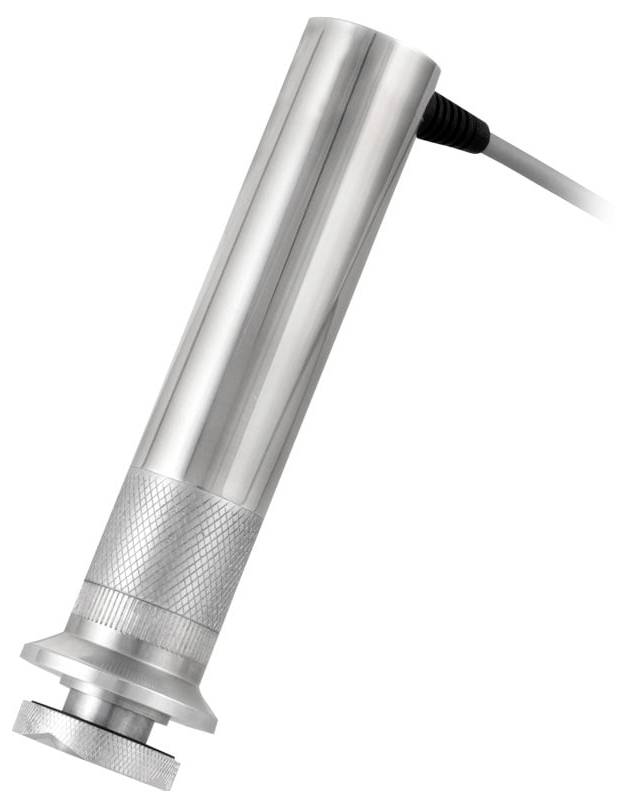

Rozsdamentes acélból készült kézi ipari szerszám kábellel, fehér háttéren megjelenítve.

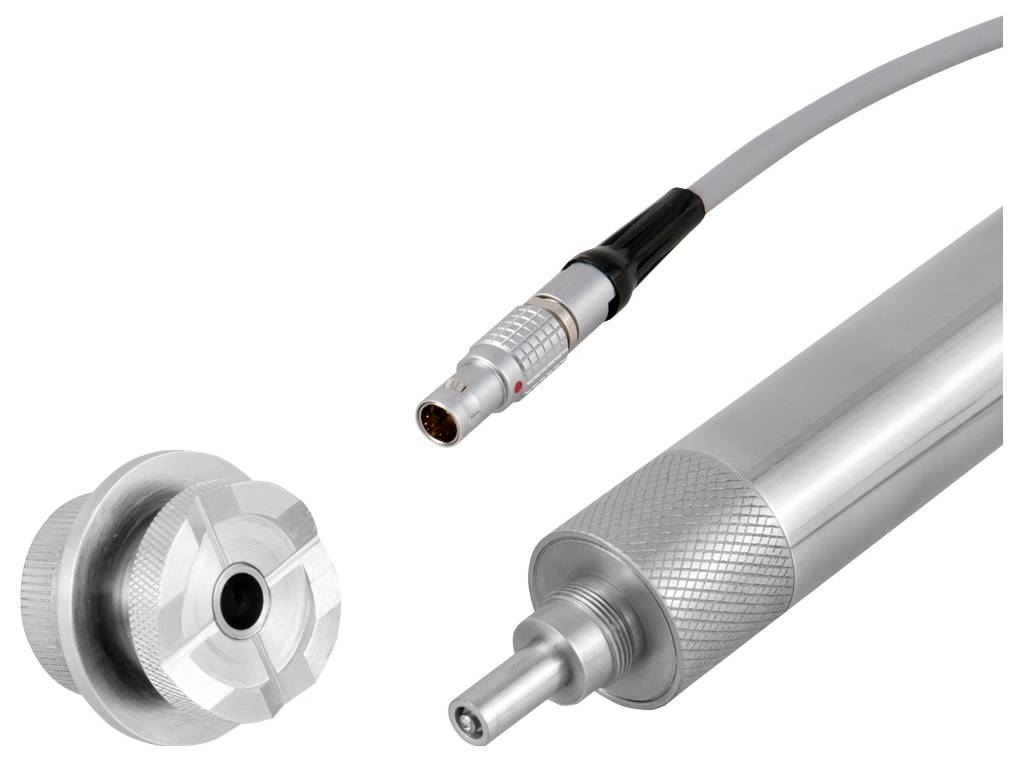

Egy koaxiális kábel és fém kör alakú csatlakozó közeli képe, amely a dugó csúcsát és a megfelelő foglalatot mutatja fehér háttéren.

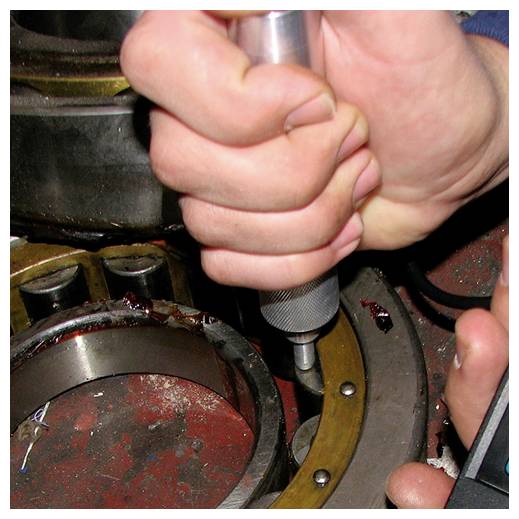

Közelkép: Kezek egy csavarhúzó vagy szerszám segítségével egy motor vagy gép belsejében lévő mechanikus alkatrész beállítását végzik.

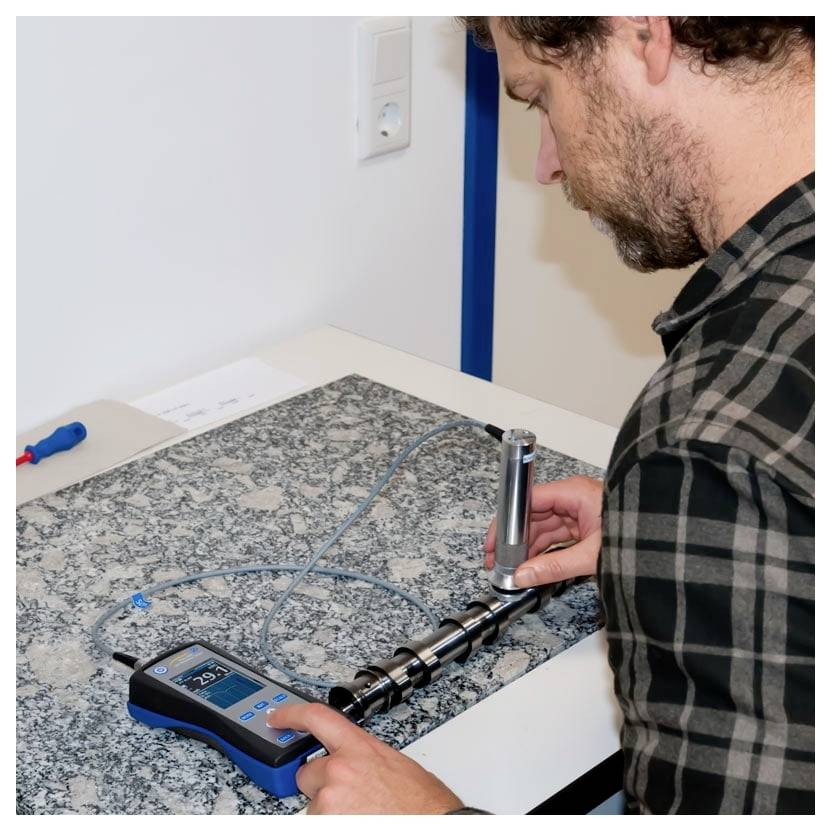

Technikus egy kábellel egy munkapadon lévő mérőműszerhez csatlakoztatott kézi mérőeszközt kalibrál, beltérben használva azt.

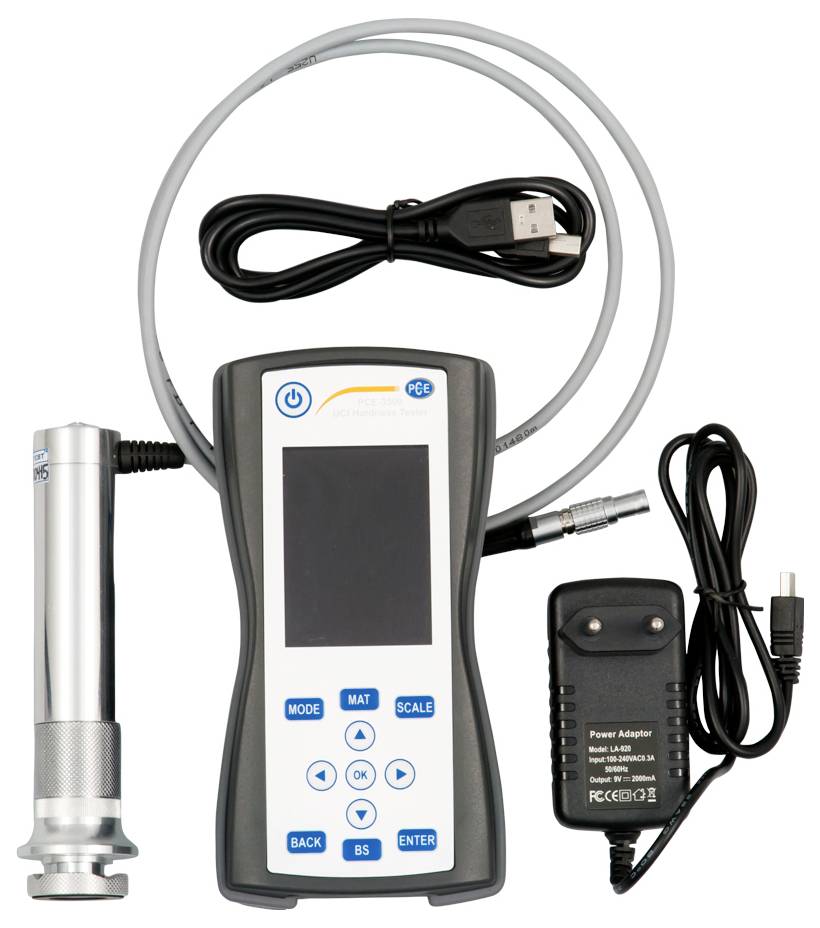

Kézi digitális teszteszköz szondával, USB-kábellel és tápegységgel fehér háttéren.

1/7

Szolgáltatásunk az Ön számára

Adatlap (PDF)

Szállítás: 2026. 12. 18. [P.]

Szám

Összesen (2 047 990 Ft / Darab)

2 047 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

PCE Instruments ultrahangos keménységmérő PCE-3500-ICA

Mérés az UCI módszer szerint
HRC, HRB, HV, HB és MPa vizsgálata
Mérési irány 360°
nagyméretű színes LCD kijelző
SD-kártyán keresztüli tárolási funkcióval
különféle tesztszondákhoz adaptálható
Anyagjellemző görbe előre kalibrálva
Szoftveres kiértékelés lehetséges
beleértve az ISO kalibrációs tanúsítványt

Műszaki adatok

Keménység
Mérési tartomány 230 ... 940 HV
1. HV felbontás
Pontosság ±3% HV
Keménység
Mérési tartomány 20 ... 70 HRC
Felbontás 0,1 HRC
Pontosság ±1,5 HRC
Keménység
Mérési tartomány 90 ... 650 HB
1. HB felbontás
Pontosság ±3% HB
Általános műszaki adatok
Mérési funkciók: MIN, MAX, átlagérték
Mérési funkciók (kiegészítő információk): Egyszeri mérés, mérések száma, átlagolás, szórás, variációs koefficiens, hisztogram, Smart Mode (kiugró értékek szűrése)
Mérési elv: Ultrahangos kontakt impedancia módszer
Kijelző típusa: LCD grafikus kijelző háttérvilágítással
Kijelző mérete 2,8 hüvelyk
SD-kártya adathordozó
Tárolókapacitás: 2 GB
SD-kártya csatlakozó, mini-USB
Szabvány(ok) ASTM A1038
Minimális mérési terület 1 mm
Mérési terület További információk Minimális anyagvastagság: 1 mm (csak UCI mérőfej esetén)
Anyagok: acél, öntöttvas, rozsdamentes acél, alumínium, bronz
Kamera felbontása 320 x 240, 640 x 480
Működési idő 10 óra
Automatikus kikapcsolás ...-tól 1-ig ... 30 perc
Mérési szög 360°
D típusú ütőeszköz
Keménységi skálák: HRC, HB, HV, HRB, MPa
136°-os Vickers-gyémánt próbatest
Szakítószilárdság 370 ... 1740 MPa
Menünyelvek: angol (amerikai), orosz, angol (brit), francia, portugál, lengyel, ukrán
Védelmi osztály (eszköz) IP54
Elsődleges tápegység: 100 ... 240 V AC | 50/60 Hz, Másodlagos: 5 V DC / 2 A
Csatlakozó típusa: Eszköz - Európai csatlakozó
Újratölthető akkumulátor/elem 3 x 1,2 V AA elem, nikkel-metálhidrid akkumulátor
Kapacitás: 2600 mAh
Üzemeltetési feltételek -20 ... 40 °C, 30 ... 80 % rel. páratartalom
Tárolási feltételek -20 ... 40 °C, 30 ... 80 % rel. páratartalom
Méretek (H x Sz x M) 168 x 85 x 40 mm
Súly: 223 g

Termék típus: Keménységvizsgáló műszer

Mérési tartomány: 230–940 HV, 20–70 HRC, 650 HB

Kijelző típus: LCD kijelző

Méret: (H x Sz x Ma) 168 x 85 x 40 mm

Súly: 223 g

Üzemi feszültség: 3.6 V

Tartalom: 1 db

Mérési módszer: UCI

Szélesség: 85 mm

Magasság: 40 mm

Hossz: 168 mm

Csatlakozók: SD kártya
Mini USB

: ISO

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Adatlap

Adatlap 3812417 PCE Instruments PCE-3500-ICA Keménységvizsgáló műszer Kalibráció (ISO) 230–940 HV, 20–70 HRC, 650 HB

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3812417 PCE Instruments PCE-3500-ICA Keménységvizsgáló műszer Kalibráció (ISO) 230–940 HV, 20–70 HRC, 650 HB

Leírás

Az ultrahangos keménységmérő fém alkatrészek roncsolásmentes keménységmérésére szolgál. Az ultrahangos keménységmérő az ultrahangos kontakt impedancia módszerével működik. Az UCI módszernél egy Vickers-gyémántot gerjesztenek a mérőcsúcson a saját rezonanciájával. A mérőcsúcs lenyomása a felület keménységétől, az anyag rugalmassági modulusától és az érintkezési felülettől függően csillapítja a rezgési frekvenciát. Az így kapott frekvenciaeltolódás felhasználható a felületi keménység meghatározására az anyagjellemző görbe figyelembevételével.

Az ultrahangos keménységmérő roncsolásmentesen működik. Bár mikroszkopikusan apró lenyomat keletkezik a felületen, ez szabad szemmel általában nem látható. A Vickers-gyémánt sekély behatolási mélysége miatt az ultrahangos keménységmérő különösen alkalmas felületedzett alkatrészekhez, például nitridálással vagy indukciós edzéssel előállítottakhoz. Tipikus alkalmazások közé tartoznak a sajtolószerszámok, prések, vékony falú alkatrészek, fogaskerekek, turbinalapátok, vezérműtengelyek vagy hegesztések. Az ultrahangos keménységmérő számos más alkalmazásra is alkalmas a keménységvizsgálat területén. A különböző érintkezőerővel rendelkező, cserélhető szondáknak köszönhetően a legkülönfélébb alkalmazások lefedhetők.

Egy alkatrész keménységének mérése után az ultrahangos keménységmérő különböző statisztikai értékeket jelenít meg, például min./max. és átlagértékeket. A szórás és egyéb együtthatók is meghatározhatók, valamint hisztogram megjelenítése is lehetséges. Mivel az ultrahangos keménységmérő belső memóriával rendelkezik, a mérési adatok a mérés után szoftverrel kiértékelhetők. A szoftver letöltési linkjét a felhasználói kézikönyvben találja.

Ez a szöveg gépi fordítással készült.
