PCE Instruments PCE-BTM 2000L-ICA Erőmérő készülék 10 - 900 N ISO

A hajtószíjak nélkülözhetetlenek az iparban és a gépészetben. A hajtószíj maximális élettartama az optimális szíjfeszességtől függ. Jelentős költségek merülhetnek fel, ha a motor szíj sérülése miatt meghibásodik. A motor és az ékszíjak károsodásának elkerülése érdekében ezért elengedhetetlen a szíjfeszesség rendszeres ellenőrzése. A digitális szíjfeszesség-mérő eszköz lehetővé teszi a hajtószíj feszességének gyors és megbízható mérését. Az előfeszítésmérő készüléket a szíjrendszerek különösen hatékony frekvenciaméréses vizsgálatára használják.

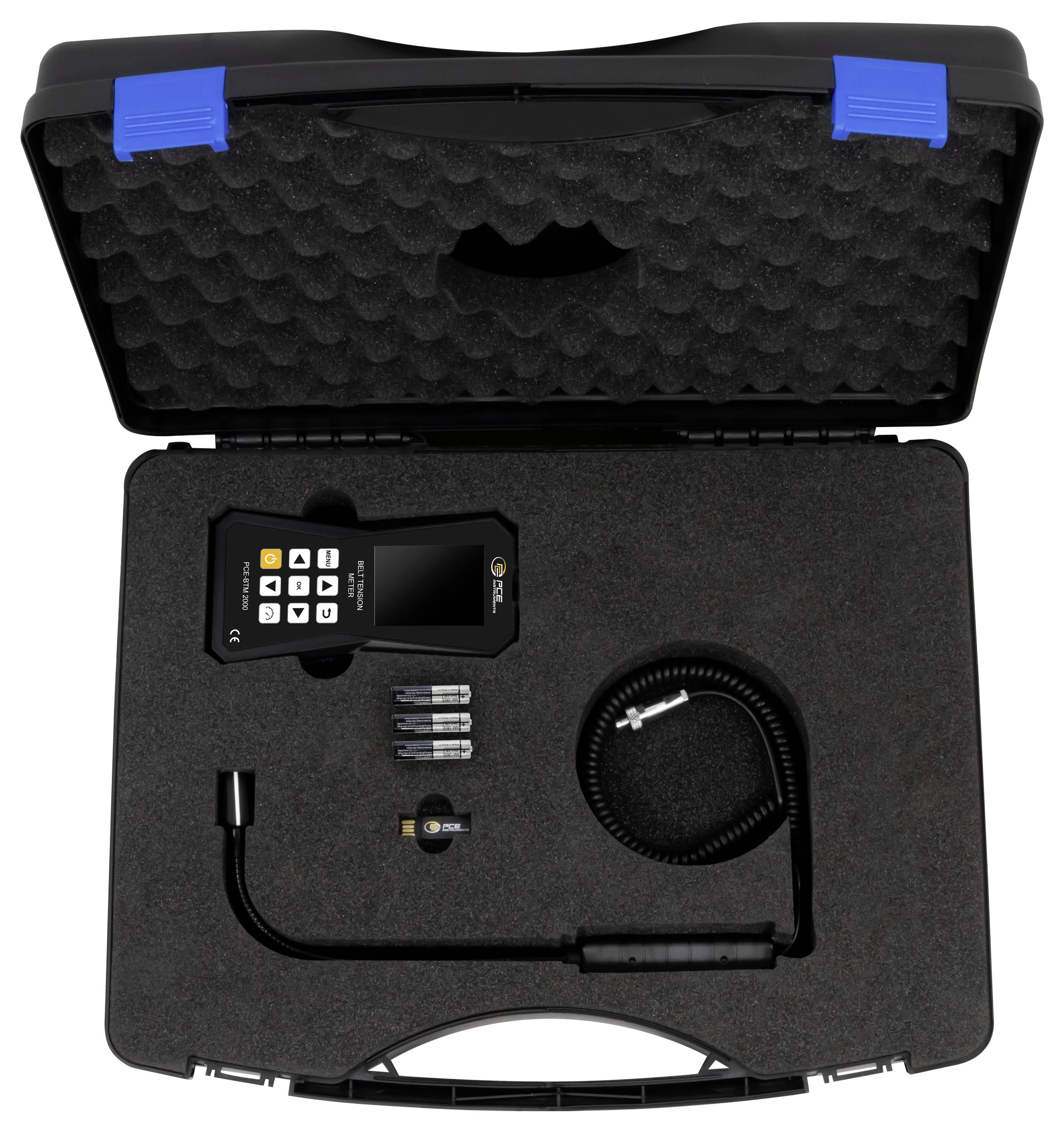

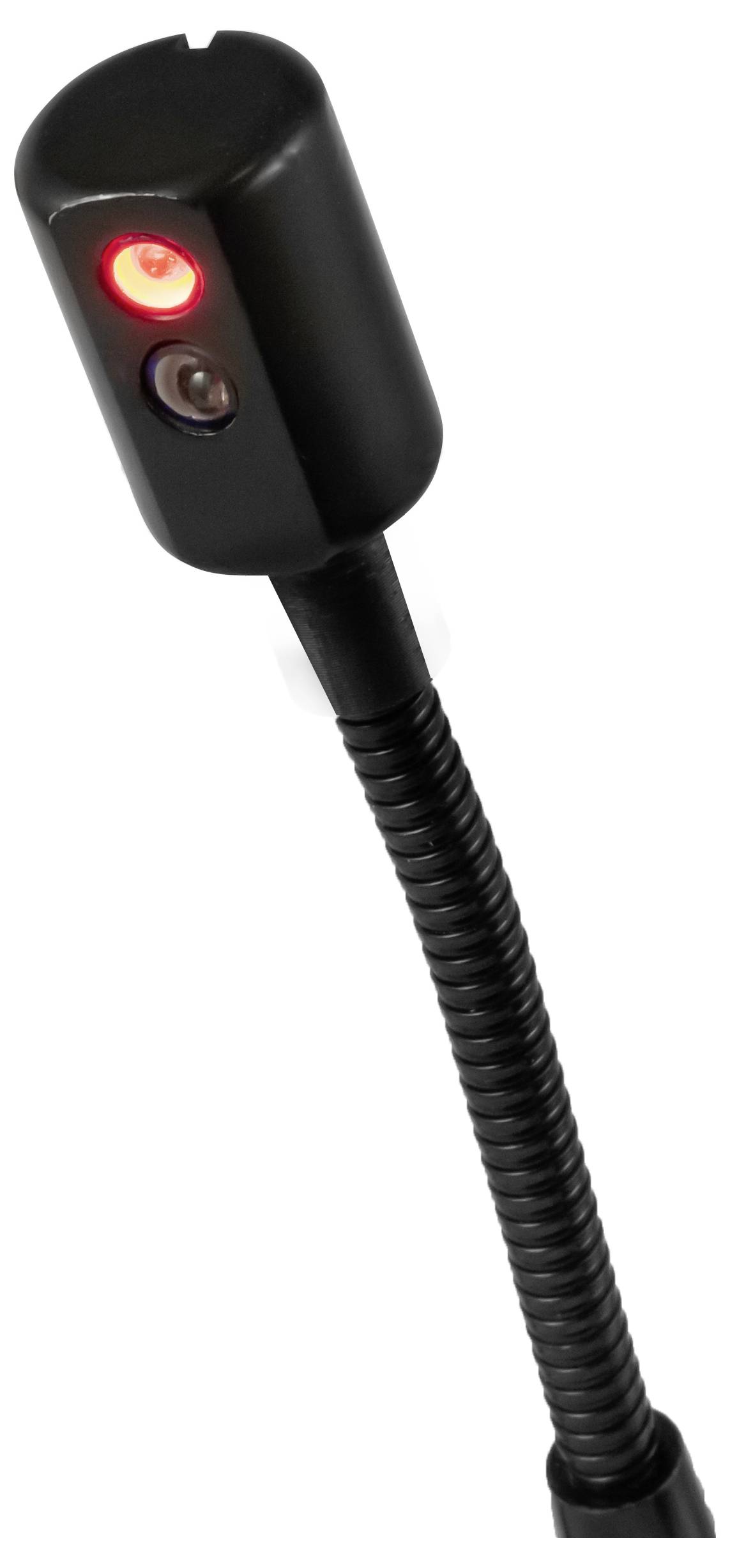

A szíjfeszesség-mérő eszköz egy optikai mérőkarbantartó eszköz a szíjfeszesség meghatározására. Ez az előterhelés-mérő eszköz egy kijelzőegységből és egy érzékelőfejből áll. A szíjfeszesség-mérő eszköz érzékelőfeje egy hattyúnyakpántra van rögzítve. A mozgatható hattyúnyak lehetővé teszi a szíjfeszesség-mérő eszköz érzékelőfejének rugalmas pozicionálását, és a hajtószíjak szíjfeszességének mérését még nehezen elérhető helyeken is.
A szíjfeszesség-mérő készülék a szíj feszességét és frekvenciáját álló szíj esetén méri. Egy kis impulzus elegendő a szíjhoz ahhoz, hogy rezgésbe lendüljön. Érzékelőjének köszönhetően a szíjfeszesség-mérő készülék érzékeli az így keletkező szíj sajátfrekvenciáját, és megjeleníti azt a nagyméretű, megvilágított kijelzőn. A feszességmérő készülék közvetlenül meg tudja határozni a szíjfeszítő erőt a szíjfrekvenciából, valamint az opcionálisan megadott szíjhosszból és szíjtömegből. A szíjfeszesség-mérő lehetővé teszi a felhasználó számára, hogy meghatározza a vezérelt szíjtárcsarendszer szíjfeszességét, és azonnal intézkedjen a feszesség célértékre állításáról. A szíjfeszesség mérése nagy pontosságot igényel; az előfeszítésmérő készülék ezt gyorsan és megbízhatóan elvégzi.

A szíjfeszesség-mérő eszköz használatakor a felhasználó két mértékegység közül választhat: N (SI mértékegység) és Pound-Force (USA mértékegység). A szíjfeszesség-mérő grafikus kijelzője a mért értéket szíjfrekvenciaként mutatja Hz-ben. A szíj tömegének és hosszának megadásakor a feszességmérő készülék a szíjfeszességet Newtonban is kijelzi. Az intuitív grafikus menü hat választható nyelven jelenik meg a szíjfeszesség-mérő eszköz nagy kontrasztú kijelzőjén. A további elemzés és minőségbiztosítás érdekében a szíjfeszesség-mérő készülék memóriával van felszerelve. A szíjfeszesség-mérő eszköz akár 750 adatrekordot is képes tárolni 15 mappában, egyenként 50 mért értékkel. Így az adatok nem vesznek el valós idejű mérés után, és a szíjfeszesség-mérő eszközben menthetők a későbbi mérésekhez.

SZÍJFESZESSÉG-MÉRŐ ESZKÖZÖK ALKALMAZÁSAI
A szíjfeszesség-mérő eszköz széleskörű alkalmazási lehetőségekkel rendelkezik. A tesztelhető berendezésekre példaként említhetők a nagy motor-tengely kombinációk, szállítószalag-rendszerek, emelőberendezések, felvonók, autóipari berendezések vagy mezőgazdasági gépek.
A szíjfeszesség mérése mindig szükséges, ha a gépeket és rendszereket optimálisan kell karbantartani. A PCE Instruments szíjfeszesség-mérő készülékével mind a vezérműszíjak, mind az ékszíjak szíjfeszességét meg lehet határozni. A szíjfeszesség fontos paraméter a szíjhajtások telepítése, beállítása, karbantartása és javítása során. Ezért a szíjfeszességet a teljes élettartam alatt rendszeresen ellenőrizni kell a kompakt szíjfeszesség-mérő készülékkel, és szükség esetén be kell állítani. Csak az előterhelés-mérő eszköz használatával garantálható a gép összes alkatrészének maximális élettartama. Mind a túl magas, mind a túl alacsony szíjfeszesség károsodáshoz vezethet. A rendszeres ellenőrzések jelentősen csökkenthetik a csapágykárosodás vagy hibás szíjszíj miatti nem tervezett állásidő okozta utólagos költségeket. A szíjfeszesség-mérő eszköz használata ezért alkalmas motortechnika, ipari termelés, léptetőmotorok, szerszám- és gépgyártás, valamint karbantartás és javítás területén végzett alkalmazásokhoz. A készülékek, gépek és rendszerek hosszú élettartamának és nagy teljesítményének biztosítása érdekében fontos a hajtószíjak feszességének rendszeres mérése.

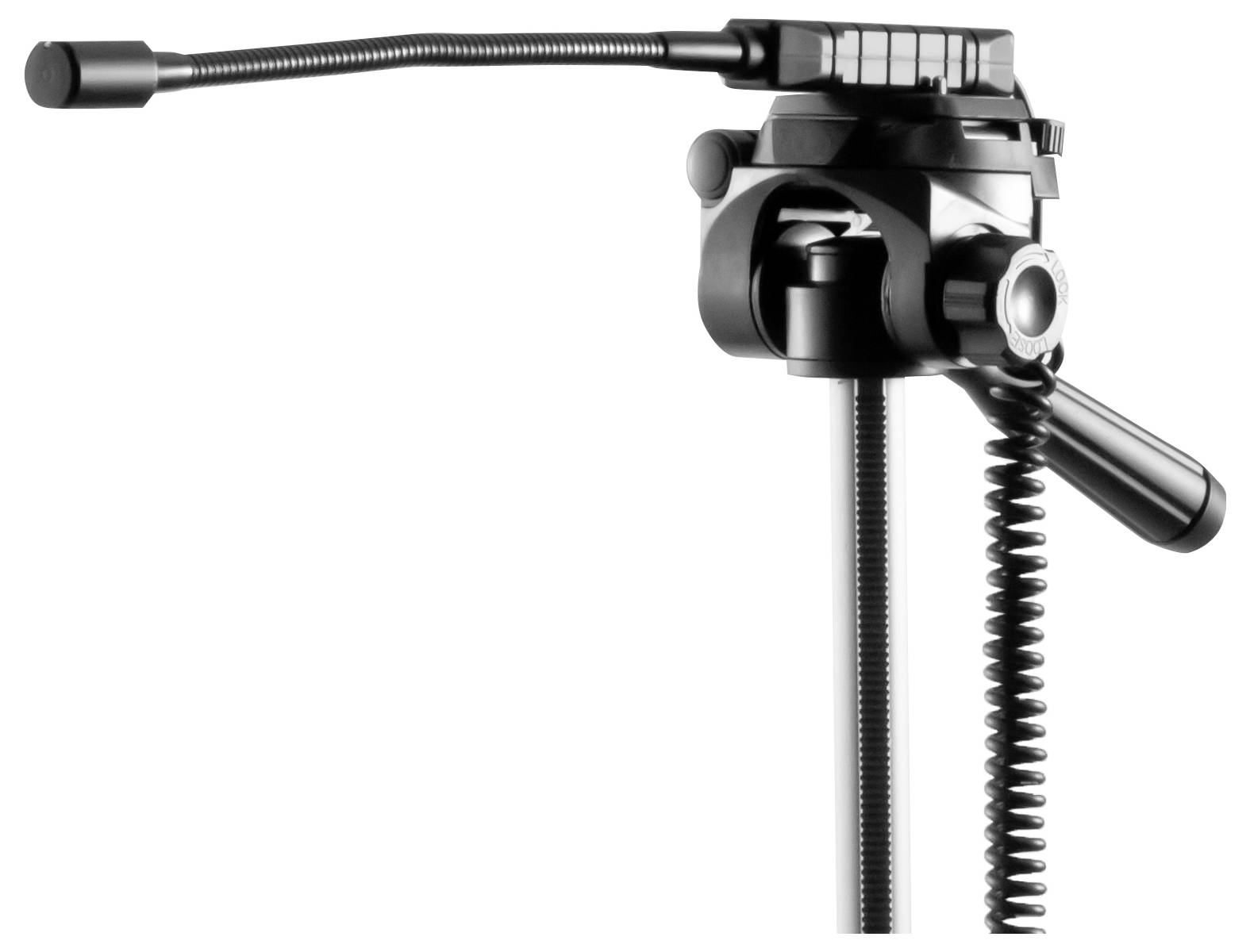

A pólusfeszültség-mérő eszköz mellett a PCE Instruments a PCE-BTM 2000 SHL hattyúnyak-érzékelőt is kínálja. A telepített rendszerek nehezen hozzáférhető mérési pontjainak eléréséhez az érzékelő hosszú hattyúnyakkal és spirálkábellel rendelkezik.

A rövid hattyúnyakú PCE-BTM 2000 SHS csereérzékelő könnyen felcsavarozható a PCE-BTM 2000 mérőeszközre. A rugalmas érzékelőnyak lehetővé teszi a nehezen elérhető mérési pontok elérését is.


MI AZ SZÍJ ELŐFESZÍTÉSE / ELŐFESZÍTÉS?
Mivel a szíjhajtásra számos erő hat, az előfeszítő erő jelentőségének megértése érdekében az alábbiakban megnevezzük a szíjhajtásokra ható legfontosabb erőket. A szíj egy hajtótárcsát köt össze egy meghajtott tárcsával. A hajtótárcsát egy motor hajtja, amely nyomatékot generál és továbbítja a hajtótárcsának. A szíj ezt a nyomatékot kerületi erő formájában továbbítja a kimeneti tárcsának. A következő erők fontosak ebben az összefüggésben.

A kerületi erő: A kerületi erő megfelel annak a hasznos erőnek, amelyet a szíjnak át kell adnia. A kerületi erő az alkalmazott motorteljesítménytől és így a nyomatéktól, valamint a motor fordulatszámától és a szíjtárcsa átmérőjétől függ. Az erők egyensúlyának fenntartása érdekében a kerületi erő különböző erők kialakulását okozza az öv szálaiban. A terhelt és a terheletlen oldal közötti erőkülönbség megfelel a hajtott szíjra átvitt kerületi erőnek.

Súrlódási erő: A hajtótárcsán fellépő súrlódási erő biztosítja, hogy a motor nyomatéka a szíjon keresztül átkerüljön a hajtott tárcsára. A kimenő tárcsán hasznos nyomaték keletkezik, amely a kerületi erő és a kimenő tárcsa átmérőjének fele szorzatának felel meg.

Centrifugális erő. A centrifugális erő a forgási sebesség növekedésével növekszik, ami a szíj megnyúlásához és így a tapadás elvesztéséhez vezet. Ebben az esetben a centrifugális erő a statikus erővel szemben hat.

Az előterhelési erő: Dinamikus körülmények között az előterhelés eltérő a terhelt és a terheletlen szakaszokban. Statikus állapotban az előfeszítés mindkét szakaszban azonos. Az előfeszítést statikus állapotban előfeszítésmérő eszközzel kell beállítani úgy, hogy dinamikus körülmények között elegendő tapadás legyen a szíjtárcsákon az erőátvitel biztosításához a szíjról a szíjtárcsára, miközben egyidejűleg figyelembe veszi a szíjra üzemi állapotban ható centrifugális erőket. Az előfeszítést azonban nem szabad túl magasra beállítani, különben terhelés alatt a szíj és/vagy a csapágy megsérülhet. A megfelelő előfeszítést minden egyes szíjhoz és a hozzá tartozó alkalmazáshoz külön kell kiválasztani. A szíjgyártók általában erők vagy frekvenciák formájában adják meg a megfelelő előfeszítést. Egy előfeszítésmérő eszközzel pontosan meghatározható a szükséges előfeszítés a szíjhajtás beszerelése után és üzembe helyezése előtt.

Ez a szöveg gépi fordítással készült.
