PCE Instruments PCE-CTI 10-ICA Lakatfogó Kalibráció (ISO) digitális Adatgyűjtő, Gk. mérési funkció, Vízsugár ellen védet
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (176 370 Ft / Darab)
176 370 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
PCE Instruments árammérő lakatfogó PCE-CTI 10-ICA
- SZAKMAI. KALIBRÁLVA. FELSZERELÉS. PCE-CTI 10-ICA
- Ingyenes alkalmazás Androidhoz és iOS-hoz
- Mérési tartomány 0 ... 1500 V AC/DC
- Adatnaplózás akár 100 000 méréshez
- Bekapcsolási áram mérése
- továbbá LowZ feszültségméréssel

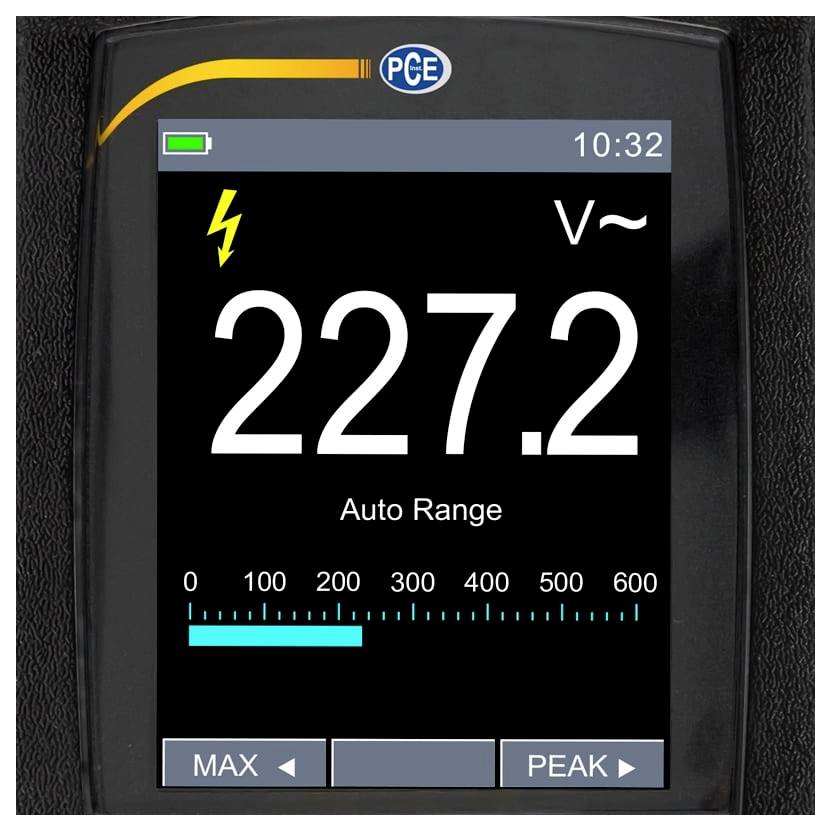

- 2,36 hüvelykes TFT kijelző
- feszültség- és hőmérsékletméréssel
- Opcionálisan kalibrációs tanúsítvánnyal
- beleértve az ISO kalibrációs tanúsítványt
Műszaki adatok
- Egyenfeszültség
- Mérési tartomány -600 ... +600 mV
- Felbontás 0,1 mV
- Pontosság ±(a leolvasott érték 0,8%-a) +8 számjegy)
- Túlterhelés 1500 V DC / 1000 V AC
- Egyenfeszültség
- Mérési tartomány -6 ... +6 V
- Felbontás 0,001 V
- Pontosság ±(a leolvasott érték 0,5%-a) +5 számjegy)
- Egyenfeszültség
- Mérési tartomány -60 ... +60 V
- Felbontás 0,01 V
- Pontosság ±(a leolvasott érték 0,5%-a) +5 számjegy)
- Egyenfeszültség
- Mérési tartomány -600 ... +600 V
- Felbontás 0,1 V
- Pontosság ±(a leolvasott érték 0,8%-a) +5 számjegy)
- Egyenfeszültség
- Mérési tartomány -1500 ... +1500 V
- Felbontás 1 V
- Pontosság ±(a leolvasott érték 0,8%-a) +5 számjegy)
- egyenáram
- Mérési tartomány -60 ... +60 A
- Felbontás 0,01 A
- Pontosság ±(a leolvasott érték 3,0%-a) +8 számjegy)
- egyenáram
- Mérési tartomány -600 ... +600 A
- Felbontás 0,1 A
- Pontosság ±(a leolvasott érték 3,0%-a) +8 számjegy)
- egyenáram
- Mérési tartomány -1000 ... +1000 A
- 1. A. felbontás
- Pontosság ±(a leolvasott érték 3,0%-a) +8 számjegy)
- kapacitás
- Mérési tartomány 0 ... 60 nF
- Felbontás 0,01 nF
- Pontosság ±(a leolvasott érték 3,0%-a) +20 számjegy)
- kapacitás
- Mérési tartomány 0 ... 600 nF
- Felbontás 0,1 nF
- Pontosság ±(a leolvasott érték 3,0%-a) +8 számjegy)
- kapacitás
- Mérési tartomány 0 ... 6 µF
- Felbontás 0,001 µF
- Pontosság ±(a leolvasott érték 3,0%-a) +8 számjegy
- kapacitás
- Mérési tartomány 0 ... 60 µF
- Felbontás 0,01 µF
- Pontosság ±(a leolvasott érték 3,0%-a) +8 számjegy)
- kapacitás
- Mérési tartomány 0 ... 600 µF
- Felbontás 0,1 µF
- Pontosság ±(a leolvasott érték 3,0%-a) +8 számjegy)
- kapacitás
- Mérési tartomány 0 ... 6000 µF
- Felbontás 1 µF
- Pontosság ±(a leolvasott érték 3,5%-a) +20 számjegy)
- kapacitás
- Mérési tartomány 0 ... 60 mF
- Felbontás 0,01 mF
- A pontosság csak tájékoztató jellegű.
- kapacitás
- Mérési tartomány 0 ... 600 mF
- Felbontás 0,1 mF
- A pontosság csak tájékoztató jellegű.
- váltóáram AC
- Mérési tartomány 0 ... 60 A
- Felbontás 0,01 A
- Pontosság ±(a leolvasott érték 2,5%-a) +5 számjegy)
- Túlterhelés 1000 A AC
- Frekvenciatartomány 50 ... 60 Hz
- váltóáram AC
- Mérési tartomány 0 ... 600 A
- Felbontás 0,1 A
- Pontosság ±(a leolvasott érték 2,5%-a) +5 számjegy)
- Frekvenciatartomány 50 ... 60 Hz
- váltóáram AC
- Mérési tartomány 0 ... 1000 A
- 1. A. felbontás
- Pontosság ±(a leolvasott érték 2,5%-a) +5 számjegy)
- Frekvenciatartomány 50 ... 60 Hz
- Ellenállás
- Mérési tartomány 0 ... 600 Ω
- Felbontás 0,1 Ω
- Pontosság ±(a leolvasott érték 1,0%-a) +10 számjegy)
- Ellenállás
- Mérési tartomány 0 ... 6 kΩ
- Felbontás 0,001 kΩ
- Pontosság ±(a leolvasott érték 0,8%-a) +5 számjegy)
- Ellenállás
- Mérési tartomány 0 ... 60 kΩ
- Felbontás 0,01 kΩ
- Pontosság ±(a leolvasott érték 0,8%-a) +5 számjegy)
- Ellenállás
- Mérési tartomány 0 ... 600 kΩ
- Felbontás 0,1 kΩ
- Pontosság ±(a leolvasott érték 0,8%-a) +5 számjegy)
- Ellenállás
- Mérési tartomány 0 ... 6 MΩ
- Felbontás 0,001 MΩ
- Pontosság ±(a leolvasott érték 0,8%-a) +5 számjegy)
- Ellenállás
- Mérési tartomány 0 ... 60 MΩ
- Felbontás 0,01 MΩ
- Pontosság ±(a leolvasott érték 2,5%-a) +10 számjegy)
- frekvencia
- Mérési tartomány 0 ... 60 Hz
- Felbontás 0,01 Hz
- Pontosság ±(a leolvasott érték 0,2%-a) +5 számjegy)
- frekvencia
- Mérési tartomány 0 ... 600 Hz
- Felbontás 0,1 Hz
- Pontosság ±(a leolvasott érték 0,2%-a) +5 számjegy)
- frekvencia
- Mérési tartomány 0 ... 6 kHz
- Felbontás 0,001 kHz
- Pontosság ±(a leolvasott érték 0,2%-a) +5 számjegy)
- frekvencia
- Mérési tartomány 0 ... 60 kHz
- Felbontás 0,01 kHz
- Pontosság ±(a leolvasott érték 0,2%-a) +5 számjegy)
- frekvencia
- Mérési tartomány 0 ... 600 kHz
- Felbontás 0,1 kHz
- Pontosság ±(a leolvasott érték 0,2%-a) +5 számjegy)
- frekvencia
- Mérési tartomány 0 ... 6 MHz
- Felbontás 0,001 MHz
- Pontosság ±(a leolvasott érték 0,2%-a) +5 számjegy)
- Hőmérséklet
- Mérési tartomány -40 ... +600 °C
- Felbontás: 0,1 °C
- Pontosság ±(a leolvasott érték 1,5%-a) +3 °C)
- Hőmérséklet
- Mérési tartomány 600 ... 1000 °C-alatt
- Felbontás 1 °C
- Pontosság ±(a leolvasott érték 1,5%-a) +3 °C)
- Hőmérséklet
- Mérési tartomány -40 ... +600 °F
- feloldás: 0,1 °F
- Pontosság ±(a leolvasott érték 1,5%-a) +1,9 °C)
- Hőmérséklet
- Mérési tartomány 600 ... 1800 °F
- Felbontás 1 °F
- Pontosság ±(a leolvasott érték 1,5%-a) +1,9 °C)
- Hőmérséklet
- Mérési tartomány 245 ... 600 K
- Felbontás 0,1 K
- Pontosság ±(1,5% +3K)
- Hőmérséklet
- Mérési tartomány 600 ... 1273 K
- Felbontás 1K
- Pontosság ±(1,5% +3K)
- Általános műszaki adatok
- Frekvencia 45 ... 1000 Hz
- Kijelző típusa: TFT grafikus kijelző
- Kijelző mérete 2,36 hüvelyk
- Adathordozó Belső tároló
- Tárolási kapacitás 1 600 000 érték
- Vezeték nélküli interfész
- Maximális kábelátmérő 45 mm
- Biztonsági szabvány CAT IV 600 V, CAT III 1000 V, CAT II 1500 V
- Méretek: Fogó átmérője (vízszintes) 38 mm, fogó átmérője (függőleges) 63 mm, fogónyílás 45 mm
- Dióda tesztáram:
- Mérési tartomány (V/DC min.)
-600 mV
- Termék típus
Lakatfogó
- Mérési tartomány (VDC max.)
1500 mV
- Mérési tartomány (V/AC min.)
0 V
- Mérési tartomány (V/AC max.)
6000 V
- Mérési tartomány (A/DC min.)
0 A
- Mérési tartomány (A/DC max.)
1000 A
- Mérési tartomány, A/AC (min.)
100 A
- Mérési tartomány, A/AC (max.)
1000 A
- Mérési tartomány (ellenállás)
0 - 60 MΩ
- Mérési tartomány (frekvencia)
0 kHz
- Alappontosság ± %
0.5 %
- Méréstípus
True RMS
- Frekvenciatartomány
0 - 60 Hz
- Csatlakozók
Bluetooth®
- Tápellátás
7,4 V
- Magasság
275 mm
- Szélesség
45 mm
- Hossz
100 mm
- Súly
481 g
ISO
- Mérési kategória
CAT III 1000 V
CAT IV 600 V
CAT II 1500 V
- Feszültségmérés
AC/DC
- Árammérés
AC/DC
- Gyártói szám
PCE-CTI 10-ICA
- Kijelző
digitális
- Kijelző (digitek)
9999
- Méret
(H x Sz x Ma) 100 x 45 x 275 mm
- Kalibrálási teljesítmény
beleértve az ISO kalibrációs tanúsítványt
- Mérési tartomány (hőmérséklet, max.)
1000 °C
- Mérési tartomány (hőmérséklet, min.)
-40 °C
- Jellemzők
Adatgyűjtő
Gk. mérési funkció
Vízsugár ellen védett (IP65)
Feszültségvizsgálóval
- Csatlakozók
Bluetooth®
IP65 (előlapi szerelés)
- Nyitási tartomány lakatfogóhoz
45 mm
Dokumentumok és letöltések
Adatlap
Adatlap 3812485 PCE Instruments PCE-CTI 10-ICA Lakatfogó Kalibráció (ISO) digitális Adatgyűjtő, Gk. mérési funkció, Vízsugár ellen védet
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3812485 PCE Instruments PCE-CTI 10-ICA Lakatfogó Kalibráció (ISO) digitális Adatgyűjtő, Gk. mérési funkció, Vízsugár ellen védet
Leírás

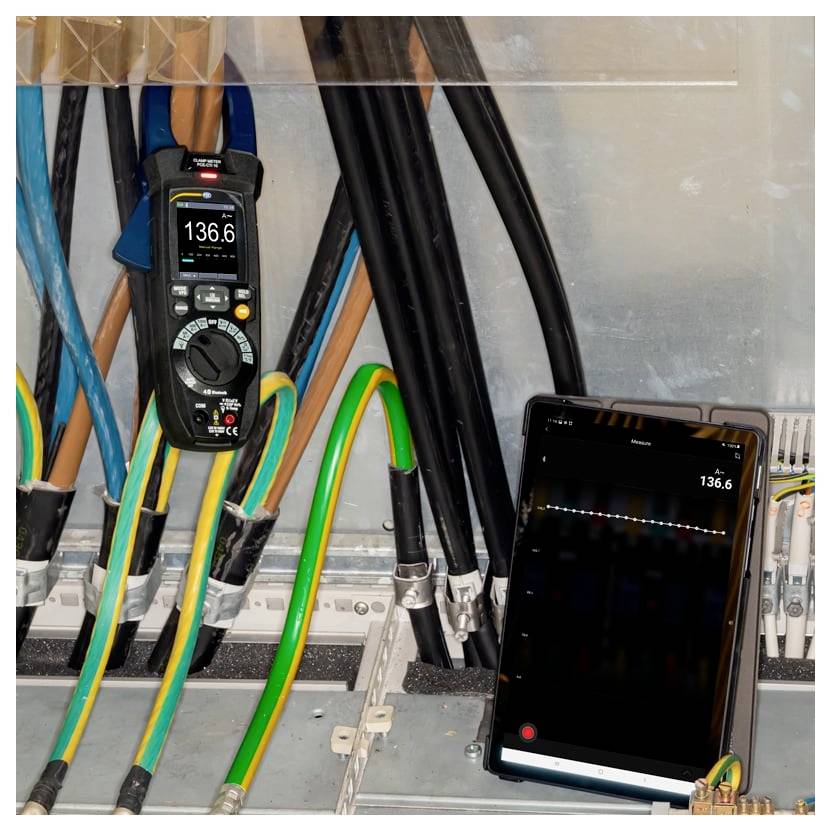

Az áramfogó ideális mérőműszer akár 1500 V AC/DC feszültség és akár 1000 A AC/DC áram mérésére. Az árammérő lakattal történő árammérés induktív. Erre a célra a tápvezetéket az áramszorítóba helyezik. Ennek az az előnye, hogy az áramerősség működés közben is mérhető. Ezáltal az áramszorító alkalmassá válik olyan alkalmazásokhoz, mint például a fotovoltaikus rendszerek karbantartási munkái. A fotovoltaikus rendszerek számos különböző, sorba kapcsolt napelemből állnak. Itt az áramszorítóval mérhetők az egyes sorok áramai, így szűkítve a lehetséges hibákat.
A normál feszültség- és árammérés mellett az áramszorító a bekapcsolási áram mérésére is alkalmas. A bekapcsolási áramok azok az áramok, amelyek különösen nagyok a bekapcsolás pillanatában. Ezek az áramok akkor keletkeznek, amikor például szellőztetőrendszerek motorjait vagy stadionvilágítást kapcsolnak be. Ez az áramfogóval végzett mérés különösen fontos a tápvezetékek és biztosítékok méretezéséhez. A frekvenciaváltók olyan átalakítók, amelyek a primer oldalon a feszültséget megváltoztatott frekvenciával és amplitúdóval adják ki a szekunder oldalon. Az áramszorító és a frekvenciaváltó mérési funkciója akár 45 Hz frekvenciáig is lehetővé teszi a méréseket... 1 kHz-en fog végrehajtódni.
Ezenkívül a jelenlegi bilincs Bluetooth 4.0 interfésszel is rendelkezik. Az áramfogó ezen csatlakozófelülete lehetővé teszi a kapcsolat létesítését Android és iOS eszközökkel. Az ingyenes "Meterbox Pro" alkalmazás lehetővé teszi az áramfogó által mért értékek megjelenítését és mentését későbbi elemzés céljából.

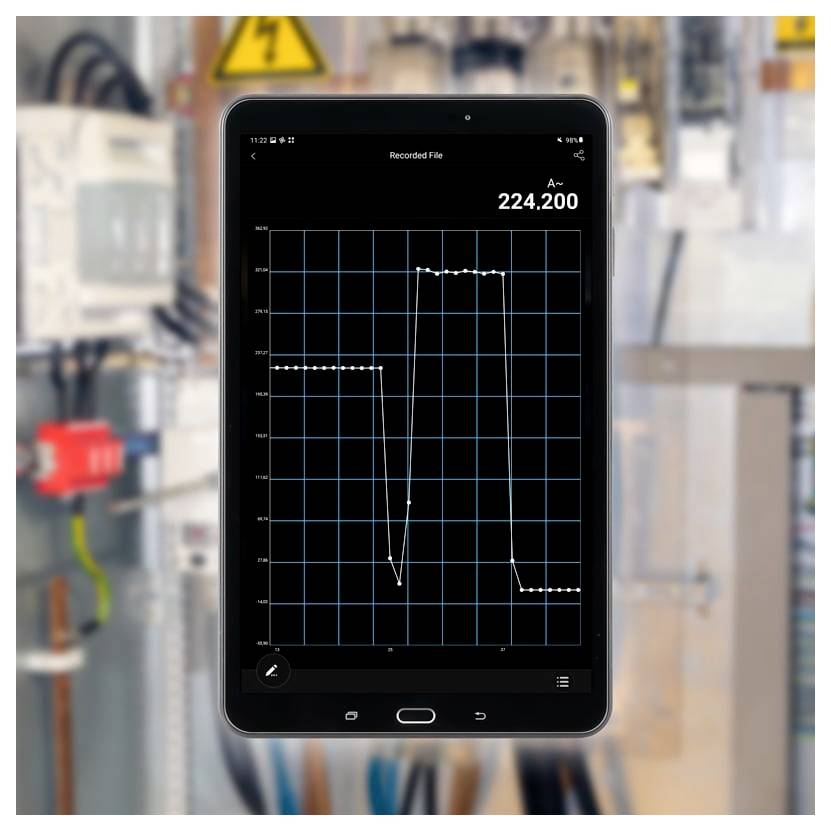

Az adatnaplózási funkció lehetővé teszi az áramfogó számára, hogy az összes mért értéket bármely beállított időközönként mentse. Mérés után az értékek grafikusan megjeleníthetők az árammérő lakat segítségével. Minden egyes mérési pont külön-külön is leolvasható az árammérő lakatfogón. Az áramfogó 16 csoportos memóriakapacitással rendelkezik, a teljes memóriakapacitása pedig 100 000 leolvasás. Az áramfogó a mért értéket a dátummal és az idővel együtt tárolja.
Az áramfogó bővíthető egy opcionális áramfogóval. Az áramfogóhoz tartozó kiegészítő áramfogó rugalmas, így a mérési feladathoz igazítható. A hosszabbított árammérő lakattal akár 3000 A AC árammérése is elvégezhető. A flexibilis áramfogó az áramfogó feszültségbemenetéhez csatlakozik. A feszültségértéket ezután az áramfogó felhasználható áramértékké alakítja, és megjeleníti a képernyőn.

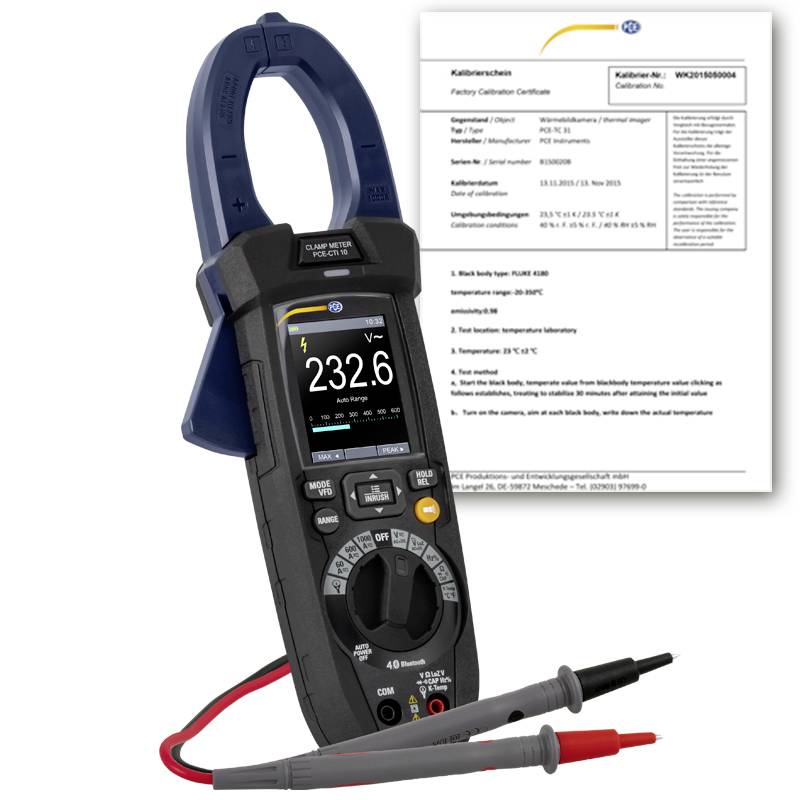

Sokféle funkciója és nagy mérési tartománya miatt az áramfogót például fotovoltaikus rendszerek, vízerőművek, szélerőművek vizsgálatára vagy nem hordozható elektromos gépek telepítésére használják. Opcionálisan az áramfogó ISO kalibrációs tanúsítvánnyal is felszerelhető.
Ez a szöveg gépi fordítással készült.
A normál feszültség- és árammérés mellett az áramszorító a bekapcsolási áram mérésére is alkalmas. A bekapcsolási áramok azok az áramok, amelyek különösen nagyok a bekapcsolás pillanatában. Ezek az áramok akkor keletkeznek, amikor például szellőztetőrendszerek motorjait vagy stadionvilágítást kapcsolnak be. Ez az áramfogóval végzett mérés különösen fontos a tápvezetékek és biztosítékok méretezéséhez. A frekvenciaváltók olyan átalakítók, amelyek a primer oldalon a feszültséget megváltoztatott frekvenciával és amplitúdóval adják ki a szekunder oldalon. Az áramszorító és a frekvenciaváltó mérési funkciója akár 45 Hz frekvenciáig is lehetővé teszi a méréseket... 1 kHz-en fog végrehajtódni.
Ezenkívül a jelenlegi bilincs Bluetooth 4.0 interfésszel is rendelkezik. Az áramfogó ezen csatlakozófelülete lehetővé teszi a kapcsolat létesítését Android és iOS eszközökkel. Az ingyenes "Meterbox Pro" alkalmazás lehetővé teszi az áramfogó által mért értékek megjelenítését és mentését későbbi elemzés céljából.
Az adatnaplózási funkció lehetővé teszi az áramfogó számára, hogy az összes mért értéket bármely beállított időközönként mentse. Mérés után az értékek grafikusan megjeleníthetők az árammérő lakat segítségével. Minden egyes mérési pont külön-külön is leolvasható az árammérő lakatfogón. Az áramfogó 16 csoportos memóriakapacitással rendelkezik, a teljes memóriakapacitása pedig 100 000 leolvasás. Az áramfogó a mért értéket a dátummal és az idővel együtt tárolja.
Az áramfogó bővíthető egy opcionális áramfogóval. Az áramfogóhoz tartozó kiegészítő áramfogó rugalmas, így a mérési feladathoz igazítható. A hosszabbított árammérő lakattal akár 3000 A AC árammérése is elvégezhető. A flexibilis áramfogó az áramfogó feszültségbemenetéhez csatlakozik. A feszültségértéket ezután az áramfogó felhasználható áramértékké alakítja, és megjeleníti a képernyőn.
Sokféle funkciója és nagy mérési tartománya miatt az áramfogót például fotovoltaikus rendszerek, vízerőművek, szélerőművek vizsgálatára vagy nem hordozható elektromos gépek telepítésére használják. Opcionálisan az áramfogó ISO kalibrációs tanúsítvánnyal is felszerelhető.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 1 x PCE-CTI 10-ICA áramfogó
- 1 x K típusú hőelem adapterrel
- 1 db mérőzsinórpár
- 1 db hordtáska
- 1 x akkumulátortöltő állomás
- 1 db 7,4 V-os akku
- Használati útmutató
- 1 db ISO kalibrációs tanúsítvány
