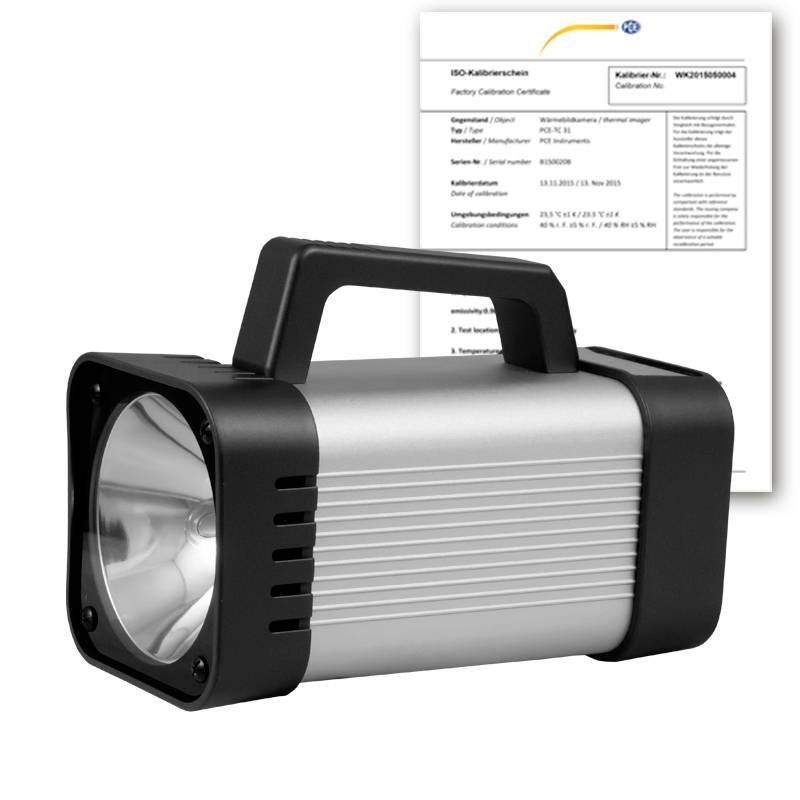

PCE Instruments PCE-DSX 20-ICA Stroboszkóp

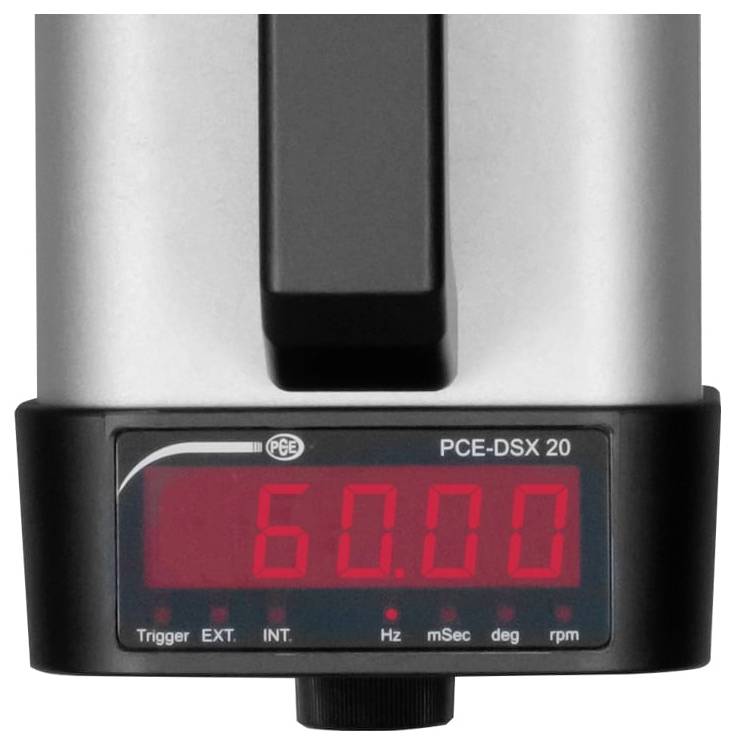

A digitális stroboszkópot többnyire forgási sebesség vagy rezgés mérésére, illetve mozgás megfigyelésére használják. Ez a digitális stroboszkóp kis méretű és könnyű. Ez azt jelenti, hogy a digitális stroboszkóp kényelmesen használható még nehezen elérhető helyeken végzett mérésekhez is. Ez az eszköz ideális eszköz a gyakorló szakemberek számára. A vaku frekvenciáját a digitális stroboszkóp forgatógombjával lehet beállítani, és egy digitális kijelzőn jeleníti meg. A digitális stroboszkóppal könnyen lehetséges a folyamatos működés.

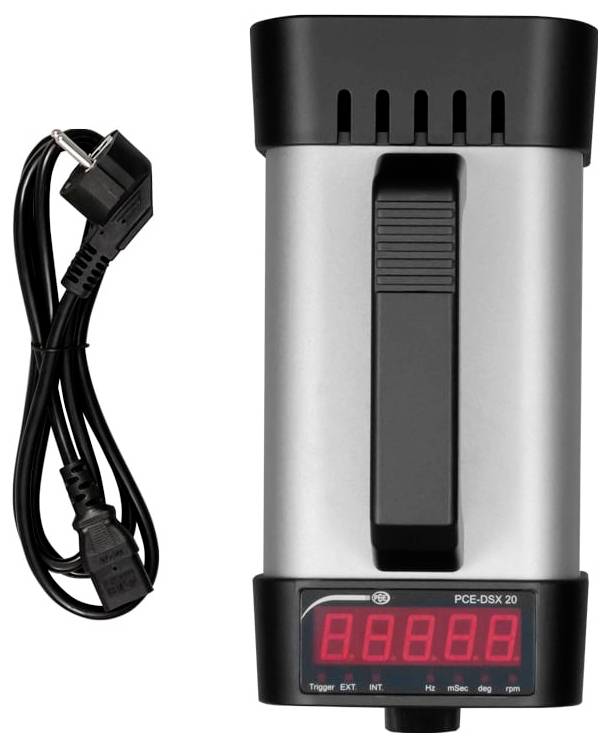

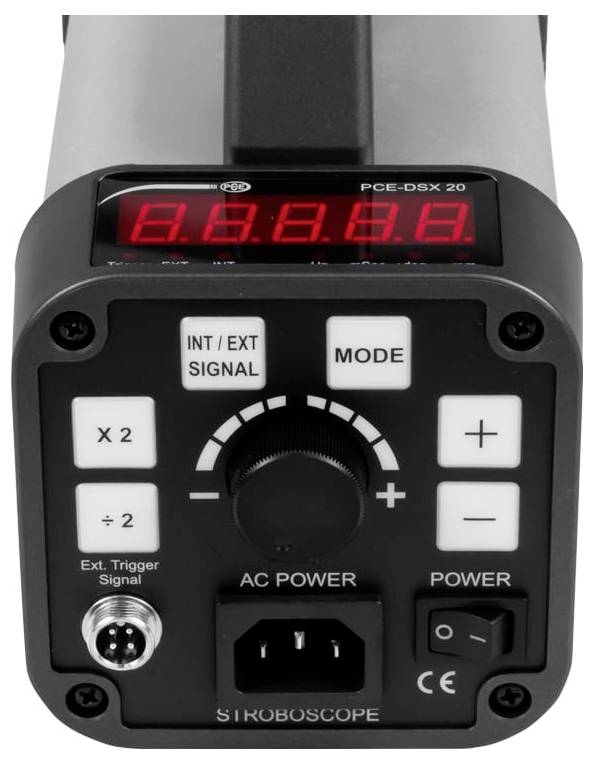

A készülék trigger bemenettel is rendelkezik, amely lehetővé teszi a külső triggerelést vagy szinkronizálást. A tápellátást a hálózati kábel biztosítja. A forgási sebesség fele vagy kétszerese választható a billentyűzet segítségével.

Alkalmazási területek
Ez a digitális stroboszkóp ideális eszköz ipari üzemek és gépek szerviztechnikusai és karbantartó személyzete számára. Ellenőrizd a sebességet, a simaságot, vagy véts olyan látható hibákat, amelyeket szabad szemmel nem látsz – állítsd le vizuálisan a folyamatokat.

A stroboszkóp évek óta bizonyítja értékét számos ipari folyamatban, valamint a kutatás-fejlesztésben:

- sörfőzdék és ásványvízgyártók palackozóüzemeiben és címkézőgépein

- papír- és nyomdagépeken: A digitális stroboszkópot itt használják a regiszter érzékelésére 60 m/perc feletti sebességnél. A pályát digitális stroboszkóppal nézik meg feltekerés előtt. A digitális stroboszkóp nagyon jól képes vizuálisan láthatóvá tenni még a legkisebb folyamathibákat, például a pulzációkat is. A következő kép egy papírgép hosszú huzaljánál készült. A szita alatti, ezeken a csíkokon futó összes csík és tapadókorong tökéletesen működött, kivéve egyet. Ez persze vizuálisan nem volt észrevehető. A digitális stroboszkóp lehetővé tette a kész papíron lévő nagyon finom jelölésekben található hibák forrásának azonosítását.

- textilgyárak szövőgépein

- az autóiparban

- nagy sebességű gépeken és motorokon: A digitális stroboszkópot széles körben használják a forgási sebesség meghatározására, amint az a szomszédos képen is látható. Ezt gyakran használják nagy, nagy sebességű gépek forgási sebességének ellenőrzésére vagy összehasonlítására a folyamatirányító rendszer adataival vagy a digitális kijelzőn kijelzett sebességértékkel, amely általában elektromos úton érkezik a hajtásból. Ezenkívül a tengely koncentrikusságát is ellenőrzik. Ezért a digitális stroboszkóp ideális eszköz motorok, tengelyek, hajtószíjak, hengerek... röviden, bárminek az ellenőrzésére, ami működés közben forog.

- a légkondicionáló ipar szellőztetőrendszereiben

- acélipari szalaghengerműveken

- bárhol, ahol forgó alkatrészeket használnak, vagy nagy mennyiségű gyártási folyamatokban, a digitális stroboszkóp az ideális eszköz.

Megjegyzés a balesetmegelőzéshez digitális stroboszkóp használatakor:
Minden tárgy, amelyet optikailag megállítanak a digitális stroboszkóp segítségével, nagy sebességgel mozog. Ezért mindig tartson biztonságos távolságot, és ne érintse meg a vizsgált tárgyat.

Általános utasítások a digitális stroboszkóp használatához
Az itt látható képek szemléltetik, hogyan kell helyesen használni a digitális stroboszkópot pontos értékek vagy optimális állókép előállításához, illetve mi állhat például a dupla forgási sebesség (220 fordulat/perc a 110 fordulat/perc helyett) mögött. A helyes eljárás általánosságban érvényes, bár itt csak a hajtás és a hajtótengely példáját tárgyaljuk. Egyetlen szíjhajtás vizsgálatakor könnyen elérhető vizuális megállás (mindig van egy jellegzetes pont, amelyhez a digitális stroboszkópot be lehet állítani). Több ékszíj digitális stroboszkóppal történő vizsgálatakor, ha lehetséges, például a gép javítási vagy karbantartási leállása során, krétával jelöljön meg egy referenciavonalat az összes szíj mentén, merőlegesen a haladási irányra.

Példa hullámon történő mérésre:
Jól vagy optimálisan központosított tengellyel és járókerékkel mindig a tényleges forgási sebességet méri, amikor az optikai forgás álló helyzetben van. Ha azonban a járókerék axiális ütéssel vagy kiegyensúlyozatlansággal rendelkezik, akkor például a digitális stroboszkóppal a forgási sebesség kétszeresét kell mérnie. Ez a tény nagyon gyakran vezet téves ítéletekhez a munkahelyen.
