PCE Instruments PCE-DSX 20 LED-es stroboszkóp Fehér

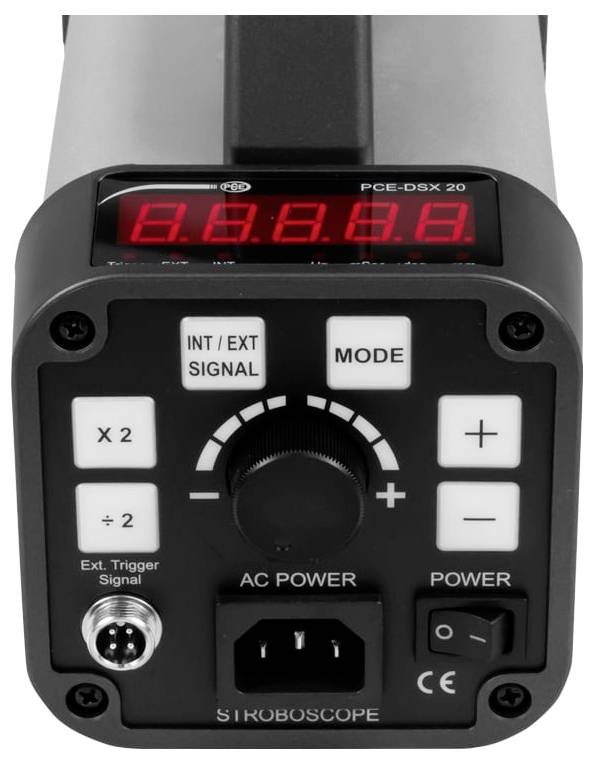

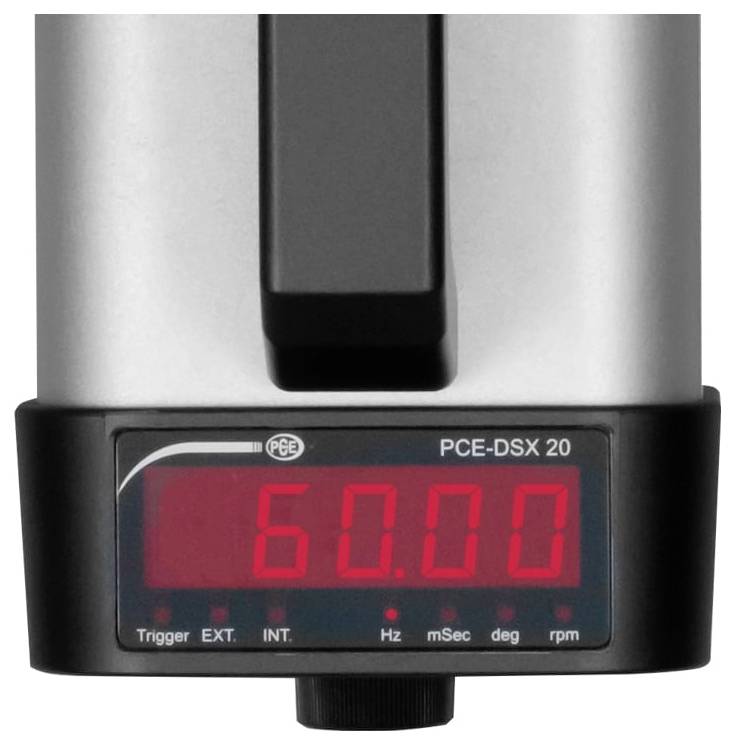

A digitális stroboszkóp általában sebesség vagy rezgés mérésére vagy mozgás megfigyelésére szolgál. Ez a digitális stroboszkóp kicsi kialakítású és kis súlyú. Ez azt jelenti, hogy a digitális stroboszkóp könnyen használható még nehezen hozzáférhető helyeken történő mérésekhez is. A készülék az optimális eszköz a szakember számára. A villanófrekvencia a digitális stroboszkóp forgatógombjával állítható be, és a digitális kijelzőn jelenik meg. A folyamatos működés problémamentesen lehetséges a digitális stroboszkóppal.

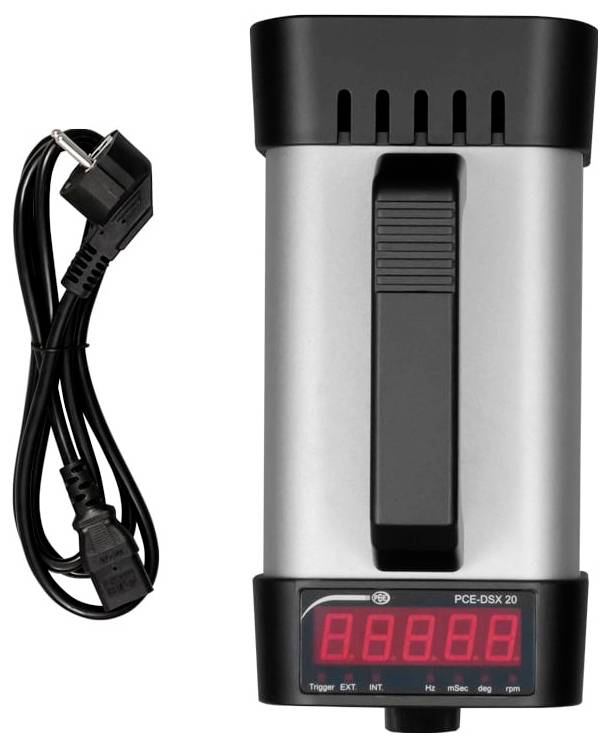

A készülék trigger bemenettel is rendelkezik, amely külső triggerelést vagy szinkronizálást tesz lehetővé. A tápfeszültséget tápkábel biztosítja. Fél vagy dupla sebesség választható a billentyűzetről.
Alkalmazási területek
Ez a digitális stroboszkóp ideális eszköz az ipari rendszerek és gépek szerviztechnikusainak és karbantartóinak. Ellenőrizze a sebességet, a szinkronizálást, vagy tegyen láthatóvá olyan hibákat, amelyeket szabad szemmel sem lát – állítsa le a folyamatokat vizuálisan.
A stroboszkóp évek óta bevált számos ipari folyamatban, de a kutatásban és fejlesztésben is:
a sörfőzdék és ásványvízgyártók palackozó rendszerein és címkézőgépein

papíron és nyomdagépeken: A digitális stroboszkópot itt 60 m/perc feletti sebességnél használják a regiszter detektálására. A hálót a digitális stroboszkóppal nézzük, mielőtt feltekernénk. A digitális stroboszkóp segítségével a legkisebb folyamathibák, például pulzálások is vizuálisan láthatóvá tehetők. Az alábbi kép egy papírgép négydrinier huzalján készült. Minden csík és tapadókorong a szita alatt, amely ezeken a csíkokon fut, tökéletesen működött, egy kivételével. Ez persze vizuálisan nem volt látható. A digitális stroboszkóppal a hiba forrását a kész papíron lévő nagyon finom jelölések alapján azonosították.

textilgyárak szövőgépein

az autóiparban

nagy sebességű gépeken és motorokon: A digitális stroboszkóp elsősorban a fordulatszám meghatározására szolgál, ahogy az a szemközti képen is látható. Ezt gyakran használják a nagy, nagy sebességű gépek fordulatszámának ellenőrzésére vagy összehasonlítására a folyamatvezérlő rendszer adataival vagy a digitális kijelzőn megjelenő sebességértékkel, amely általában elektromosan érkezik a hajtásból. A tengely tengelyének koncentrikusságát is ellenőrizzük. Ezáltal a digitális stroboszkóp az optimális eszköz a motorok, tengelyek, hajtószíjak, hengerek... bármi, ami működés közben forog, ellenőrzéséhez.

a légkondicionáló ipar szellőzőrendszereiről

az acélipar szalaghengerlő rendszerein

A digitális stroboszkóp ideális eszköz, ahol forgó alkatrészeket használnak, vagy nagy volumenű gyártási folyamatokban.

Tanácsok a balesetek megelőzéséhez a digitális stroboszkóp használata során:
Minden tárgy, amelyet a digitális stroboszkóp vizuálisan leállít, nagy sebességgel mozog. Ezért mindig tartson biztonságos távolságot, és ne érintse meg a vizsgálandó tárgyat.

Általános tudnivalók a digitális stroboszkóp használatáról
A jobb oldali képek bemutatják, hogyan kell helyesen használni a digitális stroboszkópot a megfelelő értékek vagy optimális állókép előállításához, vagy mi az oka például a dupla sebesség (110/perc helyett 220/perc). ). A helyes eljárás természetesen általánosságban érvényes, még akkor is, ha csak a hajtás és a hajtótengely példájával foglalkozunk." Ha csak egy szíjhajtást vizsgálunk, akkor könnyen vizuálisan megállhatunk (mindig van valami jól látható hely, ahová a digitális stroboszkópot beállíthatjuk). Ha több ékszíjat néz meg a digitális stroboszkóppal, ha lehetséges, például amikor a gép javítás vagy karbantartás miatt áll, jelöljön ki egy referenciavonalat a futási irányra merőlegesen az összes szalagon.

Példa mérésre egy tengelyen:
Ha a tengely a járókerékkel jól vagy optimálisan középre van állítva, mindig mérje meg a tényleges fordulatszámot, amikor az álló helyzetben van. Ha azonban a járókerék axiális kifutása vagy kiegyensúlyozatlansága van, akkor például a digitális stroboszkóppal kétszeres sebességet fog mérni. Ez a tény gyakran helytelen értékelésekhez vezet a helyszíni műveletek során.
