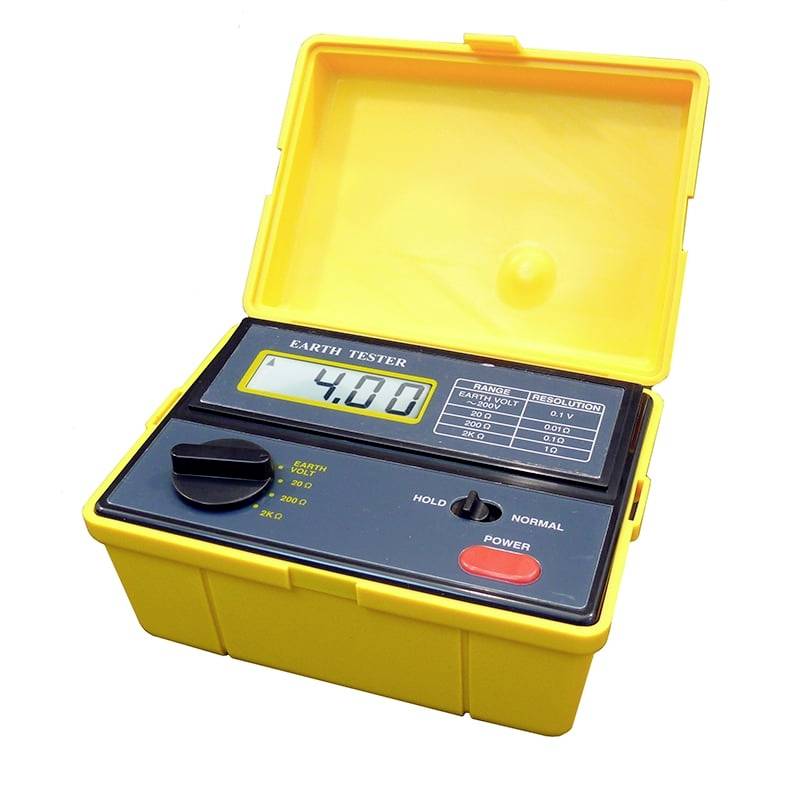

PCE Instruments PCE-ET 3000 Földelésmérő

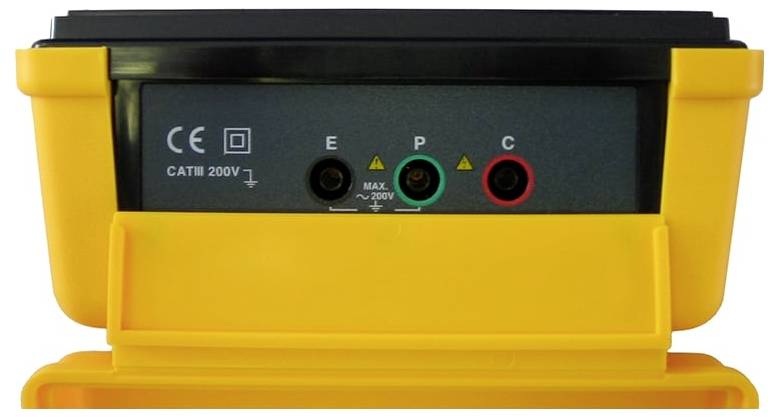

Földelés mérőeszköz (földelési ellenállás / földfeszültség) földelés tesztelésére, pl. ház és épület földelése. A földelő mérőkészülék tömített házzal rendelkezik, és a VDE 0413 szerint a professzionális helyszíni szerviz által megkövetelt biztonsági jellemzőkre készült. A földelésmérő különösen alkalmas egyedi földelőelektródák és villámhárítók, valamint kisebb földelőrendszerek mérésére, valamint vezetékek és csatlakozók vagy alkatrészek vezetékellenállásának és folytonosságának mérésére. A legmodernebb áramkörök minimálisra csökkentik a környező földelőelektródák földfeszültségének és földelési ellenállásának hatását. A földmérő készülék kalibrálása a mellékelt mérővezetékekkel megakadályozza, hogy a pontosság sérüljön. A 820 Hz-es tesztfrekvencia megakadályozza a hálózati frekvenciákból származó szórt áramok és azok harmonikusainak hatását. A mérőkészülék beépített szűrővel is rendelkezik az interferenciajelek elnyomására. A földelő kést mindig gyárilag kalibrálva szállítjuk. Opcionális tartozékként a mérőeszköz laboratóriumilag is kalibrálható és ISO tanúsítvánnyal is ellátható. A földelő mérőkészülék sárga védőburkolatának visszahajtásával (hátul) láthatóvá válik a csatlakozókábelek csatlakozócsíkja. "E" a fekete, "P" a zöld és "C" a piros csatlakozókábel a földelő cövekhez. A készülék dupla leeresztővel rendelkezik. A csatlakozási kiosztás (a mérési funkció típusától függően (földelési ellenállás / földfeszültség) a kezelési útmutatóban található (lásd fent). A földelésmérés elvégzése A földelésmérő készülék a mérővezetékeken keresztül csatlakozik a földbe helyezett csapokhoz. Ahhoz, hogy a földelőmérővel nagyon pontos méréseket lehessen végezni, a talajnak nedvesnek vagy nedvesnek kell lennie. A földelő karókat egyenes vonalban kell elosztani a földben (először csatlakoztassa a fekete földelő vezetéket, majd az egyik földelőpálca zöld vezetékét, majd a második földelőrúd piros vezetékét a karókhoz). Ezután üzembe helyezhető a földelésmérő készülék és ellenőrizhető a ház földelése. Ezenkívül a földelésmérő a házon belül is használható, például a vízvezetékek ház földhöz való csatlakozásának és minőségének ellenőrzésére. A földmérő készülék az IEC 1010-1 szabvány szerint készült, és megfelel az elektronikus tesztkészülékekre vonatkozó biztonsági előírásoknak (CAT III).
