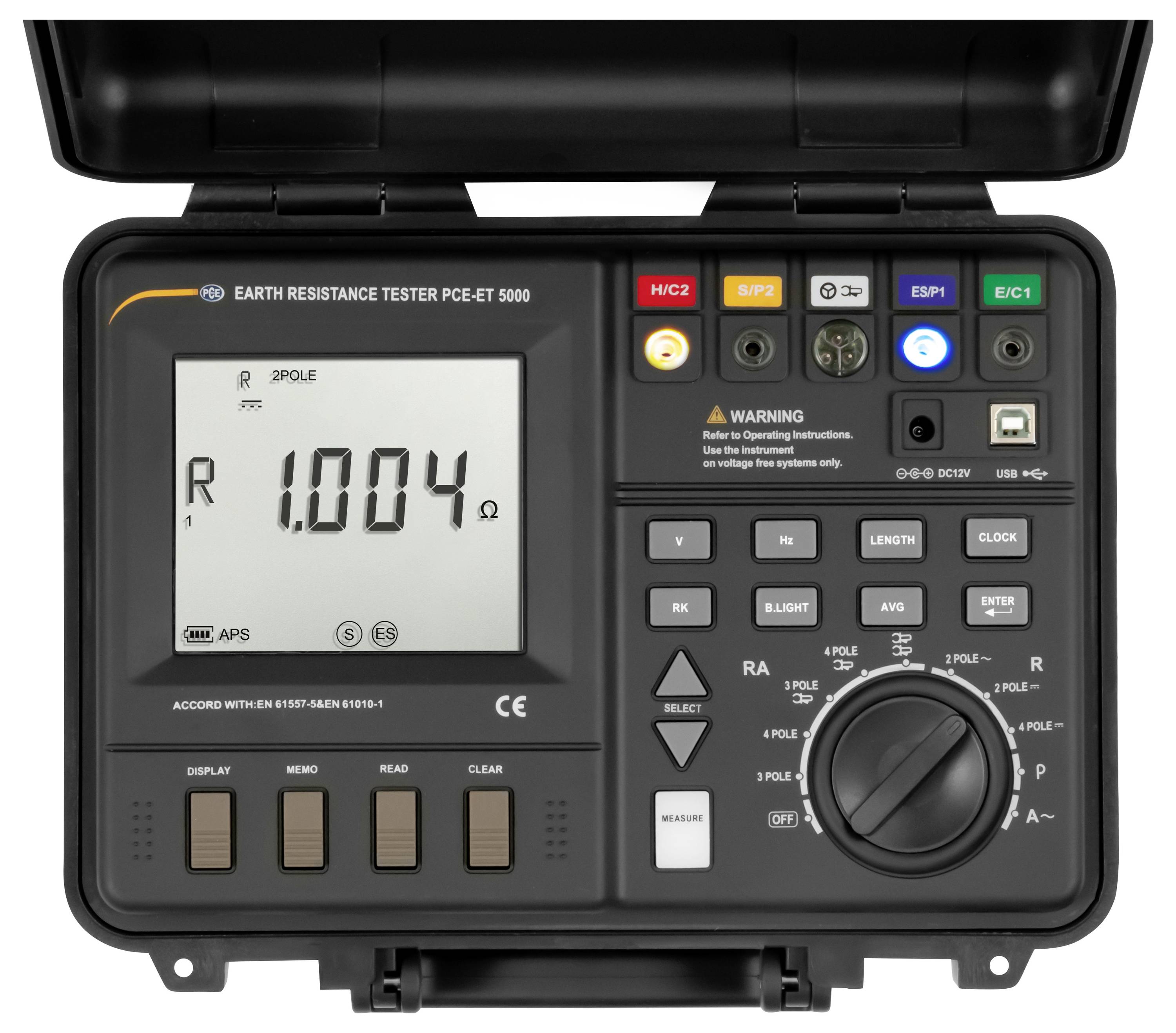

PCE Instruments PCE-ET 5000 Földelésmérő
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (1 667 990 Ft / Darab)
1 667 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
PCE-ET 5000 földelési mérőműszer
- mobil használat az újratölthető akkumulátornak és akkumulátoroknak köszönhetően
- Adattárolás későbbi elemzéshez a számítógépen
- vizuális csatlakozási segédlet az egyszerű kezeléshez
- Riasztás a mérővezeték helytelen csatlakoztatása esetén
- közvetlen és közvetett ellenállásmérés
- Zavaráramok, interferenciafeszültség, interferencia-frekvenciák
Műszaki adatok
- 3 pólusú földelési ellenállás
- Tesztfeszültség 20,48 VAC
- Tesztfrekvencia 94 Hz, 105 Hz, 111 Hz, 128 Hz,
- AFC
- Rövidzárlati áram 250 mA
- Tesztidő 26 másodperc
- A szonda ellenállása Rs< 100kΩ
- Segédföldelési ellenállás Rh< 100kΩ
- Felbontás 0,001Ω
- Mérési tartomány Re 0,02 Ω ... 300kΩ
- Pontosság ± (5% + 10 számjegy)
- áfa< 24v
- fst 16... 400 Hz
- A pontosság mérése 0 ... 28°C,< 80% relatív páratartalom (nem lecsapódó) garantált. reakció idő< 15 másodperc (A megadott pontosság eléréséhez szükséges idő a mérés megkezdése után kikapcsolt átlagoló funkció mellett.)
- 4 pólusú földelő ellenállás
- Tesztfeszültség 20,48 VAC
- Tesztfrekvencia 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
- Rövidzárlati áram 250 mA
- Tesztidő 30 másodperc
- A szonda ellenállása Rs< 100kΩ
- Segédföldelési ellenállás Rh< 100kΩ
- Felbontás 0,001Ω
- Mérési tartomány Re 0,02 Ω ... 300kΩ
- Pontosság ± (5% + 10 számjegy)
- áfa< 24v
- fst 16... 400 Hz
- A pontosság mérése 0 ... 28°C,< 80% relatív páratartalom (nem lecsapódó) garantált.
- reakció idő< 25 másodperc (A megadott pontosság eléréséhez szükséges idő a mérés megkezdése után kikapcsolt átlagoló funkció mellett.)
- 3 pólusú földelő ellenállás árambilinccsel
- Tesztfeszültség 20,48 VAC
- Tesztfrekvencia 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
- Rövidzárlati áram 250 mA
- Tesztidő 26 másodperc
- Szonda ellenállása Rs< 100kΩ
- Segédföldelési ellenállás Rh< 100kΩ
- Felbontás 0,001Ω
- Mérési tartomány Re 0,02 Ω ... 20 kΩ
- Pontosság ± (5% + 10 számjegy)
- áfa< 24v
- fst 16... 400 Hz
- A pontosság mérése 0 ... 28°C,< 80% relatív páratartalom (nem lecsapódó) garantált. reakció idő< 25 másodperc (A megadott pontosság eléréséhez szükséges idő a mérés megkezdése után kikapcsolt átlagoló funkció mellett.)
- Ha az árambilincsnél túl alacsony az áram, a mérés megszakítható. 4 pólusú földelési ellenállás árambilinccsel Tesztfeszültség 20, 48 V AC Tesztfrekvencia 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
- Rövidzárlati áram 250 mA
- Tesztidő 26 másodperc
- Szonda ellenállása Rs< 100kΩ
- Segédföldelési ellenállás Rh< 100kΩ
- Felbontás 0,001Ω
- Mérési tartomány Re 0,02 Ω ... 20 kΩ
- Pontosság ±(5% + 10 számjegy) Ust< 24V Fst 16... 400 Hz
- A pontosság mérése 0 ... 28°C,< 80% relatív páratartalom (nem lecsapódó) garantált. reakció idő< 25 másodperc (A megadott pontosság eléréséhez szükséges idő a mérés megkezdése után kikapcsolt átlagoló funkció mellett.)
- Ha az árambilincsnél az áram túl alacsony, a mérés megszakítható. Földellenállás csak árambilincsekkel
- Tesztfeszültség 48 VAC
- Tesztfrekvencia 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC rövidzárlati áram 250 mA Tesztidő 26 másodperc Mérési tartomány Re 0,02 Ω ... 150 Ω
- Felbontás 0,001Ω
- Pontosság ±(5% + 10 számjegy) Ust< 24V Fst 16... 400 Hz
- A pontosság mérése 0 ... 28°C,< 80% relatív páratartalom (nem lecsapódó) garantált. reakció idő< 25 másodperc (A megadott pontosság eléréséhez szükséges idő a mérés megkezdése után kikapcsolt átlagoló funkció mellett.)
- Ha az árambilincsnél túl alacsony az áram, a mérés megszakítható. Földellenállás (távellenállás) Tesztfeszültség 20,48 V AC Tesztfrekvencia 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Rövidzárlati áram 250 mA Tesztidő 26 másodperc Felbontás 0,001 Ω * m Mérési tartomány Re ... 0,02 Ω 1000kΩ * m
- Pontosság ±(5% + 10 számjegy) 2-pólusú ellenállásmérés (AC)
- Tesztfeszültség 20 VAC
- Tesztfrekvencia 94Hz, 105Hz, 111Hz, 128Hz, AFC rövidzárlati áram 250mA
- Tesztidő 26 másodperc
- Mérési tartomány Re 0,02 Ω ... 300kΩ
- Felbontás 0,001Ω
- Pontosság ±(5% + 10 számjegy) Ust< 24V Fst 16... 400 Hz 2 pólusú ellenállásmérés (DC) Tesztfeszültség 20 V DC
- Rövidzárlati áram 250 mA Tesztidő 26 másodperc Mérési tartomány Re 0,02 ... 3 kΩ
- Felbontás 0,001Ω
- Pontosság ±(5% + 10 számjegy) Ust< 3V Fst 16... 400 Hz
- 4 pólusú ellenállásmérés (DC)
- Tesztfeszültség 20 V DC
- Rövidzárlati áram 250 mA
- Tesztidő 26 másodperc
- Mérési tartomány Re 0,02 Ω ... 3 kΩ
- Felbontás 0,001Ω
- Pontosság ±(5% + 10 számjegy) Ust< 3V Fst 16... 400 Hz
- vonal kompenzáció
- Tesztfeszültség 20,48 VAC
- Tesztfrekvencia 94Hz, 105Hz 111Hz, 128Hz, AFC rövidzárlati áram 250mA
- Tesztidő 26 másodperc
- Felbontás 0,001Ω
- Mérési tartomány Re 0,02 Ω ... 30 Ω
- Pontosság ±(3% + 10 számjegy) Ust< 24V Fst 16... 400 Hz
- zavaró feszültség
- Mérési tartomány ±50 V DC 1 ... 50 V/ AC
- Felbontás 0,1V
- Pontosság ±(5 % + 5 számjegy) Zavaró áram Mérési tartomány 20 mA ... 2 A
- Felbontás 1mA
- Pontosság ± (5% + 5 számjegy)
- interferencia frekvencia
- Mérési tartomány 16... 400 Hz
- Felbontás 1Hz
- Pontosság ± (1% + 10 számjegy)
- Egyéb specifikációk Adattárolás 100
- Mért értékek üzemi feltételek 0 ... 40 °C,< 80% relatív páratartalom (nem kondenzálódó)
- Az akkumulátor töltésének környezeti feltételei 10 ... 40 °C,< 80% relatív páratartalom (nem lecsapódó) tárolási feltételek -10 ... 50 °C,< 90% relatív páratartalom (nem kondenzálódó) Az akkumulátor tárolási feltételei -20 ... 30 °C,< 80% relatív páratartalom (nem lecsapódó) tárolási magasság< 12.000 m
- üzemi magasság< 2000 m
- A bilincs átmérője 51 mm
- Kijelző Háttérvilágítású LCD, 9999 számjegyű kijelző A mérési tartomány túllépve> LIMIT kijelző a mérési tartomány alatt - mérési frekvencia földelési ellenállás / szivárgási áram 1 Hz (ha az átlagérték funkció aktív: négy másodpercenként egy érték)
- Mérőfrekvencia feszültségmérés 2 Hz Frekvencia interferencia feszültség mérés 4 Hz Frekvencia interferencia frekvencia mérés 1 Hz Frekvencia interferencia áram mérése 1 Hz Interfészek mérőcsatlakozás: E, ES, S, H, bilincs csatlakozás USB-B, töltő csatlakozás Tápegység akkumulátor 6 x 1,5 VD LR14 akkumulátorok Tápegység újratölthető akkumulátor 1 x 7,2 V Nikkel-metál-hidrid akkumulátorcsomag Feszültségellátás Hálózati egység Elsődleges: 100 ... 240V, 50... 60 Hz másodlagos: 12 V, 3 A max. fogyasztás hálózati adapterrel 15 VA max. fogyasztás akkumulátorral vagy újratölthető akkumulátorral 6 VA üzemidő akkumulátoros üzemben kb. 5 óra üzemidő akkumulátorban kb. 9 óra (háttérvilágítás nélkül) maximális bemenet feszültség maximális bemeneti feszültség földre vonatkoztatva 300 V effektív (CAT III) Szigetelési szilárdság 6880 V AC: 15 másodperc Túlfeszültség elleni védelem 250 V AC a kivezetések között Méretek 260 x 125 x 280 mm Súly kb. 2,5 kg Biztonsági szabványok: EN61010-1:2001 , EN61010-031:2002 Szennyezettségi fok 2, CAT III 300V, EMC: EN61000-3-2:2000, IEC61326-1:1997 A
- Termék típus
Földelésmérő
- Csatlakozók
USB
Gyári standard (tanúsítvány nélkül)
- Méret
(H x Sz x Ma) 260 x 125 x 280 mm
- Súly
2.5 kg
- Kijelző
LCD
- Súly megjegyzés
Kb.
- Tartalom
1 db
- Mérési kategória
CAT III
- Mérési módszer
Leszúró cövek
- Szélesség
125 mm
- Magasság
280 mm
- Hossz
260 mm
- Gyártói szám
PCE-ET 5000
Dokumentumok és letöltések
Adatlap
Adatlap 2452429 PCE Instruments PCE-ET 5000 Földelésmérő
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2452429 PCE Instruments PCE-ET 5000 Földelésmérő
Leírás

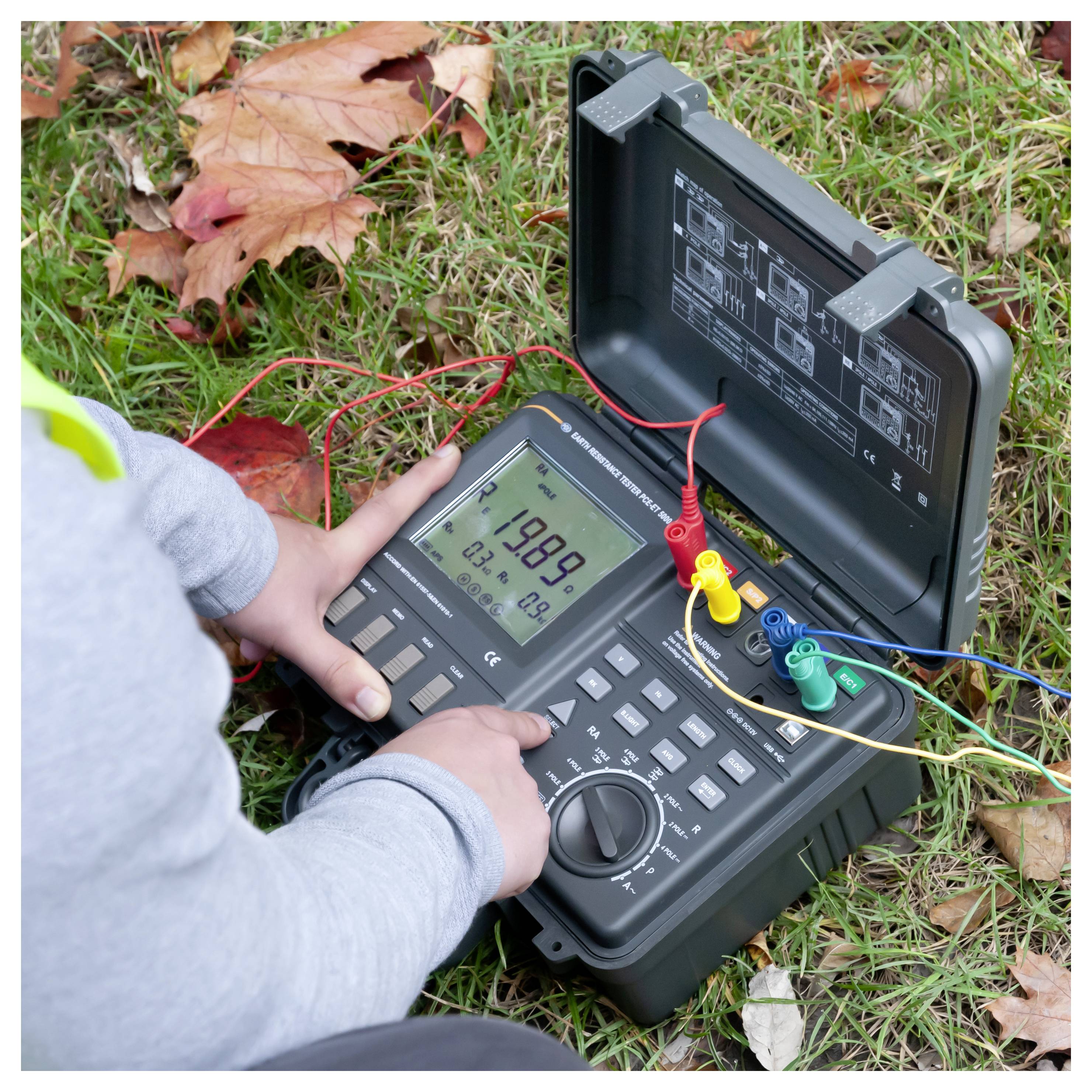

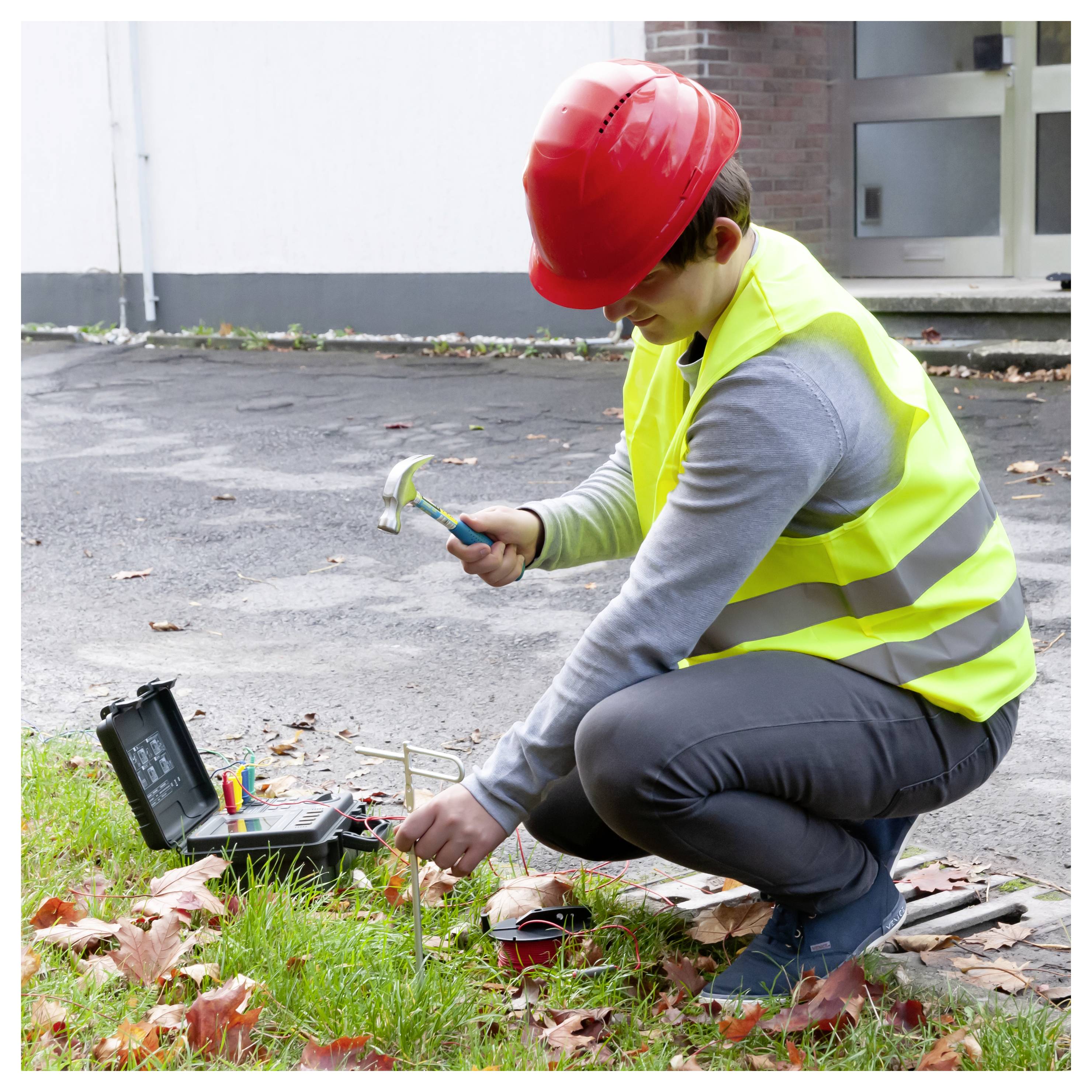

Földelés mérő memóriával / mobil használat az újratölthető akkumulátornak köszönhetően / ellenállásmérés / védővezető teszt / vizuális csatlakozási segédlet / villámhárító teszt / háttérvilágítás Zavaró feszültségek, frekvenciák és áramok tesztelése A földelő mérő egy sokoldalú ohmmérő. Ezzel a földelőmérővel sokféle ellenállásmérés végezhető. A földelőmérővel 2 vagy 4 pólusú alkalmazások normál ellenállásmérése is elvégezhető. A földelési mérő segítségével a föld ellenállása is meghatározható. A földelési ellenállás mérésére a megfelelő földelési tüskéket a földelőmérő szállítmánya tartalmazza. Ezek a földelőtüskék könnyen csatlakoztathatók a földelőkéshez a mellékelt különálló 20 méteres kábel segítségével. Egy másik fontos mérési funkció például az ellenállás mérése villámhárítókon. Ez a mérés például az iskolák vagy egyetemi épületek villámhárítóinak ellenőrzésére szolgál, és alapvető fontosságú az esetleges villámcsapás talajba tereléséhez. Ezzel a földelőmérővel így megállapítható, hogy a villámhárító megfelelően van-e csatlakoztatva a földhöz, és megfelelő ellenállásértékkel rendelkezik-e ahhoz, hogy a villámot a földbe terelje. A tökéletes mérés érdekében a földelésmérő mérőcsatlakozás érzékeléssel rendelkezik. Miután a kezelő a földelésmérőt a kívánt mérési funkcióra állította, a használandó csatlakozások világítanak. Ha a kezelő rossz csatlakozást választott, a földelőkés ezt akusztikusan és vizuálisan is jelzi a kezelőnek. Ezzel egyidejűleg a földelésmérő általi mérés megtagadásra kerül mindaddig, amíg a tesztbeállítást nem megfelelően csatlakoztatták. Ez nagymértékben korlátozza az intelligens földelésmérő által végzett hibás méréseket. A földelő mérőnek is van memóriája. Ez azt jelenti, hogy egy mérés után a mérési adatok a földelő mérőről PC-re vihetők át és kiértékelhetők.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.

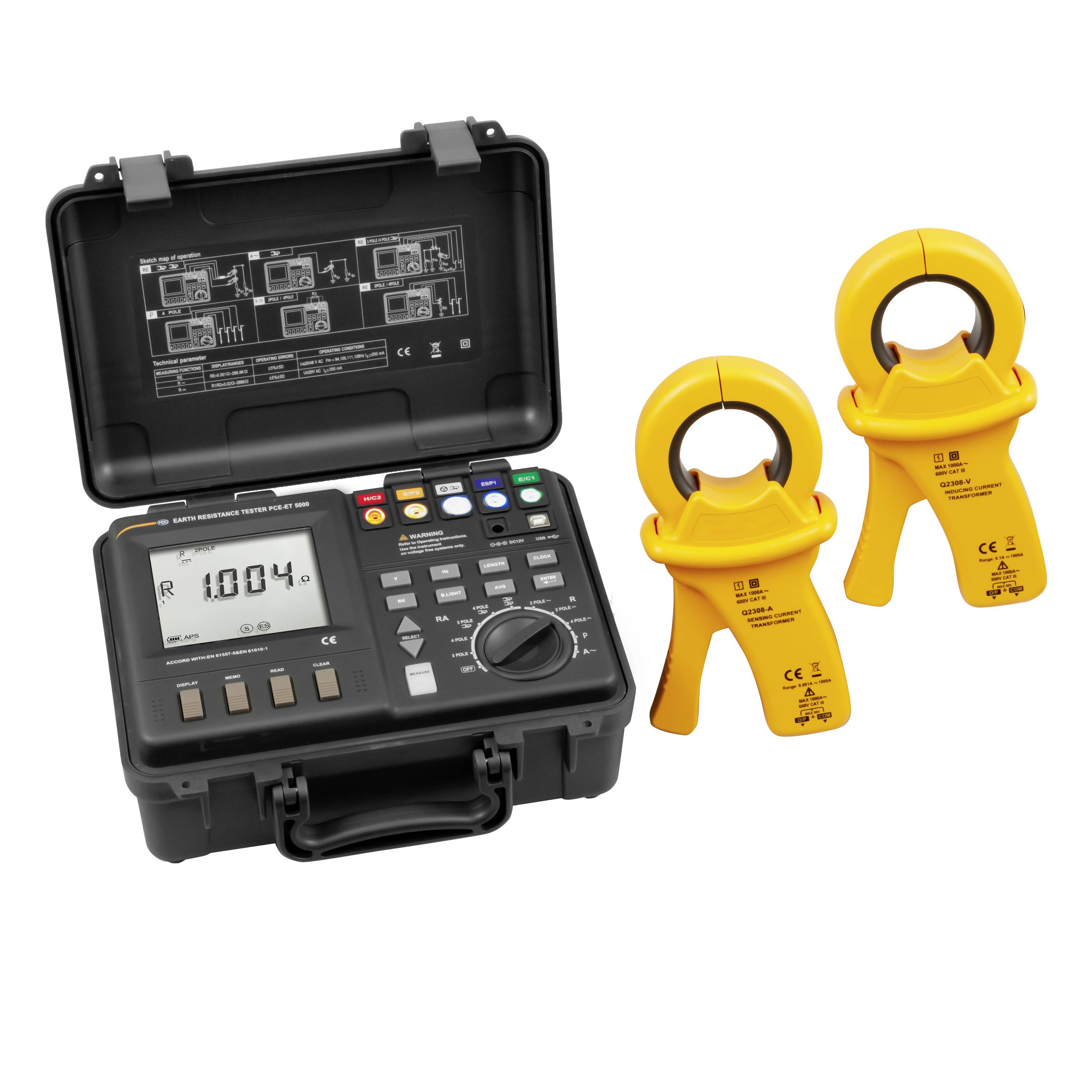

Szállítás tartalma
- 1 db PCE-ET 5000 földelő mérőműszer
- 4 x aligátor klip
- 1 db hálózati adapter
- 1 db USB kábel
- 4 db tesztkábel
- 1 x feszültségbilincs kábel
- 1 x tápkábel
- 6 x 1,5 VC elem
- 2 x árambilincs
- 1 x újratölthető Ni-MH akkumulátor
- 4 x betétminta
- 1 db használati útmutató
