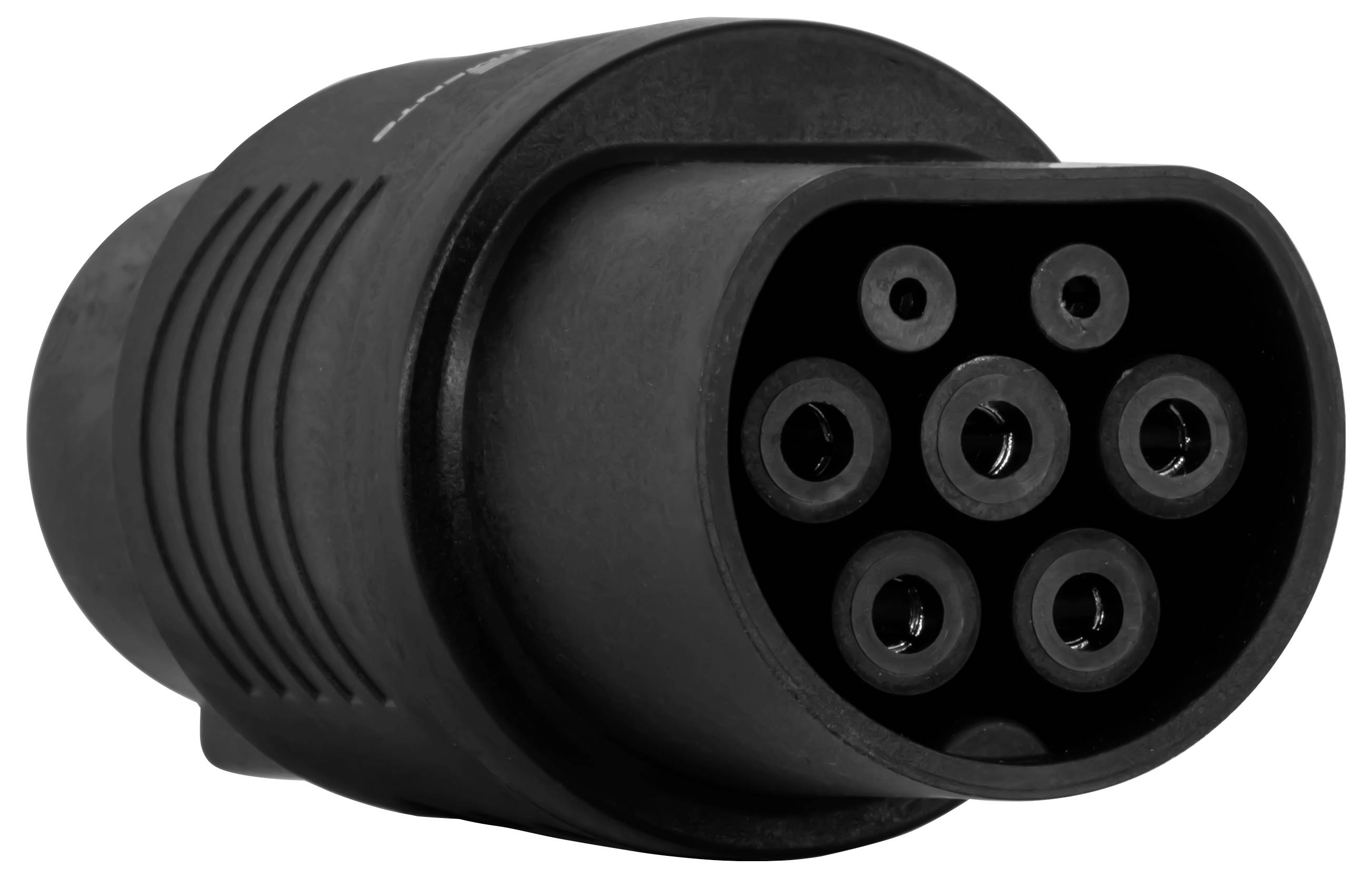

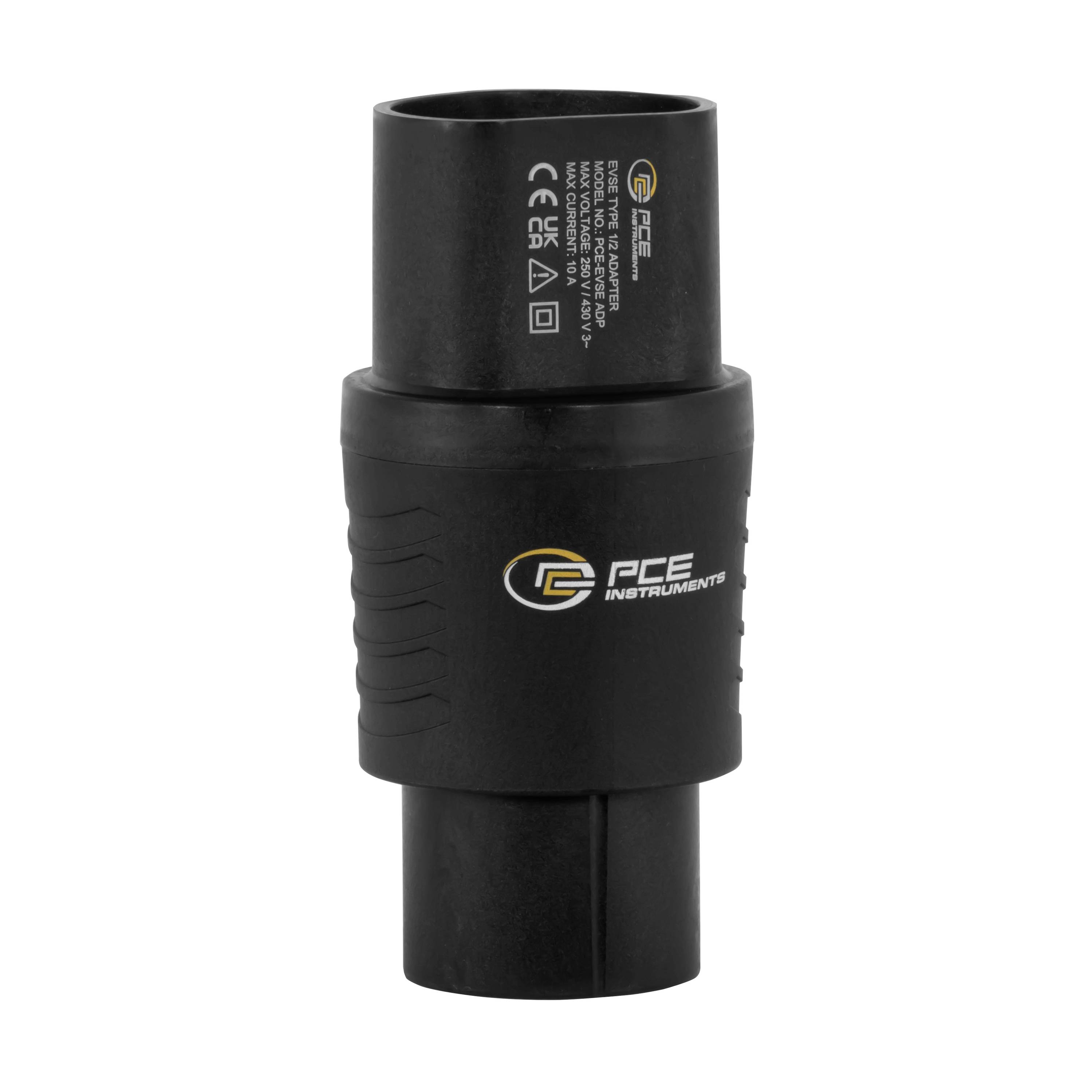

PCE Instruments PCE-EVSE ADP eMobility tartozék 2. típus Csatlakozók száma 1 x
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
3 db
Szám
Összesen (54 323 Ft / Darab)
54 323 Ft
ÁFA nélkül
Már csak 3 db érhető el
Műszaki adatok
- Teszt funkciók
- PE előteszt: igen, kapacitív elektródával
- PP szimuláció: nyitott, 13A, 20A, 32A, 63A
- CP állapot: A, B, C, D
- CP hiba: "E" E
- PE hiba / földelési hiba: Igen
- Általános műszaki adatok
- Csatlakozások: L1, L2, L3, N, PE
- Csatlakozások További információk:
- max. 230V (1 fázis) / 430V (3 fázis) ; 50/60Hz
- 10A / 250V
- A 2-es típusú dugót szorosan rögzítse a kábelen

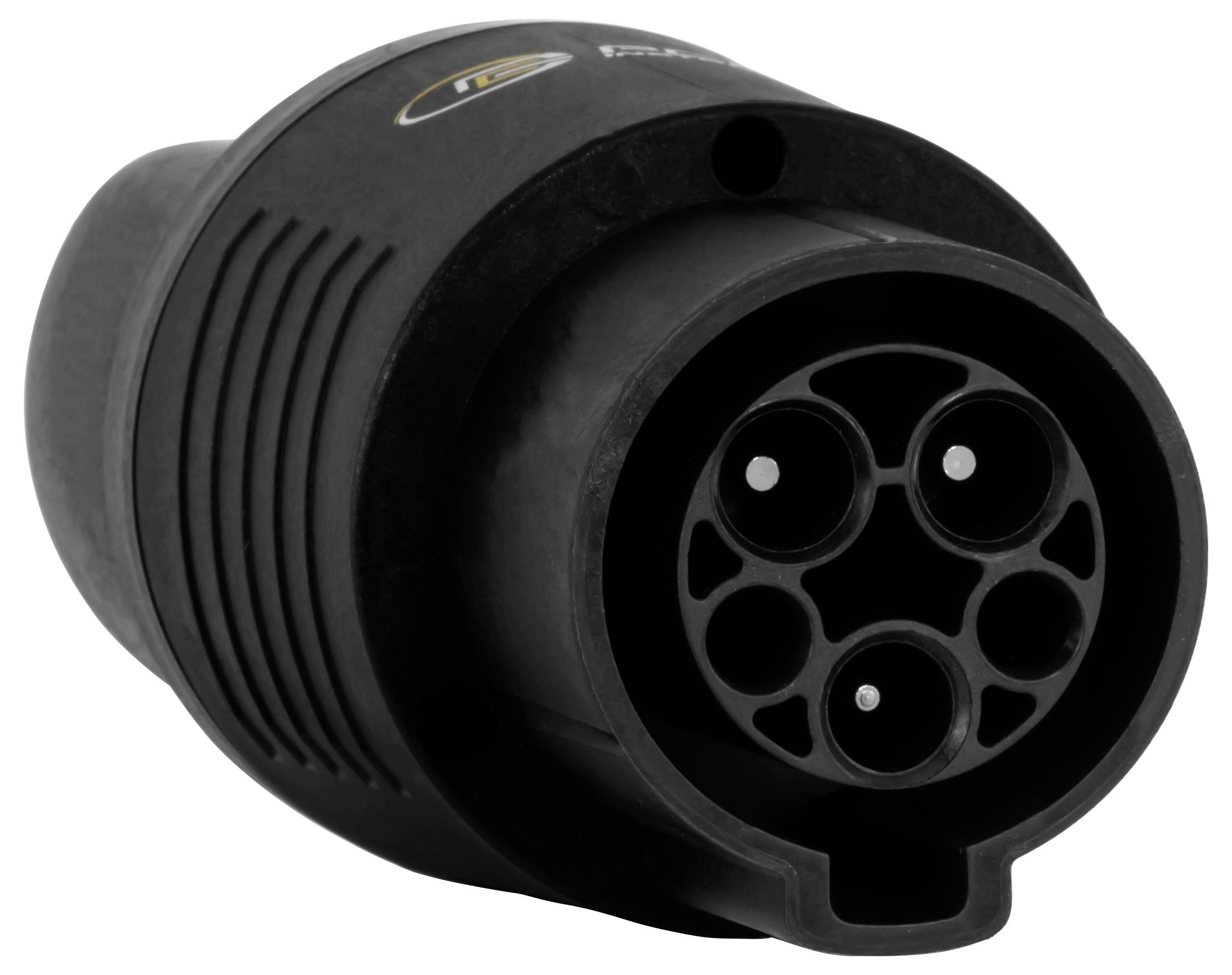

- (opcionális adapter szükséges az 1-es típushoz)
- Szabvány(ok): IEC62196-2, 2. típusú csatlakozó
- Vezetékhossz: 25 cm
- Biztonsági szabvány: CAT II / 300V
- Hálózati aljzat: max. 250 V; 50/60 Hz; 10A
- Kimenetek: 2 x 4 mm-es aljzatok (jelkimeneti csatlakozók)
- Biztosíték(ok): T10A/250V hálózati aljzat
- Termék típus
eMobility tartozék
- Töltő dugó
2. típus
- Csatlakozók száma
1 x
- Kábelhossz
25 cm
IP40
- Gyártói szín
Fekete-szürke
- Hossz
150 mm
- Szélesség
70 mm
- Magasság
70 mm
- Súly
308
- Hőmérséklet (max.)
40 °C
- Hőmérséklet (min.)
0 °C
Dokumentumok és letöltések
Adatlap
Adatlap 3192920 PCE Instruments PCE-EVSE ADP eMobility tartozék 2. típus Csatlakozók száma 1 x
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3192920 PCE Instruments PCE-EVSE ADP eMobility tartozék 2. típus Csatlakozók száma 1 x
Leírás
Mérőcsatlakozó adapter fali dobozokhoz / járműszimuláció / kábelszimuláció / CP kimenet és hálózati aljzat mérési célokra / szállítótáskával együtt
A fali dobozokhoz való mérőcsatlakozó adapter a VDE 0100 teszterekhez való az elektromos autók töltőállomásainak (3. töltési mód) tesztelésére. Ez az adapter használható a PCE-ITE 55B telepítési teszterrel vagy a legtöbb más általános VDE 0100 tesztelővel. A 3 fázis feszültségérzékelésére szolgáló LED-eknek köszönhetően gyorsan megállapíthatja, hogy nincs-e szerelési hiba.
A töltőkábel áramterhelhetősége a PP Állapot forgókapcsolóval szimulálható. Az áramterhelhetőséget különböző ellenállásokkal szimulálja a fali dobozok mérőcsatlakozó adaptere, amely PP és PE vezetékek közé van csatlakoztatva. Különféle járműállapotok szimulálhatók a CP State forgókapcsolóval. A jármű állapotait a CP és PE vezetékek közé csatlakoztatott különböző ellenállásokkal szimulálják.
Az aljzathoz külső terhelés csatlakoztatható. Ez a kimenet csak mérési célokat szolgál, és lehetőséget kínál a villanyóra működésének ellenőrzésére. Ezenkívül a fali dobozokhoz való mérőcsatlakozó adapterrel PE-hiba (földzárlat) is szimulálható. A fali dobozokhoz való mérőcsatlakozó adaptert készüléktáskában szállítjuk. Opcionális adapter áll rendelkezésre az 1-es típusú csatlakozóval rendelkező fali dobozokhoz.
Ez a szöveg gépi fordítással készült.
A fali dobozokhoz való mérőcsatlakozó adapter a VDE 0100 teszterekhez való az elektromos autók töltőállomásainak (3. töltési mód) tesztelésére. Ez az adapter használható a PCE-ITE 55B telepítési teszterrel vagy a legtöbb más általános VDE 0100 tesztelővel. A 3 fázis feszültségérzékelésére szolgáló LED-eknek köszönhetően gyorsan megállapíthatja, hogy nincs-e szerelési hiba.
A töltőkábel áramterhelhetősége a PP Állapot forgókapcsolóval szimulálható. Az áramterhelhetőséget különböző ellenállásokkal szimulálja a fali dobozok mérőcsatlakozó adaptere, amely PP és PE vezetékek közé van csatlakoztatva. Különféle járműállapotok szimulálhatók a CP State forgókapcsolóval. A jármű állapotait a CP és PE vezetékek közé csatlakoztatott különböző ellenállásokkal szimulálják.
Az aljzathoz külső terhelés csatlakoztatható. Ez a kimenet csak mérési célokat szolgál, és lehetőséget kínál a villanyóra működésének ellenőrzésére. Ezenkívül a fali dobozokhoz való mérőcsatlakozó adapterrel PE-hiba (földzárlat) is szimulálható. A fali dobozokhoz való mérőcsatlakozó adaptert készüléktáskában szállítjuk. Opcionális adapter áll rendelkezésre az 1-es típusú csatlakozóval rendelkező fali dobozokhoz.
Ez a szöveg gépi fordítással készült.
Kivitel
- Testnevelési elővizsga
- A Proximity Pilot PP és a Control Pilot CP állapota
- Az „E” CP hiba és a PE hiba szimulációja
- Hálózati aljzat mérési célokra
- Biztonsági mérőaljzatok
- 2-es típusú csatlakozót tartalmaz
- Tartalmazza az 1-es típusú adaptert
Szállítás tartalma
- 1 x mérőcsatlakozó adapter fali dobozokhoz PCE-EVSE 310+
- Használati útmutató
- 1 x hordtáska
- 1 x 2-es típusú csatlakozó
- 1 x adapter az 1-es típushoz (PCE-EVSE ADP)
Tudnivalók
