Méréstechnika, tápellátás Mérőműszerek Speciális kéziműszerek Mérőműszerek anyagvizsgálathoz Rétegvastagság mérők

PCE Instruments PCE-FD 20 Anyagvastagság mérő 1000 - 9999 m/s

EAN:
Gyártól szám:
Rendelési szám:

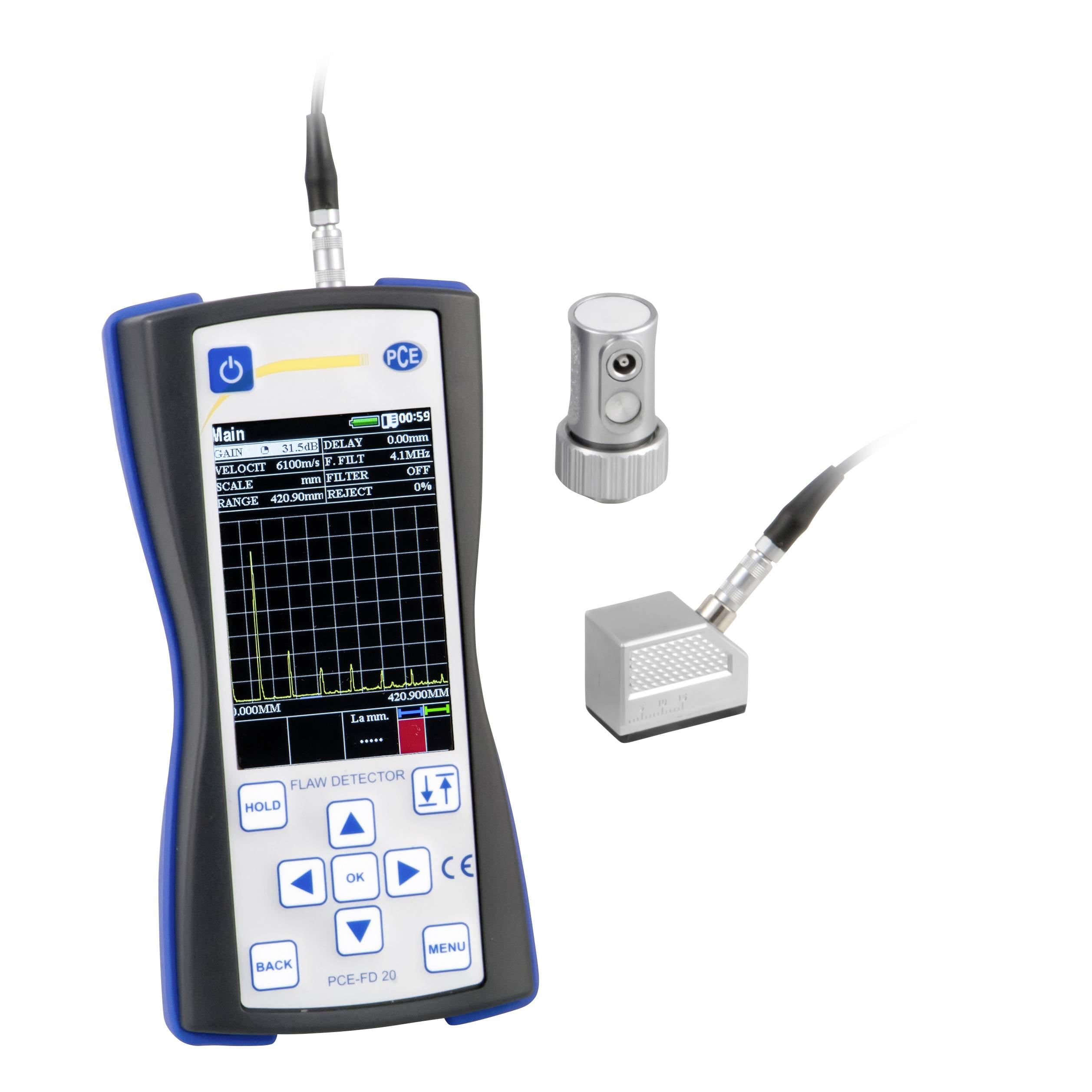

Kézhez hozzáférhető PCE áramlásdetektorral ellátott készülék érintőképernyős kijelzővel, két szenzorvégzetemel együtt fehér háttéren.
Kézhez hozzáférhető PCE áramlásdetektorral ellátott készülék érintőképernyős kijelzővel, két szenzorvégzetemel együtt fehér háttéren.

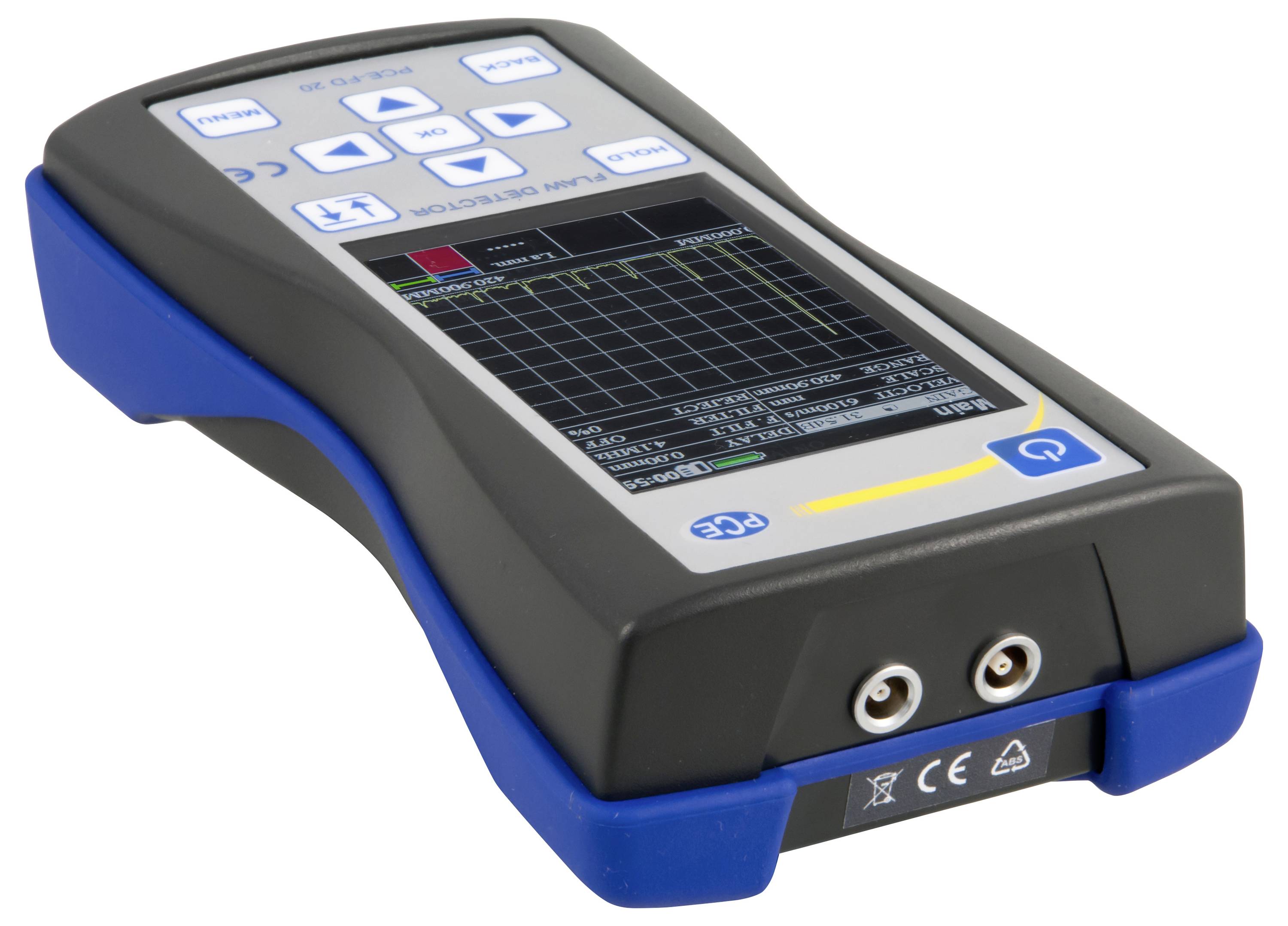

Kézi elektronikus tesztmérő készülék színes kijelzővel, billentyűzettel és két elülső porttal a méréshez vagy a berendezések diagnosztizálásához.

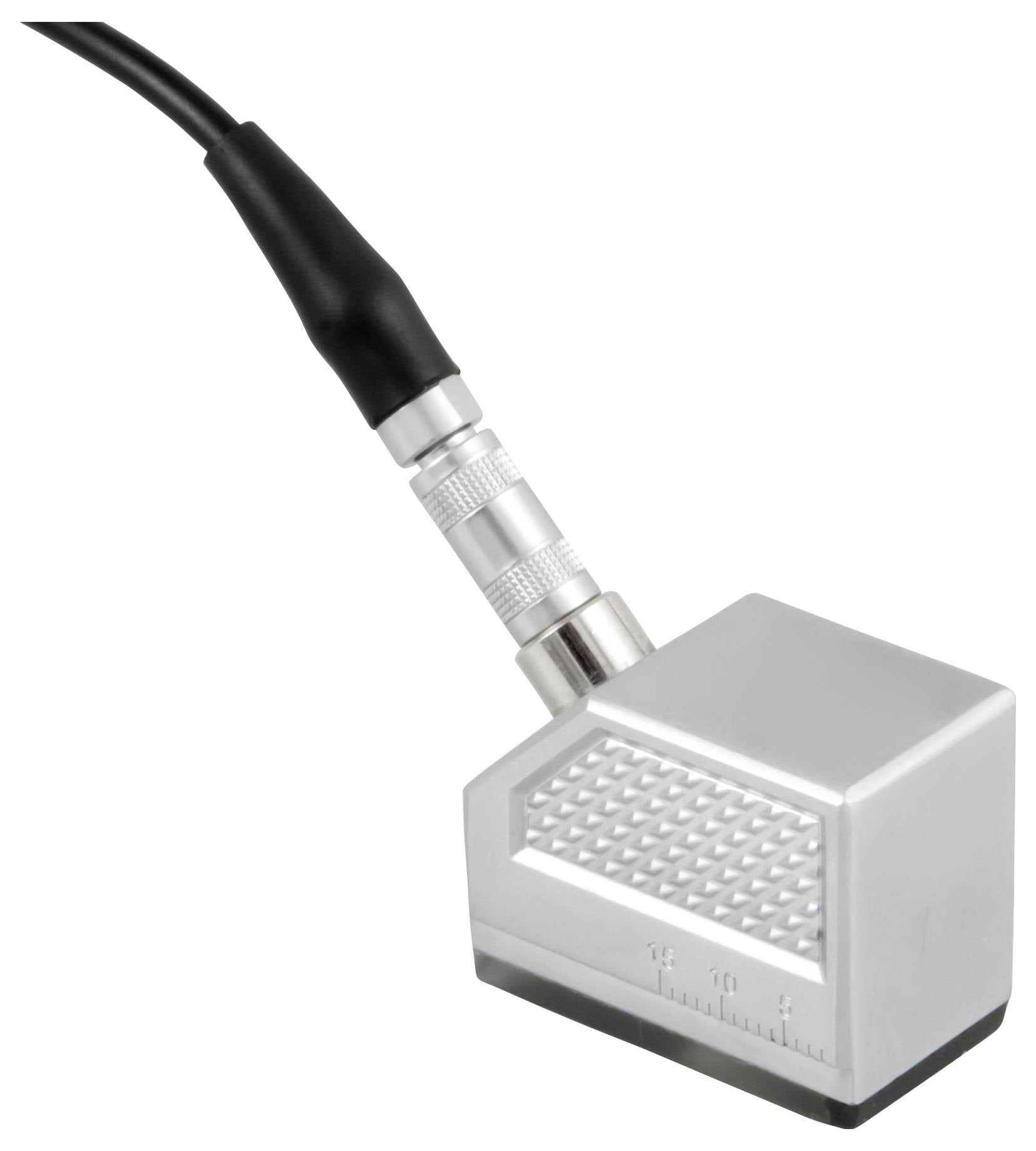

Kézi ultrahang szonda közeli képe, amelyhez kábel csatlakozik, fehér háttéren megjelenítve.

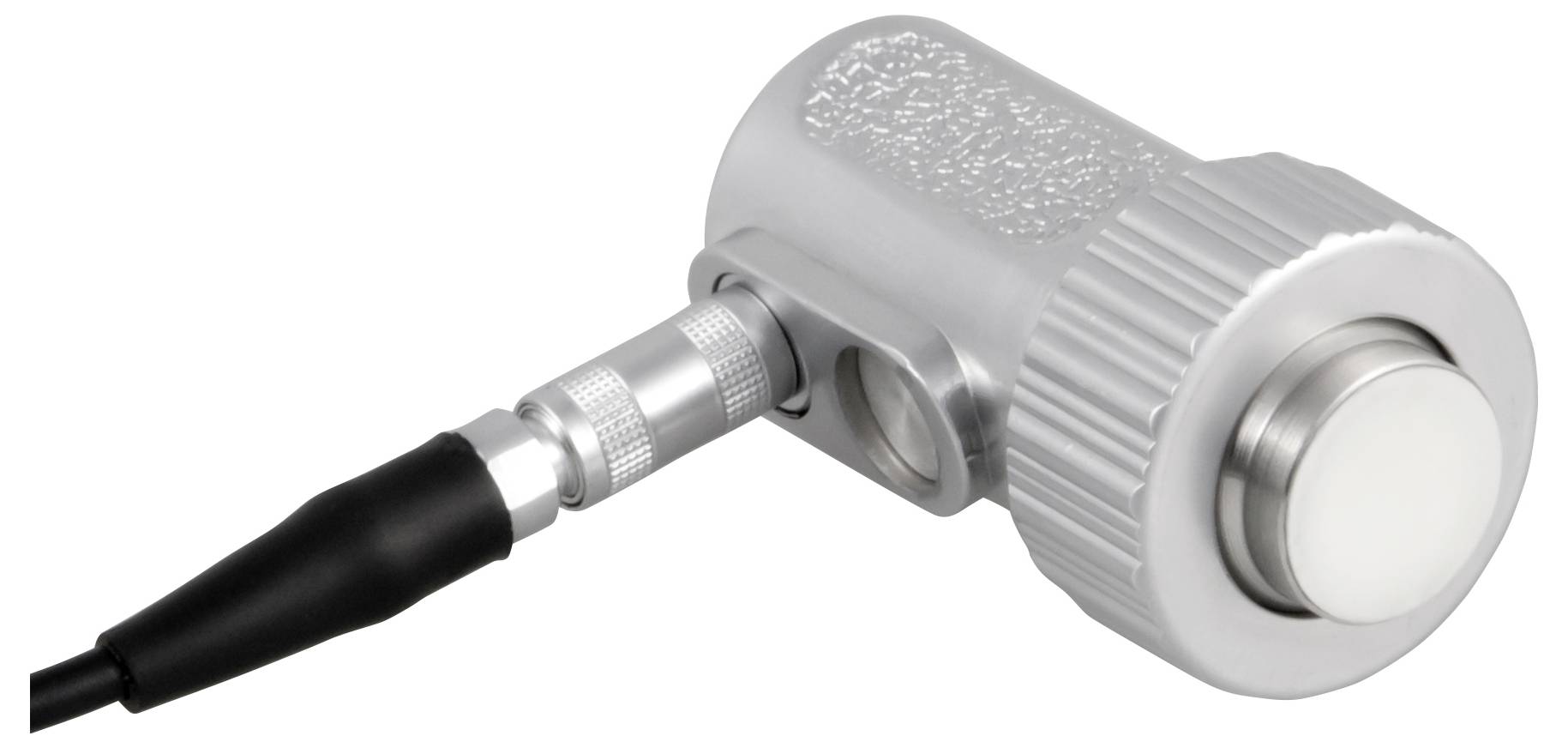

Fém orvosi szenzorpróba közeli képe fekete kábellel és strukturált ezüst testtel fehér háttéren.

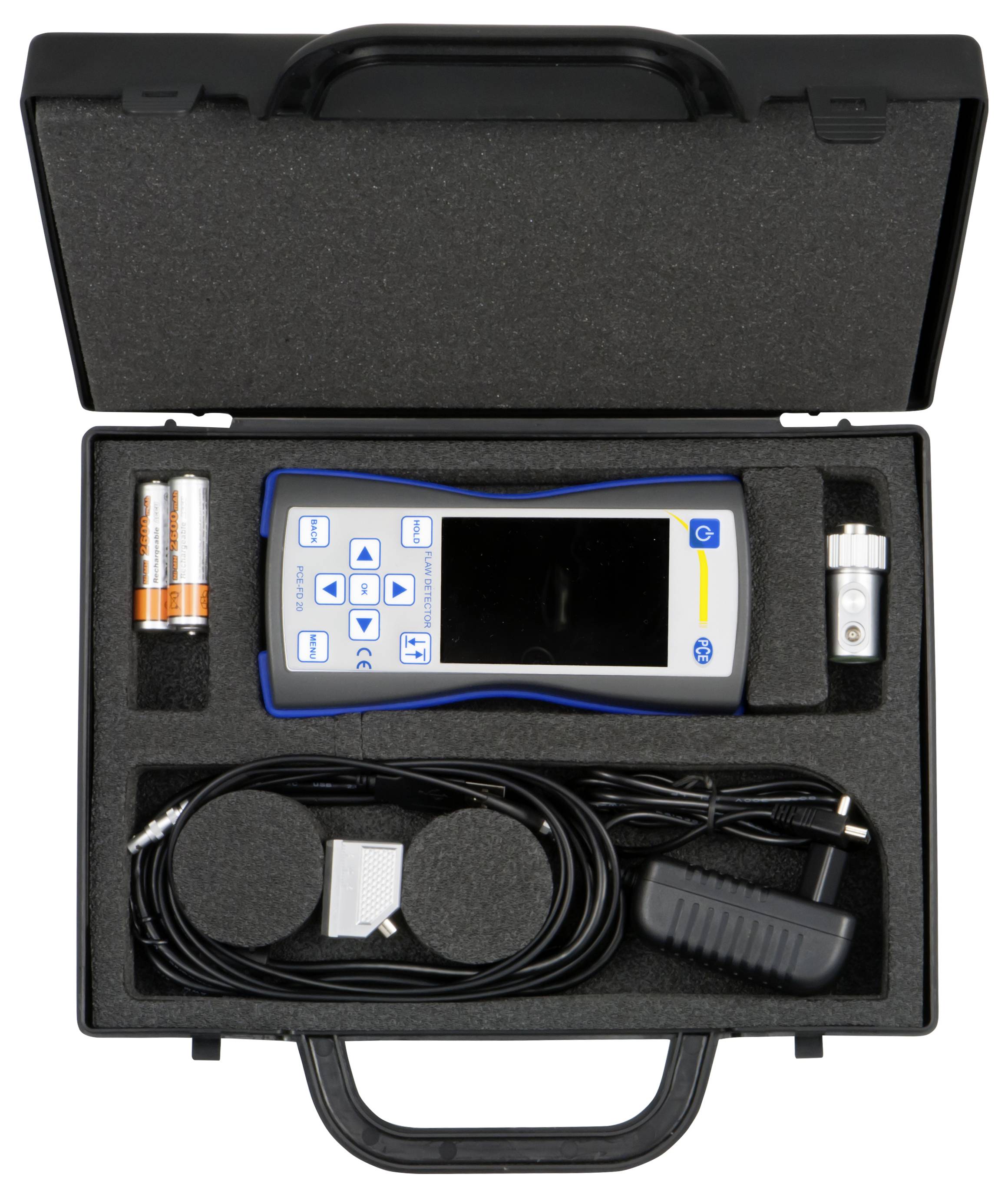

Nyitott fekete szállítódoboz habszigetelés-betéttel, amely kéziműködtetésű eszközt, elemeket, kábeleket, érzékelőket és tápegységet tartalmaz.
1/5
PCE Instruments
Adatlap (PDF)
Deutsch (Deutschland)
Szállítás: 10. 12. H.

1 db

Szám

Összesen (1 563 772 Ft / Darab)
1 563 772 Ft
ÁFA nélkül
Már csak 1 db érhető el
14 napos visszavételi garancia
Jogellenes tartalom bejelentése
  • Főbb jellemzők
  • Műszaki adatok
  • Dokumentumok és letöltések
  • Leírás
  • Szállítás tartalma
  • Gyakran együtt vásárolt
  • Tartozékok

Főbb jellemzők

Ultrahangos hibaérzékelő PCE-FD 20

  • Mérési geometria mérőszondák 45 ° és 90 °
  • Kis súly
  • Akkumulátoros vagy váltóáramú működés
  • 1,5 m szonda kábel
  • fényes és nagy kijelző
  • USB-porttal

Műszaki adatok

  • Frekvencia tartomány: 1 ... 10 MHz
  • Szkennelés időtartama: 6 ... 1000 mikron
  • Hangsebesség: 1000... 9999 m/s, 1
  • A mérés eltérése időközönként:< ±0,025 µm
  • az amplitúdójelek maximális mérési eltérése< ±0,5 dB a vevő bemenetén a 0 ... 110 dB.
  • Erősítési tartomány: 125 dB
  • Anyagvizsgálatok átlagos száma. 1 ... 16
  • ellenőrzési pontok száma
  • (időben változó erősítés): 15
  • A gerjesztő impulzustól a terhelésig eltelt idő: 0,0 ... 0,5 µs
  • A gerjesztő impulzus amplitúdója 50 ohmos ellenállásig: 100, 200, 300
  • A vevő működési frekvencia tartománya -3dB-nél: -3dB 1 ... 10 MHz
  • Az amplitúdók eltérése a bemeneti jelnél a képernyő méretének 10...100%-a< 1 dB
  • szkennelés: 1... 1000 µs
  • Szkennelési késleltetés: 0... 2000 µs
  • Az időintervallumok mérési tartománya: 0 ... 1000 µs
  • Szonda késleltetése: 0... 2000 µs
  • Automatikus hibajelzés: kettős kapu
  • Időben változó erősítés mérési tartományának beállítása: 0 ... 2000 µs
  • Időben változó erősítés mérési határértékeinek beállítása: 0 ... 100 %
  • Egyenirányítás (vevő): pozitív félhullám, rádió üzemmód
  • Méretek: (Sz x Ma x Mé) 80 x 162 x 35 mm
  • Kijelző méretei: 48 x 74 mm
  • Tápellátás: 100... 250 V/ AC
  • AA elem: 1,5 V (3 db)
  • Súly: 250 g (elemek nélkül)
Termék típus

Anyagvastagság mérő

Mérési tartomány

1000 - 9999 m/s

Gyári standard (tanúsítvány nélkül)

Méret

(H x Sz x Ma) 162 x 80 x 35 mm

Súly

250 g

Kijelző

LCD

Tartalom

1 db

Mérési tartomány (max.)

9999 m/s

Mérési tartomány (min.)

1000 m/s

Mérési módszer

ultrahangos

Szélesség

80 mm

Magasság

35 mm

Hossz

162 mm

UKCA

Igen

Dokumentumok és letöltések

Adatlap

Deutsch (Deutschland)

Adatlap 2623499 PCE Instruments PCE-FD 20 Anyagvastagság mérő 1000 - 9999 m/s

Kezelési- és biztonsági utasítások

Deutsch (Deutschland)

Kezelési- és biztonsági utasítások 2623499 PCE Instruments PCE-FD 20 Anyagvastagság mérő 1000 - 9999 m/s

Leírás

Defektoszkóp anyagvizsgálathoz / elemes vagy hálózati működés / két különböző mérőszonda (45 ° és 90 °) / szonda kábel 1,5 m hosszúsággal

Az anyagvizsgálathoz a PCE-FD 20 defektoszkópot használják. Az ultrahangos teszter legtöbb alkalmazási területe például az anyagok vizsgálata a hibák, például repedések, üregek és folytonossági hiányok szempontjából. Az ultrahangos vizsgálóberendezés hegesztési varratok ellenőrzésére is alkalmas. Az ultrahang elvének köszönhetően az ultrahangos teszter teljesen roncsolásmentes mérést tesz lehetővé a felületeken. A hibák észlelése mellett ezek mélysége is meghatározható. Az ultrahangos teszterrel a teljes anyagvastagság is meghatározható. Az ultrahang visszaverődik és szétszóródik a különböző sűrűségű és hullámimpedanciájú anyagok közötti határfelületeken. Az ultrahanghullámok különféle mérőszondák segítségével juttathatók át az anyagon. Egy mérőszonda képes az ultrahangot 90°-os szögben, a másik pedig 45°-os szögben küldeni a tesztdarabra. Az ultrahangnak a próbadarabon való átküldése és az áthaladási idő meghatározása után meg lehet határozni a falvastagságot, ellenőrizni lehet a hegesztési varratokat és lokalizálni lehet az alkatrészek hibáit. A mindössze 250 g-os könnyű súly lehetővé teszi, hogy a készüléket könnyen elvigye különböző helyekre. Az állítható frekvenciák 1 és 10 megahertz között vannak. Emellett az ultrahangos vizsgálóberendezés 1000 és 9999 méter/másodperc közötti hangsebességet kínál.

Ez a szöveg gépi fordítással készült.

Szállítás tartalma

  • 1 db PCE-FD 20 defektoszkóp
  • 1 x szonda kábel (1,5 m)
  • 1 x ultrahangos szonda (90°)
  • 1 x ultrahangos szonda (45°)
  • 3 x 1,5 V-os elem (AA)
  • 1 db töltőkábel
  • 1 db USB kábel
  • 1x szoftver
  • 1 db használati útmutató

Leírás

Defektoszkóp anyagvizsgálathoz / elemes vagy hálózati működés / két különböző mérőszonda (45 ° és 90 °) / szonda kábel 1,5 m hosszúsággal

Az anyagvizsgálathoz a PCE-FD 20 defektoszkópot használják. Az ultrahangos teszter legtöbb alkalmazási területe például az anyagok vizsgálata a hibák, például repedések, üregek és folytonossági hiányok szempontjából. Az ultrahangos vizsgálóberendezés hegesztési varratok ellenőrzésére is alkalmas. Az ultrahang elvének köszönhetően az ultrahangos teszter teljesen roncsolásmentes mérést tesz lehetővé a felületeken. A hibák észlelése mellett ezek mélysége is meghatározható. Az ultrahangos teszterrel a teljes anyagvastagság is meghatározható. Az ultrahang visszaverődik és szétszóródik a különböző sűrűségű és hullámimpedanciájú anyagok közötti határfelületeken. Az ultrahanghullámok különféle mérőszondák segítségével juttathatók át az anyagon. Egy mérőszonda képes az ultrahangot 90°-os szögben, a másik pedig 45°-os szögben küldeni a tesztdarabra. Az ultrahangnak a próbadarabon való átküldése és az áthaladási idő meghatározása után meg lehet határozni a falvastagságot, ellenőrizni lehet a hegesztési varratokat és lokalizálni lehet az alkatrészek hibáit. A mindössze 250 g-os könnyű súly lehetővé teszi, hogy a készüléket könnyen elvigye különböző helyekre. Az állítható frekvenciák 1 és 10 megahertz között vannak. Emellett az ultrahangos vizsgálóberendezés 1000 és 9999 méter/másodperc közötti hangsebességet kínál.

Ez a szöveg gépi fordítással készült.

Szállítás tartalma

  • 1 db PCE-FD 20 defektoszkóp
  • 1 x szonda kábel (1,5 m)
  • 1 x ultrahangos szonda (90°)
  • 1 x ultrahangos szonda (45°)
  • 3 x 1,5 V-os elem (AA)
  • 1 db töltőkábel
  • 1 db USB kábel
  • 1x szoftver
  • 1 db használati útmutató
