PCE Instruments PCE-IT414 Szigetelésmérő műszer
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
2 db
Szám
Összesen (376 370 Ft / Darab)
376 370 Ft
ÁFA nélkül
Már csak 2 db érhető el
Főbb jellemzők
Szigetelésmérő PCE-IT414
- 6 számjegyű LCD kijelző
- Mérés a VDE 0413 1. része szerint
- Tesztfeszültség 10 000 V-ig.
- EMC: EN 50081-1, EN 50082-1
- Biztonság IEC-1010-1; CAT III IEC-1010-1 / EN 61010-1
Műszaki adatok
- Szigetelésvizsgáló műszaki adatai DC vizsgálati feszültség 1.000 / 2.500 / 5.000 / 10.000 V Szigetelés mérési tartományok / vizsgálati feszültség 60 GΩ / 1.000 V 150 GΩ / 2.500 V 300 GΩ / 5.000 V / 5.000 V,0
- pontosság ± 5 %
- Kimeneti teljesítmény 1 watt max.
- Szigetelési ellenállás az elektromos vezeték és a ház között 2000 MΩ / 2000V
- Ellenáll az áramkör és a ház közötti feszültségnek 700 V AC max. 1 percig AC előfigyelmeztető áramkör 2 feszültségnél> 450 VAC
- Tápellátás 8 x 1,5 V elem
- Méretek 250 x 110 x 190 mm (SzxMaxM)
- Súly: 1,5 kg
- Termék típus
Szigetelésmérő műszer
Gyári standard (tanúsítvány nélkül)
Dokumentumok és letöltések
Adatlap
Adatlap 2452483 PCE Instruments PCE-IT414 Szigetelésmérő műszer
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2452483 PCE Instruments PCE-IT414 Szigetelésmérő műszer
Leírás

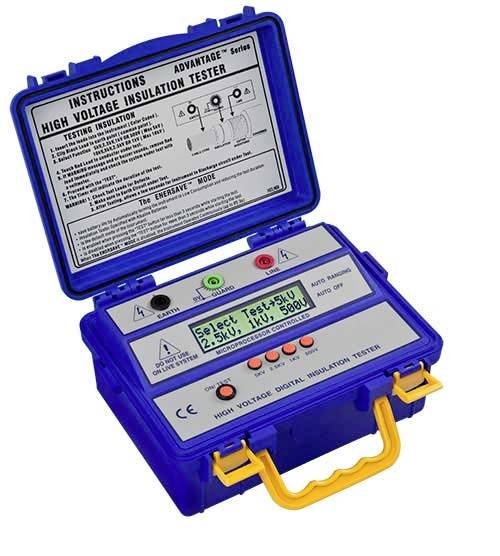

A PCE-IT414 szigetelésvizsgáló egy sor rendkívül precíz, robusztus, 6 számjegyes kijelzővel rendelkező tesztkészülékből származik. Ezt a nagyfeszültségű szigetelésvizsgálót kifejezetten helyszíni használatra és nehéz mérési körülmények között történő üzemeltetésre fejlesztették ki. Az egyik előnye az integrált védelmi áramkör, amely megakadályozza a szivárgó áramok miatti mérési hibákat. A szigetelésvizsgáló CMOS mikroprocesszorral van felszerelve, valamint akusztikus és optikai riasztási jellel rendelkezik. Ezzel a nagyfeszültségű szigetelésvizsgálóval 10 kV-os tesztfeszültséggel is dolgozhat. Így Ön nagyfeszültségű rendszerekben is hatékony szigetelésvizsgálót végezhet. A PCE-IT414 szigetelésvizsgáló korlátlan kalibrálási pontossága garantált, mert gyárilag nagy pontosságú digitális mérésekre lett kalibrálva (az EEPROM áramkörben tárolva). Nagyon kevés szigetelésmérő készülék kínálja lényegesen magasabb áron a 10 kV-os próbafeszültséget. A szigetelési ellenállás definíciója: Az elektromos rendszerek ellenállása ohmban. Ezért rendkívül fontos az áramütés elleni személyi védelem és az ellenőrizetlen áramló hibaáramok okozta anyagi károk megelőzése vagy elkerülése szempontjából. A szigetelés állapotát szigetelésmérésekkel ellenőrizzük és értékeljük.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 1 db PCE-IT414 szigetelésvizsgáló

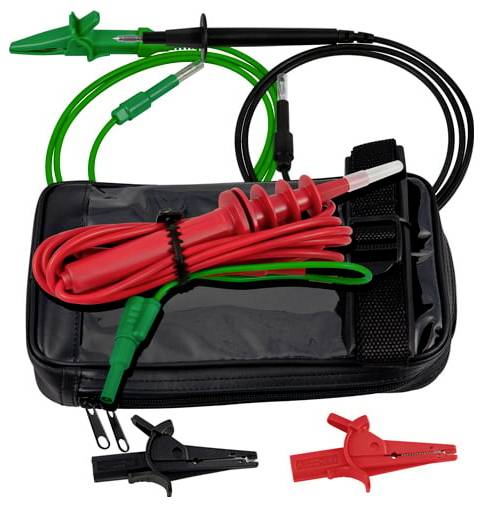

- 1 x színkódolt szilikon mérővezeték
- 1 db integrált védelemmel ellátott ultra-nagyfeszültségű szonda koaxiális szilikon vezetővel
- 8x AAA elem
- 1 db használati útmutató
- Szigetelésmérés végrehajtása szigetelésvizsgálóval:
- Kapcsolja ki a feszültséget.
- Távolítsa el a hidat N és PE között.
- Kapcsolja ki a megszakítót, biztosítékot, FI kapcsolót, fogyasztót.
- Ezután kösse be a mérővezetékeket a külső vezeték és a PE közé a külső vezeték közé, majd kapcsolja be a szigetelésvizsgálót és mérje meg.
- Érdemes a külső vezetékek között is mérni, hogy jobban felismerhető legyen a vezetékek sérülése vagy elöregedése.
- A szigetelési ellenállás minimális értéke 0,25 M Ohm 250 V DC mérési feszültség esetén, 0,5 M Ohm 500 V DC és 1 M Ohm 1000 V DC mérési feszültség esetén.
