PCE Instruments PCE-ITM 20 Kézi multiméter digitális Vízálló (IP67) CAT IV 600 V vásárlása

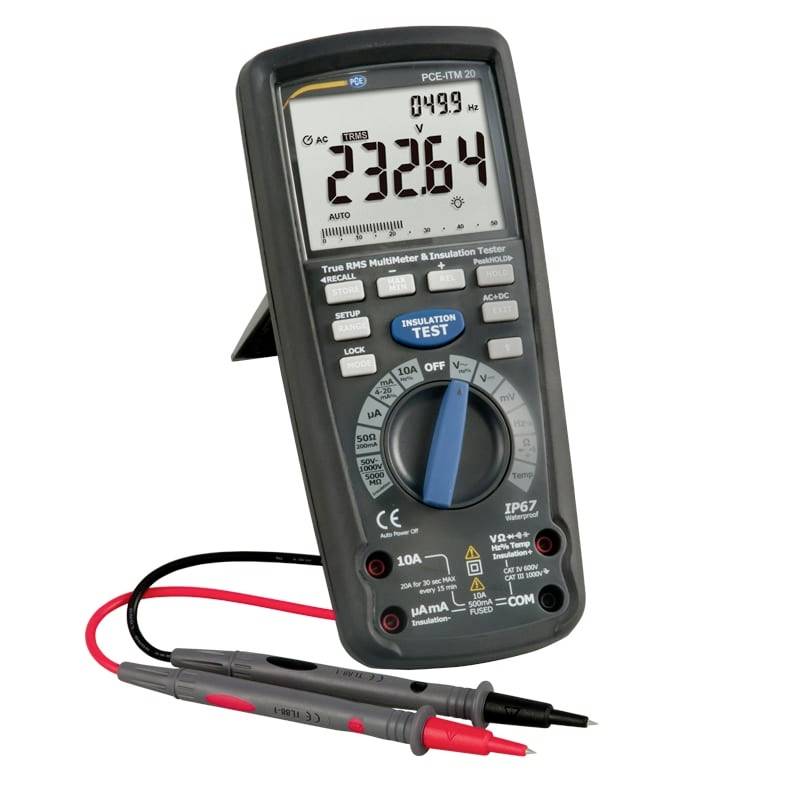

Digitális multiméter szondákkal, amely 232,64-es leolvasást és 049,9 Hz-et mutat felül, a tárcsájánál beállított mérési módban.

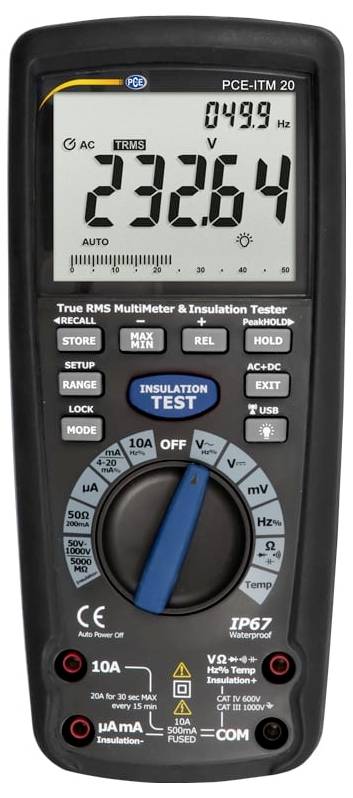

Kézi digitális multiméter és szigetelési teszter, amely 232,64 V AC-t és 49,9 Hz-et mutat, központi választókapcsolóval és tesztgombokkal.

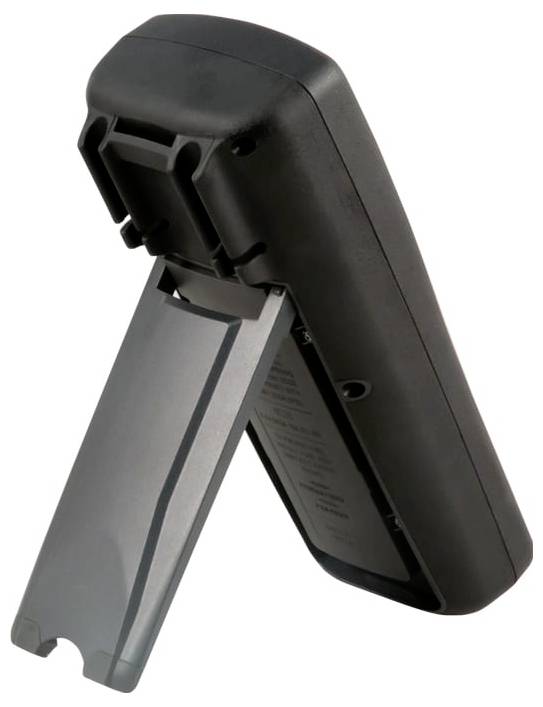

Fekete elektronikai eszköz hajtható szürke állvánnyal, hátsó nézetből fehér háttéren megjelenítve.

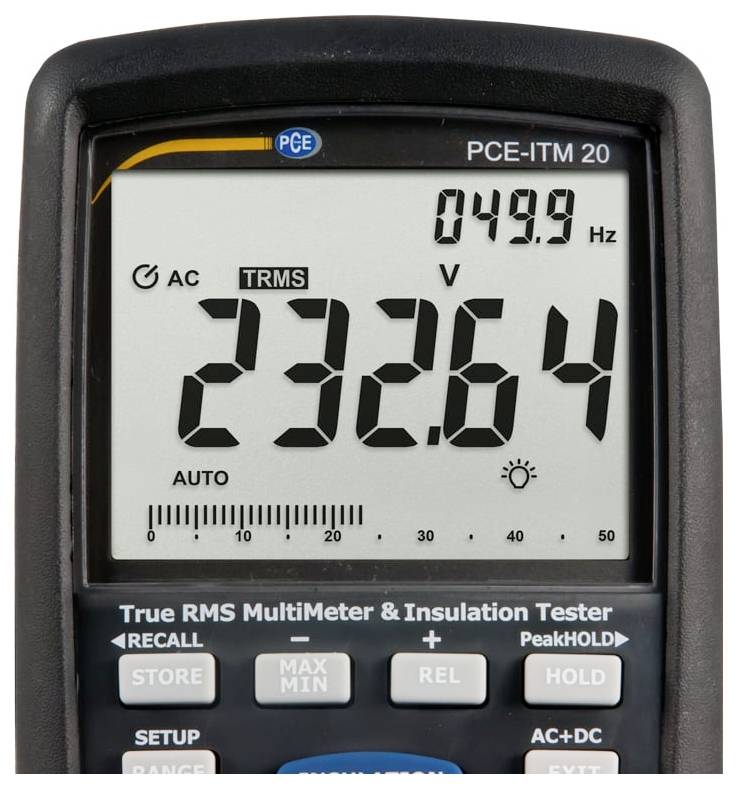

Digitális multiméter kijelzője, amely AC valódi RMS feszültséget mutat 232,64 V és 49,9 Hz frekvenciát.

Kék munkáruházatban lévő autószerelő feszültségvizsgálót és mérőszondát használ egy emelőn lévő jármű vezetékrendszeének vizsgálatához.

Egy szerelő egy autó alatt egy emelőn dolgozik, diagnosztikai eszköz segítségével ellenőrzi az elektronikát egy szervizben.

1/6

Adatlap (PDF)

Szállítás: 10. 15. Cs.

37 db

Szám

Összesen (131 488 Ft / Darab)

131 488 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Ampermérő PCE-ITM 20

Automatikus méréstartomány-választás
Kapacitás mérés
integrált szigetelésvizsgáló
Nagy LC kijelző
Háttérvilágítás
Belső memória
Hold funkció
az IEC 1010 szerint, CAT III 1000 V, CAT IV 600 V
Frekvenciamérés

Műszaki adatok

Szigetelésvizsgáló tesztfeszültség / tesztáram
Méréstartomány
feloldás
Pontosság
50V 1mA @ 50kΩ
0,01 ... 5 MΩ
0,0001 MΩ
±(4 % + 20 digit)
5 ... 50 MΩ
0,001 MΩ
±(4 % + 20 digit)
50 ... 500MΩ
0,01 MΩ
±(4 % + 20 digit)
500... 1000MΩ
0,1MΩ nincs meghatározva
125V / 1mA @ 125kΩ
0,01 ... 5 MΩ
0,001 MΩ
±(2 % + 20 digit)
5 .... 50 MΩ
0,001 MΩ
±(2 % + 20 digit)
50 ... 500MΩ
0,01 MΩ
±(3 % + 20 digit)
500 .... 5000MΩ
0,1 MΩ
±(4 % + 20 digit)
250V / 1mA @ 250kΩ
0,01 ... 5 MΩ
0,0001 MΩ
±(2 % + 20 digit)
5 ... 50 MΩ
0,001 MΩ
±(2 % + 20 digit)
50 ... 500MΩ
0,01 MΩ
±(3 % + 20 digit)
500... 5000MΩ
0,1 MΩ
±(4 % + 20 digit)
500V / 1mA @ 500kΩ
0,01 ... 5 MΩ
0,0001 MΩ
±(2 % + 20 digit)
5 ... 50 MΩ
0,001 MΩ
±(2 % + 20 digit)
50 ... 500MΩ
0,01 MΩ
±(3 % + 20 digit)
500... 5000MΩ
0,1 MΩ
±(4 % + 20 digit)
1000V / 1mA @ 1000kΩ
0,01 ... 5 MΩ
0,0001 MΩ
±(2 % + 20 digit)
5 ... 50 MΩ
0,001 MΩ
±(2 % + 20 digit)
50 ... 500MΩ
0,01 MΩ
±(3 % + 20 digit)
500... 5000MΩ
0,1 MΩ
±(4 % + 20 digit)
Rövidzárlati áram: 1,5 mA
Multiméter
Mérési tartomány Felbontás Pontosság Mérési érték
50 mV 0,001 mV ± (0,06%+ 20 számjegy)
Egyenfeszültség
500 mV 0,01 mV ± (0,06 %+ 6 számjegy) 5 V 0,0001 V ± (0,06 % + 4 számjegy) 50 V 0,001 V ± (0,06 % + 4 számjegy) 500 V 0,01 V 0,01 V + 4 06 V % ± (0,06 V) 0,1 V ± (0,1% + 3 számjegy)
Váltófeszültség
50 mV 0,001 mV ± (1 % + 50 számjegy) AC + DC 500 mV 0,01 mV ± (1 % + 50 számjegy) 50 .... 1000 Hz 5 V 0,0001 V ± (1 % + 30 számjegy) 50 V 0,001 V ± (1 % + 30 számjegy) 500 V 0,01 V ± (1 % + 30 számjegy) 1000 V 0,1 V ± ( 1 % +) A megadott pontosság 5 ... A mérési tartomány 100%-a
Egyenáram mérési tartomány felbontási pontosság
A 0,001 A ± (0,5% + 3 számjegy)
Váltakozó áram 500 µA 0,01 µA ± (1% + 30 számjegy) AC + DC 5000 µA 0,1 µA ± (1% + 30 számjegy) 50 .... 1000 Hz 50 mA 0,001 mA ± (1% + 30 számjegy) 500 mA 0,01 A ± (1% + 30 számjegy) 10 A 0,001 A ± (1% + 30 számjegy) A megadott pontosság váltóáramra vonatkozik. A mérési tartomány 100%-a
Ellenállás Mérési tartomány Felbontás Pontosság
50 Ω 0,01 Ω ± (0,2 % + 20 számjegy) 500 Ω 0,1 Ω ± (0,1 % + 10 számjegy) 5 kΩ 0,0001 kΩ ± (0,1 % + 3 számjegy) 50 kΩ ±3 kΩ 0,0 % 0,0 Ω 0. 0,01 kΩ ± (0,1 % + 3 számjegy) 5 MΩ 0,001 MΩ ± (1 % + 10 számjegy) 50 MΩ 0,001 MΩ ± (1,5 % + 50 számjegy)
Kapacitás 50 nF 0,001 nF ± (1,5 % + 50 számjegy) 50 nF 0,01 nF ± (1,5 % + 10 számjegy) 500 nF 0,1 nF ± (1,5 % + 10 számjegy) 5 µF 0,0 % + 10 számjegy µF 0,01 µF ± (1,5 % + 5 számlálás) 500 µF 0,1 µF ± (1,5 % + 5 számolás) 5 mF 0,001 mF ± (3 % + 30 számjegy) 10 mF 0,01 %s + 3 ± 3 %s + mF
Frekvencia 50 Hz 0,001 Hz ± (0,02 % + 3 számjegy) (Elektronika) 500 Hz 0,01 Hz ± (0,02 % + 3 számjegy) 5 kHz 0,0001 kHz ± (0,02 % + 3 számjegy) (0,02 % + 3 számjegy) (0,02 % + 3 számjegy) ) 500kHz 0,01kHz ± (0,02% + 3 számjegy) 5MHz 0,0001MHz ± (0,02% + 3 számjegy) 50MHz 0,001MHz ± (0,02% + 3 számjegy) 10.0MHz nem meghatározott1MHz
Érzékenység: 0.8V RMS min @ 20%... 80%-os terhelhetőségi ciklus< 100kHz 5V RMS min @ 20% ... 80%> 100 kHz
Mérési tartomány Felbontás Pontosság Frekvencia (elektromos)
40 Hz... 10 kHz 0,01 1 Hz ... ± (0,1%) 0,001 kHz
Üzemi ciklus 0,1 ... 99,9% 0,01% ± (1,2% + 2 számjegy)
Impulzusszélesség 100 µS ... 100 ms
Frekvencia: 5 Hz... 150 kHz
Hőmérséklet - 58 ... 2462°F 0,1°F ± (0,5% + 7°F) K típusú
Hőelem -50 ... 13350 °C 0,1 °C ± (0,5 % + 3,5 °C) 4 ... 20mA % -25 ... 125% 0,01% ± 50 számjegy
Ellenállás 50 Ω Tartomány 50 Ω 0,001 Ω ± (1% + 20 számlálás) 500 Ω 0,01 Ω ± (1% + 20 számlálás) Nyitott áramköri feszültség: 5 V
250 V-os túlterhelés elleni védelem Általános tudnivalók a szigetelési multiméterről
Memória 9999 memóriapont
Ház Kettős formaház, IP67 (víz- és porálló)
Esési próba 2 m
Diódateszt
vizsgálóáram 0,9 mA
Nyitott áramköri feszültség 2,8 mA
A folytonosságvizsgálat (szakadásvizsgálat)
Hangjelzés ellenállás esetén< 35 Ω / tesztáram< 0,35 mA
Csúcsérzékelés észlelése> 1 ms
Hőmérséklet-érzékelő K típusú hőelem
Bemeneti impedancia DC feszültség:> 10MΩ
AC feszültség:> 9 MΩ AC csatolás TRMS
Sávszélesség AC feszültség 50 Hz ... 1 kHz-es csúcs
tényező< 3 500V-on< 1,5 1000V-on
50000 számjegyű LCD kijelző oszlopdiagrammal megvilágítva
Automatikus kikapcsolás 15 perc után mérési sebesség / frissítés
Kijelző 10 Hz
Tápellátás 6 x 1,5 V AA elem
Biztosítékok mA,µA: 0,5 A / 1000 V
Kerámia gyors A: 10 A / 1000 V kerámia gyors
Működési feltételek 5... 40 °C / max. 80% relatív páratartalom
Tárolási feltételek -20 ... 60 °C / max. 80% relatív páratartalom
Legnagyobb működési magasság 2000 m
Súly: kb. 720 g
Méretek 220 x 95 x 50 mm
Biztonság EN61010-1 IEC 61010-1 2. rész (2001) CAT IV 600V, CAT III 1000V UL 61010-1 2. rész (2004) CAN/CSA C22.2 No 6110-1 2. rész (2004) UL 3-210 1. rész (2003)

Termék típus: Kézi multiméter

Mérési tartomány, A/AC (min.): 0 µA

Mérési tartomány, A/AC (max.): 500 µA

Alappontosság ± %: 1 %

Magasság: 50 mm

Szélesség: 95 mm

Hossz: 220 mm

Súly: 720 g

: Gyári standard (tanúsítvány nélkül)

Mérési kategória: CAT IV 600 V

Árammérés: AC

Gyártói szám: PCE-ITM 20

Kijelző: digitális

Méret: (H x Sz x Ma) 220 x 95 x 50 mm

Jellemzők: Vízálló (IP67)

Dokumentumok és letöltések

Adatlap

Adatlap 2452487 PCE Instruments PCE-ITM 20 Kézi multiméter digitális Vízálló (IP67) CAT IV 600 V

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2452487 PCE Instruments PCE-ITM 20 Kézi multiméter digitális Vízálló (IP67) CAT IV 600 V

Leírás

Ampermérő PCE-ITM 20 A szigetelési multiméter egy multiméter és szigetelésvizsgáló egy mérőeszközben / 1000 V-ig tesztelő feszültség / nagy LCD kijelző / hőmérsékletmérés / frekvencia mérés / belső memória / CAT IV 600 V / IP67 Ez a szigetelési multiméter PCE- Az ITM 20 egy sokoldalú szigetelési multimétert köt össze egy szigetelésvizsgálóval. A szokásos mért változókon, például feszültség, áramerősség és ellenállás mellett ez a szigetelési multiméter frekvencia- és kapacitásméréssel is fel van szerelve. A hőmérsékletmérés a szállítási terjedelemben található hőelem segítségével is elvégezhető. Az automatikus tartományválasztás (autorange) lehetővé teszi a gyors és biztonságos munkavégzést a szigetelési multiméterrel, míg a nagyméretű, háttérvilágítással ellátott LCD kijelző jó olvashatóságot biztosít. Ennek a szigetelési multiméternek a csúcspontja az integrált szigetelésvizsgáló. 1000 V-ig terjedő tesztfeszültséggel akár 5000 MΩ (5 GΩ) szigetelési ellenállás is mérhető. Az izolációs multiméter közvetlenül is mérheti a PI és a DAR értéket. Ez azt jelenti, hogy a szigetelési multiméterrel gyorsan lehet nyilatkozni a vizsgált készülék szigetelési értékéről. Ez a szigetelő multiméter belső memóriával is rendelkezik. Ez lehetőséget ad arra, hogy az elmentett mért értékeket ismét előhívja a kijelzőn a későbbi elemzéshez, és leírja azokat.
