PCE Instruments PCE-OC 3 Digitális oszcilloszkóp 200 kHz 2.5 Msa/s Kézi készülék 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
730 db
Szám
Összesen (18 102 Ft / Darab)
18 102 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
SZAKMAI. KALIBRÁLVA. FELSZERELÉS. PCE-OC 3
- 200 kHz
- Analóg bemenetek száma (max.) 1
Műszaki adatok
- Egyenfeszültség
- Mérési tartomány -40 ... +40 V
- Felbontás 0,01 V
- Pontosság a leolvasott érték ±10%-a.
- Egyenfeszültség
- Mérési tartomány -400 ... +400 V
- Felbontás 0,01 V
- Pontosság a leolvasott érték ±10%-a.
- Váltakozófeszültség (AC)
- Mérési tartomány -40 ... +40 V
- Felbontás 0,01 V
- Pontosság a leolvasott érték ±10%-a.
- Váltakozófeszültség (AC)
- Mérési tartomány -400 ... +400 V
- Felbontás 0,01 V
- Pontosság a leolvasott érték ±10%-a.
- frekvencia
- Mérési tartomány 0 ... 200 kHz
- Felbontás 0,001 kHz
- Pontosság a leolvasott érték ±10%-a.
- Oszcilloszkóp specifikációi
- Csatornák száma: 1
- Sávszélesség 200 kHz
- Mérési funkciók MIN, MAX, RMS, csúcs-csúcs, átlag
- Mintavételi sebesség 2,5 MS/s
- Max. bemenő feszültség: 400 V
- Időalap 10 µs / 500 s
- Függőleges érzékenység X1: 10 mV / Div ... 10V/Osztás, X10: 100mV/Osztás... 100 V / Osztás
- Általános műszaki adatok
- Kijelző típusa: TFT színes kijelző
- Kijelző mérete 2,8 hüvelyk
- Automatikus kikapcsolás 30 perc után
- Trigger mód: Automatikus, Normál, Egyszeres
- Menü nyelve: angol (USA), angol (Egyesült Királyság)
- Védettségi osztály (eszköz) IP20
- Elem/Újratölthető akkumulátor 1 x 3,7 V belső, lítium
- Kapacitás 1000 mAh
- Üzemeltetési feltételek 0 ... 50 °C, 0 ... 90 % rel. páratartalom
- Tárolási feltételek 0 ... 50 °C, 0 ... 90 % rel. páratartalom
- Méretek (H x Sz x M) 73 x 105 x 21 mm
- Súly: 107 g
- Termék típus
Digitális oszcilloszkóp
- Sávszélesség
200 kHz
- Mintavételezési ráta/csatorna
2.5 Msa/s
- Képernyőméret
2.8 coll
- Oszcilloszkóp jellemzők
Kézi készülék
- Időbázis
10 µs / 500 s
- Analóg bemenetek száma (max.)
1
Gyári standard (tanúsítvány nélkül)
- Függőleges eltérítés
100 mV
- Bemeneti feszültség
400 V
- Tápellátás
3,7 V
- Méret
(H x Sz x Ma) 73 x 105 x 21 mm
- Súly
107 g
- Szélesség
105 mm
- Magasság
21 mm
- Hossz
73 mm
- Csatlakozók
USB-C
- Gyártói szám
PCE-OC 3
Dokumentumok és letöltések
Adatlap
Adatlap 3594460 PCE Instruments PCE-OC 3 Digitális oszcilloszkóp 200 kHz 2.5 Msa/s Kézi készülék 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3594460 PCE Instruments PCE-OC 3 Digitális oszcilloszkóp 200 kHz 2.5 Msa/s Kézi készülék 1 db
Leírás

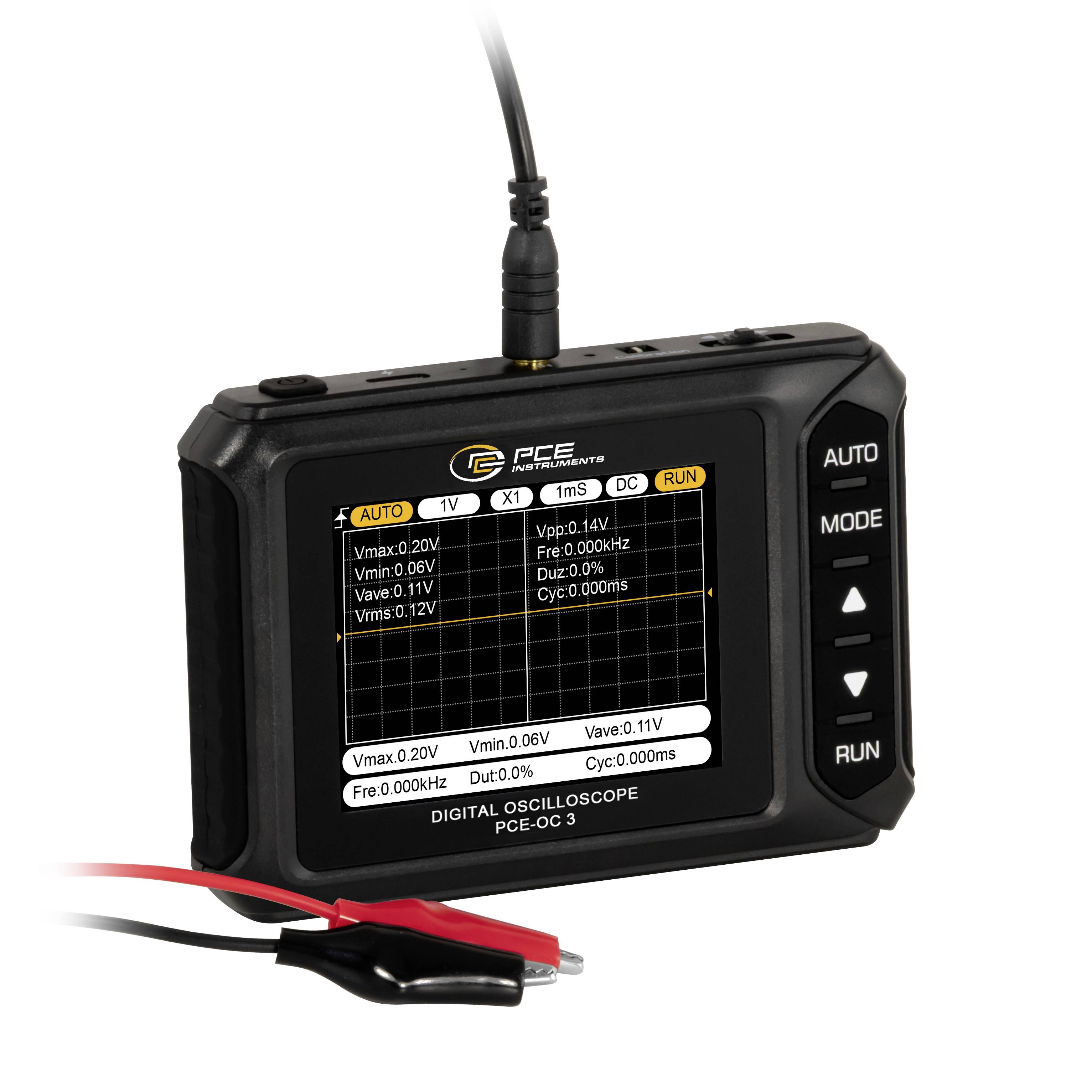

Ez az oszcilloszkóp mobil használatra, valamint gyors jelelemzésre készült műhelyben, laboratóriumban vagy helyszínen. -400 V tartományú feszültségeket érzékel... +400 V, a kiválasztott üzemmódtól függően (X1 vagy X10, közvetlenül a készüléken kapcsolható). 10 mV/osztás függőleges érzékenységet kínál... 10 V/Div X1 módban és 100 mV/Div ... 100 V/Div X10 módban. A mérést a mellékelt krokodilcsipeszekkel kell elvégezni. 10 µs időalappal ... 500 s/Div felbontással, 200 kHz sávszélességgel és 2,5 MS/s mintavételi frekvenciával az oszcilloszkóp lehetővé teszi az elektromos jelek megbízható és pontos ábrázolását.

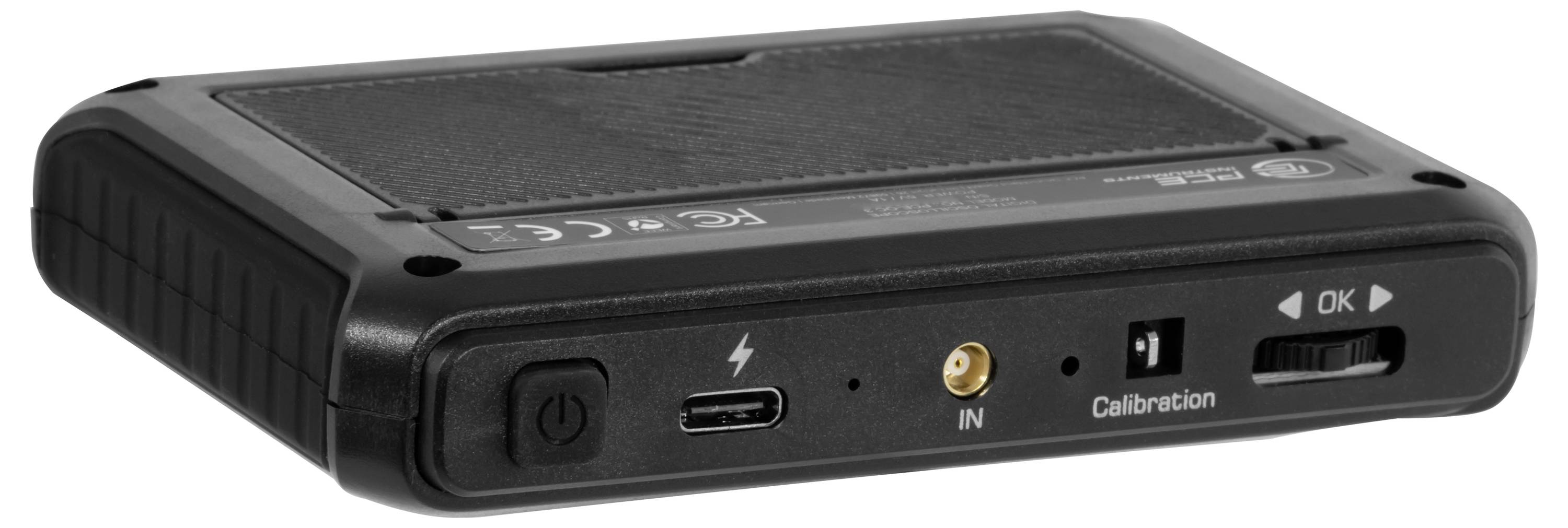

A hatékony jelfeldolgozás érdekében a hullámformák szüneteltethetők és szelektíven eltolhatók – például zavarok észlelése vagy összetett modulációs technikák elemzése céljából. Az automatikus mérési funkció rögzíti a jelparamétereket, például a frekvenciát, a periódusidőt, az RMS értéket, az átlagértéket (AVG), a maximális és minimális feszültséget, valamint a csúcsértéket. Az állítható triggerfeszültség stabil kijelzést biztosít. A kapcsolható csatolás lehetővé teszi az egyen- és váltakozó feszültségek külön vizsgálatát. Mérővezetékek vagy szondák ellenőrzéséhez egy integrált kalibrálójel kimenet áll rendelkezésre 1 kHz-es és 50%-os kitöltési tényezővel.
A nagy felbontású, 2,8 hüvelykes színes kijelző tisztán mutatja a jel alakját. A tápellátást egy 1000 mAh-s lítium akkumulátor biztosítja, amely USB-C (5 V/1 A) csatlakozón keresztül tölthető. A 30 perc elteltével automatikusan kikapcsoló funkció növeli az energiahatékonyságot mobil üzemmódban. Kompakt méreteivel az oszcilloszkóp ideális rugalmas használatra terepen, képzésben vagy praktikus diagnosztikai eszközként a villanyszerelő műhelyben. Az oszcilloszkóp a pontosságot, a mobilitást és a funkcionalitást ötvözi egy kompakt eszközben.
Ez a szöveg gépi fordítással készült.
A hatékony jelfeldolgozás érdekében a hullámformák szüneteltethetők és szelektíven eltolhatók – például zavarok észlelése vagy összetett modulációs technikák elemzése céljából. Az automatikus mérési funkció rögzíti a jelparamétereket, például a frekvenciát, a periódusidőt, az RMS értéket, az átlagértéket (AVG), a maximális és minimális feszültséget, valamint a csúcsértéket. Az állítható triggerfeszültség stabil kijelzést biztosít. A kapcsolható csatolás lehetővé teszi az egyen- és váltakozó feszültségek külön vizsgálatát. Mérővezetékek vagy szondák ellenőrzéséhez egy integrált kalibrálójel kimenet áll rendelkezésre 1 kHz-es és 50%-os kitöltési tényezővel.
A nagy felbontású, 2,8 hüvelykes színes kijelző tisztán mutatja a jel alakját. A tápellátást egy 1000 mAh-s lítium akkumulátor biztosítja, amely USB-C (5 V/1 A) csatlakozón keresztül tölthető. A 30 perc elteltével automatikusan kikapcsoló funkció növeli az energiahatékonyságot mobil üzemmódban. Kompakt méreteivel az oszcilloszkóp ideális rugalmas használatra terepen, képzésben vagy praktikus diagnosztikai eszközként a villanyszerelő műhelyben. Az oszcilloszkóp a pontosságot, a mobilitást és a funkcionalitást ötvözi egy kompakt eszközben.
Ez a szöveg gépi fordítással készült.

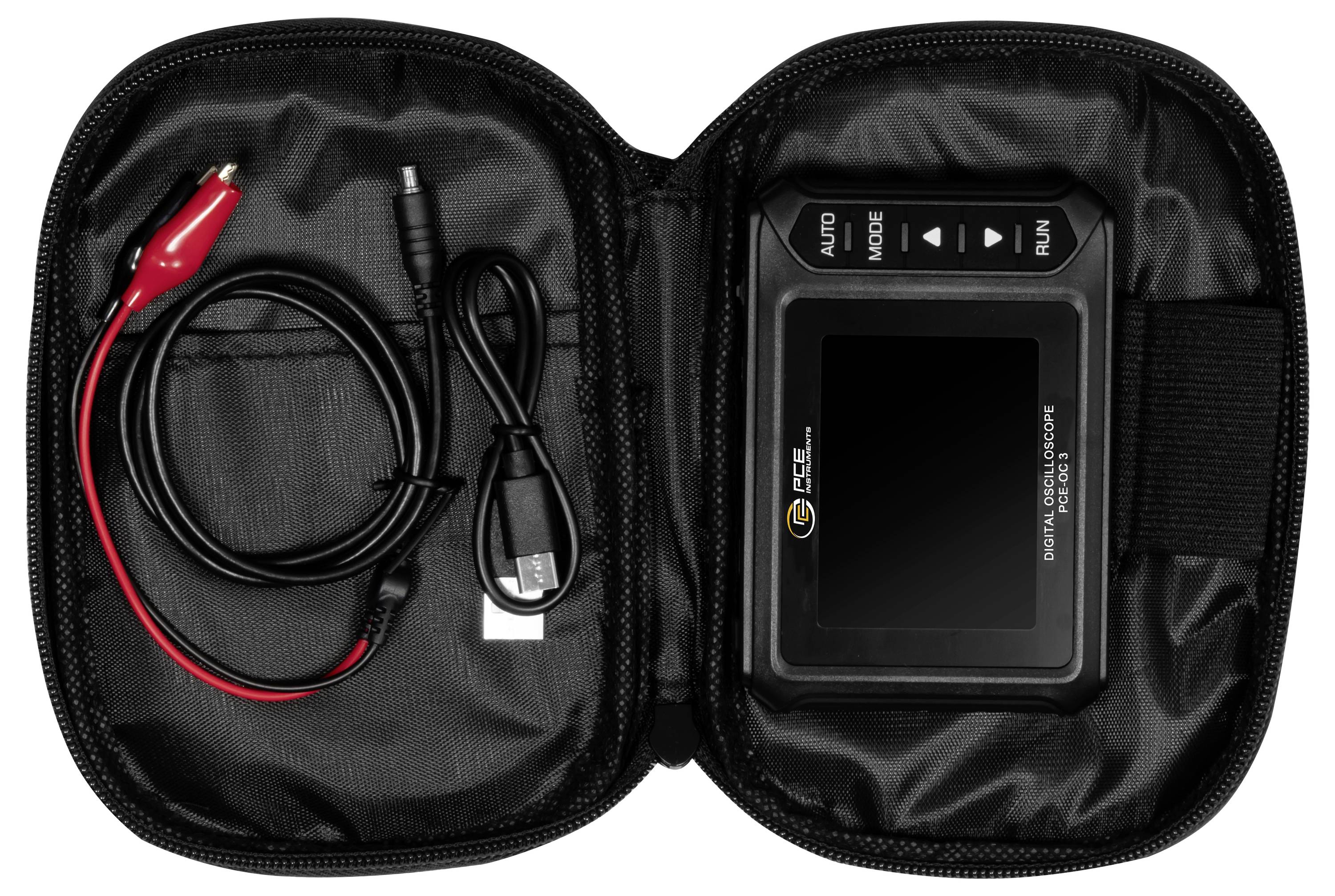

Szállítás tartalma
- 1 x PCE-OC 3 oszcilloszkóp

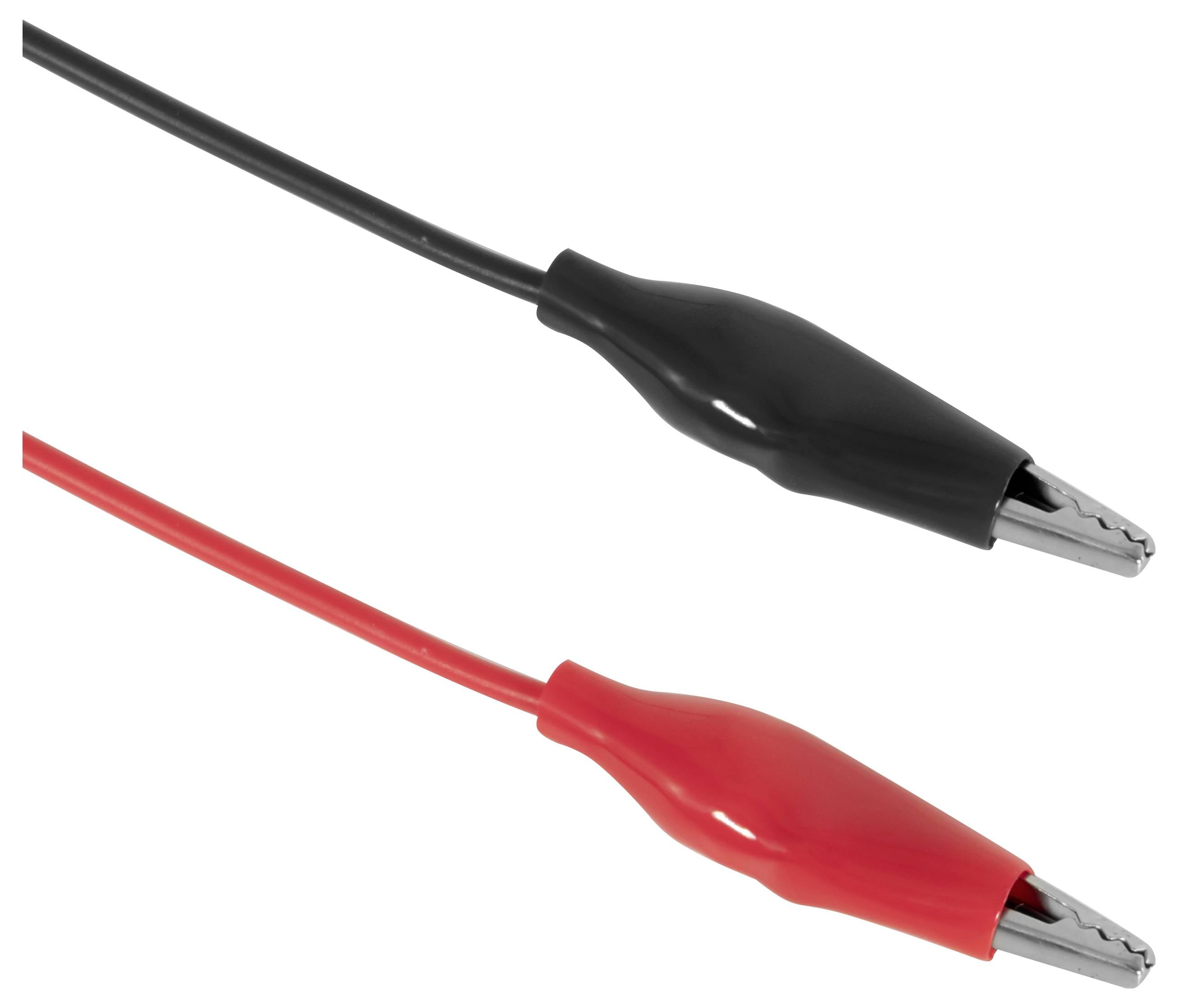

- 1 x mérőzsinórkészlet krokodilcsipesszel
- 1 db USB-C kábel
- 1 x Felszerelészsák
- Használati útmutató
